Bộ Đếm Số Tròn (Rolling Tally Counter)

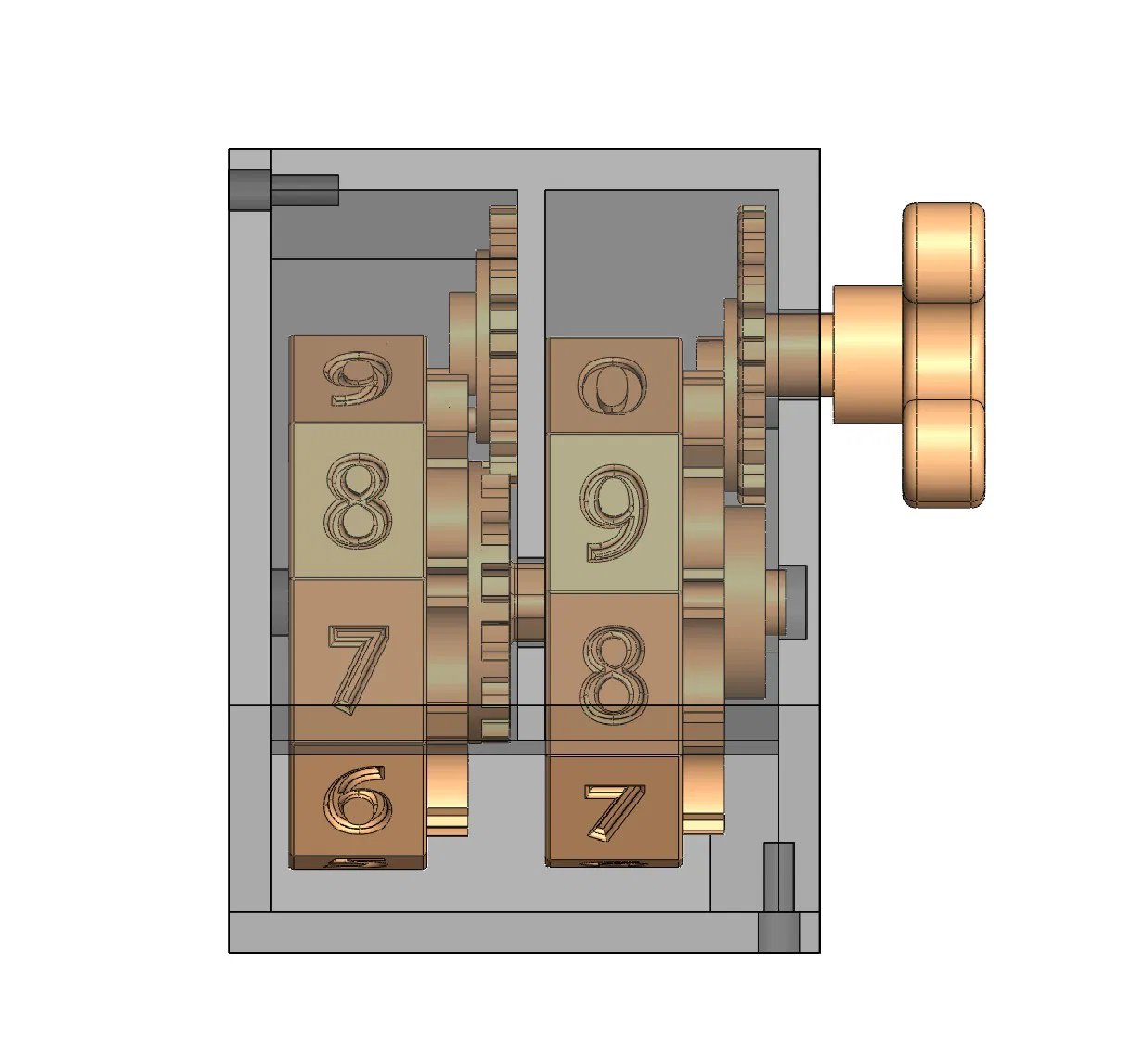

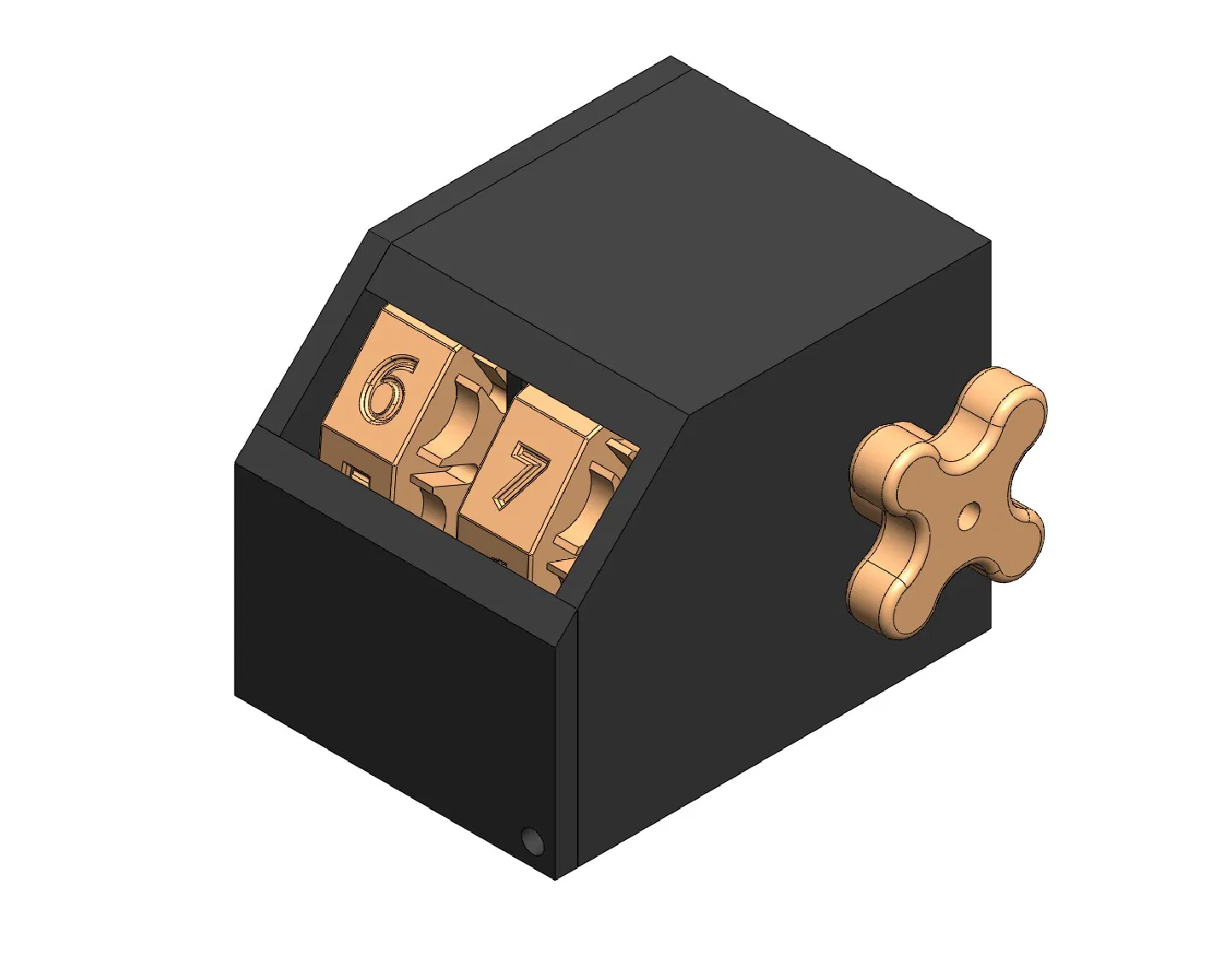

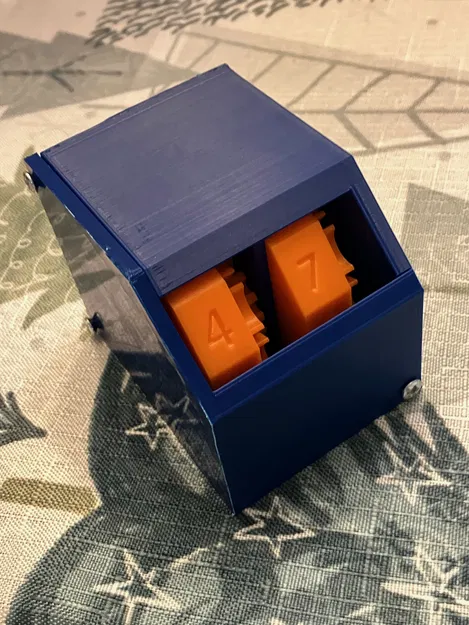

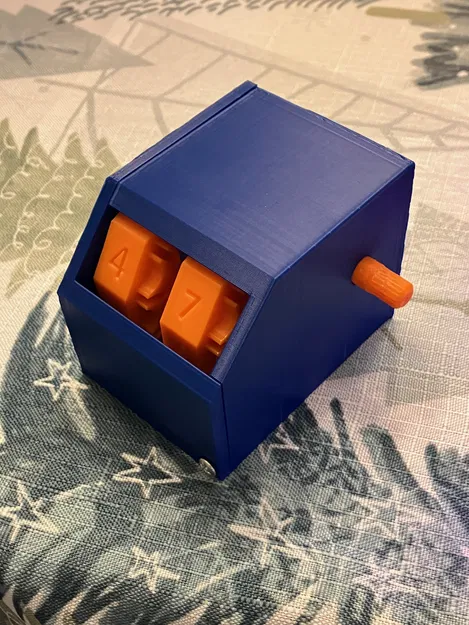

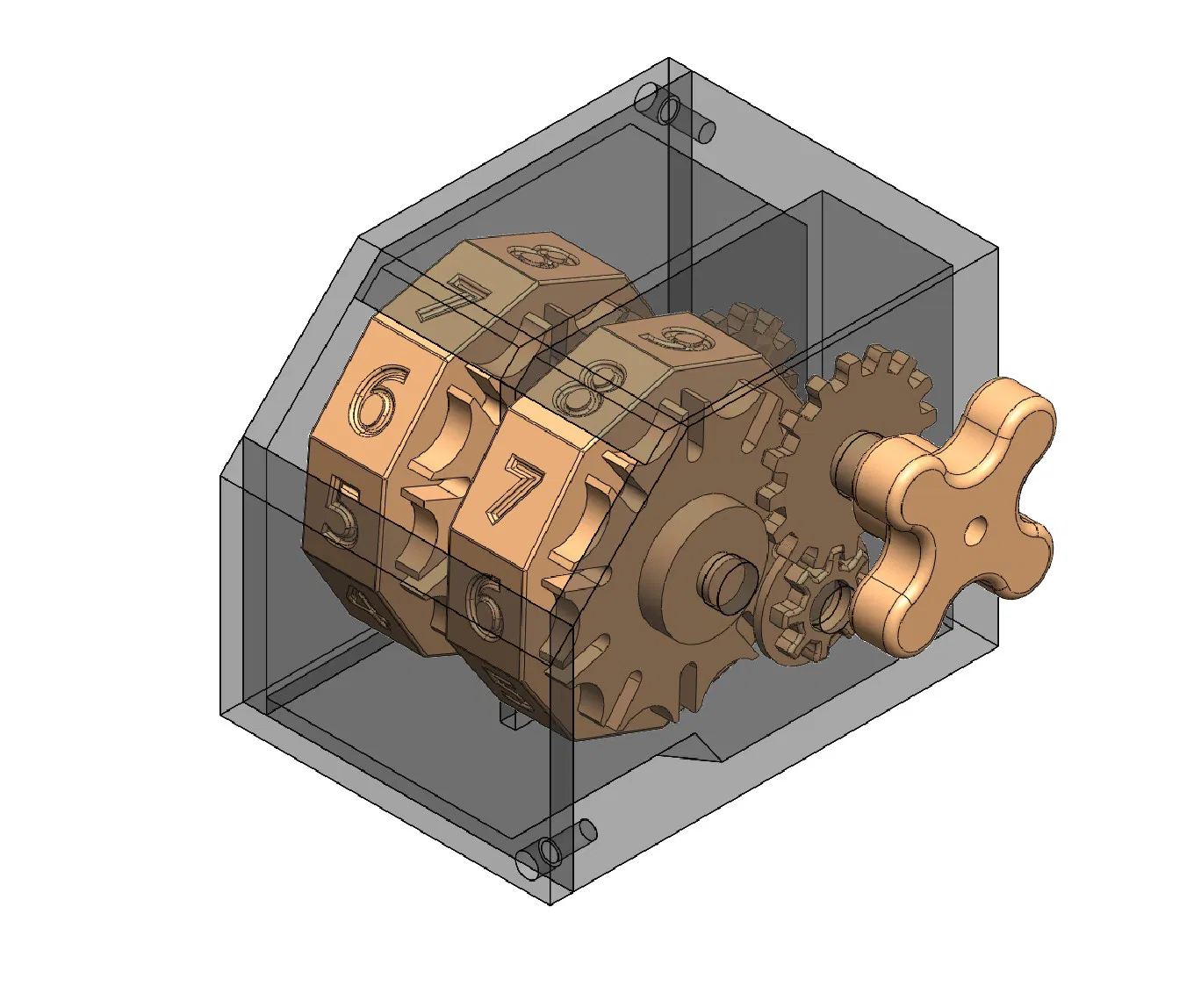

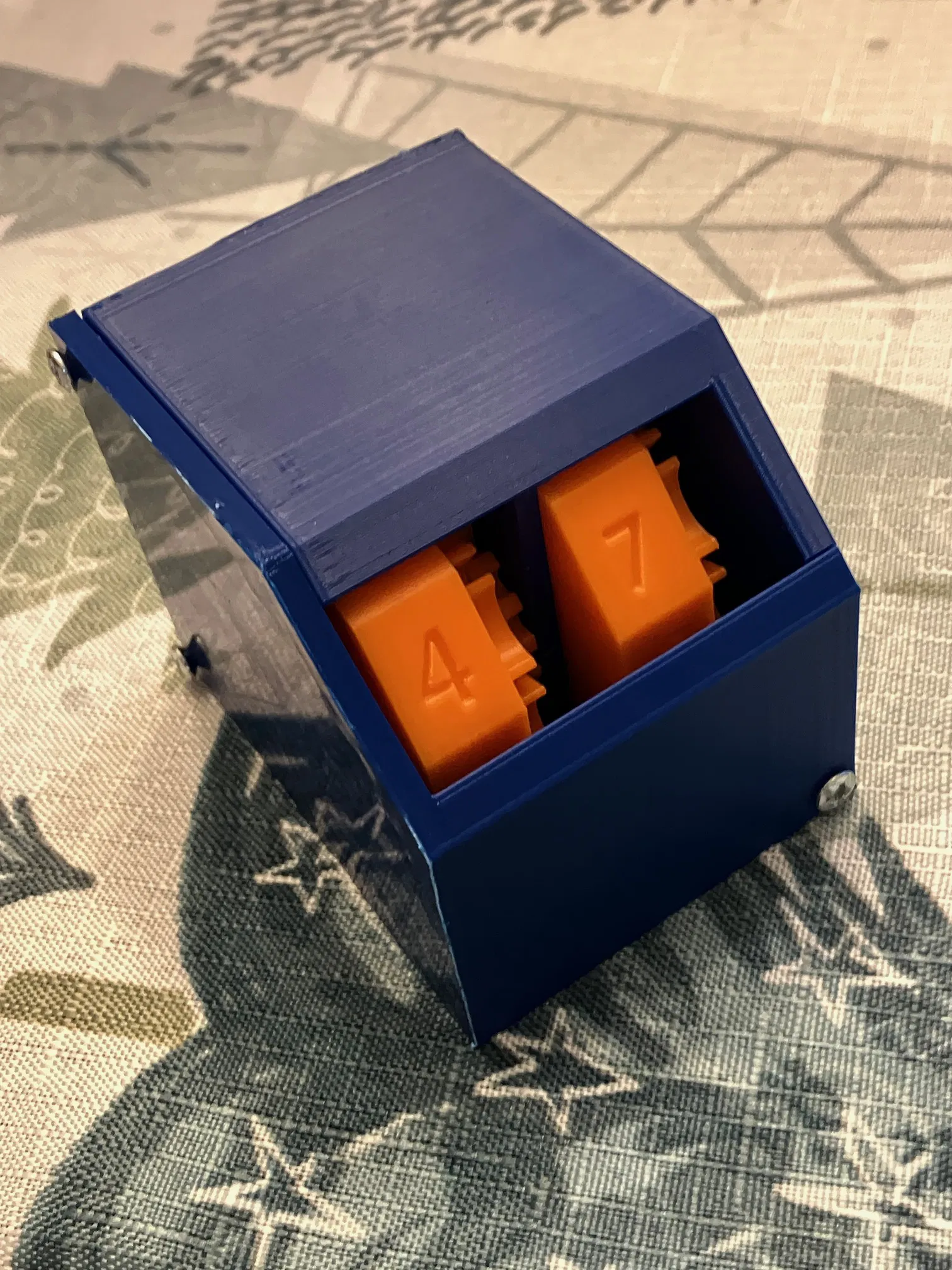

Đây là thiết kế bộ đếm số tròn của tôi. Nó có thể đếm lên hoặc xuống từ 00 đến 99 với một bánh răng cho đơn vị và một bánh răng cho chục. Thiết kế ban đầu của tôi chỉ có một núm xoay có răng cưa. Tuy nhiên, bản in của tôi bị cứng, vì vậy tôi cũng đã thêm một núm xoay thay thế (knob2) sẽ gắn vào một tay cầm để xoay dễ dàng hơn. Người đầu tiên đăng tải bản làm của họ lại gặp vấn đề ngược lại (quá lỏng), vì vậy tôi nghĩ có lẽ máy in hoặc cài đặt in của tôi là nguyên nhân. Vì vậy, bây giờ tôi có 2 phiên bản cho tất cả các bộ phận âm. Nếu quá chặt, hãy sử dụng các bộ phận từ thư mục “Large Clearance Parts”. Các bộ phận âm giống nhau. Các bộ phận có khoảng hở lớn có khoảng hở 0,025 inch. Nếu không, khoảng hở là 0,010 inch. Bạn có thể kiểm tra xem khoảng hở nào phù hợp với bạn bằng bộ kiểm tra khoảng hở của tôi (0.25 Inch Clearance Test by nightfox90 | Download free STL model | Printables.com) và nếu bạn gặp sự cố khi làm cho nó hoạt động, vui lòng cho tôi biết trong phần bình luận. Việc lắp ráp yêu cầu mỗi bộ phận một cái trừ khi bạn đang sử dụng núm xoay knob2 và tay cầm, bạn sẽ không cần núm xoay knob1 và nếu bạn đang sử dụng núm xoay knob1, bạn sẽ không cần núm xoay knob2 và tay cầm. Khi lắp ráp bộ đếm, đây là thứ tự lắp ráp lên bộ phận “Body”: 1. Knob 2. Driver 3. 1s 4. Driver2 5. Gear 6. 10s 7. Body2 Hãy cẩn thận để không làm gãy các chốt trên bộ phận driver khi lắp chúng. Khi lắp bộ phận đơn vị (1s), bạn nên xoay chốt ra ngoài khi lắp bộ phận 1s để giảm nguy cơ làm gãy driver. Khi lắp bộ phận chục (10s), hãy đảm bảo rằng nó được đặt sao cho bộ phận chục quay giữa số 9 và 0 của bộ phận đơn vị. Vì vậy, hãy đặt bộ phận đơn vị ở số 9 rồi đặt bộ phận chục vào vị trí bắt đầu xoay. Đối với bộ phận chục, bạn có thể cẩn thận thả bộ phận chục lên chốt với bộ phận đơn vị được đặt ở số 9. Bộ phận body2 có thể được gắn vào bộ phận body bằng ốc vít. Tương tự, tay cầm có thể được gắn vào knob2 bằng ốc vít. Tôi đã bao gồm một số bản render với các bộ phận thân trong suốt. Hy vọng điều này sẽ giúp bạn dễ dàng hình dung cách lắp ráp. Tôi đã thiết kế và mô hình hóa cái này bằng Solidworks.
