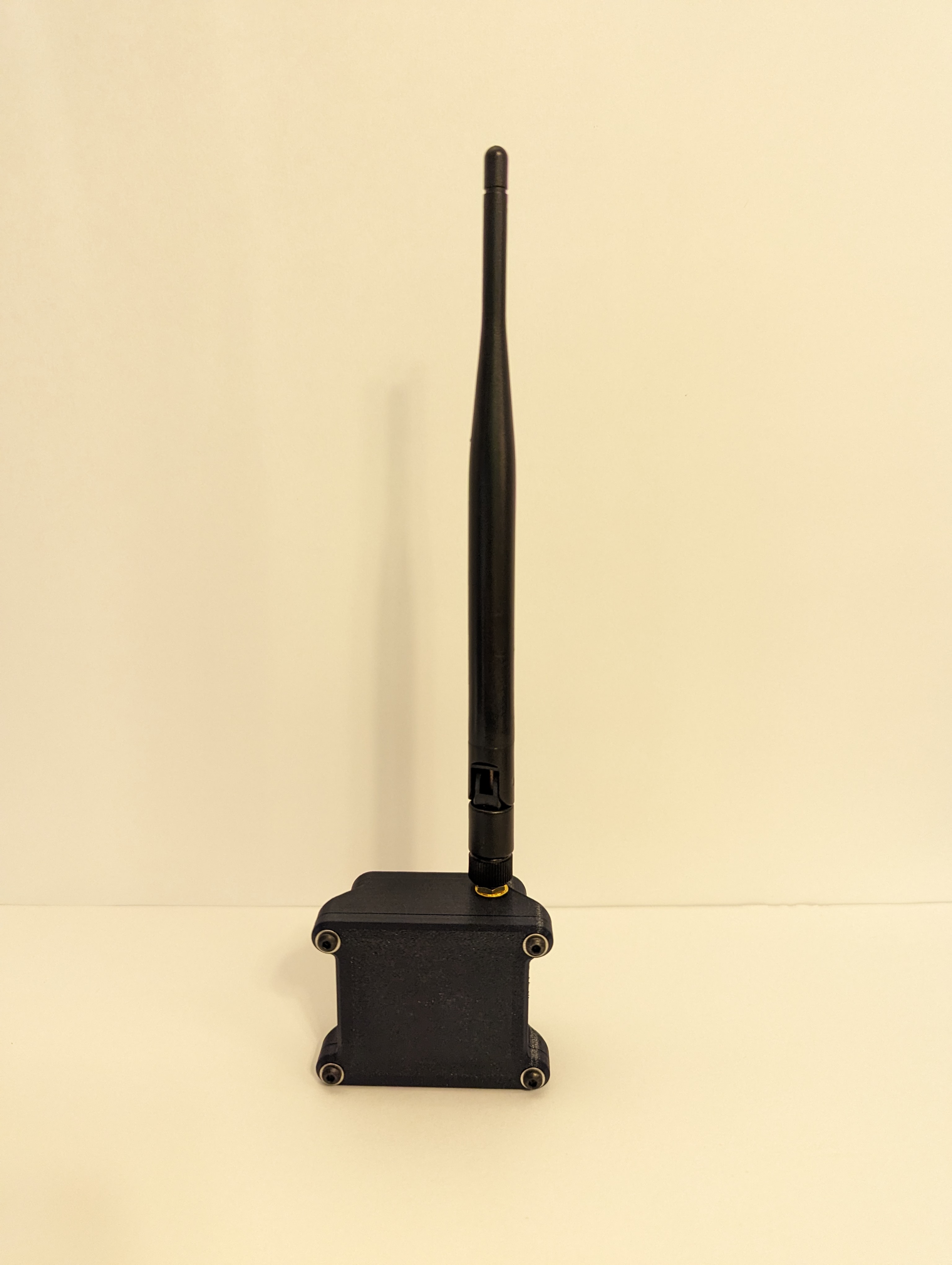

Đây là vỏ chống chịu thời tiết (hoặc chống nước tùy phiên bản) cho node Meshtastic dựa trên RAK19003. Vì RAK19003 bao gồm mạch sạc Li-ion và cổng đầu vào của tấm pin mặt trời, các vỏ có chỗ cho pin Li-ion 2000mAh và một số mẫu có lỗ để luồn dây từ tấm pin mặt trời.

Tính năng

Các phiên bản khác nhau có các kết hợp tính năng khác nhau, được chỉ ra bởi tên tệp .stl:

Vỏ

• USB - có khe cắm để truy cập cổng USB-C trên bo mạch (đây là cổng nguồn+dữ liệu)

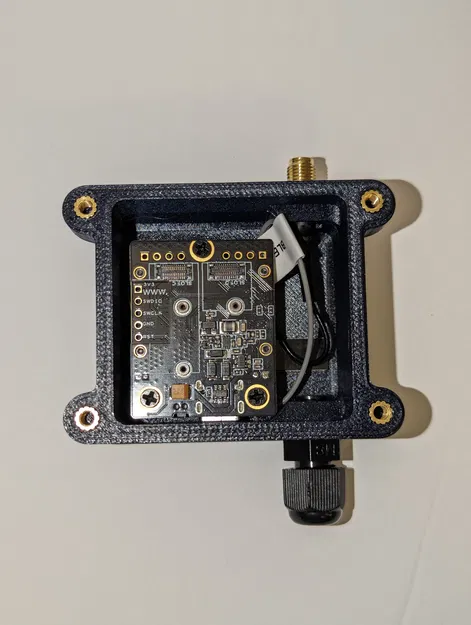

• Solar - có lỗ ren để lắp đầu nối cáp M8 luồn dây từ tấm pin mặt trời

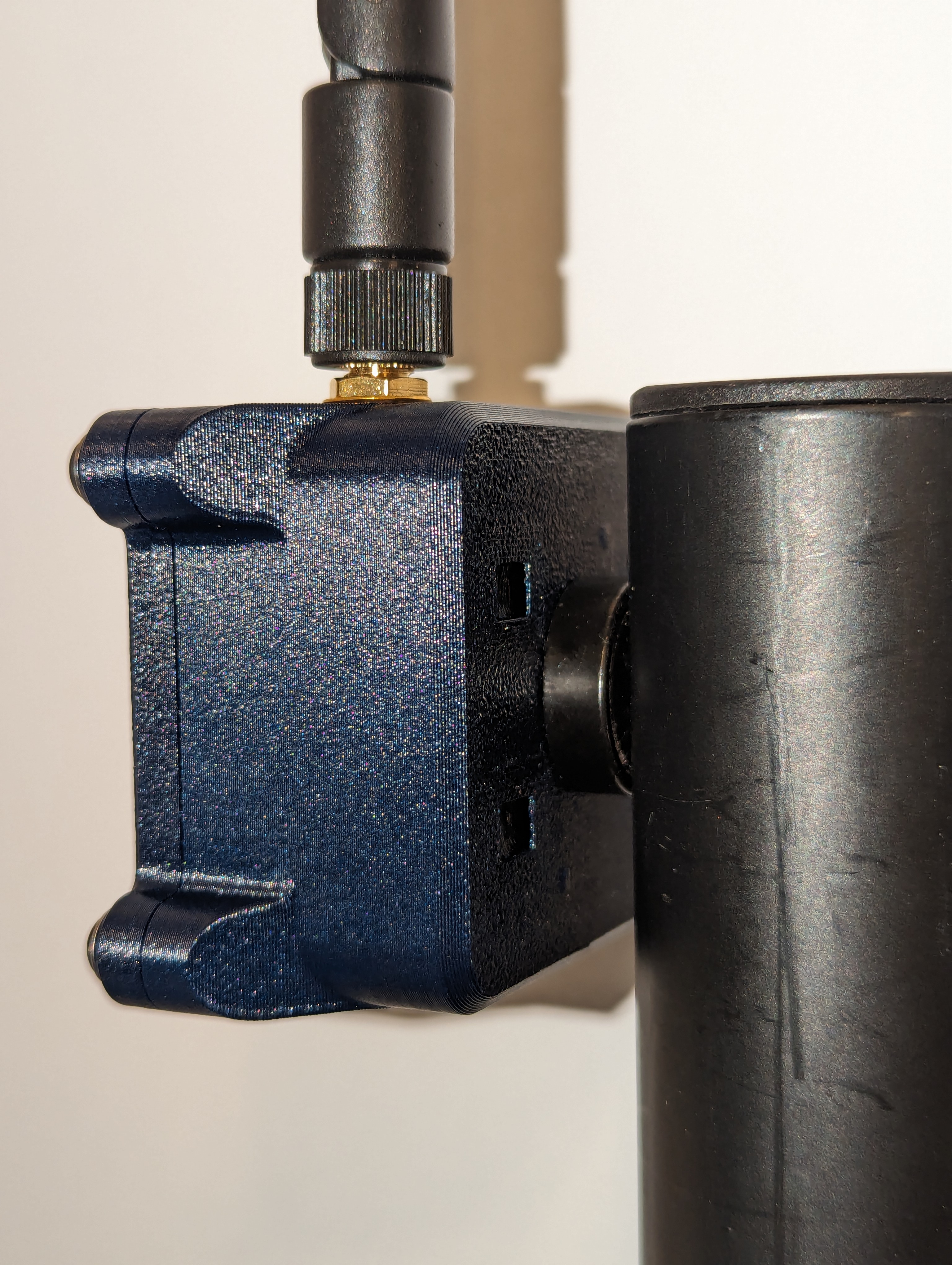

• Mag - có lỗ ở mặt sau vỏ để lắp insert nhiệt M3 gắn nam châm chìm vào vỏ
• NoAntenna - bỏ lỗ ăng-ten trong trường hợp bạn muốn sử dụng ăng-ten PCB nhúng nhỏ

Nắp

• Holes - có lỗ cho bu lông M3 để gắn cánh tay tấm pin mặt trời

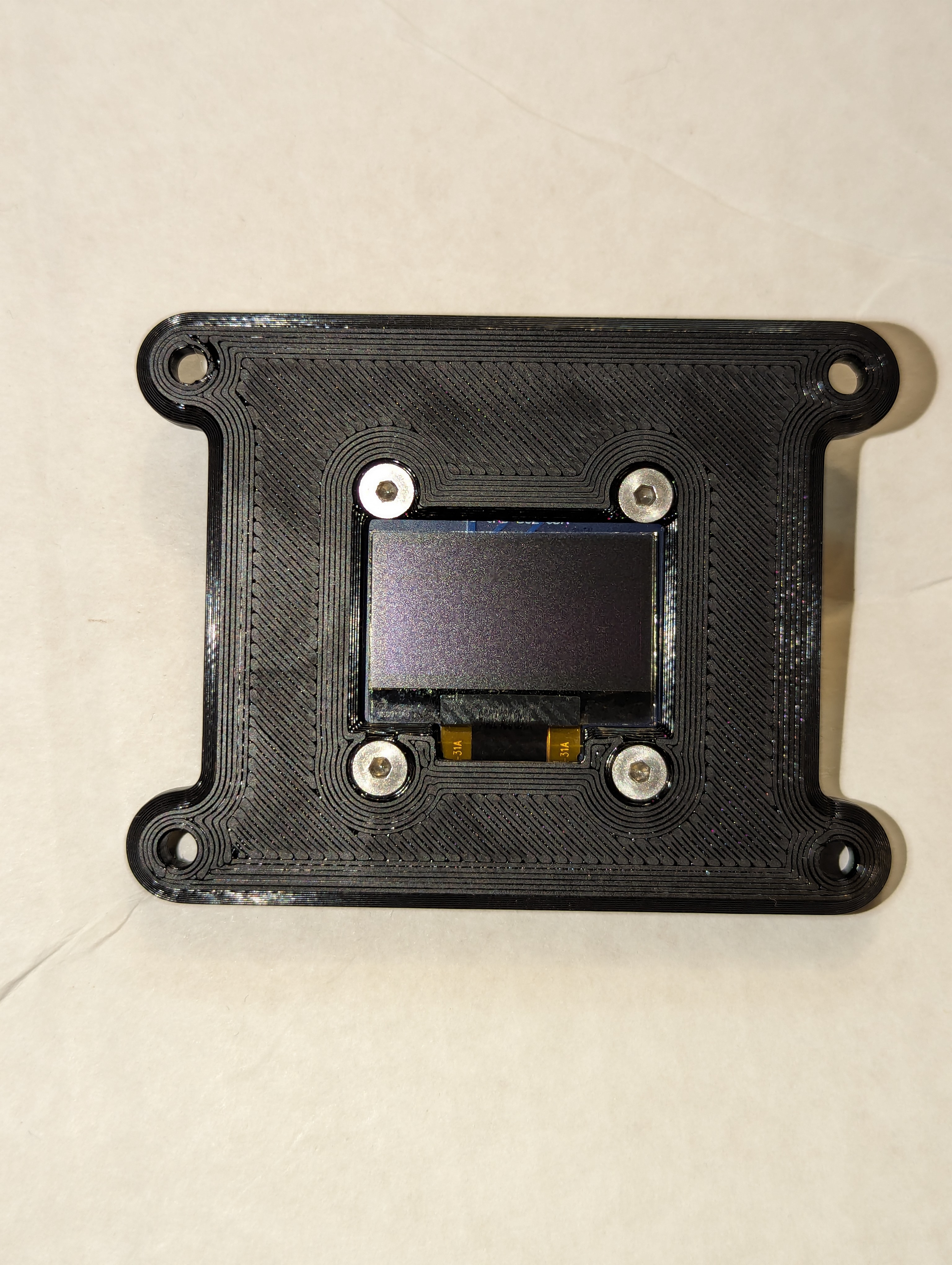

• Oled - có cutout cho màn hình OLED 0.96 inch (phiên bản này chắc chắn không chống chịu thời tiết)

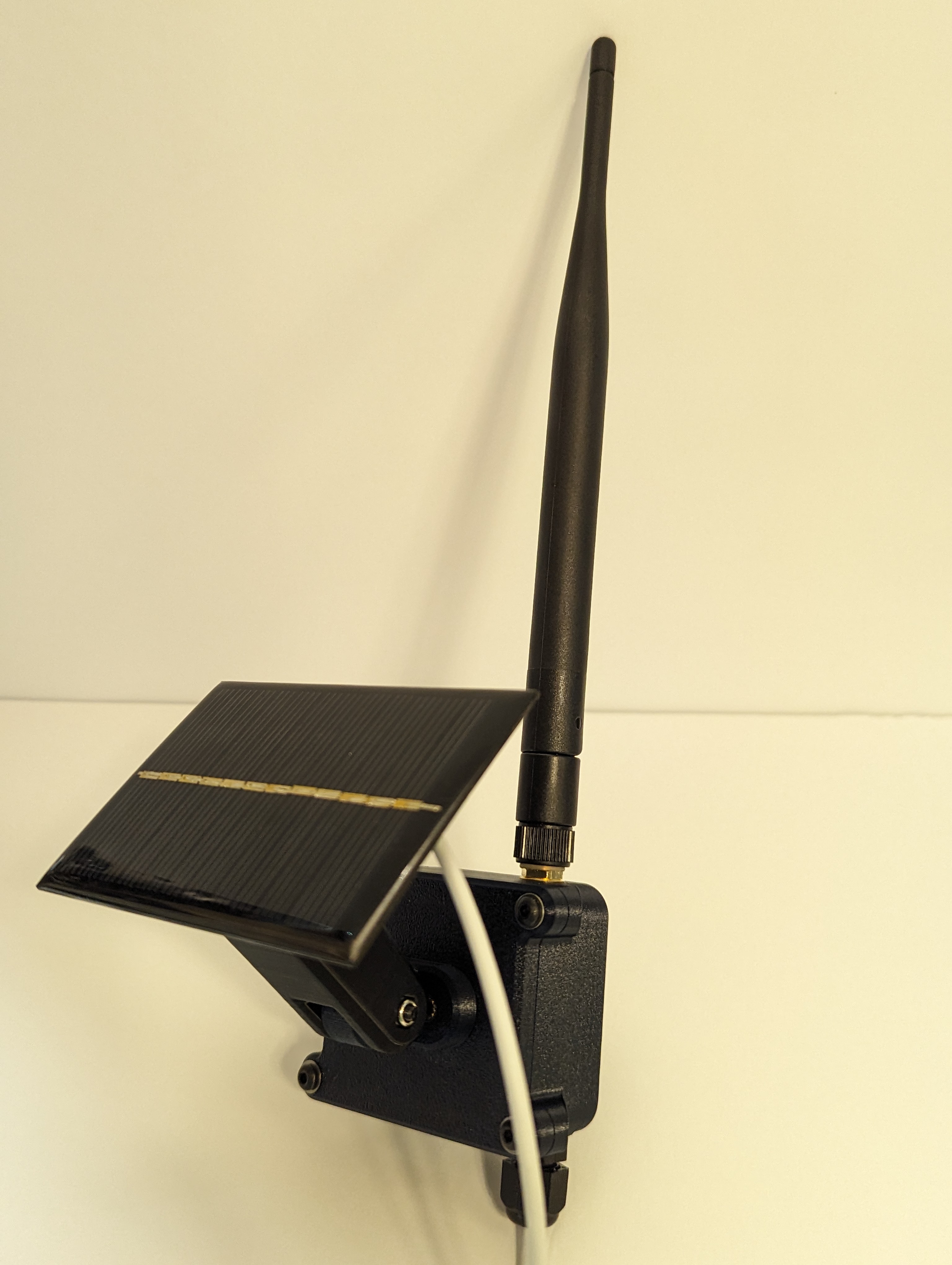

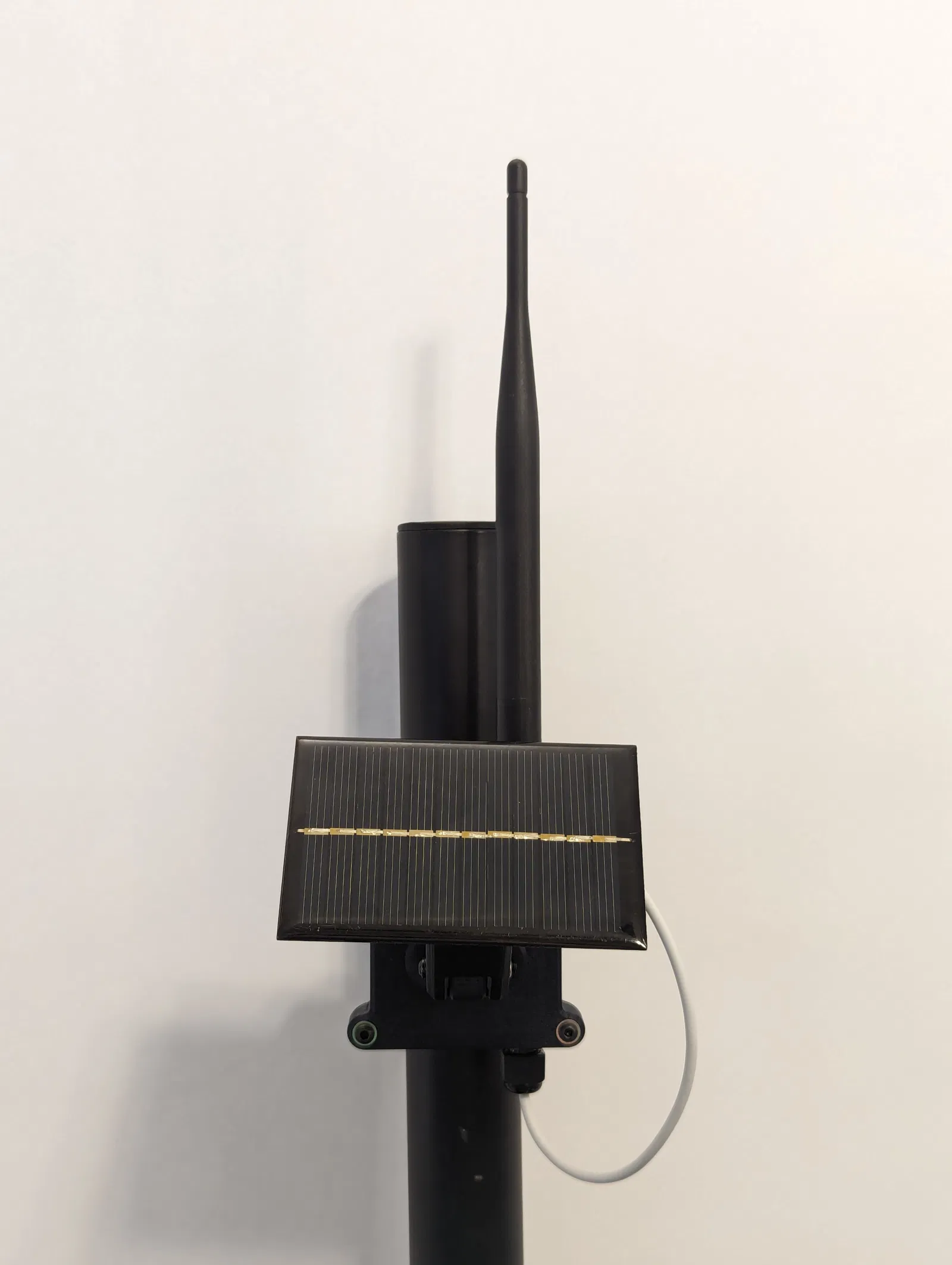

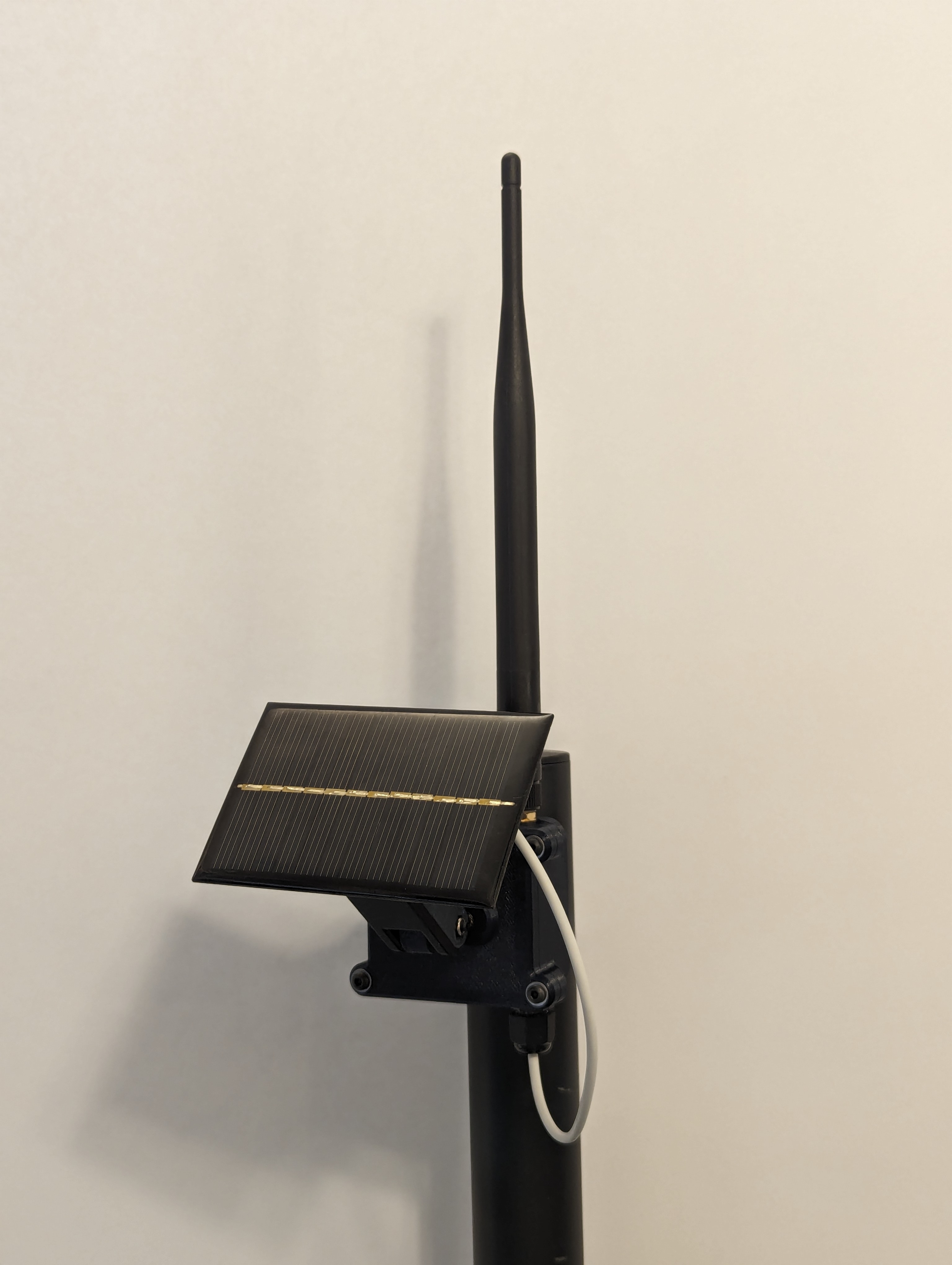

Các mẫu Solar-Arm và Arm-Mount dùng để gắn tấm pin mặt trời xoay trực tiếp vào nắp vỏ (chỉ cần dùng băng dính VHB 20mm), tạo thành một node Metastatic chạy bằng năng lượng mặt trời.

Chống nước

• Tính năng USB rõ ràng không thể sử dụng vì nó chỉ là một lỗ hở trên vỏ. Để chống chịu thời tiết nói chung, lỗ này sẽ ổn vì nó nằm ở dưới đáy vỏ.
• Mẫu TPU-Seal nên được in bằng TPU (hoặc vật liệu linh hoạt khác) hoặc cắt từ vật liệu gioăng kín khí. Cái này tạo ra một lớp đệm kín giữa vỏ và nắp.
• Lỗ ăng-ten SMA có lỗ khoét côn ở mặt trong vỏ để sử dụng vòng đệm O-ring nằm giữa phần lục giác sau của đầu nối SMA và vỏ.

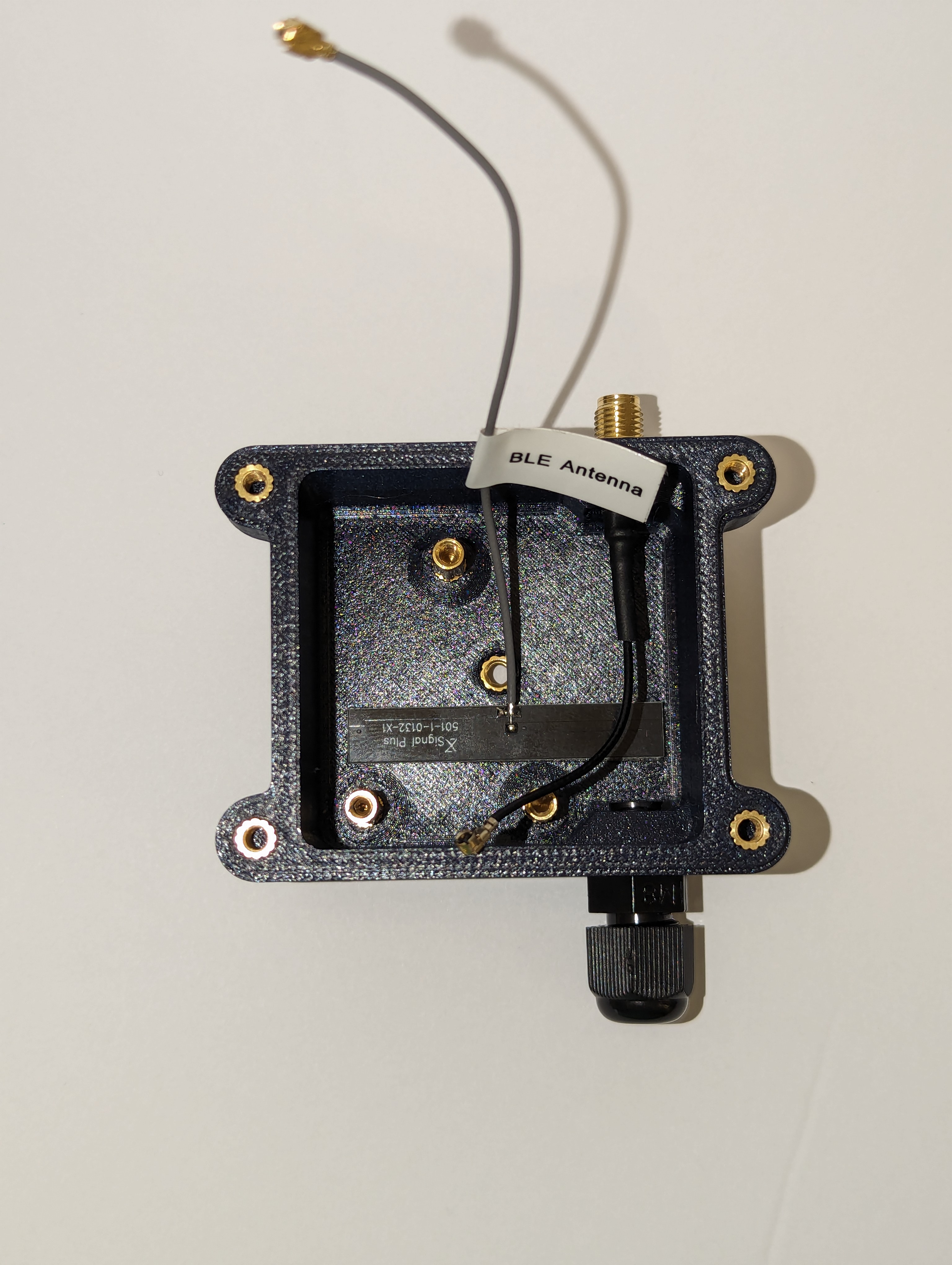

• Lỗ ren M8 có lỗ khoét côn để lắp vòng đệm O-ring trên đầu nối cáp, kết hợp với dây tròn (thay vì nhiều dây) sẽ tạo ra một lớp đệm kín nước cho đầu vào nguồn năng lượng mặt trời.
• Mẫu TPU-Mag-Seal nên được in bằng TPU (hoặc vật liệu linh hoạt khác) hoặc cắt từ vật liệu gioăng kín khí. Cái này tạo ra một lớp đệm kín quanh lỗ dùng để gắn nam châm. Hoặc, có thể đặt một vòng đệm O-ring có đường kính ngoài 16mm, dày 1.5mm vào rãnh ở giữa nam châm và vỏ.
• Mẫu Lid-Holes bao gồm các chỗ lõm để lắp vòng đệm O-ring quanh ốc vít, tạo ra một lớp đệm kín nước cho Arm-Mount.
• Cuối cùng, bản thân các bản in 3D phải chống nước, vì vậy nên sử dụng PETG, in chậm hơn, nóng hơn và ít làm mát hơn, và sử dụng ít nhất 3-4 lớp bao quanh.

Vật liệu

Lưu ý: Các liên kết chỉ là các bộ phận ví dụ sẽ chắc chắn phù hợp, chúng có lẽ không phải là cách rẻ nhất để có được bộ phận. Ngoài ra, các liên kết có thể bị hỏng trong tương lai nếu danh sách bị xóa, trong trường hợp đó, bạn tự tìm các bộ phận (nhưng việc đó khá dễ dàng).

Vỏ Cơ Bản

• 4x insert nhiệt M3x6mm Amazon
• 4x vít máy M3x8mm Amazon
• 4x vòng đệm M3 Amazon
• 3x insert nhiệt M2.5x4.5mm Amazon
• 3x trụ đệm M2.5x8mm Amazon
• 3x vít máy M2.5x3mm (tôi đã sử dụng loại đi kèm RAK19003, nhưng bất kỳ loại nào dài từ 3mm đến 8mm đều được)
• 1x cáp SMA sang U.FL 5cm Amazon (bạn có thể dùng loại dài hơn, nhưng sẽ hơi lộn xộn với cáp thừa trong vỏ)
• 1x vòng đệm O-ring 5mm Amazon (tôi dùng loại vòng đệm O-ring mà người ta mua để chỉnh sửa bàn phím vì chúng rất mềm và rẻ)
• 1x ăng-ten LoRa SMA Amazon (liên kết là 915MHz cho Bắc Mỹ)

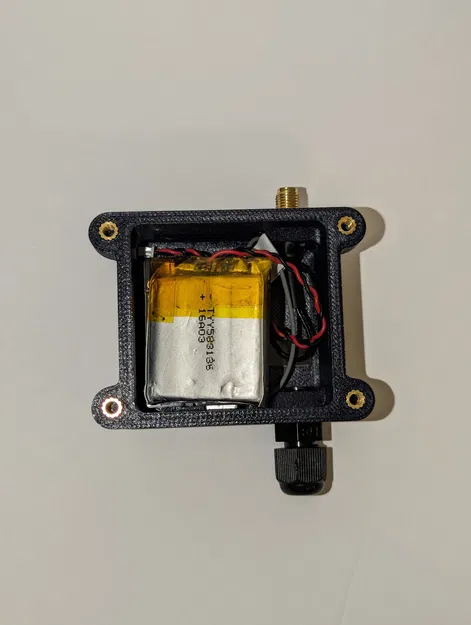

• 1x pin Li-ion 2000mAh Amazon (bất kỳ pin nào cũng được miễn là nó có kích thước nhỏ hơn hoặc bằng 46x44x9mm)
• 1x RAK19003 Mini Base Board rakwireless
• 1x RAK4631 (nRF52840) hoặc RAK113100 (RP2040) Core Module rakwireless-RAK4631 rakwireless-RAK113100

Phụ kiện Nam Châm

• 1x insert nhiệt M3x6mm Amazon
• 1x vít máy chìm M3x10mm Amazon
• 1x nam châm chìm Amazon
• 1x vòng đệm O-ring 16x1.5mm Amazon

Phụ kiện Tấm Pin Mặt Trời

• 1x đầu nối cáp nylon M8 Amazon (Tôi có thể thử sửa đổi vỏ trong tương lai để hỗ trợ đầu nối cáp M12 phổ biến hơn)
• 1x tấm pin mặt trời 5V Amazon Để lắp ráp cánh tay năng lượng mặt trời:
• 2x vít máy chìm M3x8mm Amazon
• 2x insert nhiệt M3x6mm Amazon
• 1x đai ốc khóa nylon M3 Amazon
• 1x vít máy M3x25mm Amazon
• 1 miếng băng dính VHB để gắn tấm pin mặt trời Amazon (hoặc bạn có thể dùng keo)

Các Bộ Phận In

Vỏ Cơ Bản

• 1x biến thể vỏ (bất kỳ vỏ nào đều tương thích với bất kỳ nắp nào)
• 1x biến thể nắp
• 1x TPU-Seal (tệp .dxf được cung cấp trong trường hợp bạn muốn cắt từ vật liệu khác)

Tính năng Nam Châm

• 1x TPU-Mag-Seal (tệp .dxf cũng được cung cấp ở đây)
• biến thể vỏ phải bao gồm từ khóa Mag trong tên tệp

Tính năng Gắn Tấm Pin Mặt Trời

• 1x nắp Lid-Holes
• 1x Arm-Mount
• 1x Solar-Arm

Ghi chú Khác

• Không có mẫu nào cần hỗ trợ.
• Ren M8 trên các biến thể Solar của vỏ không ra được sạch sẽ lắm, nên chạy một dụng cụ taro ren M8 qua chúng là điều nên làm.
• Tôi đã cung cấp các tệp STEP độc lập cho mẫu nắp cơ bản và vỏ cơ bản trong trường hợp bạn muốn sửa đổi chúng. Tôi cũng đã cung cấp tệp STEP cho toàn bộ bộ, việc này sẽ không dễ làm việc nhưng sẽ giúp điều chỉnh dung sai dễ dàng hơn.

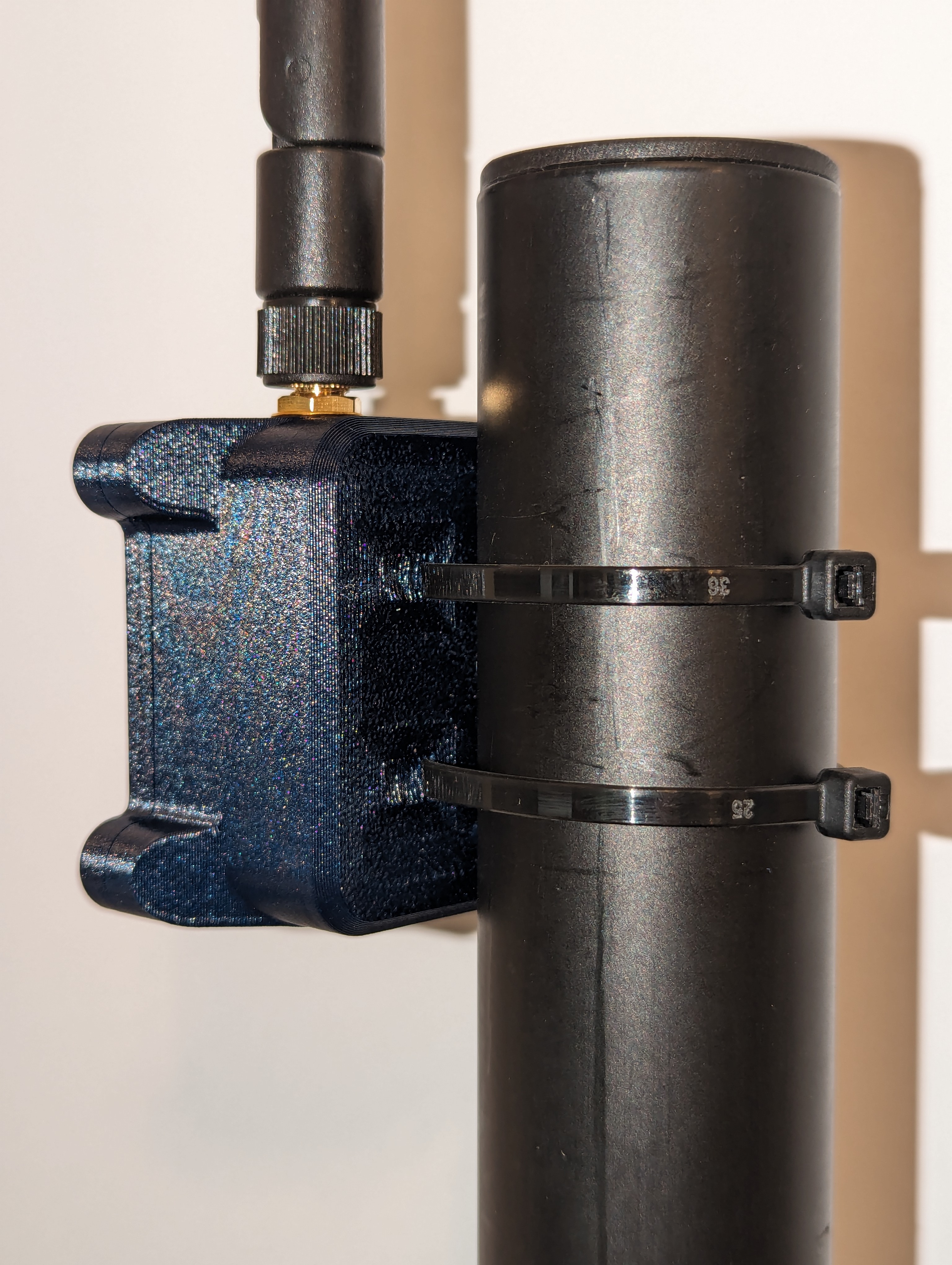

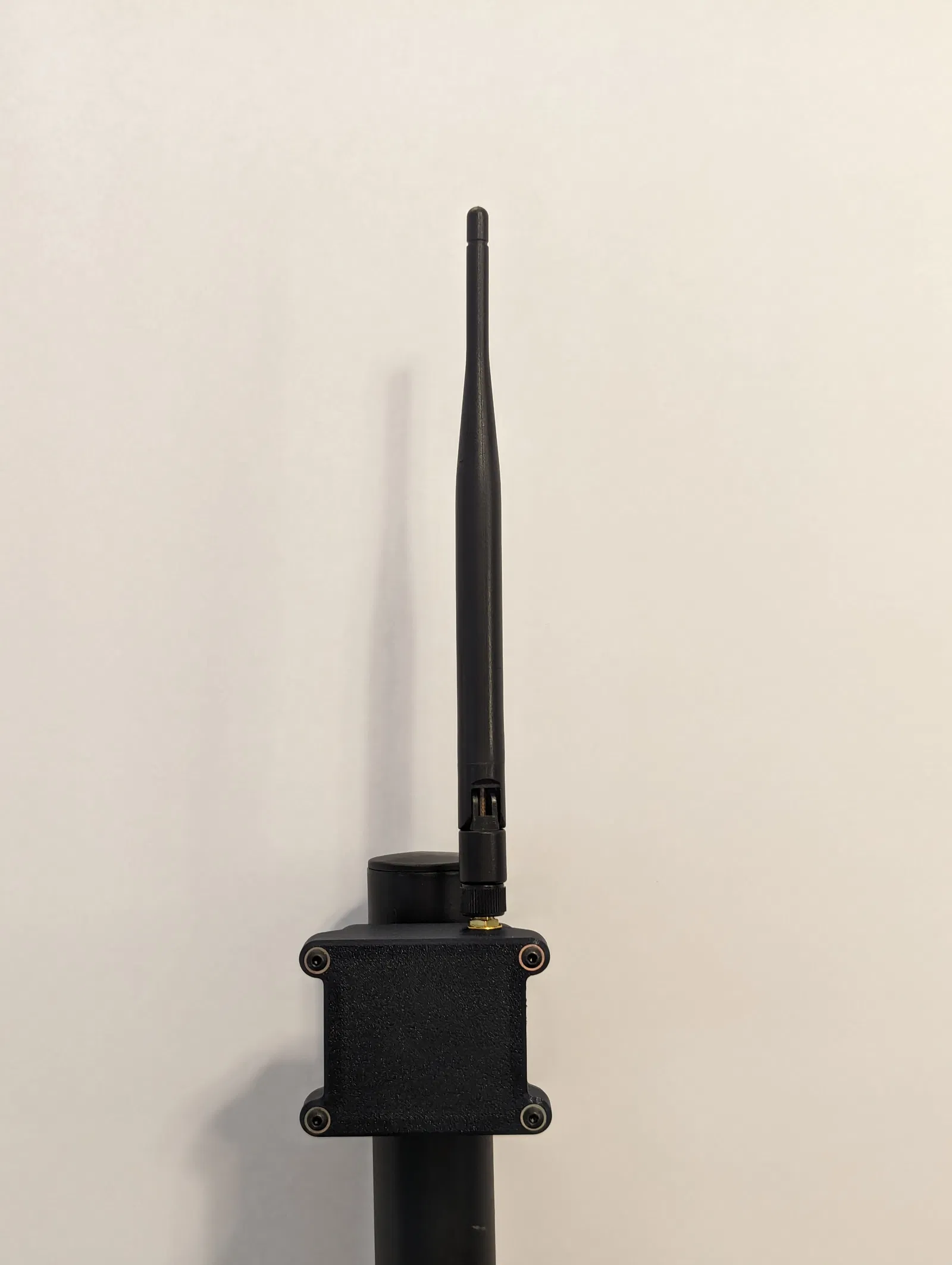

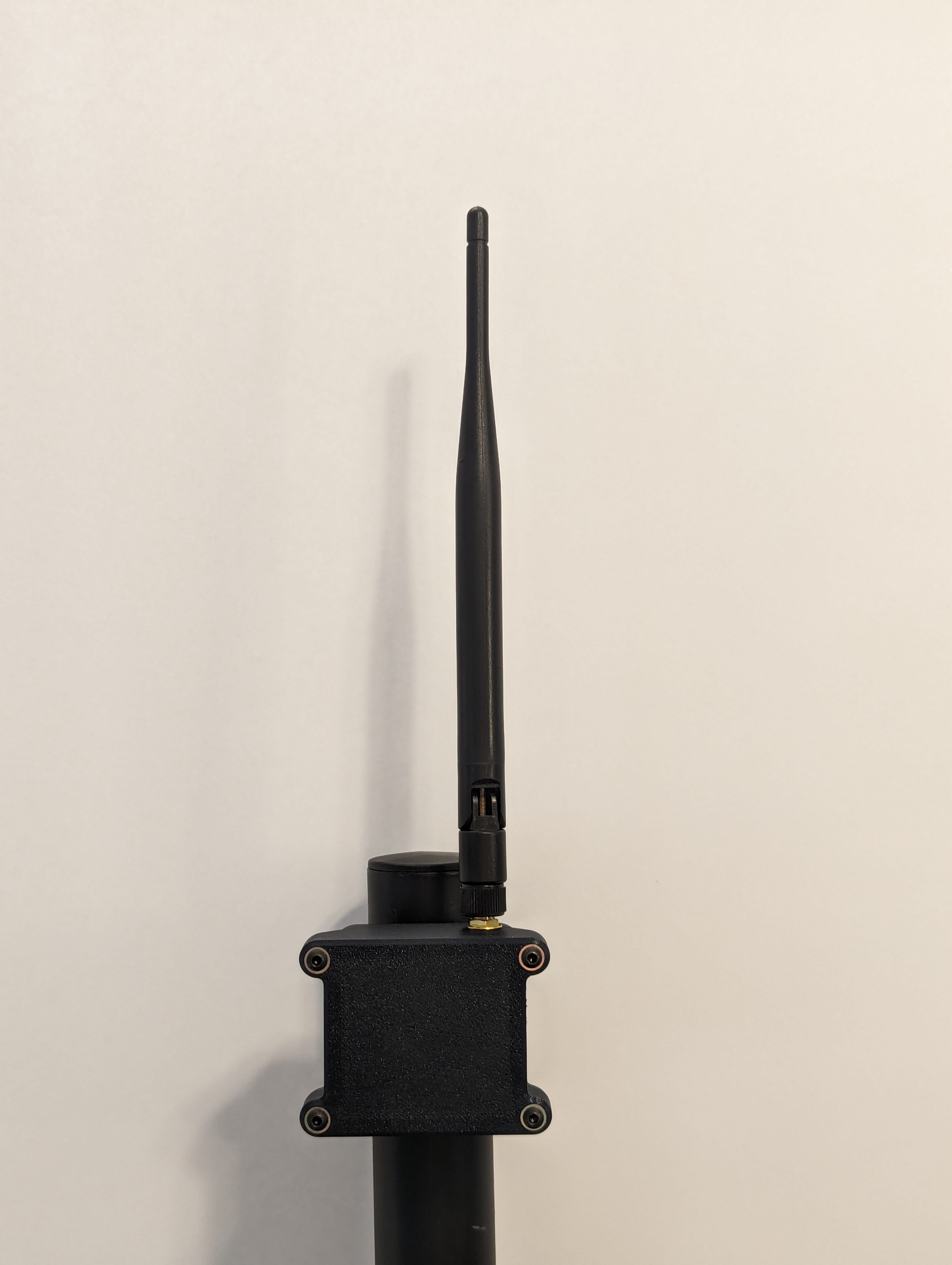

• Tất cả các vỏ đều có các khe ở mặt sau để có thể buộc chặt bằng dây rút vào cột hoặc thứ gì đó một cách gọn gàng.

Nâng cấp/Thay đổi Dự kiến

• Tôi dự định tạo các phiên bản của tất cả các vỏ không sử dụng insert nhiệt, thay vào đó để các vít bám trực tiếp vào nhựa. Cách này sẽ yếu hơn và sẽ bị mòn nếu tháo ra lắp vào nhiều lần, nhưng sẽ đơn giản hơn để thực hiện.
• Tôi cũng có thể thử loại bỏ các trụ đệm M2.5, thay thế chúng bằng các trụ tích hợp.
• Tôi có thể thử điều chỉnh các biến thể Solar để lắp các đầu nối cáp M12 phổ biến hơn thay vì M8 hiện tại.

Hãy thoải mái sửa đổi các mẫu này theo cách bạn muốn, tôi đã thêm các tệp CAD để việc đó dễ dàng hơn. Ngoài ra, tôi không quan tâm nếu ai đó muốn lấy những mẫu này và bán chúng, tôi thực sự không nghĩ chúng đáng để bán, nhưng nếu bạn muốn bán chúng, chỉ cần để lại một liên kết trở lại trang này ở đâu đó trong danh sách của bạn.
