Giá đỡ cuộn filament Skadis V2 cho máy in 3D

Đây là phiên bản mới của giá đỡ cuộn dây Skadis cũ của tôi. Tôi đã đặt tên cho nó là “đại diện” vì nó hoạt động với bất kỳ giá đỡ trượt đại diện nào khác của tôi. Hiện tại có các tùy chọn cho các gắn kết sau đây, tất cả đều có sẵn tại đây trong thư mục gắn kết trượt hoặc tại các remix liên kết riêng lẻ:

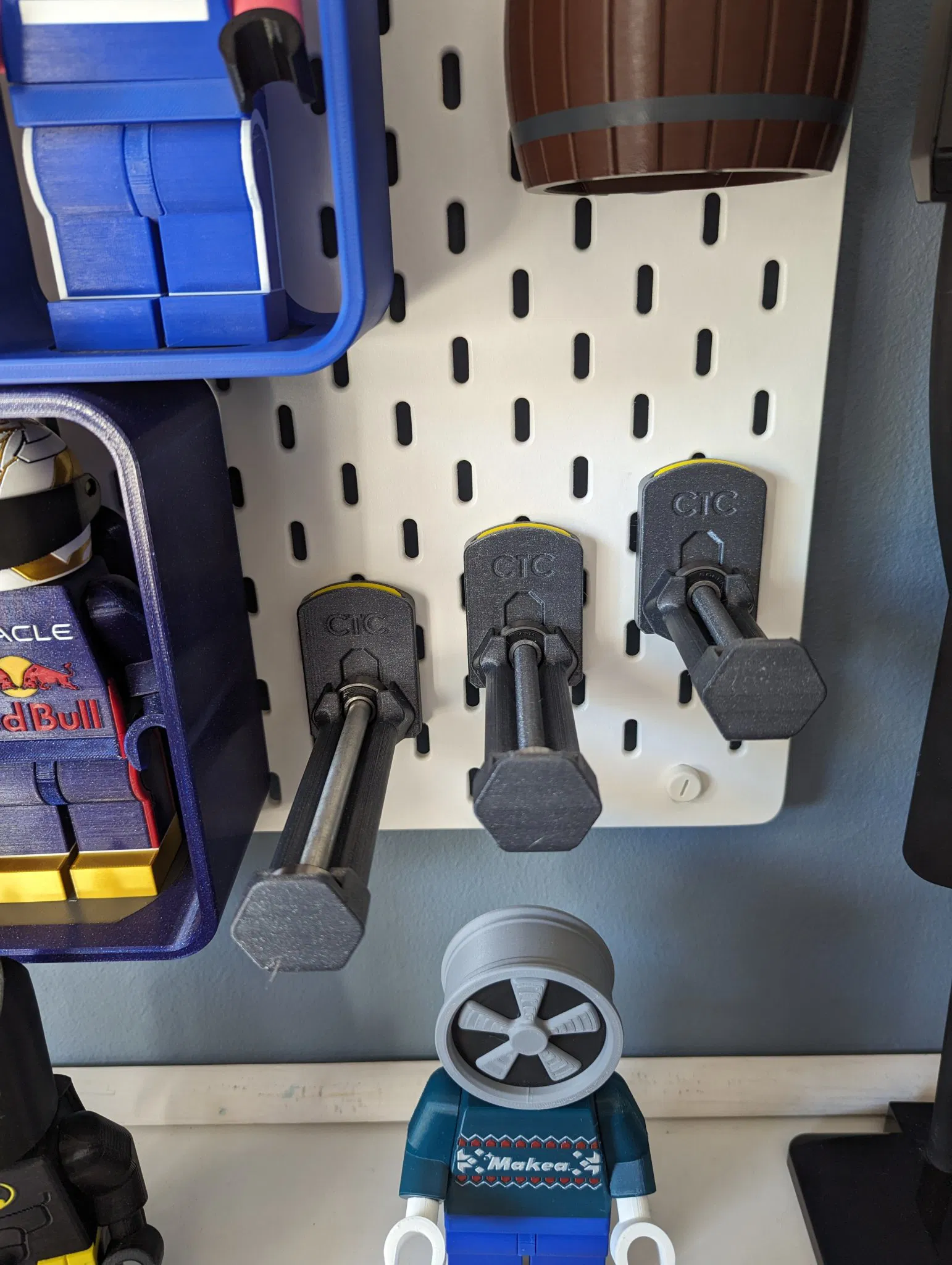

• Skadis/pegboard (IKEA)
• Tường lưu trữ tổ ong
• Gắn tường (lỗ khoan chìm đơn giản)
• Gắn bằng cách ép (một cái có lỗ cho khe 3030 tiêu chuẩn và một cái có mặt phẳng và hai lỗ bu lông đầu nút M5)
• Gắn Ploga (IKEA)
• Gắn Bekand (IKEA) xem remix tại đây bởi DrSnake74 cảm ơn bạn đã làm việc trên thiết kế.

Hiện tại cũng có ba kích thước giá đỡ cuộn dây:

• 120mm thanh (được thiết kế để tái sử dụng các thanh giá đỡ cuộn MMU2S và sẽ phù hợp với các cuộn có chiều rộng lên đến 90mm)
• 100mm thanh (được thiết kế để bao phủ càng nhiều cuộn càng tốt trong không gian nhỏ nhất. Thanh được in và hoạt động cho các cuộn có chiều rộng lên đến 70mm. Điều này hoạt động với mọi cuộn mà tôi có bao gồm cả cuộn kiểu cũ Fiberlogy và cuộn Prusament.)
• 80mm thanh (Được thiết kế để nhỏ nhất có thể khi không gian là một yếu tố quan trọng. Tuy nhiên, điều này hạn chế các cuộn có thể được sử dụng trên đó. Thanh lại được in và hoạt động cho các cuộn có chiều rộng lên đến 50mm. Điều này hoạt động tốt với các cuộn có đường kính lỗ dưới như các cuộn e-sun mà tôi có.)

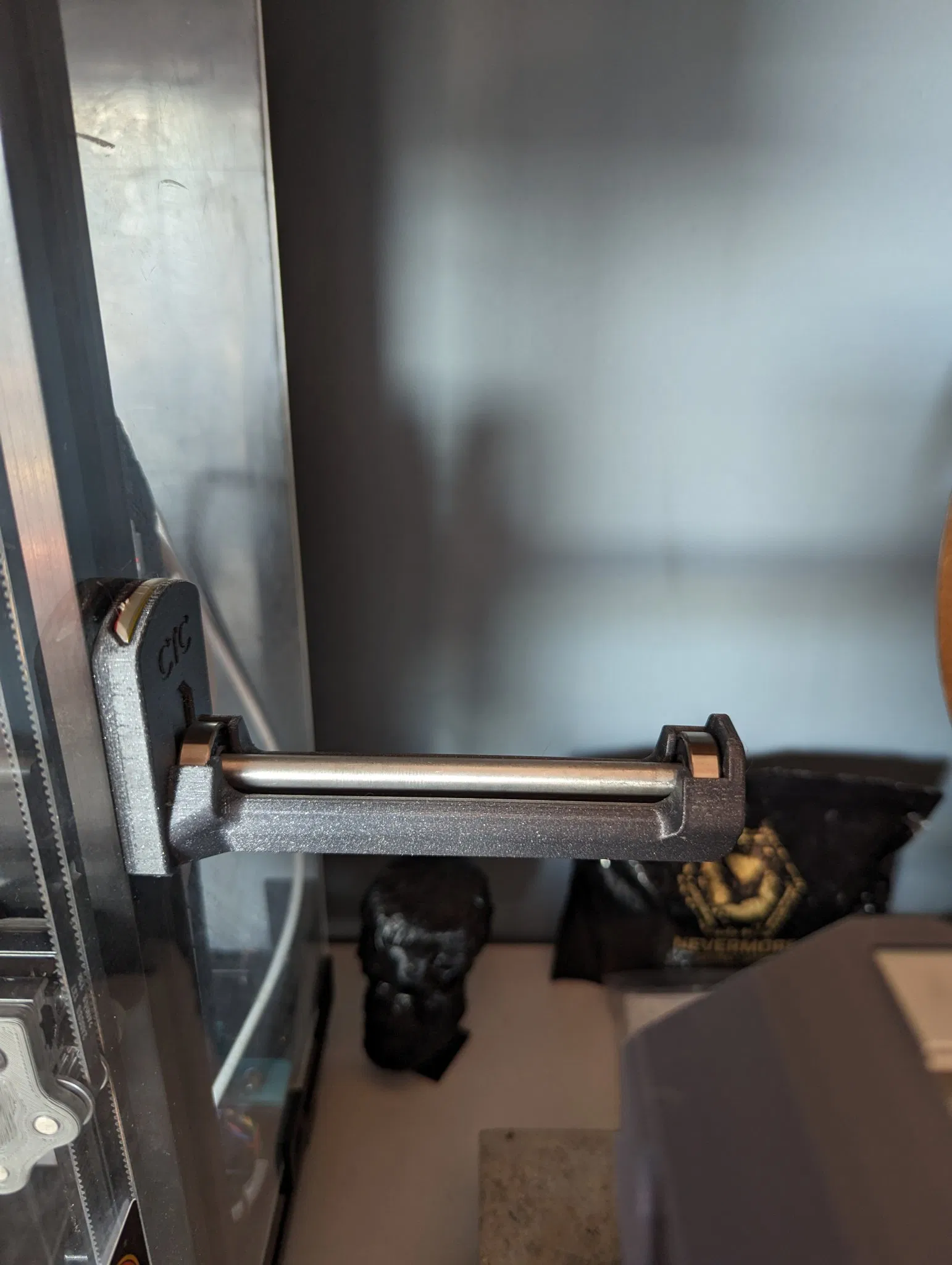

Tất cả các giá đỡ cuộn đều sử dụng hai vòng bi 608 và được thiết kế để có một sự khớp chặt cho các vòng bi. Thiết kế cũ có các vòng bi lỏng lẻo trong một khe và tôi thường xuyên làm rơi chúng khi di chuyển các giá đỡ xung quanh. Hiện tại có hai lỗ ở đáy của giá đỡ để cho phép sử dụng một công cụ để đẩy các vòng bi ra ngoài cho việc tháo rời. Khi được lắp ráp, thanh giá đỡ cuộn hiện nay được giữ hoàn toàn, điều này loại bỏ sự khó chịu của việc thanh bị lòi ra và ngăn bạn trượt nó vào thanh lắp. Tôi cũng đã cố gắng làm chắc chắn ở những nơi có thể để làm cho chúng cứng cáp hơn và tôi đã loại bỏ một số hình dạng dễ gãy.

Tôi hy vọng điều này hữu ích và những người chuyển từ thiết kế cũ sang thiết kế mới sẽ thấy được lợi ích. Tôi hy vọng sẽ làm việc trên nhiều thanh lắp cải tiến hơn để đi kèm với dự án này trong tương lai gần, vì vậy bất kỳ gợi ý cá nhân nào sẽ được đánh giá cao.

Cập nhật 13/08/2023: Đã thêm liên kết đến giá đỡ Bekant của DrSnake74.
