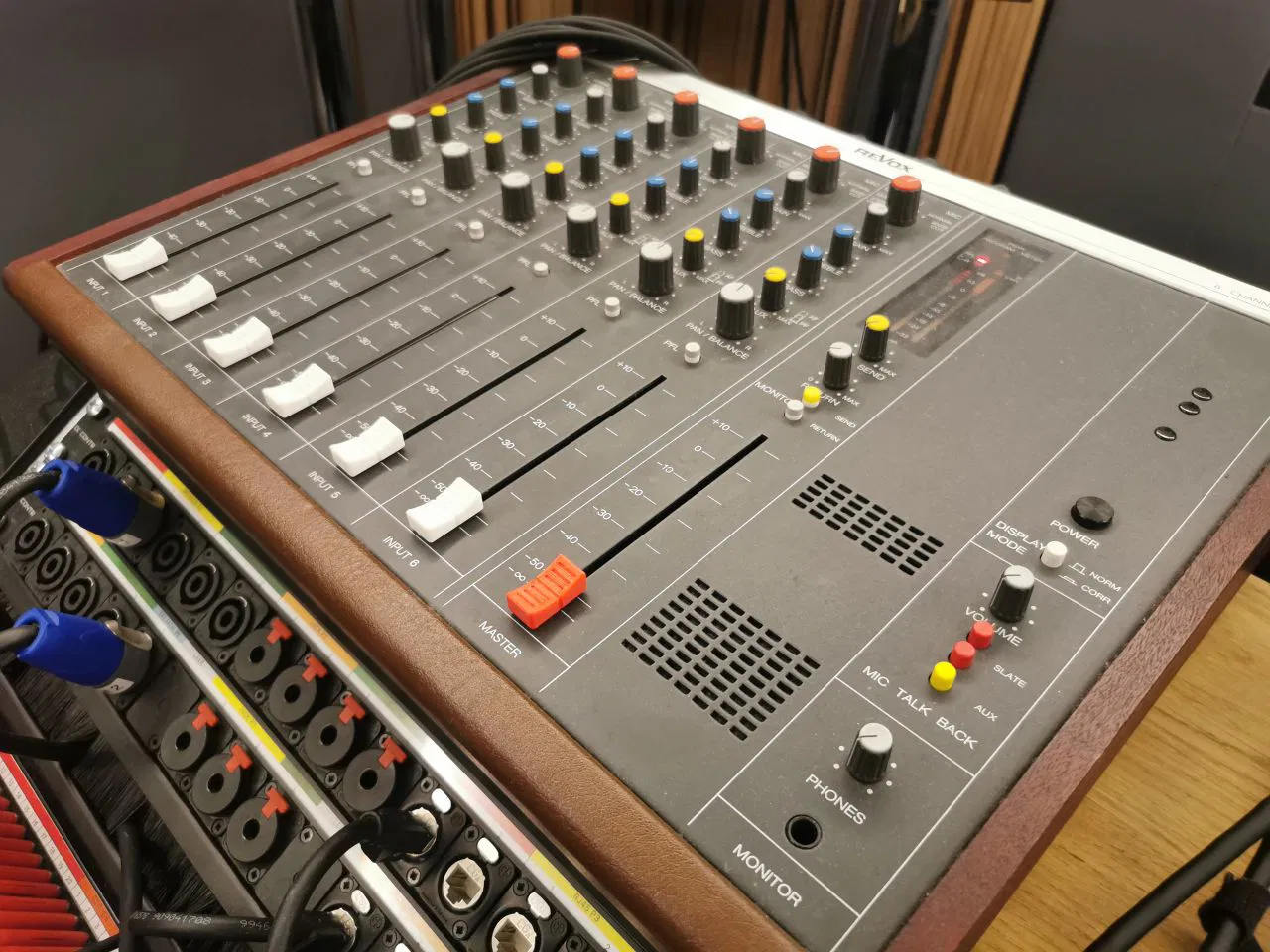

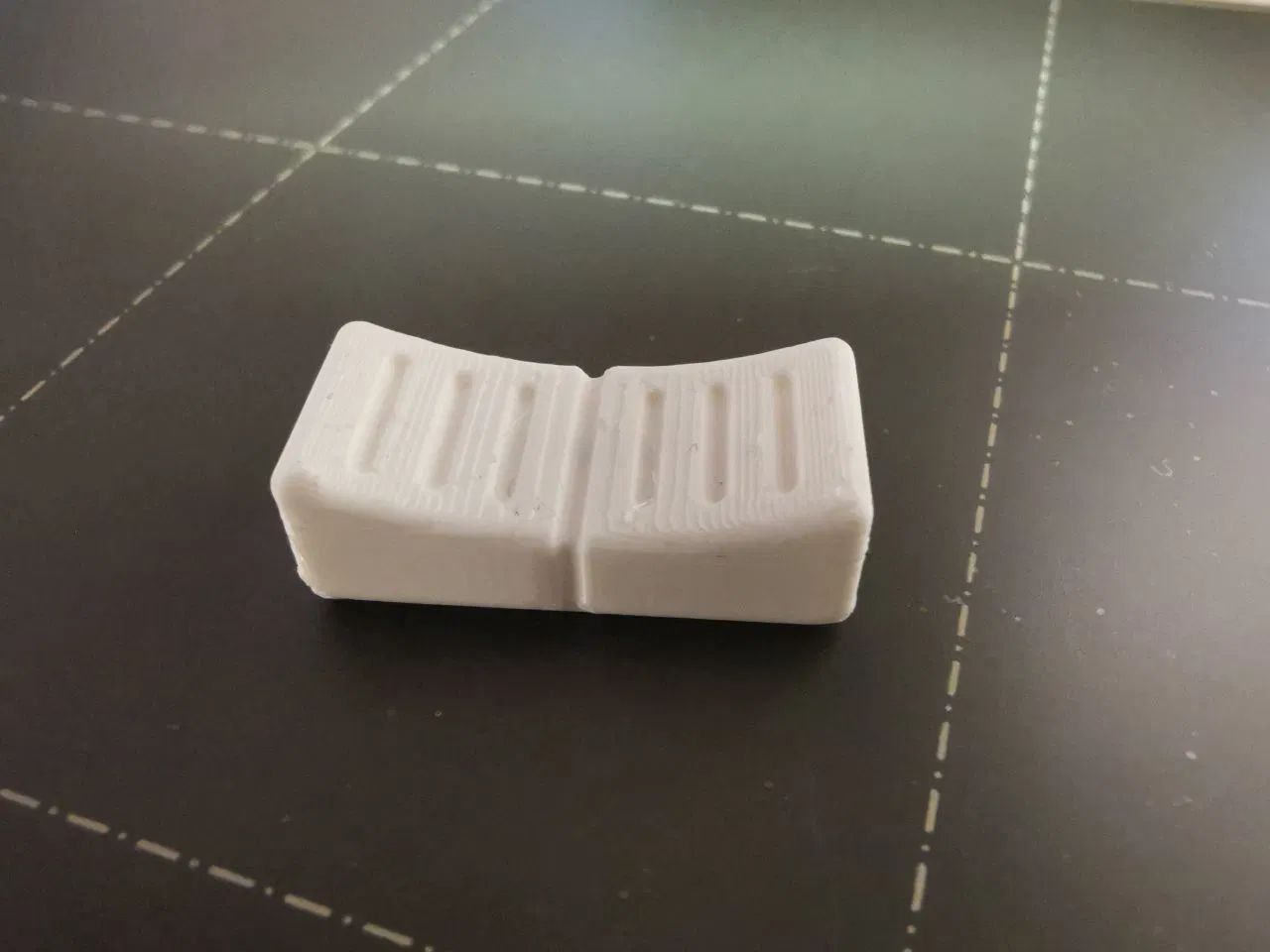

Nút Fader cho Mixer ReVox Studer C279 / Faderkappe

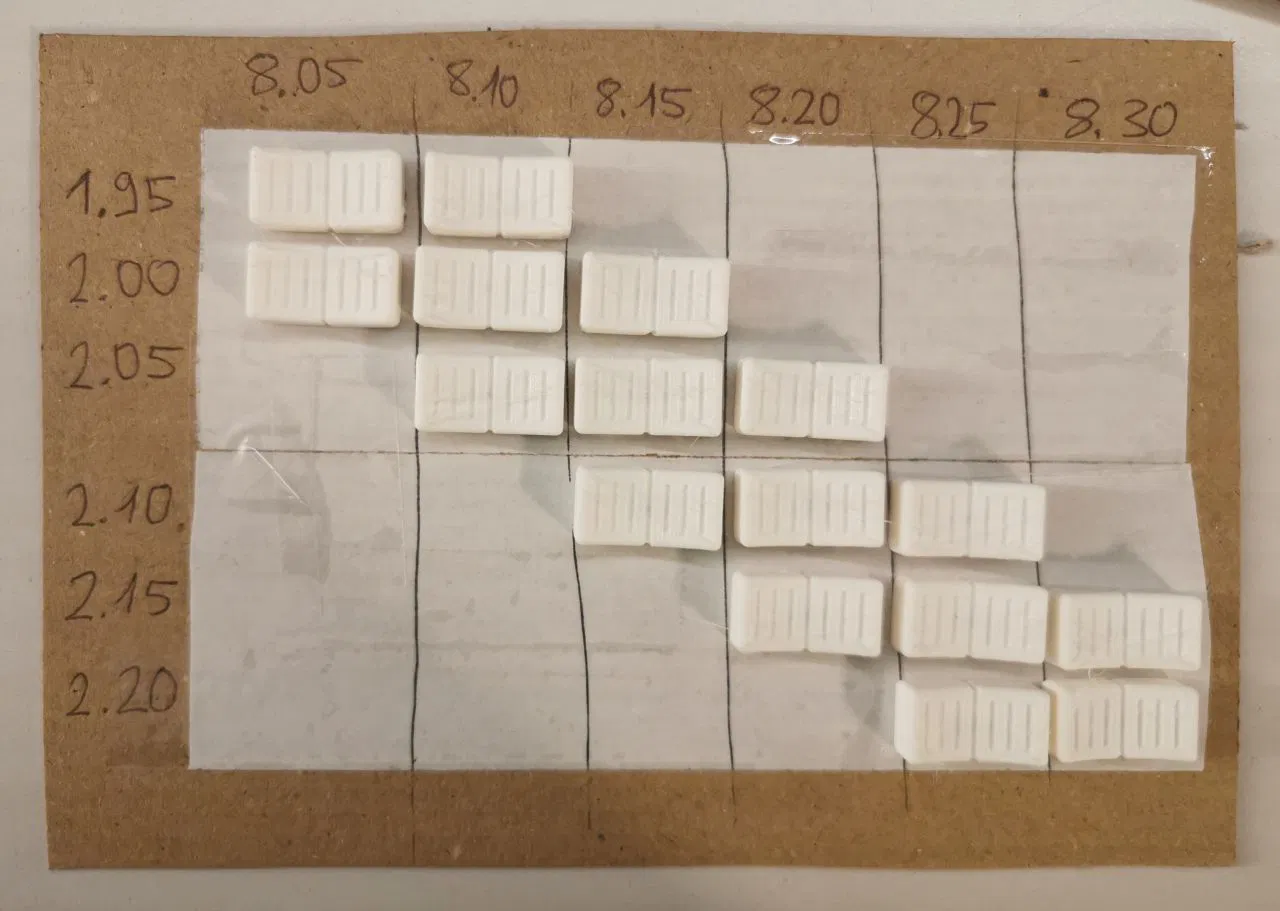

Tùy thuộc vào độ chính xác của máy in 3D của bạn, bạn có thể muốn chọn một phiên bản khác. Đối với tôi, phiên bản 24 là phù hợp nhất.

Cap1: 8.05 x 2.20 mm
Cap2: 8.10 x 2.20 mm
Cap3: 8.15 x 2.20 mm
Cap4: 8.20 x 2.20 mm
Cap5: 8.25 x 2.20 mm
Cap6: 8.30 x 2.20 mm

Cap7: 8.30 x 1.95 mm
Cap8: 8.30 x 2.00 mm
Cap9: 8.30 x 2.05 mm
Cap10: 8.30 x 2.10 mm
Cap11: 8.30 x 2.15 mm
Cap12: 8.30 x 2.20 mm

Cap13: 8.05 x 1.95 mm
Cap14: 8.10 x 2.00 mm
Cap15: 8.15 x 2.05 mm
Cap16: 8.20 x 2.10 mm
Cap17: 8.25 x 2.15 mm
Cap18: 8.30 x 2.20 mm

Cap19: 8.10 x 1.95 mm
Cap20: 8.15 x 2.00 mm
Cap21: 8.20 x 2.05 mm
Cap22: 8.25 x 2.10 mm
Cap23: 8.30 x 2.15 mm

Cap24: 8.05 x 2.00 mm
Cap25: 8.10 x 2.05 mm
Cap26: 8.15 x 2.10 mm
Cap27: 8.20 x 2.15 mm
Cap28: 8.25 x 2.20 mm


CAD Model:

https://cad.onshape.com/documents/69a1ce5d3e062ecb8160c5ad/w/878e81db0fe28f09c1d20fce/e/5664cb7d75697b93a936960d?renderMode=0&uiState=65970f6c3193bb42b7e54edb
