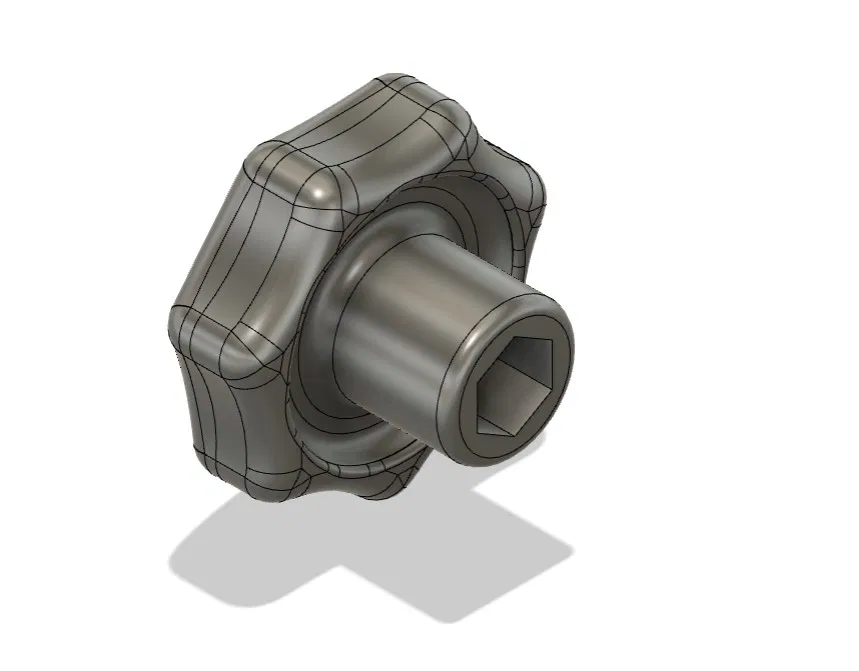

Núm xoay có ren trong M8

Cái núm này là phụ tùng của chiếc Eriba Puck caravan đời cũ, dùng để cố định phần nóc xe kéo ở một vị trí nhất định. Phụ tùng thay thế thì hiếm hoặc không thể tìm thấy. Có thể tìm được đồ thay thế nhưng không đúng kiểu dáng hoặc màu sắc.

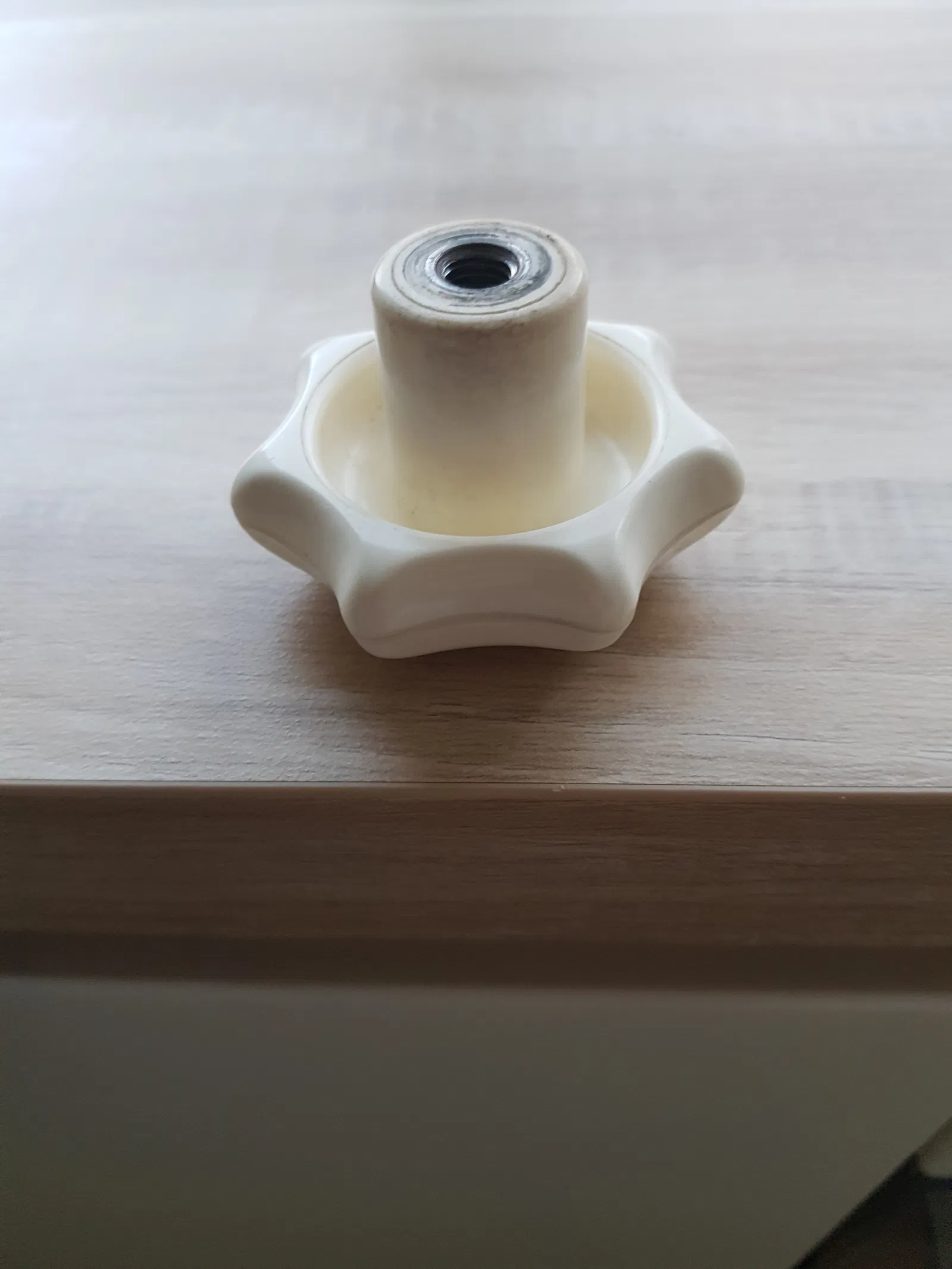

Phần nguyên bản có một lõi ren bằng thép. Việc in 3D ren thì có thể làm được nhưng không phù hợp cho việc sử dụng thường xuyên. Do đó, chúng ta cần có một lõi ren bằng thép.

Phần mềm PrusaSlicer cho phép tạo một điểm dừng trong G-code, máy in sẽ tạm dừng ở độ cao đã định. Trong lúc tạm dừng, bạn có thể lắp các bộ phận kim loại như đai ốc (nut).

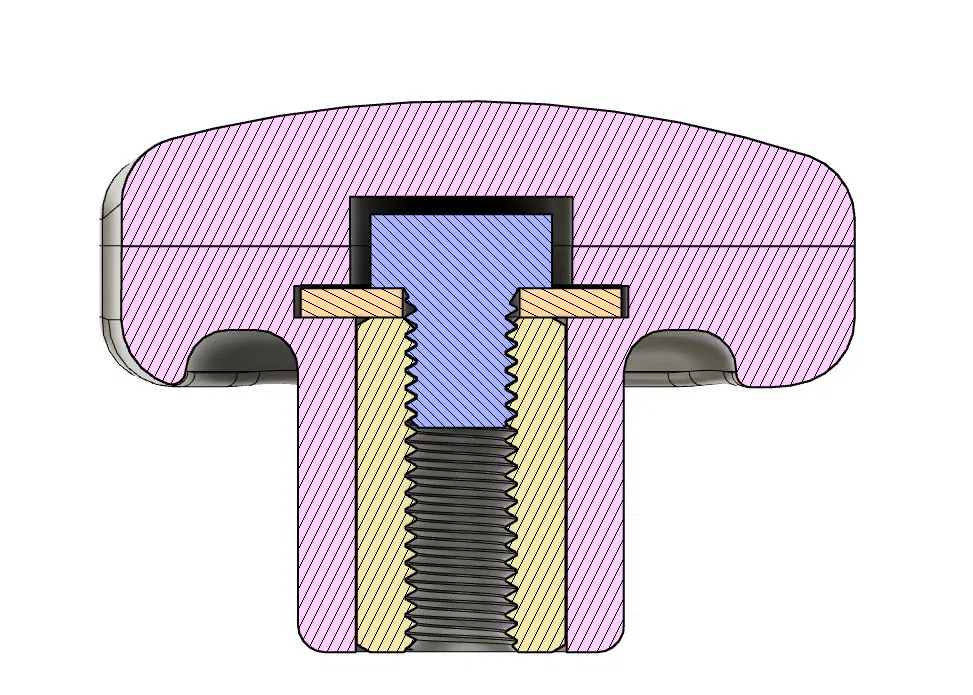

Khi in cái núm này, máy in đã tạm dừng hai lần. Lần 1 để lắp đai ốc M8 cỡ lớn (extended M8 nut) và một vòng đệm lớn (bodyring - M8) ở độ cao 26.30mm. Lần 2 để vặn một con bu lông M8 ngắn vào đai ốc cỡ lớn ở độ cao 32.60mm.

Giữa hai lần dừng này, phần vòng đệm được bao bọc bởi nhựa in.

Khi vặn con bu lông M8 vào, đai ốc cỡ lớn sẽ được giữ chặt và không thể rơi ra ngoài.

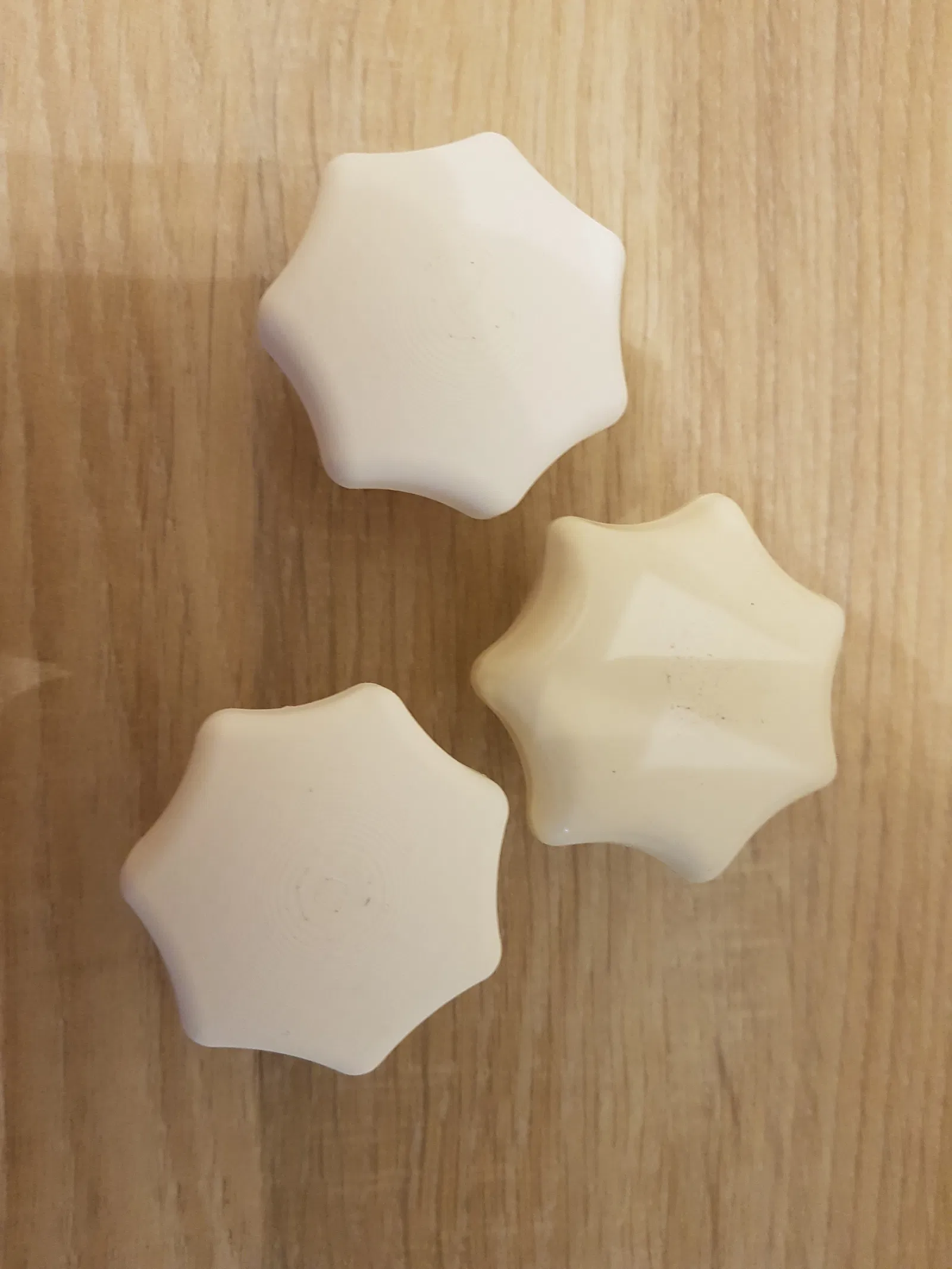

Trong hình có thể thấy núm nguyên bản và 2 núm in 3D. Các núm này được in với độ cao lớp là 0.1mm để cho bề mặt trên mịn màng.

Các bộ phận bổ sung cần có cho bộ phận này:

Đai ốc M8 x 24mm cỡ lớn (extended nut M8 x 24mm)

Vòng đệm M8 (body ring M8)

Bu lông M8 x 10mm (bolt M8 x 10mm)
