Wye Another Y-Splitter?

Wye? Y? Tui thấy gọi là wye thì đúng hơn, tại bên ống nước người ta gọi vậy.

...THÔI THÌ...

Sao lại có thêm cái wye này nữa? Rõ ràng là vì mấy cái cũ xài không ổn với tui. Tui gặp vấn đề với ma sát với mấy cái khớp nối khí ống không khí dỏm. Tui cứ hay bị kẹt dây tóc.

Tui muốn cái nào in phẳng để khỏi thêm ma sát không cần thiết từ các đường in theo lớp dọc theo đường đi của dây tóc… cái này quan trọng lắm, nhất là khi thêm các rãnh từ bộ nạp liệu AMS. Và tui muốn cái nào không cần khớp nối.

Cái gần giống giải pháp hoàn hảo nhất là Jaco van Zweel's Very Easy Y-Splitter và các bản chỉnh sửa của nó. Nhưng trong lúc tui thử nghiệm, mấy cái đó bám dây Bowden không chắc, đường dây tóc bị bó hẹp quá, và vẫn bị kẹt. Nên tui miễn cưỡng làm thêm một cái nữa — thiết kế lại hoàn toàn, nhưng rõ ràng là lấy cảm hứng rất nhiều từ thiết kế trên.

Điểm đáng chú ý:

• Không cần khớp nối khí

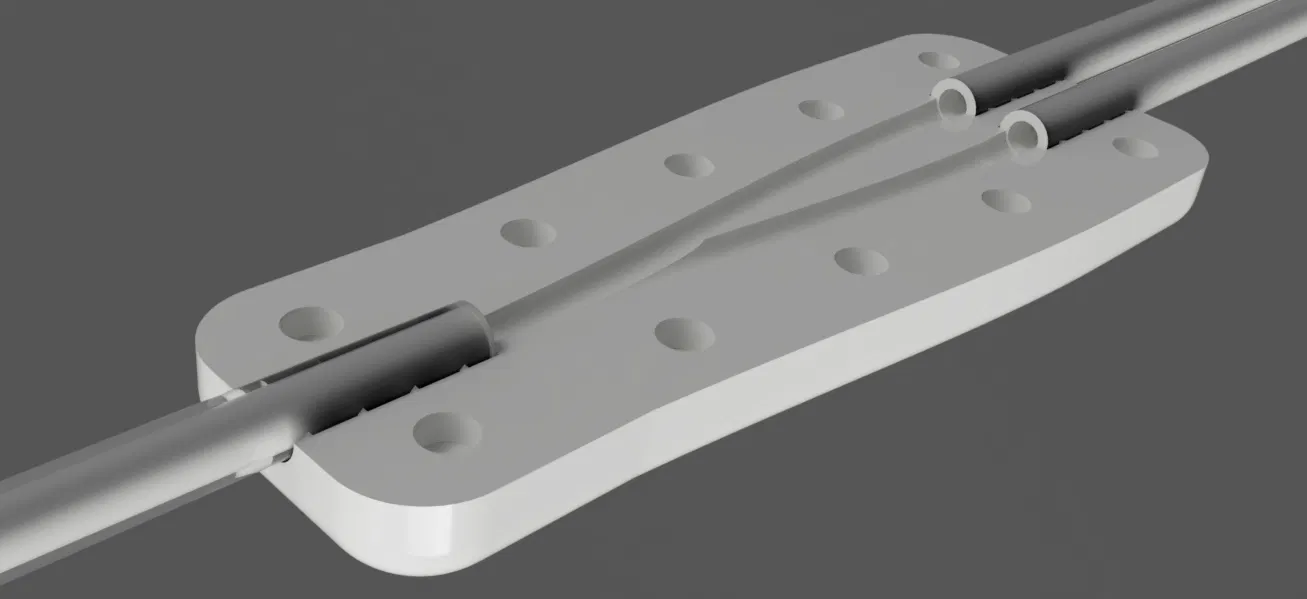

• In phẳng thành hai mảnh để giảm thiểu ma sát và dễ in, dễ lắp ráp
• Hình dạng và kích thước đường dây tóc được tối ưu hóa để giảm thiểu ma sát
• Thêm vát ở đầu và cuối đường dây tóc để (hy vọng) loại bỏ tình trạng vướng víu
• Thêm các gờ đơn giản để cải thiện đáng kể độ bám của dây Bowden
• Có các "sàn giả" để loại bỏ nhu cầu dùng giá đỡ
• Có các "mấu định vị" để căn chỉnh
• Hỗ trợ cho hoặc ốc vít ren M3 hoặc đai ốc M3
• Hỗ trợ cho 4 kích cỡ nam châm phổ biến khác nhau

Ốc vít:

• 6 con ốc M3 x 6mm
• 6 con ốc vít ren nhiệt M3 x 4mm

HOẶC

• 6 con ốc M3 x 8mm
• 6 con đai ốc M3

Nam châm (tùy chọn):

• 2 cục tròn 10x3
• 2 cục tròn 8x3
• 4 cục tròn 6x3
• 4 cục tròn 5x5

In 1 phần trên và chọn 1 phần dưới. Mấy cái này in dễ lắm, giống như thiết kế "cảm hứng" vậy. Cài đặt in đề xuất:

• Độ cao lớp 0.16mm
• Không cần giá đỡ
• 4+ lớp vỏ (trên/dưới)
• 4+ vòng tường (đặc biệt nếu bạn dùng ốc vít ren)
• Trình tạo tường Aracne (hơi tốt hơn cho các gờ)

Tui đang dùng Polycarbonate (PC), nhưng tui nghĩ loại nhựa nào cũng được thôi. Cái này không có nhiệt hay ứng suất thực sự, và ma sát từ dây tóc đi qua là rất ít.

Lắp ráp đơn giản:

• Thêm ốc vít ren hoặc đai ốc.
  • Ốc vít ren có thể "ngồi yên" trên phần lõm nhẹ phía trên lỗ, giúp căn chỉnh rất nhiều.
  • Đai ốc nên vừa khít, nên kẹp đai ốc giữa mặt bàn cứng và đáy bộ chia rồi ấn mạnh xuống.
• Tùy chọn thêm nam châm.
  • Mấy cái này cũng nên vừa khít, nên cần kẹp bằng bàn (hoặc kìm, tui đoán vậy) mới được.
• Lắp ốc vít vào phần trên.
  • Bạn có thể cần ấn mạnh để bắt đầu phá vỡ sàn giả mỏng.
  • Bạn cũng có thể cần vặn ốc để bắt đầu vì dung sai khá chặt.
• Gắn chặt cả 3 ống vào phần dưới.
  • Chúng nên giữ nguyên vị trí khá tốt vì các gờ sẽ "bám" chúng.
• Với cả ba ống vào vị trí, hãy lắp phần trên.
• Vặn chặt ốc phần trên.

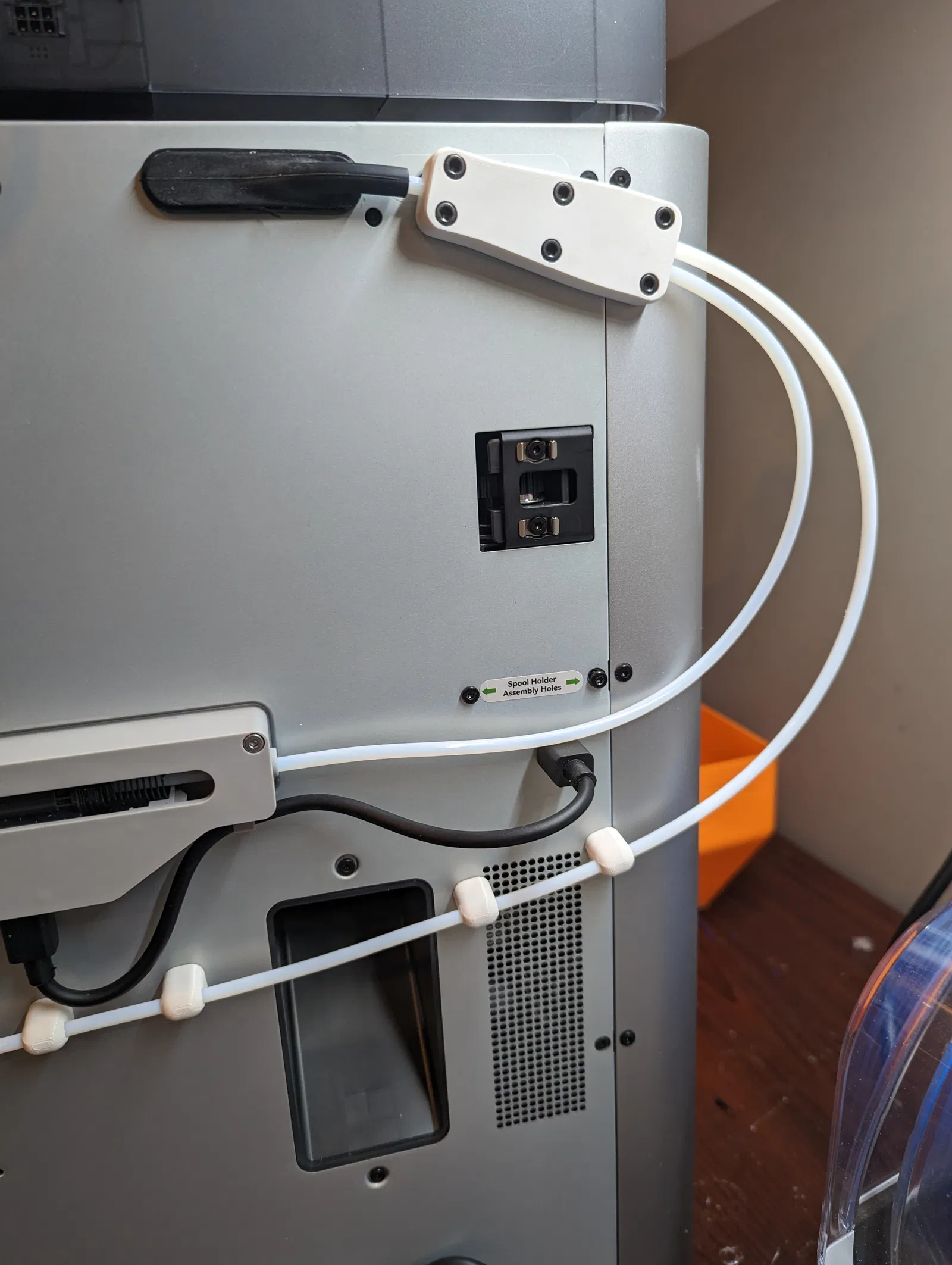

Đối với người dùng Bambu Lab, ống đơn (đầu ra) sẽ gắn vào ống đi vào máy in ở trên cùng. Một trong hai ống đầu vào có thể sẽ kết nối với AMS của bạn. Ống còn lại sẽ gắn vào đoạn ống mà bạn sẽ dùng để nạp dây tóc thủ công.

Tui đã thay thế hoàn toàn khớp nối do nhà sản xuất cung cấp (xem hình). Đối với tui, đây là nguồn ma sát đáng kể, và bộ chia mới này thực sự đã giảm ma sát so với cấu hình nhà sản xuất. Có thể khác với bạn.
