Mạch giả pin AA cho cáp breadboard dupont đực/cái

Tác giả DaanKets_1575642

Lượt tải
20
Lượt thích
2
Lượt coi
306

File 1 78,9 KB

  • AA_Dummy_w_Dupont_Connectors_1765744293.stlSTL · 78,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#98404
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Giới thiệu

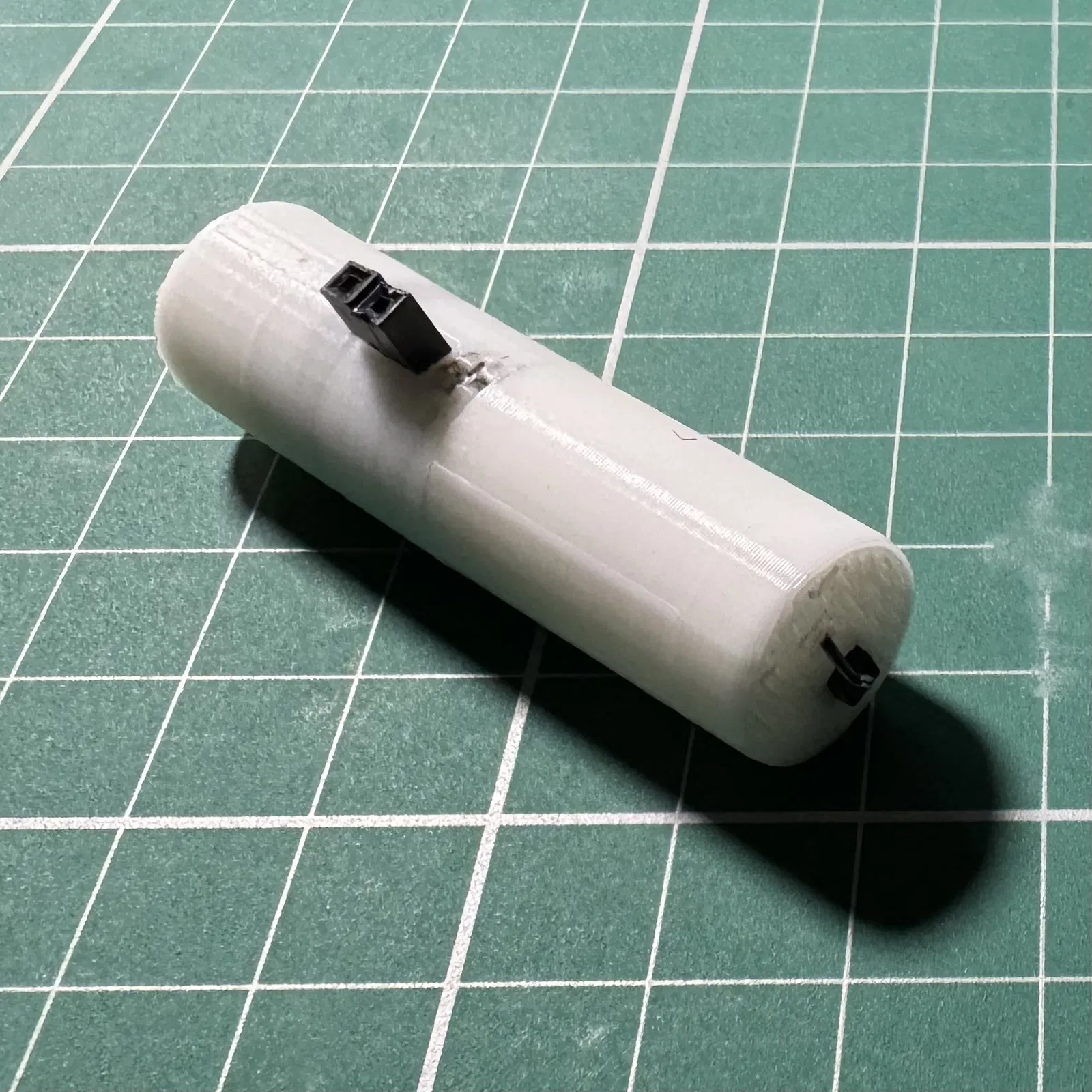

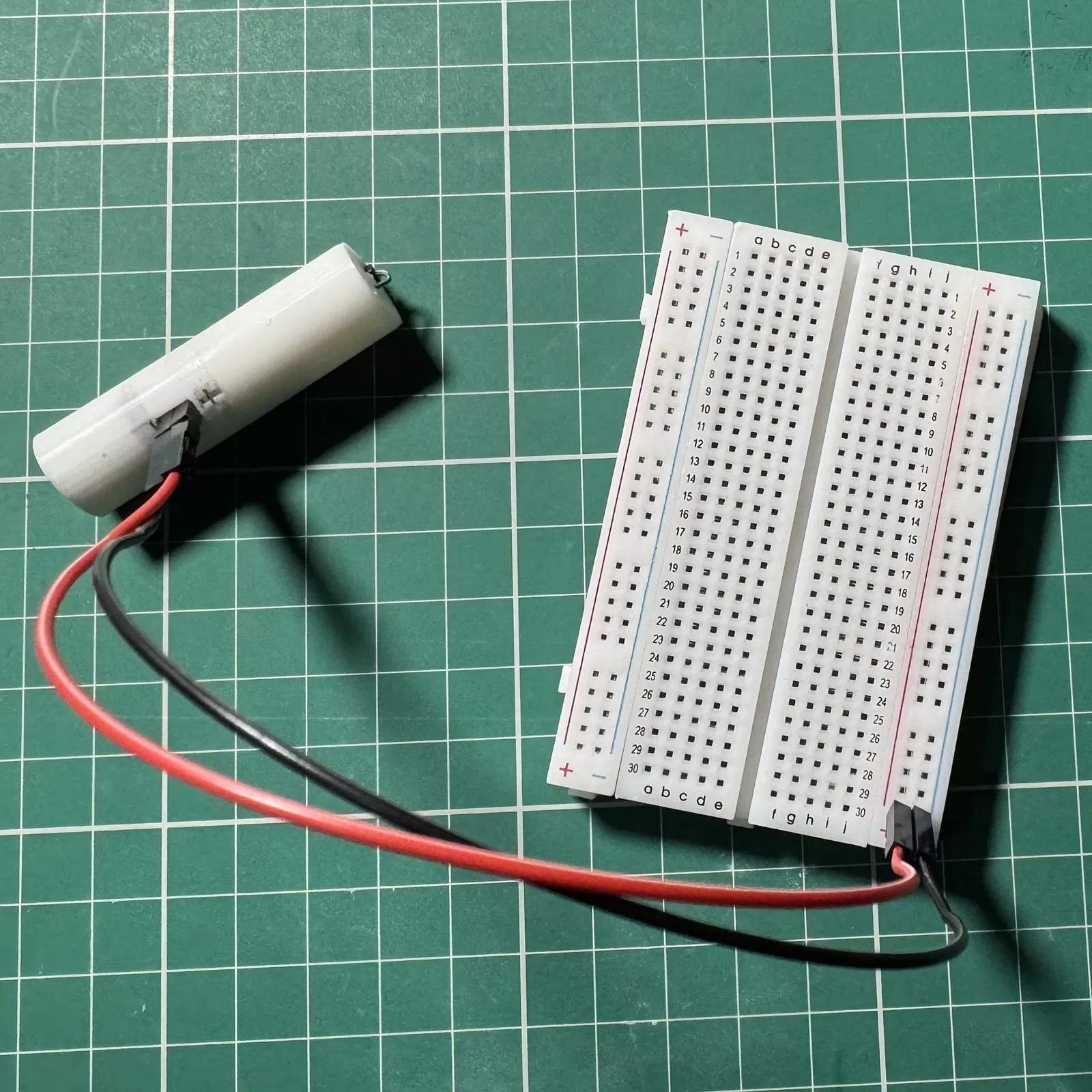

Mạch giả pin AA này được tui tạo ra để có thể kết nối bộ sạc pin của tui với mấy cái mô hình pin mà nó không vừa nhưng mà xài được. Có thể đi dây bằng hai cái dây dupont breadboard đực/cái. Kết quả đi dây sẽ là một cục pin AA giả có hai đầu nối ở hai bên, và một cái đầu nối dupont cái đôi ở bên hông. Kiểu này là bạn có thể cắm nó vào breadboard hay bất cứ thứ gì khác.

In ấn

In bằng PGE (hoặc PLA cứng) với độ đặc 15%, 2 lớp vỏ và tránh các đường in giao nhau để ngăn chặn bị tơ ở bên trong. In hỗ trợ chỉ ở mặt bàn in.

Lắp ráp

_Độ khít khá tốt, nên bạn có thể cần một cái dũa kim để có thể lắp mấy cái đầu nối dupont vào sau này. Kiểm tra trước khi lắp nha ;-)

Bước 1

Với cả hai nửa, dùng một dây dupont breadboard đực/cái. Uốn cái chân ở mặt đực của đầu nối cong 90 độ, sao cho nó giống cái móc câu. Rồi nhét cái đầu nối cái qua khe trên/dưới và trượt dây vào cho đến khi gặp đầu nối đực. Đầu nối đực trượt vào lỗ, còn cái chân thì nên bẻ cong qua cái gờ nhỏ và đầu cắm vào lỗ 1mm.

Bước 2

Cho một ít keo vào bên trong để cố định đầu nối đực.

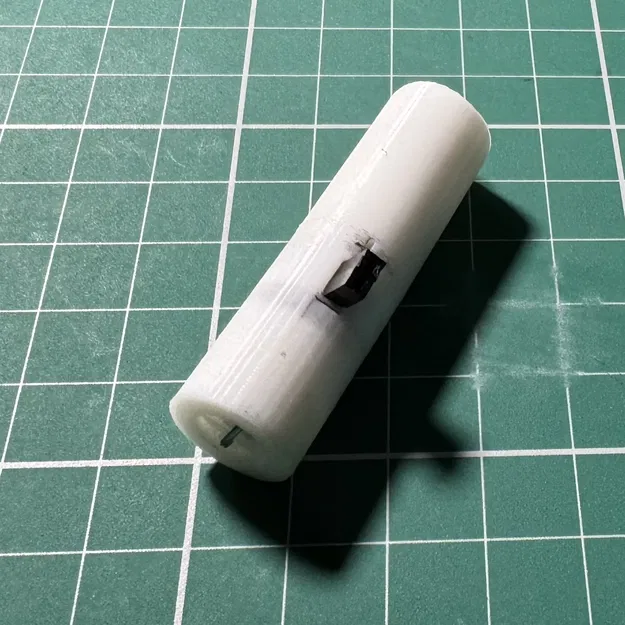

Rồi ấn cái đầu nối cái của dây âm qua cái lỗ ở bên hông (từ trong ra ngoài) cho đến khi đầu nối nằm ở bên ngoài với một ít dây (để tạo không gian cho cái thứ hai).

Bước 3

Đặt nửa trên bên cạnh nửa dưới, và ấn cái đầu nối cái của dây dương qua cùng cái lỗ đó cho đến khi đầu nối nằm ở bên ngoài cạnh cái kia.

Cẩn thận đặt hai cái đầu nối cái cạnh nhau, chú ý cực tính (hướng) và rồi ấn (ngược lại) chúng trở lại vào lỗ cùng nhau cho đến khi chúng nằm khít. Cho một ít keo.

Bước 4

Lắp hai nửa lại với nhau, cho đến khi khít. Kiểm tra các kết nối bằng đồng hồ đo đa năng hoặc tương tự. Dán hai nửa lại với nhau sau khi đã kiểm tra.
