Vỏ Case PC Mini-ITX Khung Mở 10.6L

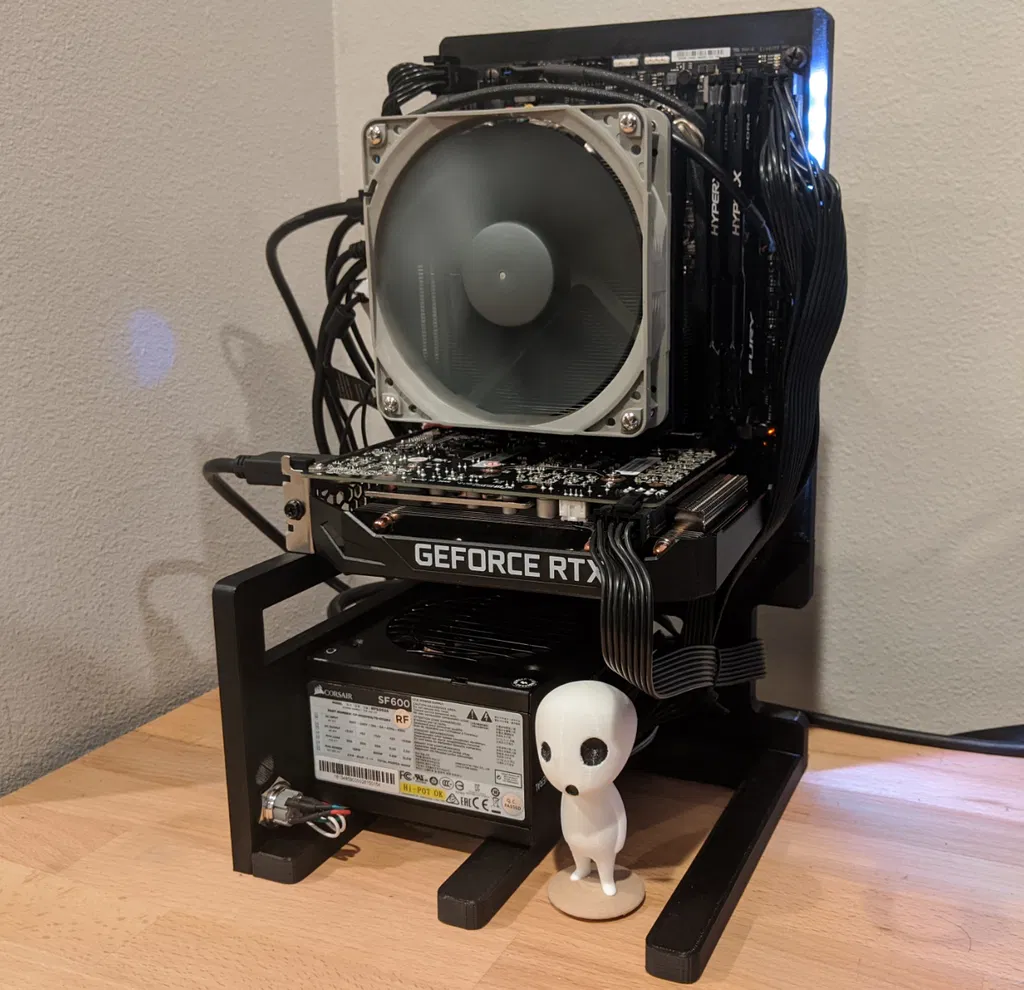

Tui đã mày mò tạo vỏ case PC Mini-ITX khung mở (Open Frame) kích thước 10.6L, tối ưu cho việc in 3D trên Ender 3, không cần support và sử dụng SFX PSU. Thiết kế ít chi tiết, dễ lắp ráp, hỗ trợ Mini-ITX MB và GPU hai khe, có thể tùy chỉnh thêm HDD hoặc GPU ba khe.
Mô tả
Video về case: https://youtu.be/p2pK2BuXsXg
Đã ấp ủ tạo ra một case dạng Khung Mở (Open Frame) trong một thời gian rồi, nhưng sau khi xem cái này (https://www.instructables.com/id/Open-Frame-Mini-ITX-PC), tui mới quyết định làm một cái.
Ngay lập tức có mấy điểm tui muốn thay đổi:
Case đó cao hơn 400mm, to hơn cần thiết.
Muốn làm cái gì đó mà đa số mọi người đều in được, nên tui thiết kế để in trên máy Ender 3.
Không cần dùng support.
Dùng SFX PSU thay vì ATX. (CHỈNH SỬA: Đã thêm tùy chọn hỗ trợ ATX PSU)
Lắp ráp/ít chi tiết.

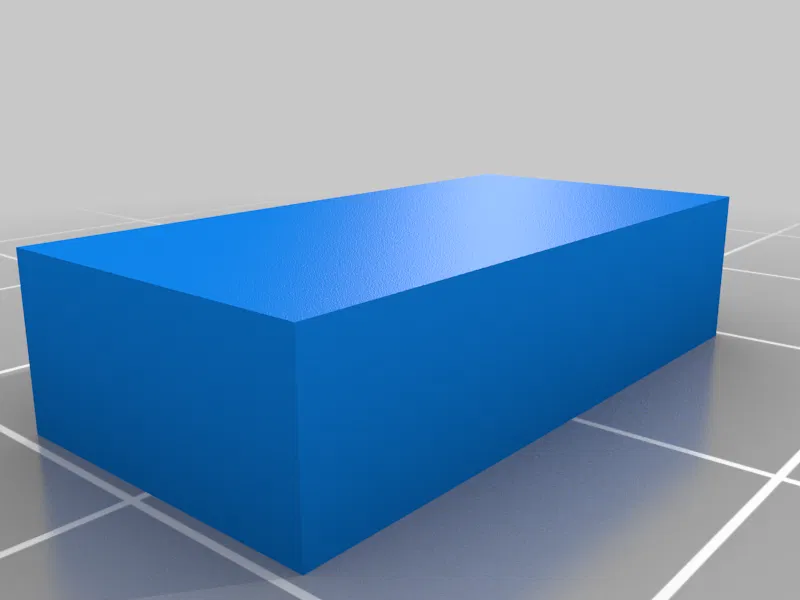

Cái case này in ra 4 mảnh, mỗi mảnh mất khoảng 4-6 tiếng. Bạn sẽ cần tổng cộng 12 cái chốt (peg) và tui khuyên bạn nên dán keo mấy cái chốt và các mảnh lại với nhau. Một chiến lược hay là in từng mảnh một cùng với mấy cái chốt để nối với mảnh tiếp theo. Như vậy bạn có thể dán chốt trong lúc chờ mảnh kế tiếp in xong.

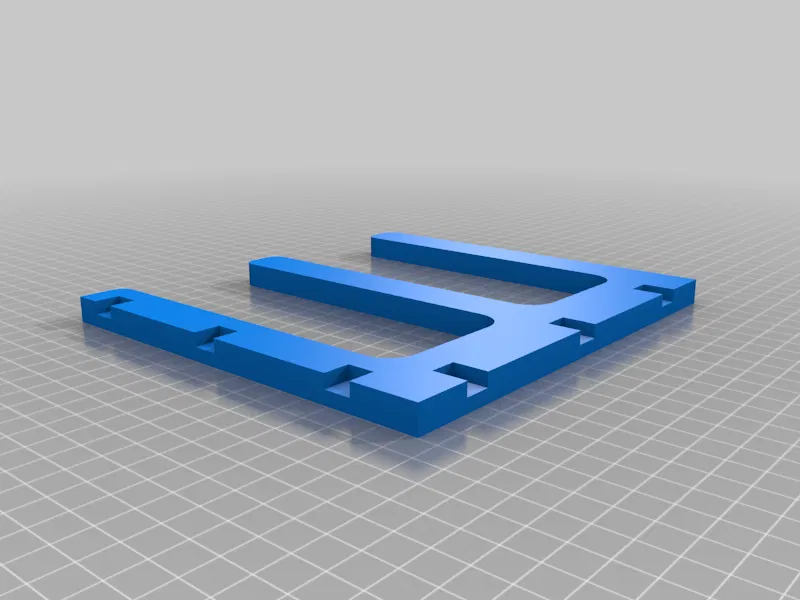

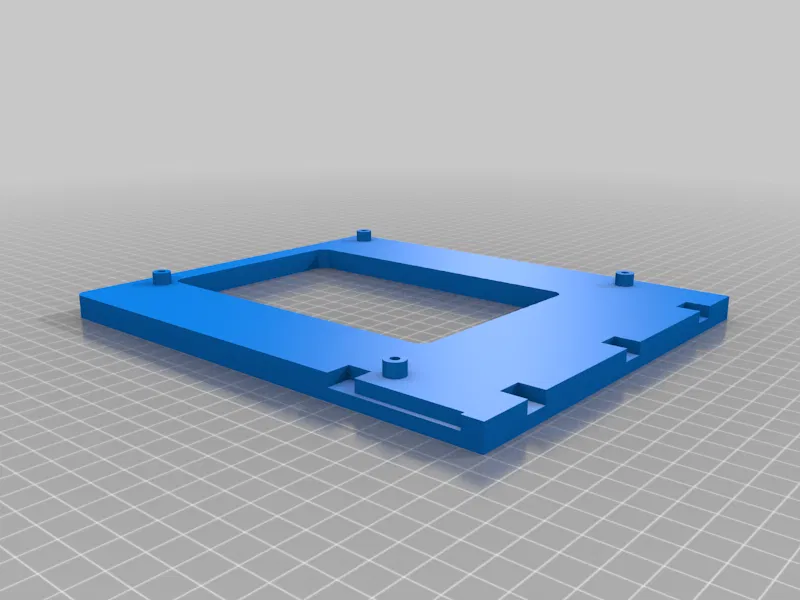

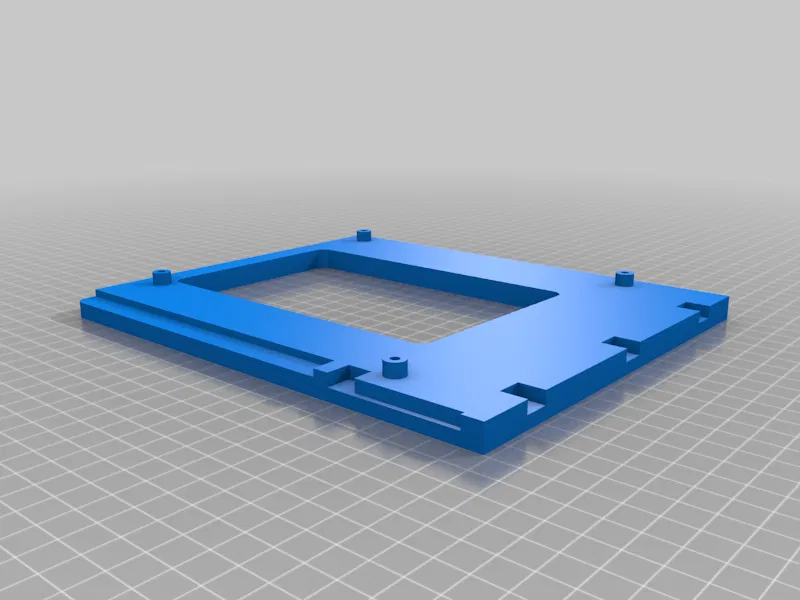

Thứ tự in đề xuất: MB, Back, PSU, Base.

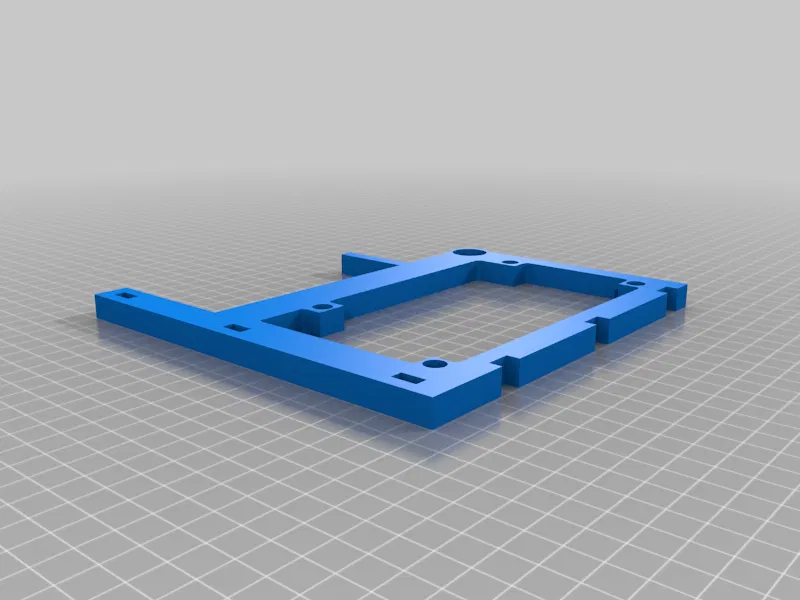

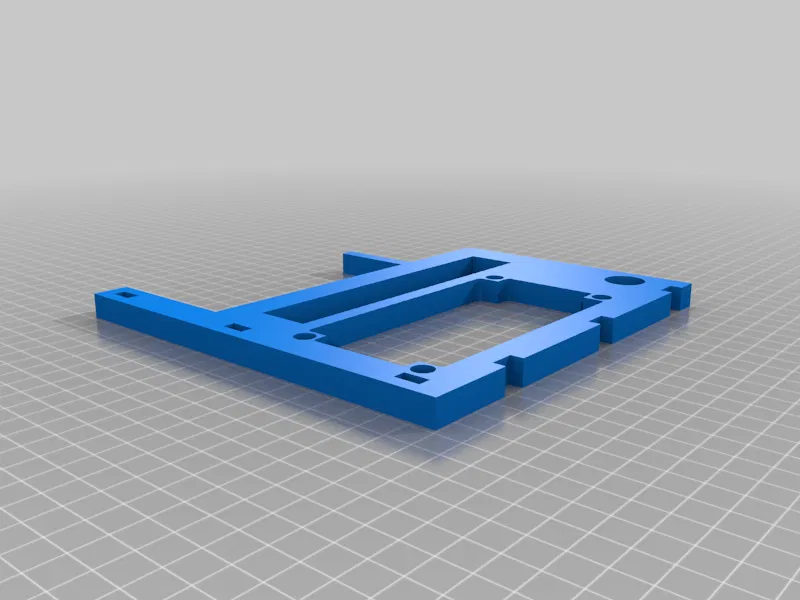

Mảnh PSU có lỗ chốt xuyên qua mà bạn có thể phải đóng bằng búa. Dùng ốc case cho MB và GPU, ốc thường cho PSU.
Hỗ trợ SFX/ATX PSU, Mini-ITX MB, GPU hai khe. Sẽ dễ dàng chỉnh sửa nếu bạn muốn thêm chỗ gắn HDD hoặc GPU ba khe.
Nút nguồn: https://ebay.us/Qt6JK2
Ốc vặn Case: https://ebay.us/Na4Uwj
CÀI ĐẶT IN 3D
Chiều cao lớp: .32mm
3 lớp vỏ ngoài
3 lớp trên/dưới
20% độ đặc (tui dùng cubic infill)
Không support
