Di Chuyển Hộp Nguồn Ender 5

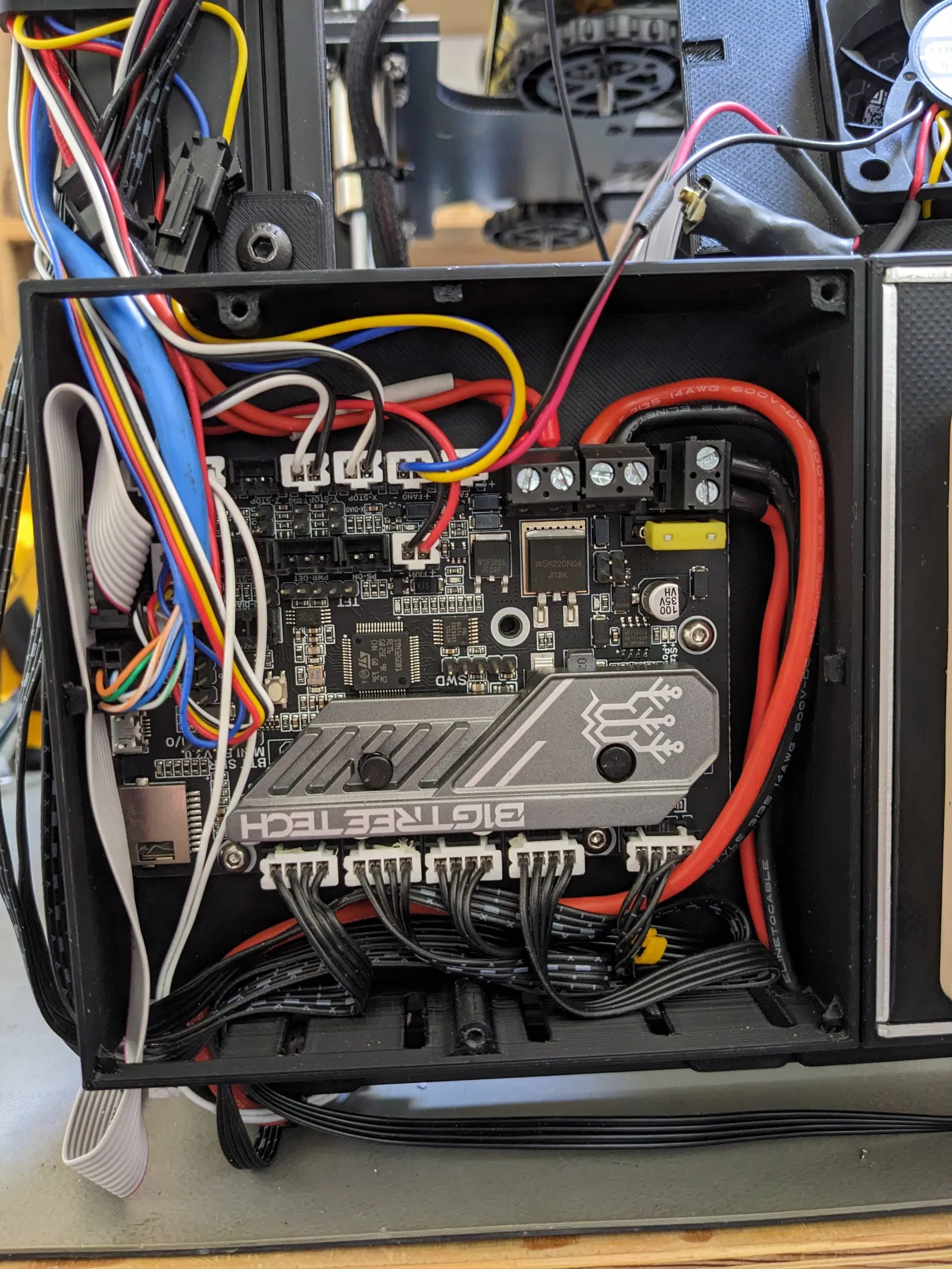

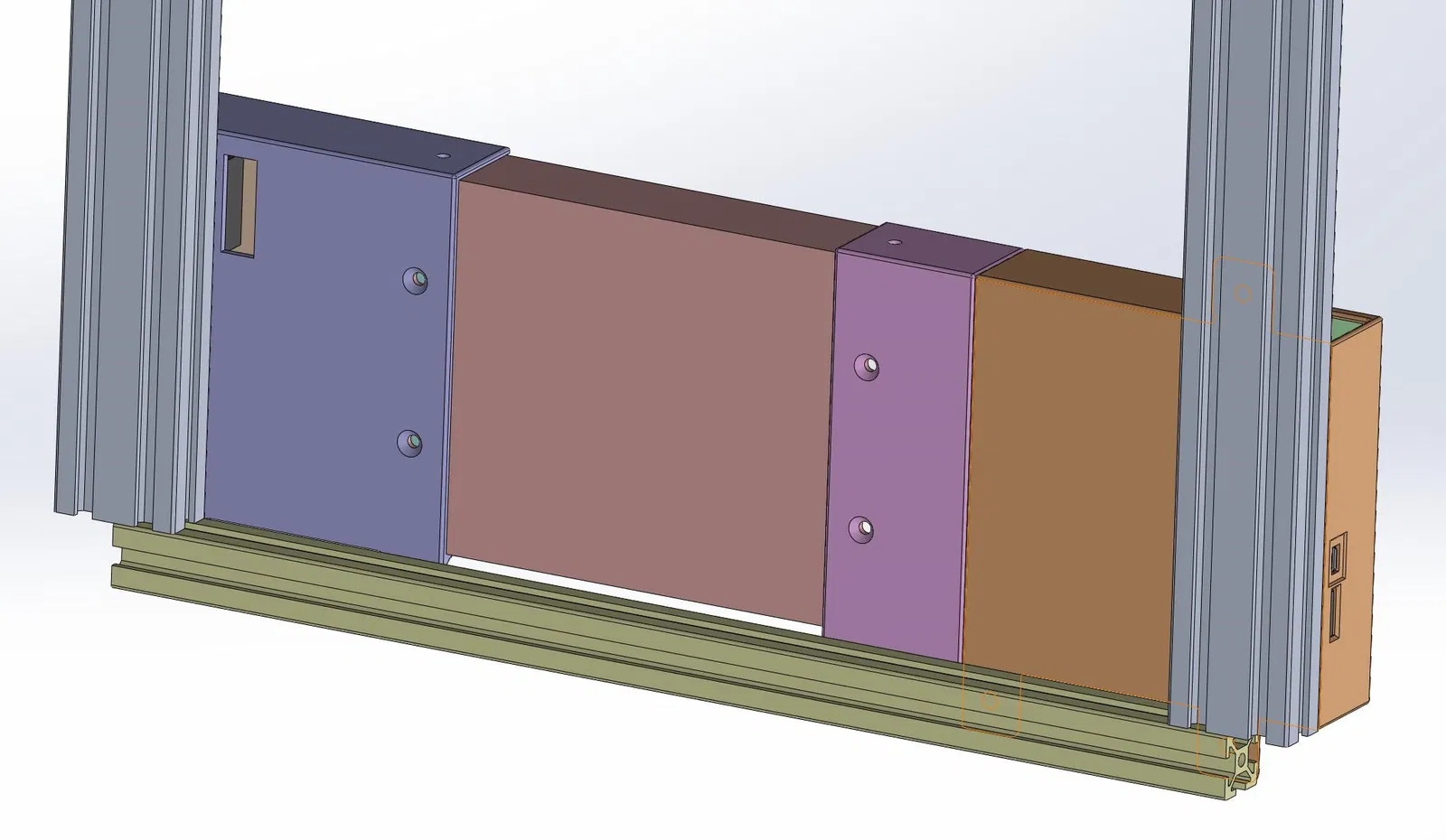

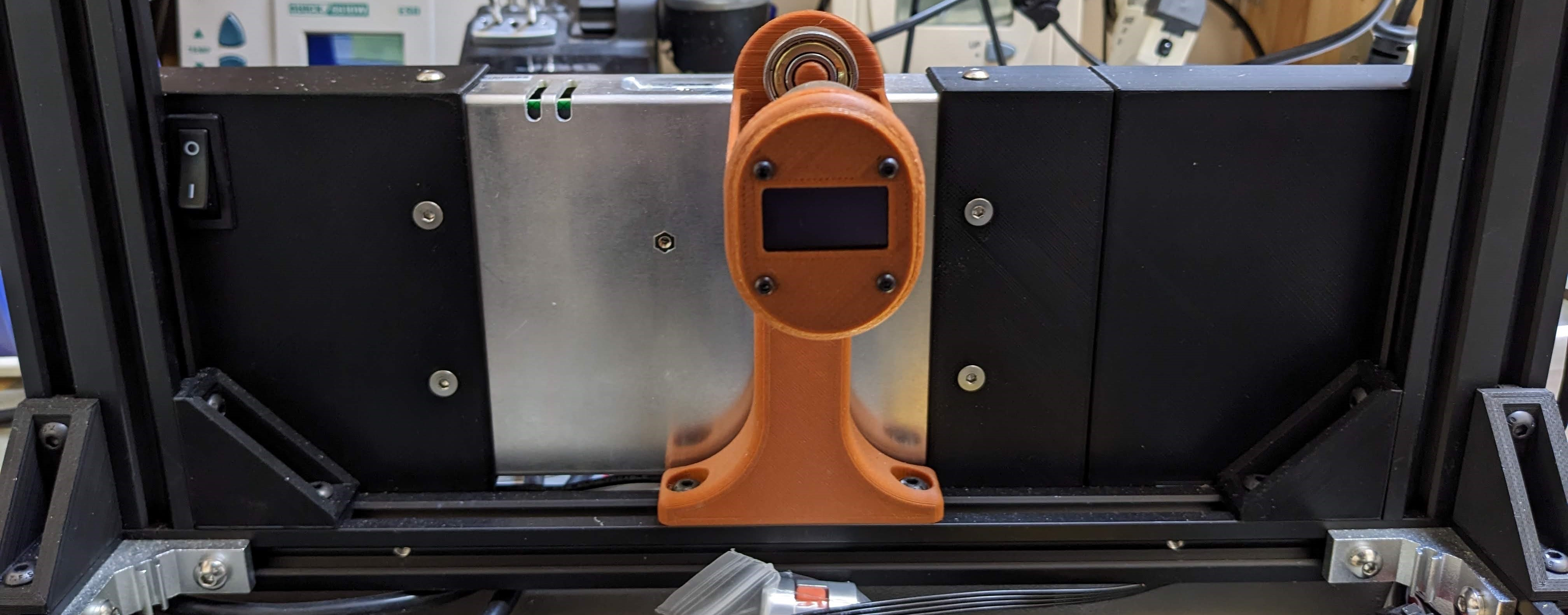

Bản độ này cho phép bạn di chuyển bộ nguồn và bo mạch điều khiển của Ender 5 ra phía sau máy.

Bạn sẽ cần nối dài cáp cấp nguồn cho màn hình, nhưng mình nghĩ các dây khác sẽ ổn. Mình đã cắt và bấm lại tất cả các dây của mình sau khi đã hài lòng với vị trí cuối cùng.

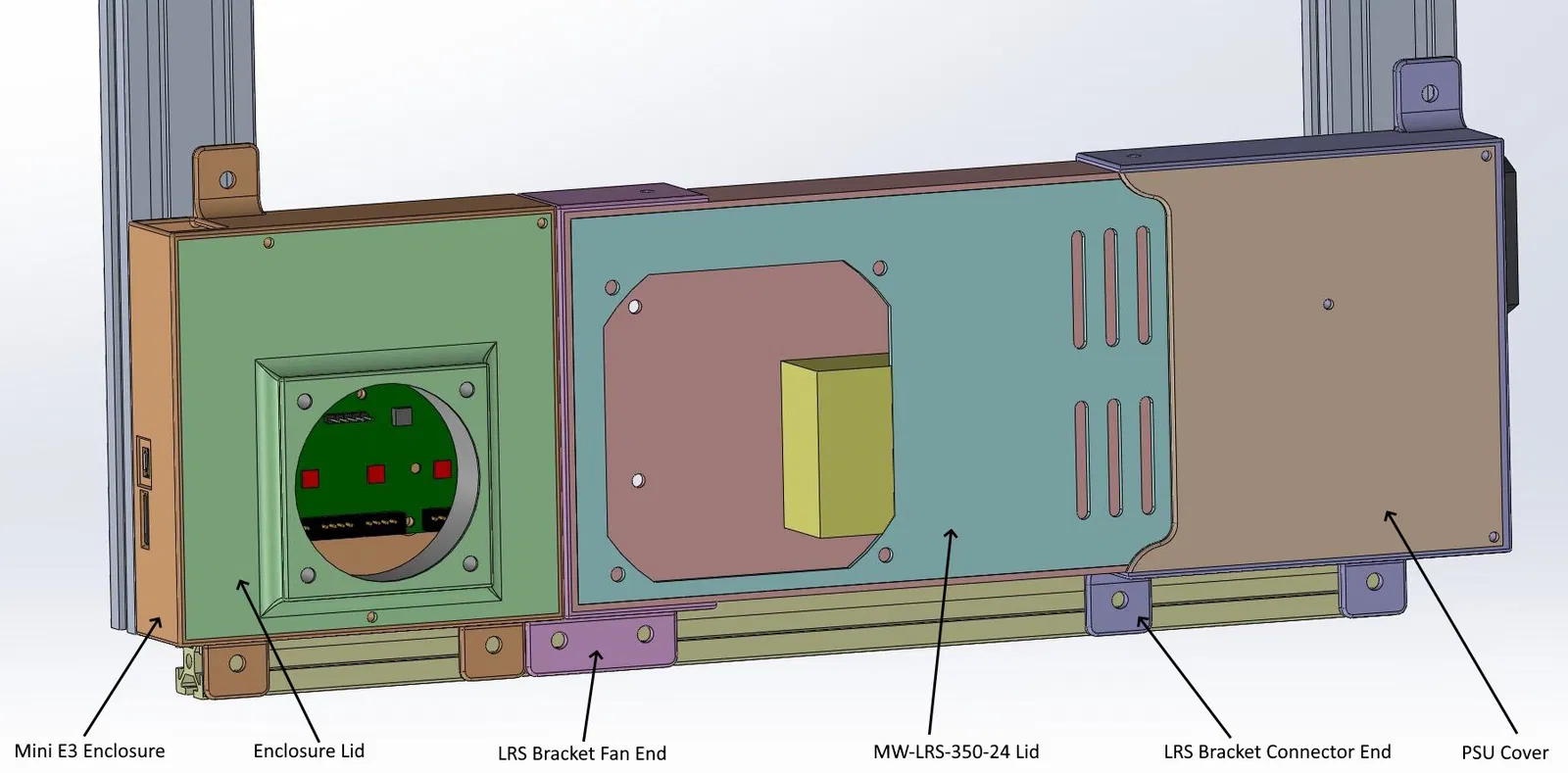

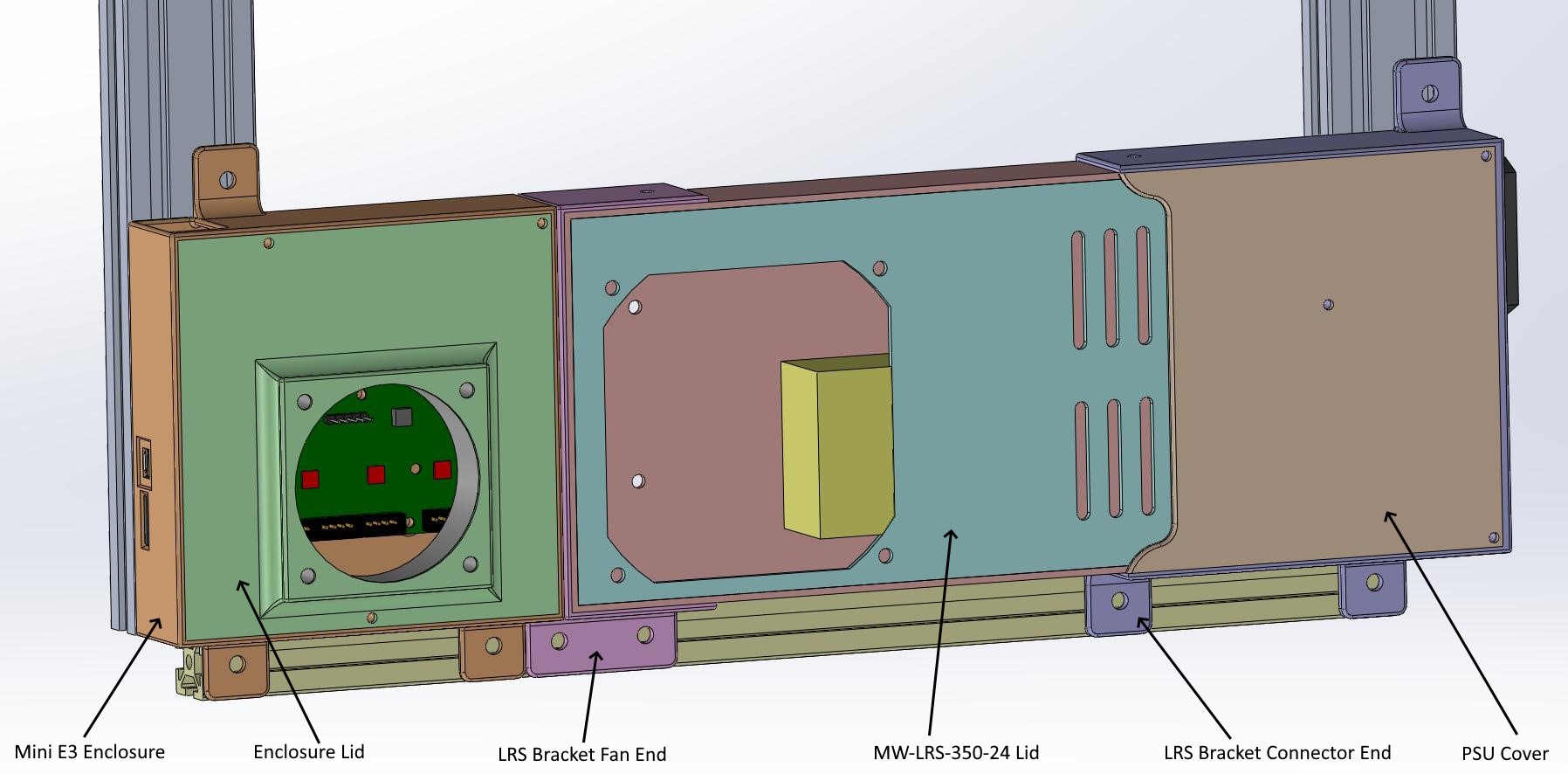

Mod này được thiết kế để hoạt động với:

• Creality Ender 5 Pro (có thể dùng được cả trên bản thường).
• SKR Mini E3 – nhưng cũng có thể dùng với bo mạch gốc, vì nó có vị trí USB và lỗ gắn tương tự – nhưng nhớ kiểm tra khoảng trống cho quạt nhé!
• Bộ nguồn Mean Well LRS-350-24. Các lỗ gắn của bộ nguồn khác có lẽ cũng có vị trí tương tự và tương thích.
• Sử dụng công tắc nguồn AC của vỏ Creality gốc
• Bất kỳ quạt 24V nào kích thước 60mm (dày tối đa 15mm)
• Bất kỳ quạt 24V nào kích thước 90mm
• Lưới che quạt phù hợp: bạn có thể in lưới bảo vệ đi kèm ở đây, hoặc dùng lưới kim loại có sẵn của bạn

Các bộ phận khác cần thiết:

• Ổ cắm IEC Schurter 6100.3300
• 8 bu lông M5 và 8 đai ốc T để gắn vào khung T-slot của Ender
• 6* bu lông M3x6 để cố định các nắp che (bất kỳ loại nào từ M3x4 đến M3x10 đều được)
• 4* bu lông đầu chìm M4x3 để gắn bộ nguồn vào giá đỡ (mình lấy từ vỏ Creality gốc)
• 2 bu lông M3x6 2 đai ốc để cố định ổ cắm IEC
• Vật liệu để gắn lưới che quạt vào quạt
• Các loại đai ốc và bu lông linh tinh khác mà mình có thể đã quên

Lưu ý khi lắp ráp:

• Tùy thuộc vào độ chính xác khi in, bạn có thể cần phải cắt tỉa xung quanh ổ cắm USB bằng dao sắc. Mình thấy của mình bị lệch khoảng 0.5mm, nhưng chưa tìm hiểu lý do.
• Không bộ phận nào quá lớn để in trên máy Ender 5 tiêu chuẩn. Kích thước lớn nhất cần in là 159mm, hoặc 198mm nếu bạn in cả nắp che bộ nguồn.
• Có thể cần hỗ trợ cho lỗ cắm IEC và chắc chắn là cần cho Nắp che. Nếu không, các cài đặt infill và tường tiêu chuẩn là ổn.
• Có một khớp nối "lồi" giữa Nắp che Mini E3 và Giá đỡ LRS, cũng có thể cần tỉa bớt một chút, khớp nối này giúp giữ cụm lắp ráp cuối cùng chắc chắn.
• Phần giá đỡ ở đầu nguồn điện AC khá chật để lắp dây điện AC và công tắc. Mình khuyên bạn nên cách điện tất cả các khu vực lộ ra bằng ống co nhiệt.

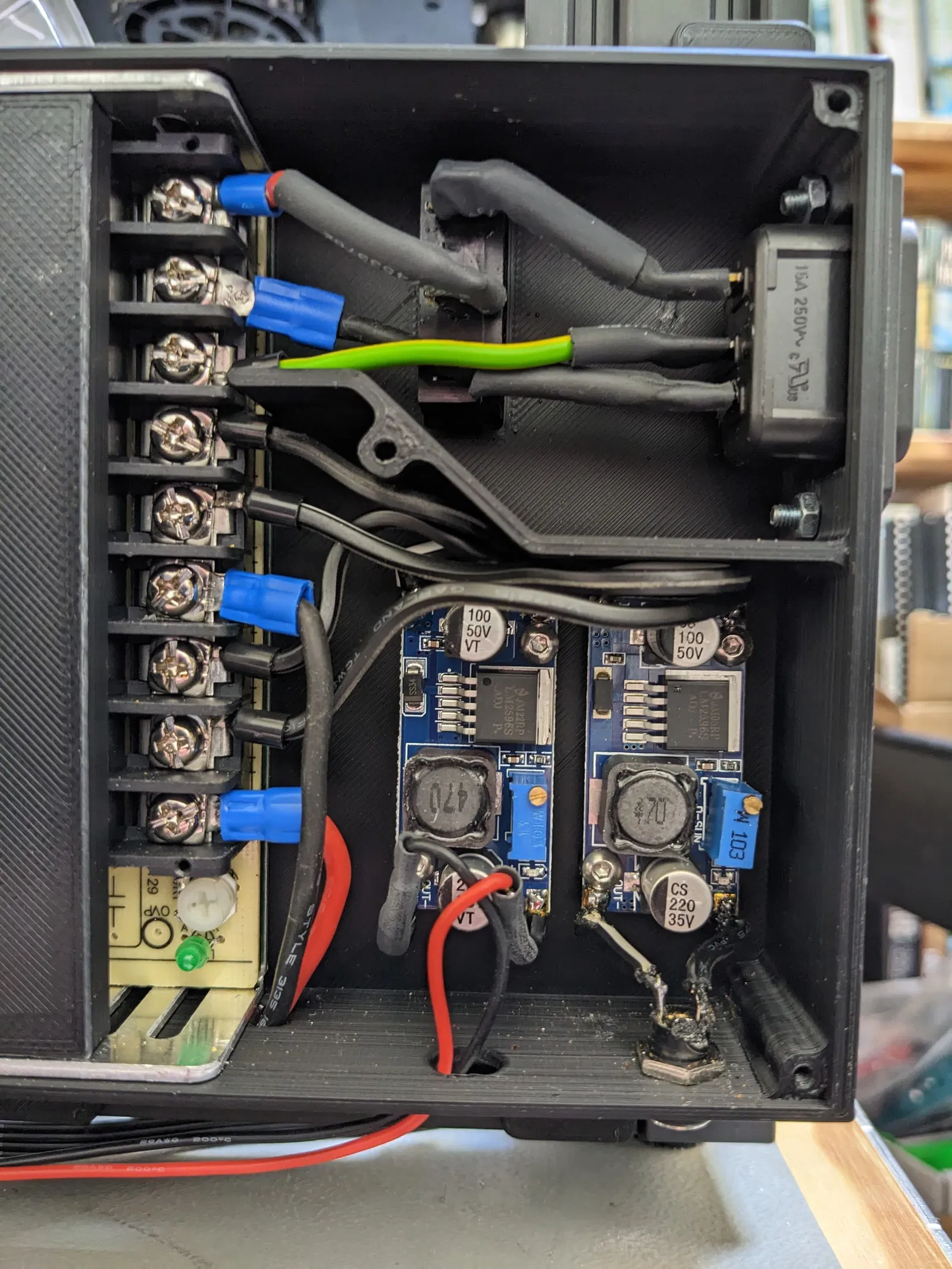

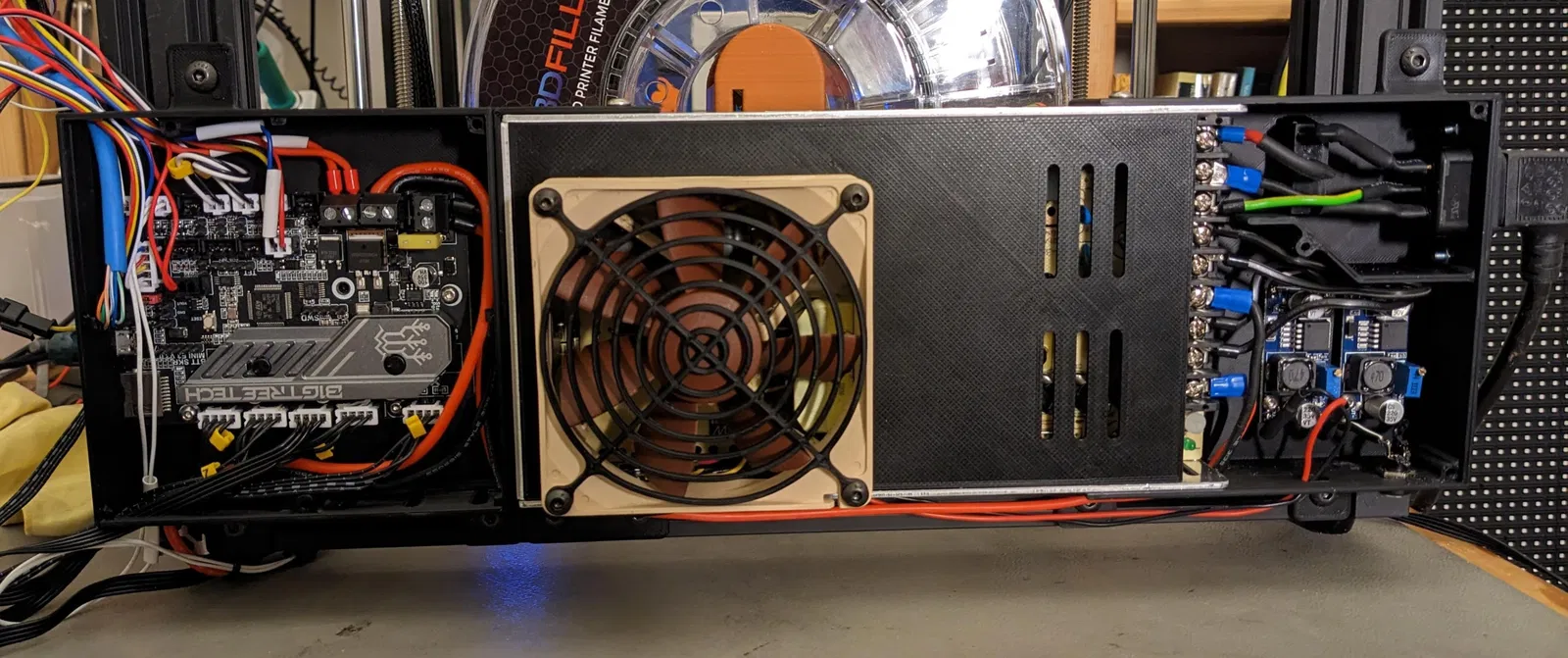

• Có không gian bên trong cho một vài bộ điều chỉnh DC buck – mình dùng chúng để tạo ra điện áp 12V và 5V cho các phụ kiện như đèn, thông qua một số ổ cắm DC tròn được gắn ở mặt dưới.
• Dây dẫn điện 24V DC từ bộ nguồn đến bo mạch chủ được chạy "bên ngoài", dọc theo đáy của cụm lắp ráp.
• Đảm bảo quạt bạn dùng là loại 24V, vì đó là điện áp của quạt gốc.
• Bộ nguồn cuối cùng sẽ có một vài khe thông gió lộ ra. Đừng làm như mình, đánh rơi một vòng đệm kim loại vào đó khi nó đang bật.
• Nắp bộ nguồn thay thế phải được sử dụng với lưới che quạt, để tránh những ngón tay tò mò hoặc vụng về chạm vào điện áp AC.
• Các lỗ gắn trên lưới che quạt in 3D có thể hơi chật, và cần được khoan rộng ra một chút nếu bạn dùng vít tự taro lớn đi kèm quạt.

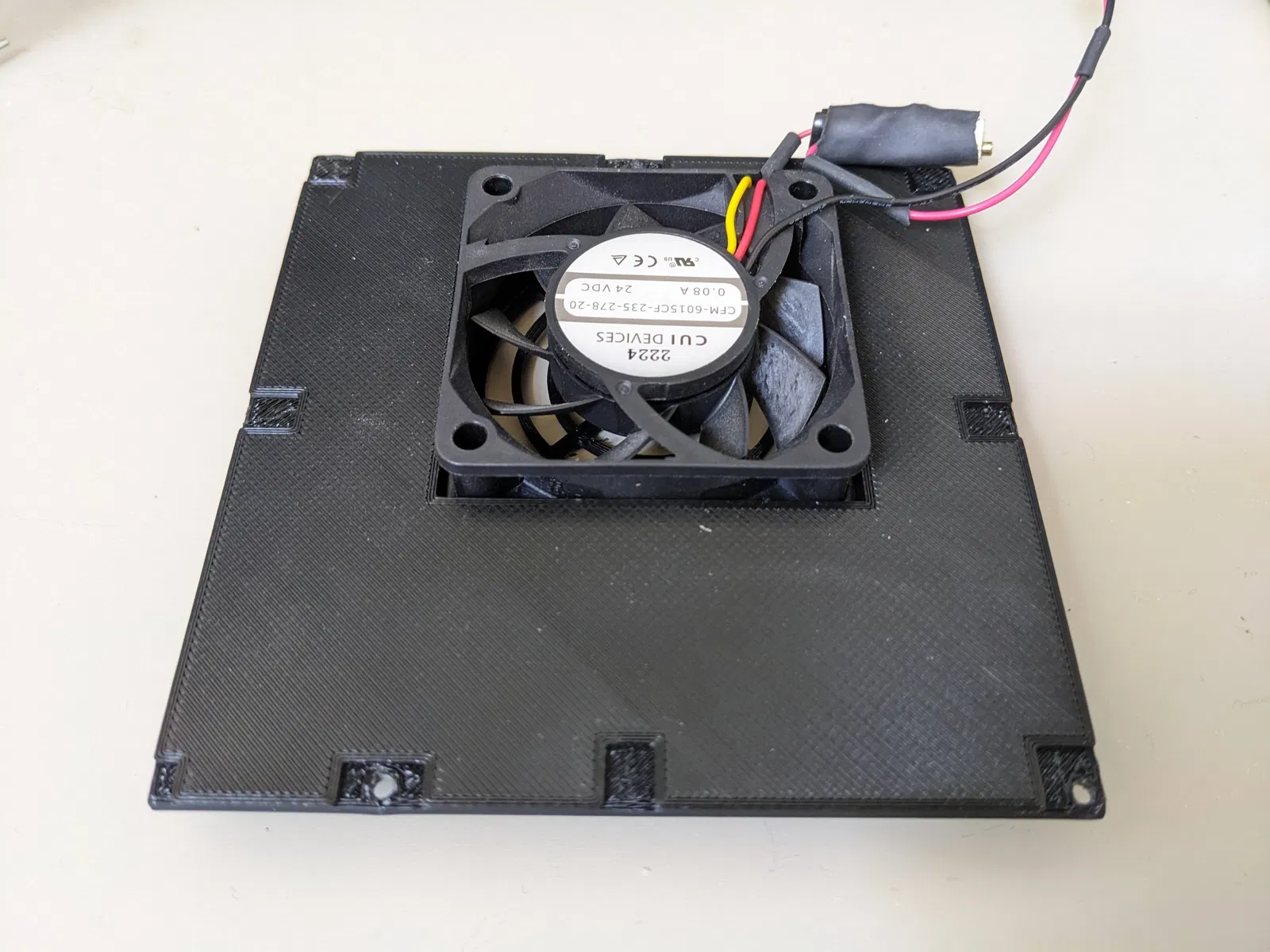

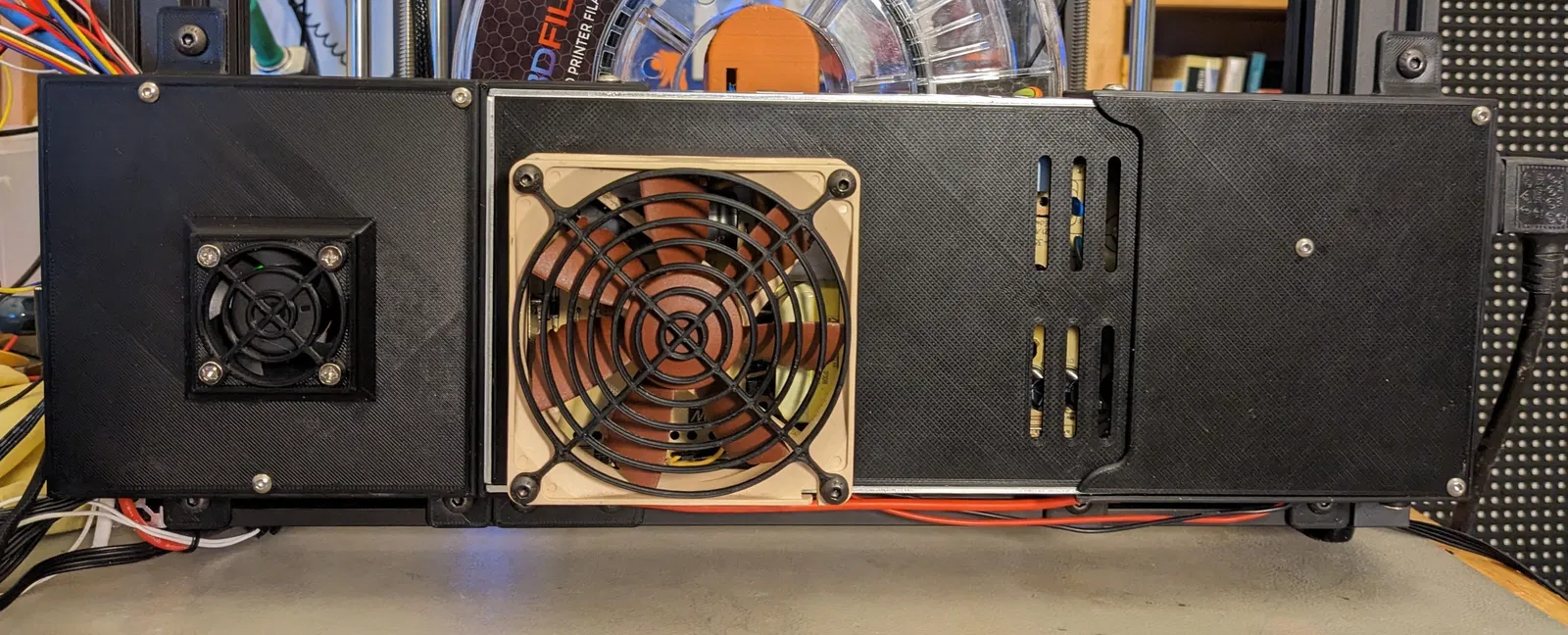

• Quạt 60mm trong nắp che bộ nguồn sẽ treo xuống gần bo mạch chủ. Khoảng trống này đủ cho SKR Mini E3, nhưng hãy kiểm tra kỹ nếu bạn đang sử dụng bo mạch chủ khác.

Mình ban đầu lắp cái này cách đây một năm, nên nếu có thông tin gì quên, cứ cho mình biết nhé!
