Đế VESA 75mm Gắn Dưới Cho TBS Source One V4

Tóm tắt

Cái đế này cho phép gắn bất cứ thứ gì có chuẩn VESA 75x75mm M4.

Một ví dụ về thứ có chuẩn VESA như vậy là Vỏ Raspberry Pi 4B này (https://www.thingiverse.com/thing:1815268).

Bản FreeCAD cũng được đính kèm, lưu ý là một vài ràng buộc có thể hơi khó điều chỉnh nhưng nó vẫn hoàn toàn có thể thay đổi thông số.

Trong tương lai, khi có thời gian và điều kiện cho phép, tôi sẽ từ từ thêm các đế gắn vào điểm cứng 75mm x 75mm.

Hướng dẫn in

Cài đặt in nào cũng được vì bộ phận này được thiết kế để in như nguyên bản.

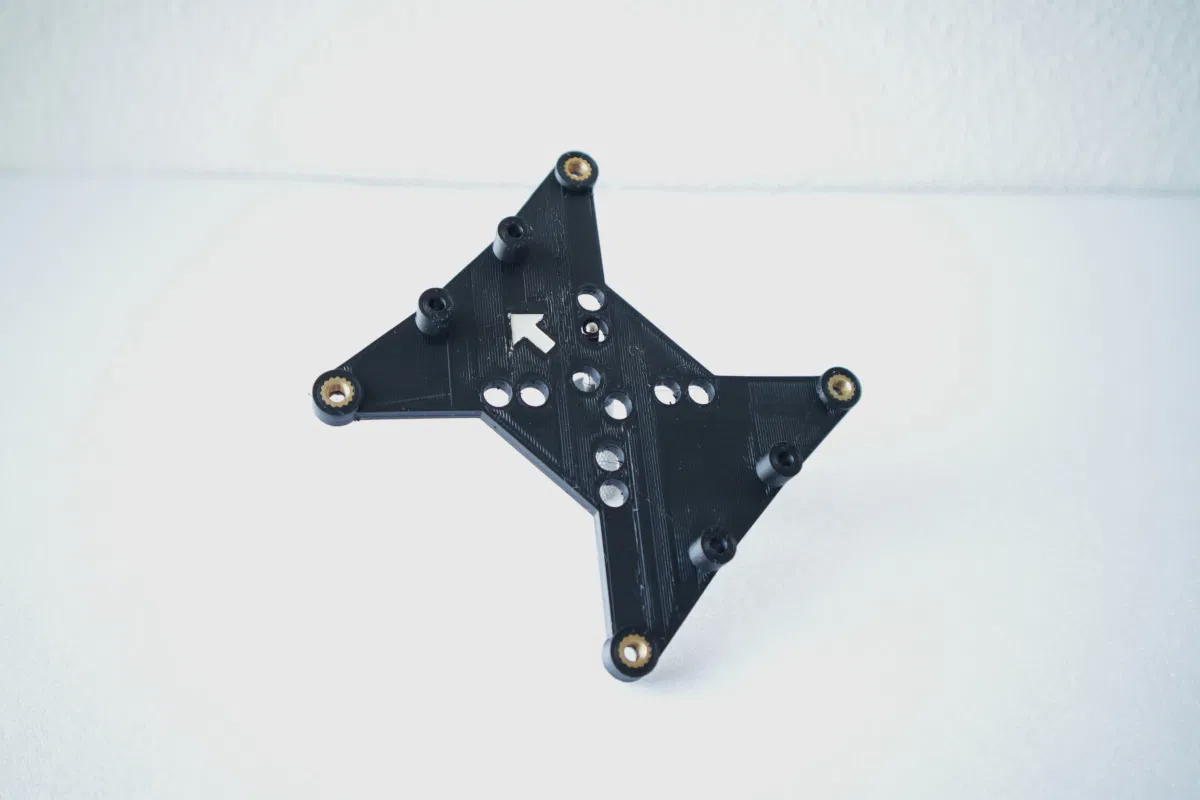

Ảnh là bộ phận được in bằng Black PLA+ từ 3D Fillies Australia, đầu phun 0.4mm, lớp cao 0.3mm, 3 lớp chu vi, 3 lớp đặc trên và dưới, 15% độ đặc.

Sau khi in, sử dụng ốc ren xoáy M4x4 từ CNC Kitchen. Tôi khuyên bạn nên khoan lỗ M4 lên 4.5mm để dễ lắp ráp.

LƯU Ý: Để gắn cái này vào khung TBS Source One V4, bạn phải dùng ốc cỡ M3x20mm để ren bắt vào các trụ đỡ. Đừng dùng ốc quá dài vì trụ đỡ trong bộ kit không có ren hết chiều dài.

Tùy chọn, bạn có thể dùng bút dạ để tô mũi tên cho dễ nhìn như trong ảnh.

Cách làm ra nó

Sử dụng FreeCAD để ""thiết kế ngược"" lại các file DXF mà TBS cung cấp như một phần của dòng Source One để lấy kích thước. Điều quan trọng nhất cần lưu ý là, trong khi kích thước ngang hai bên luôn là 24mm, thì khoảng cách từ trước ra tâm (tâm của lỗ stack 30.5x30.5mm) là 35.25mm, còn khoảng cách từ sau ra tâm là 37.05mm.

Nhật ký thay đổi

• 28 tháng 12 năm 2023 - Xuất bản bản in được
• 28 tháng 12 năm 2023 - Đổi giấy phép từ CC BY SA sang GPL v3 để phù hợp với giấy phép của TBS Source One V4
