Cáp treo (hoạt động hoàn chỉnh)

Đây là một trong những dự án tôi thích nhất từng làm! Tôi mất khoảng 35 giờ để thiết kế, 80 giờ để in và thêm vài giờ để thử nghiệm. Tôi đã cho nó chạy hàng giờ mà không gặp bất kỳ vấn đề hay trục trặc nào. Nhìn nó rất thật.

Tổng cộng các bộ phận (in 3D, ốc vít…) khoảng 250 cái. Bạn sẽ tìm thấy tất cả các tệp g-code trong các tệp tải xuống nên bạn không cần phải tự cắt lát mọi thứ (vì có rất nhiều bộ phận), nhưng tôi cũng sẽ tải lên tất cả các tệp STL. Tôi khuyên bạn nên sử dụng các tệp g-code tôi đã tải lên vì có quá nhiều bộ phận cần in. Các tệp g-code bao gồm tất cả các bộ phận! Chỉ một vài mảnh cần được in với vật liệu hỗ trợ nhưng tôi đã bao gồm chúng trong các tệp g-code.

Các bộ phận được in bằng máy Ender 3 V2 với chiều cao lớp là 0,2mm và tốc độ 25 mm/s (bạn có thể tăng tốc độ trong khi in nếu muốn). Các bộ phận dễ in, không gặp khó khăn.

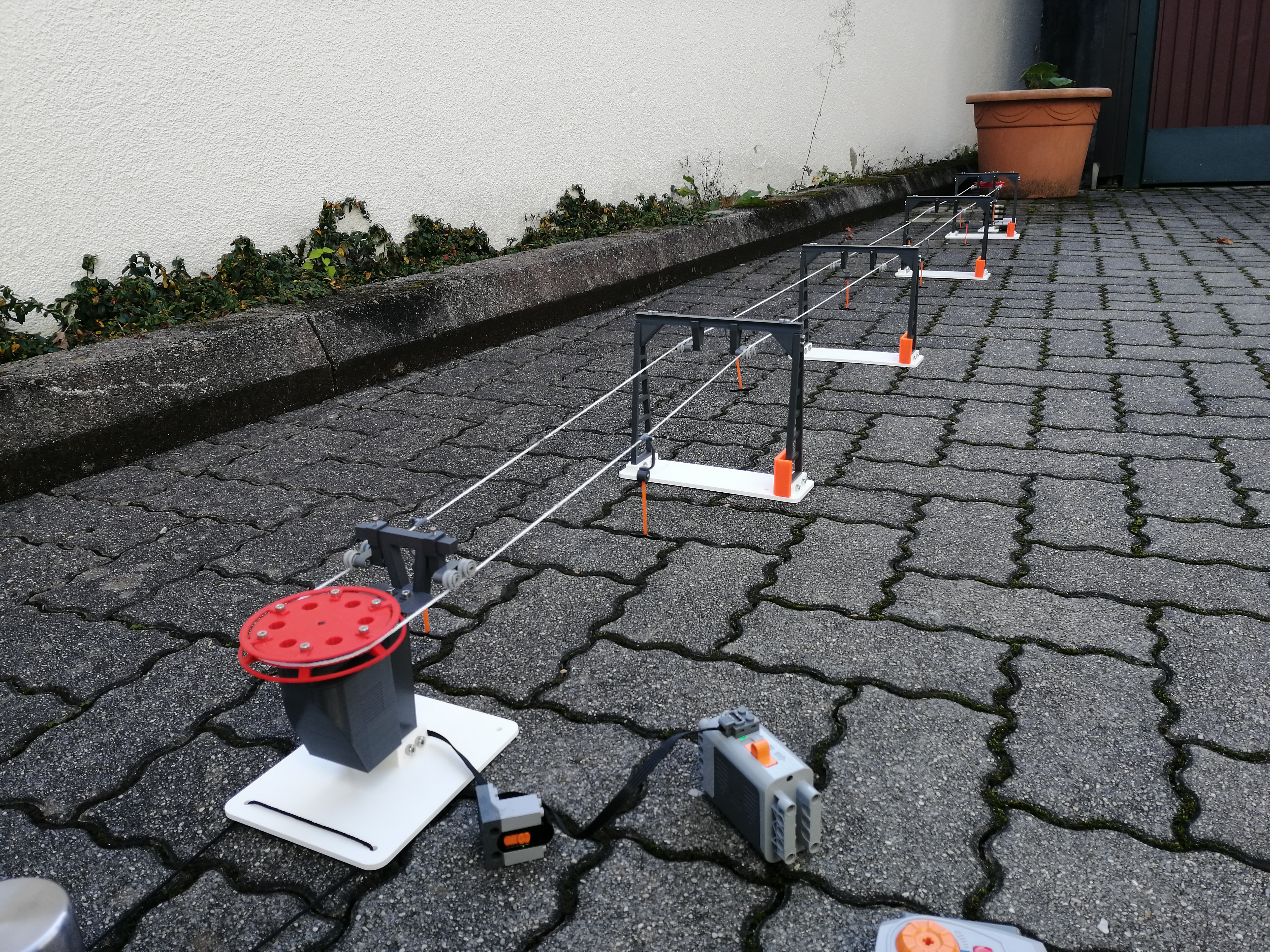

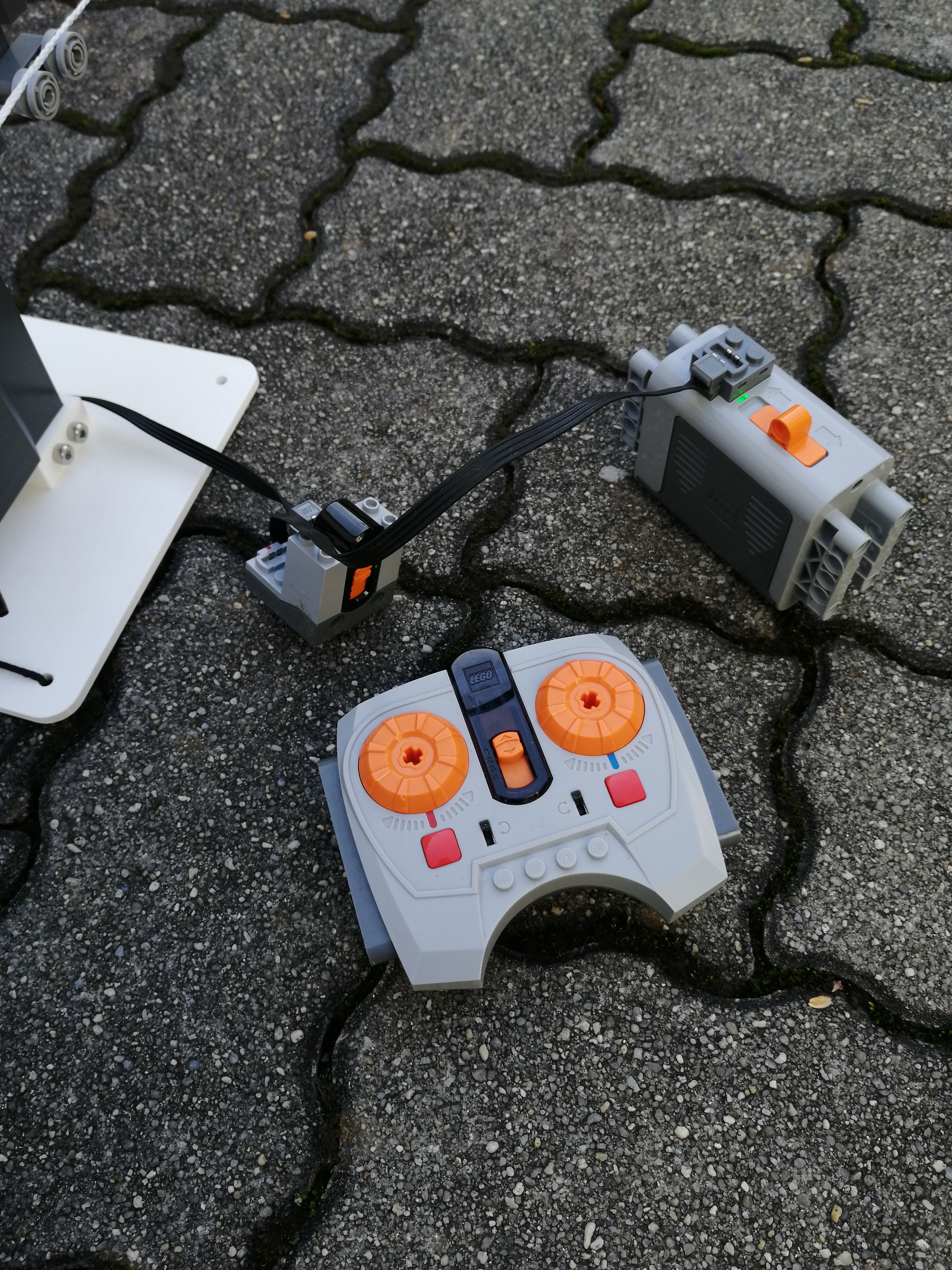

Nó được cấp nguồn bởi động cơ Lego Technic Powered Up và để điều khiển, tôi đang sử dụng bộ điều khiển từ Lego (8879) để giảm tốc độ một chút. Bạn cũng có thể sử dụng động cơ và bộ điều khiển của riêng mình. Nhưng tôi nghĩ Lego là một cách rẻ hơn và tiện lợi hơn để thực hiện.

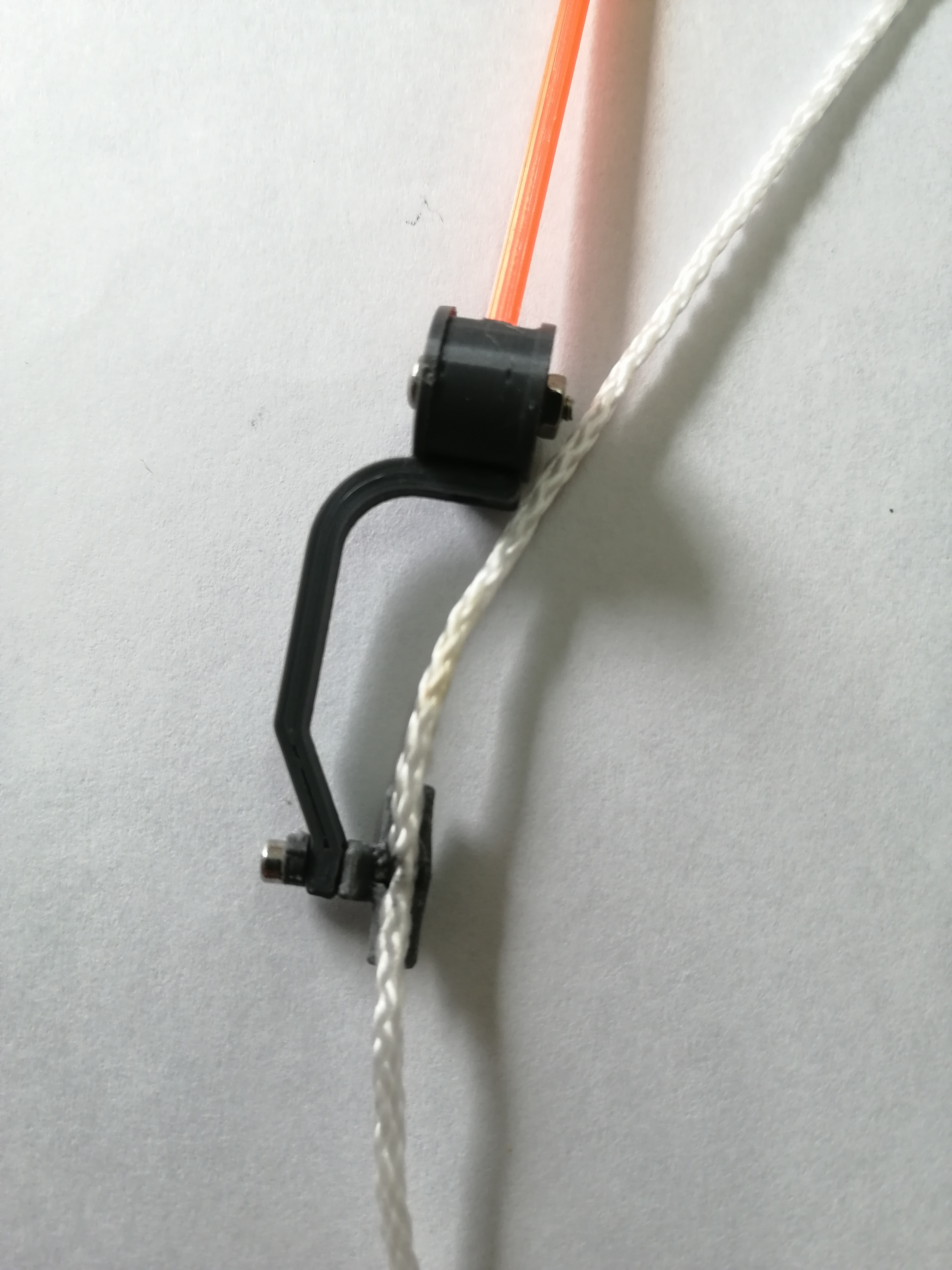

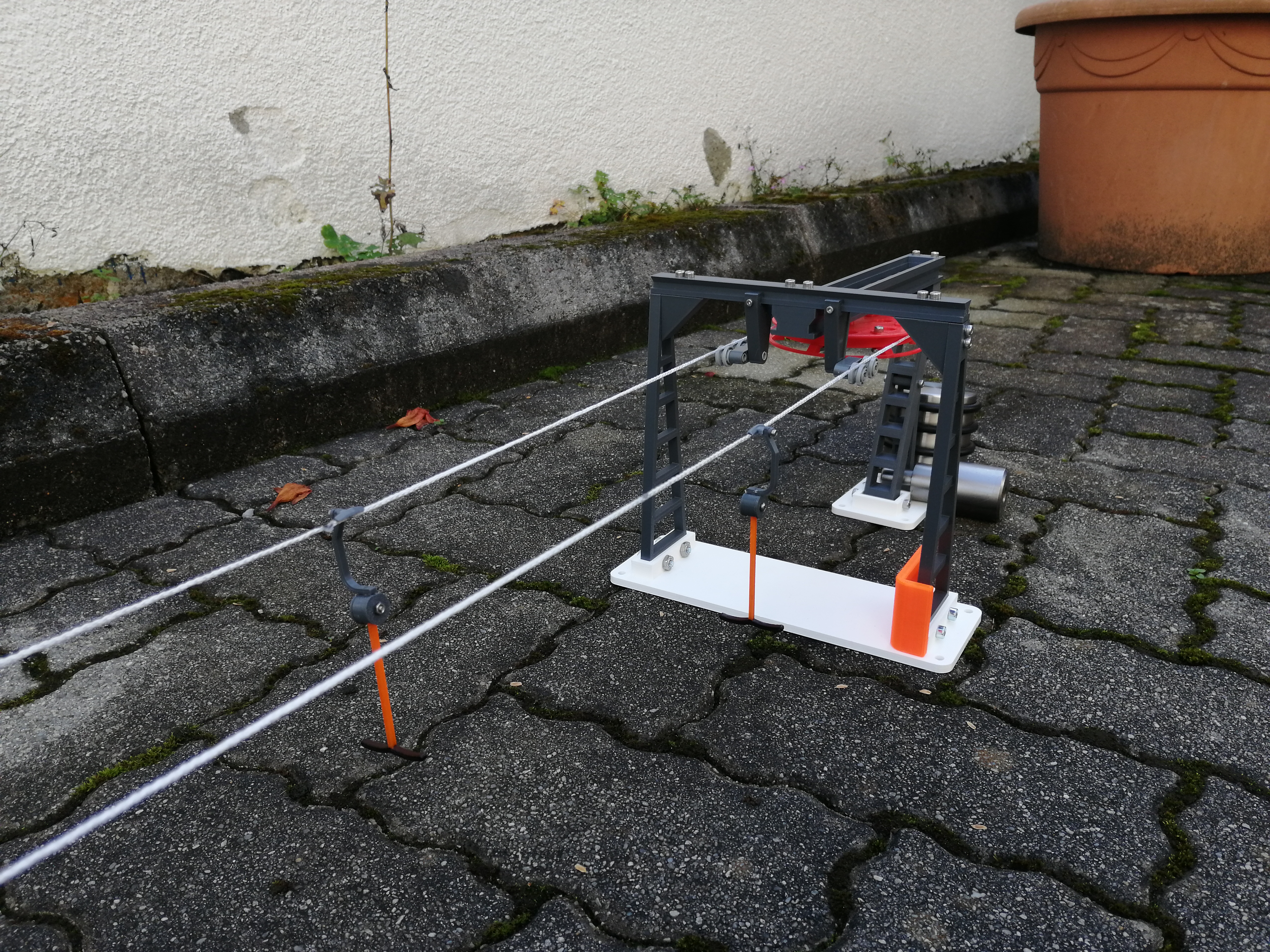

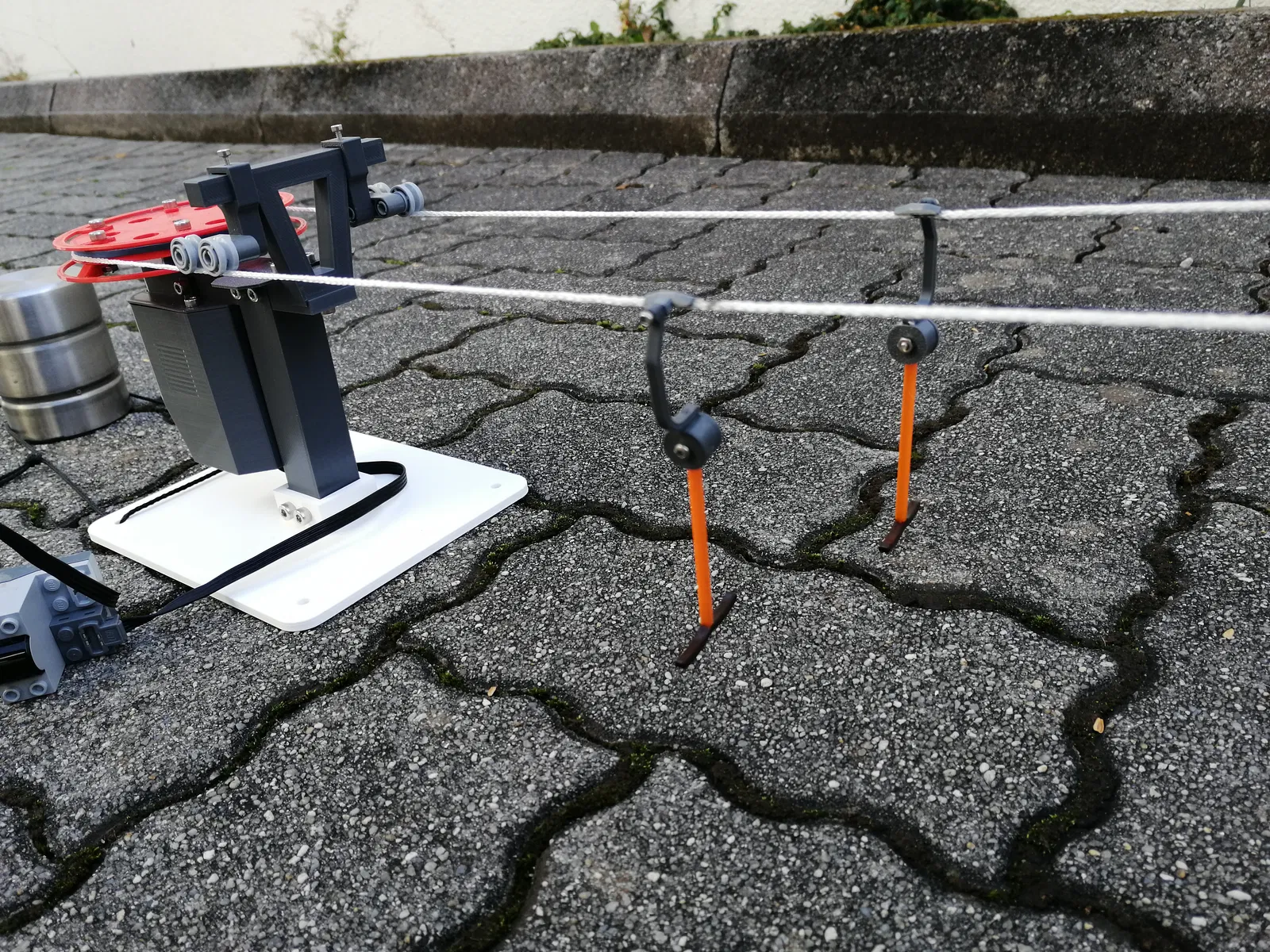

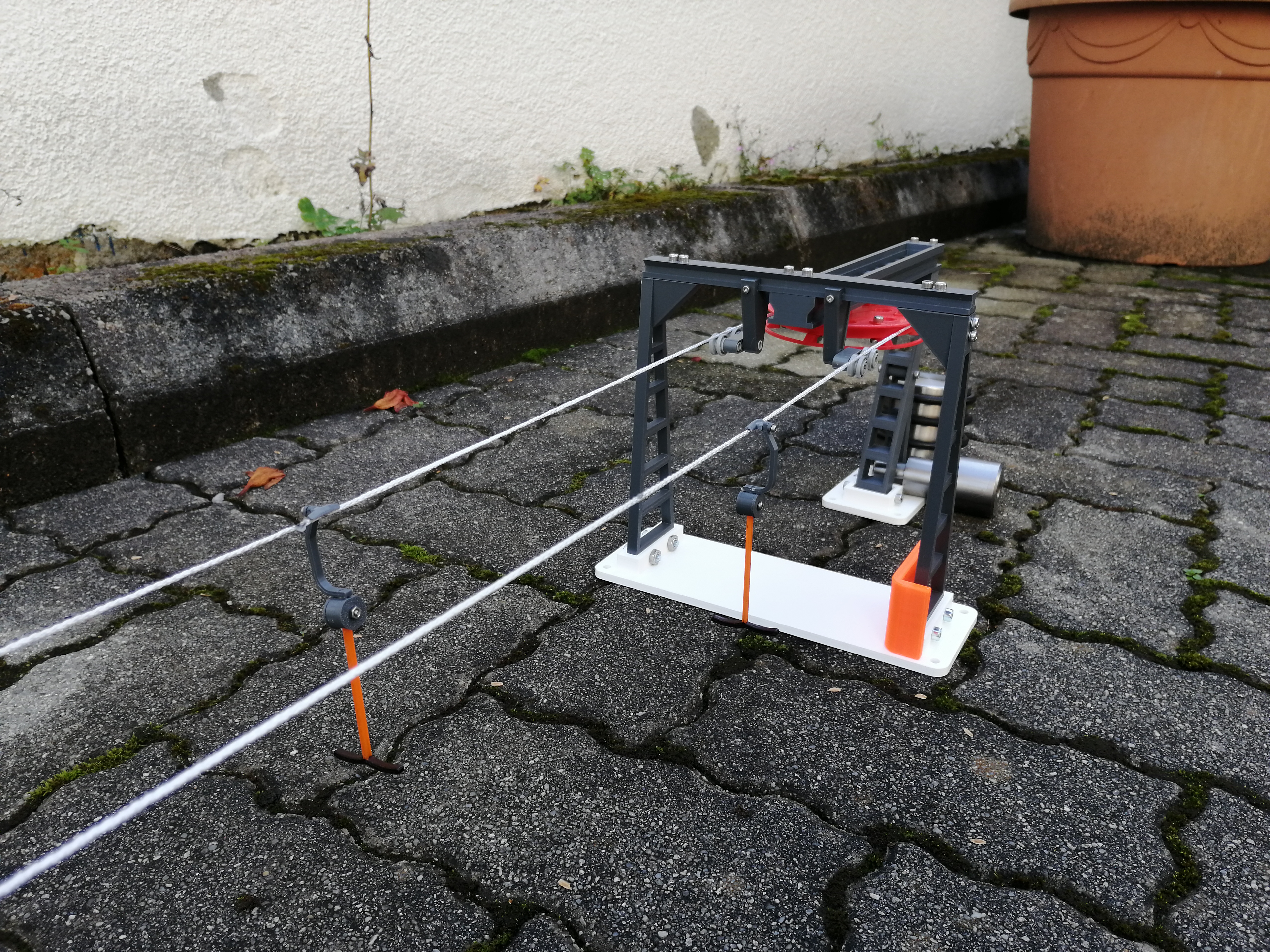

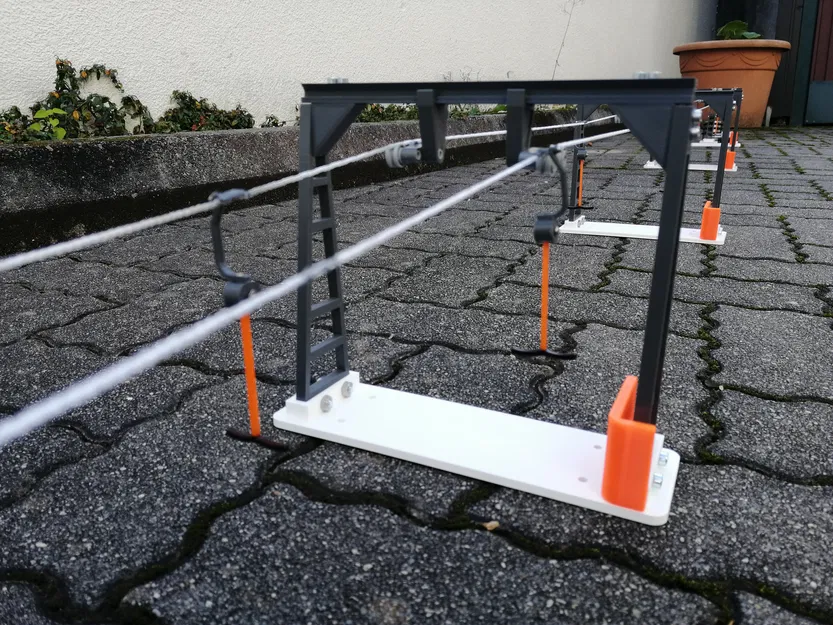

Các thanh T-Bar được gắn vào sợi dây 1,5mm mà tôi đã dán các đầu lại với nhau (tránh nút thắt). Để gắn chúng, bạn chỉ cần kẹp sợi dây vào rãnh trên thanh T-Bar. Để giữ chặt, chỉ cần vặn ốc M2 vào. Phần đó đã được hiển thị trong hình ảnh!

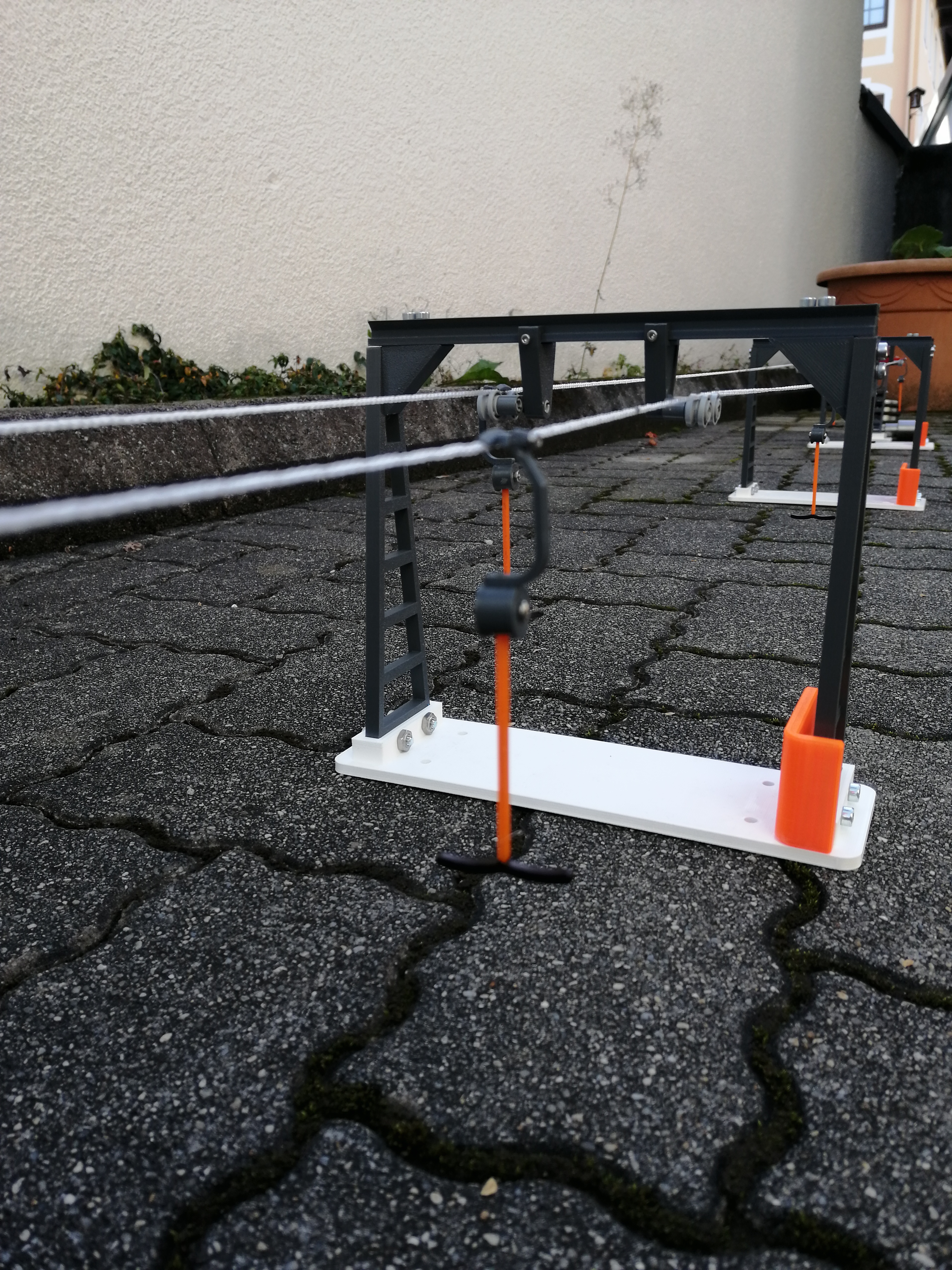

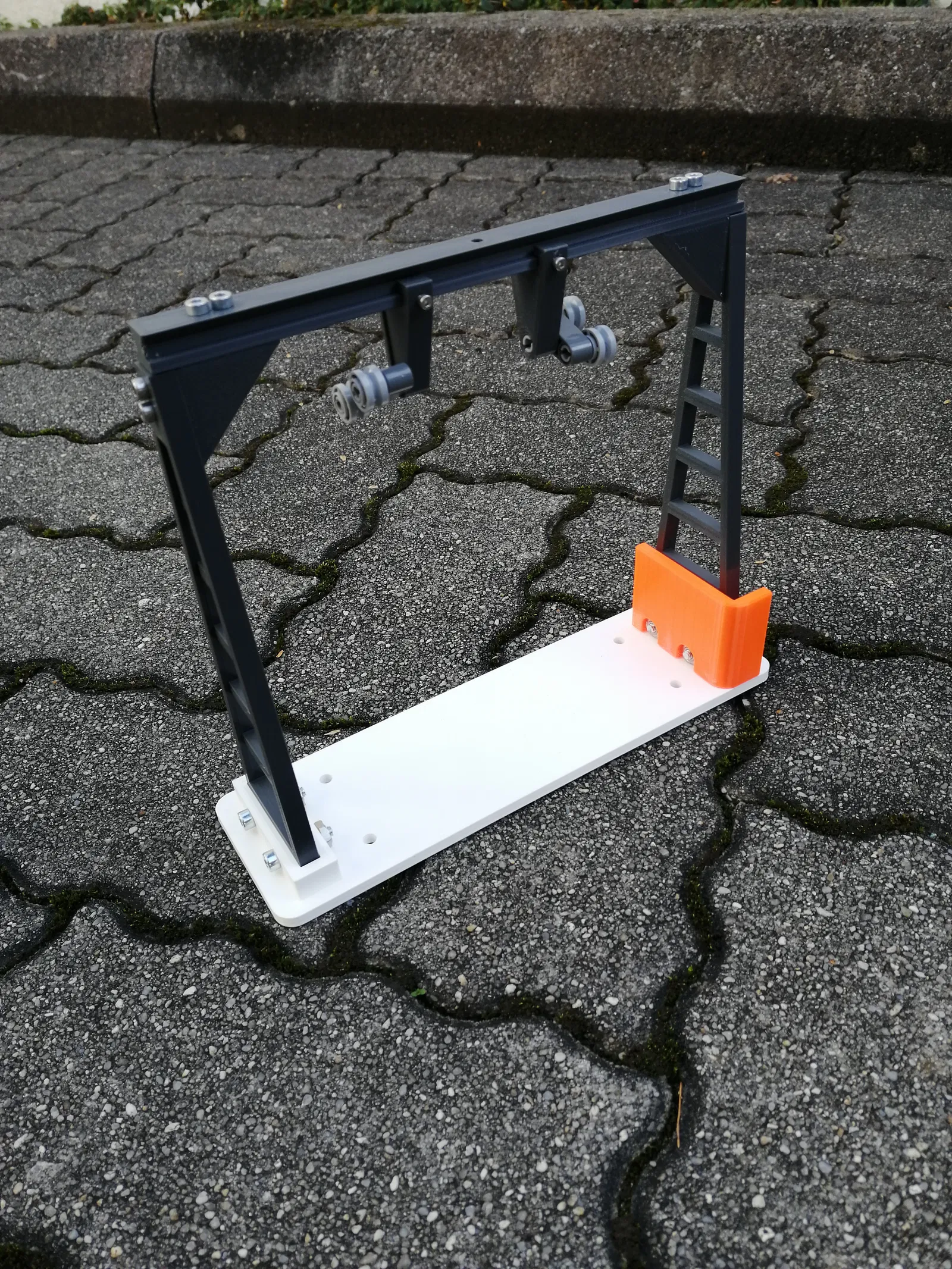

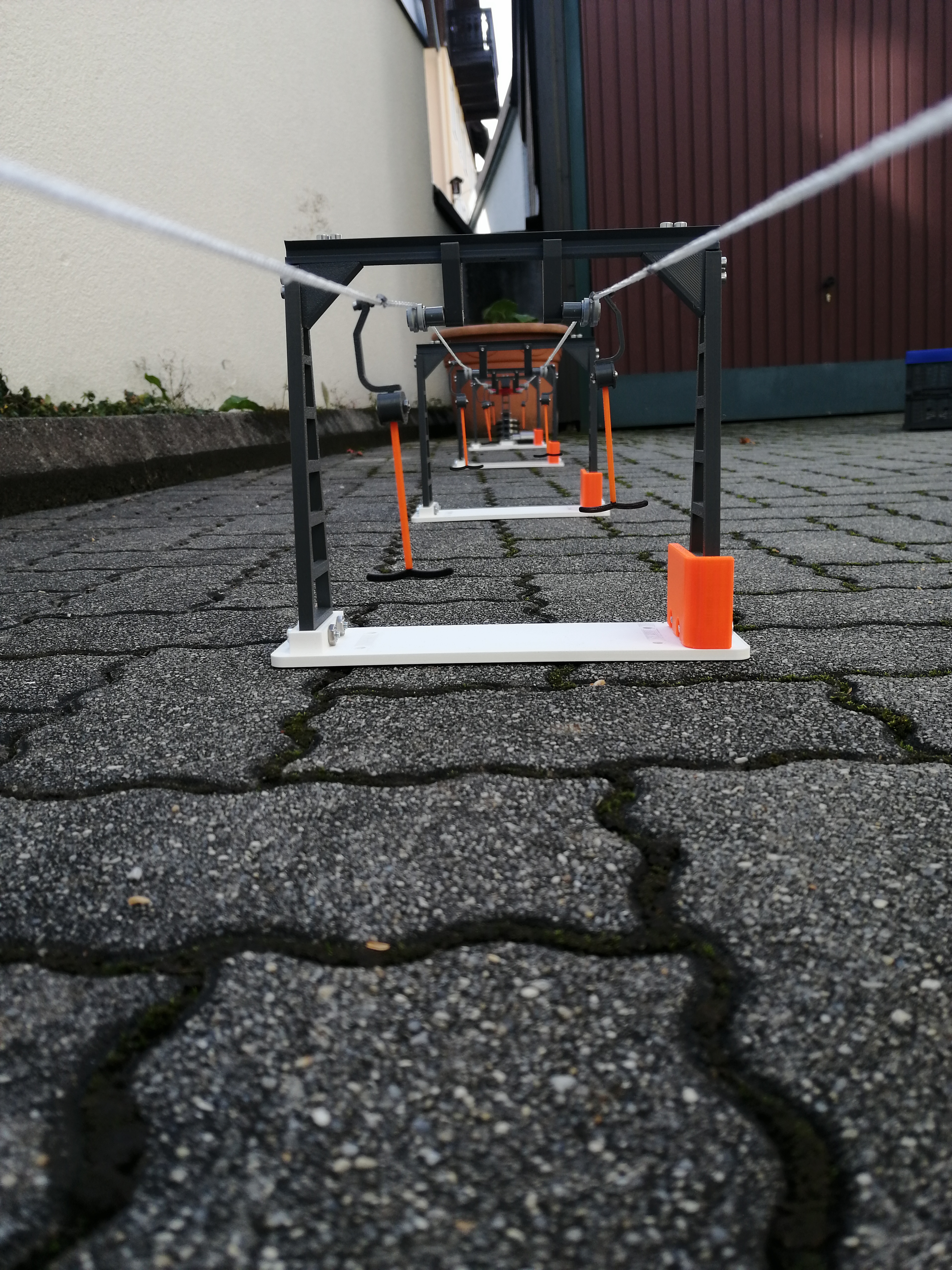

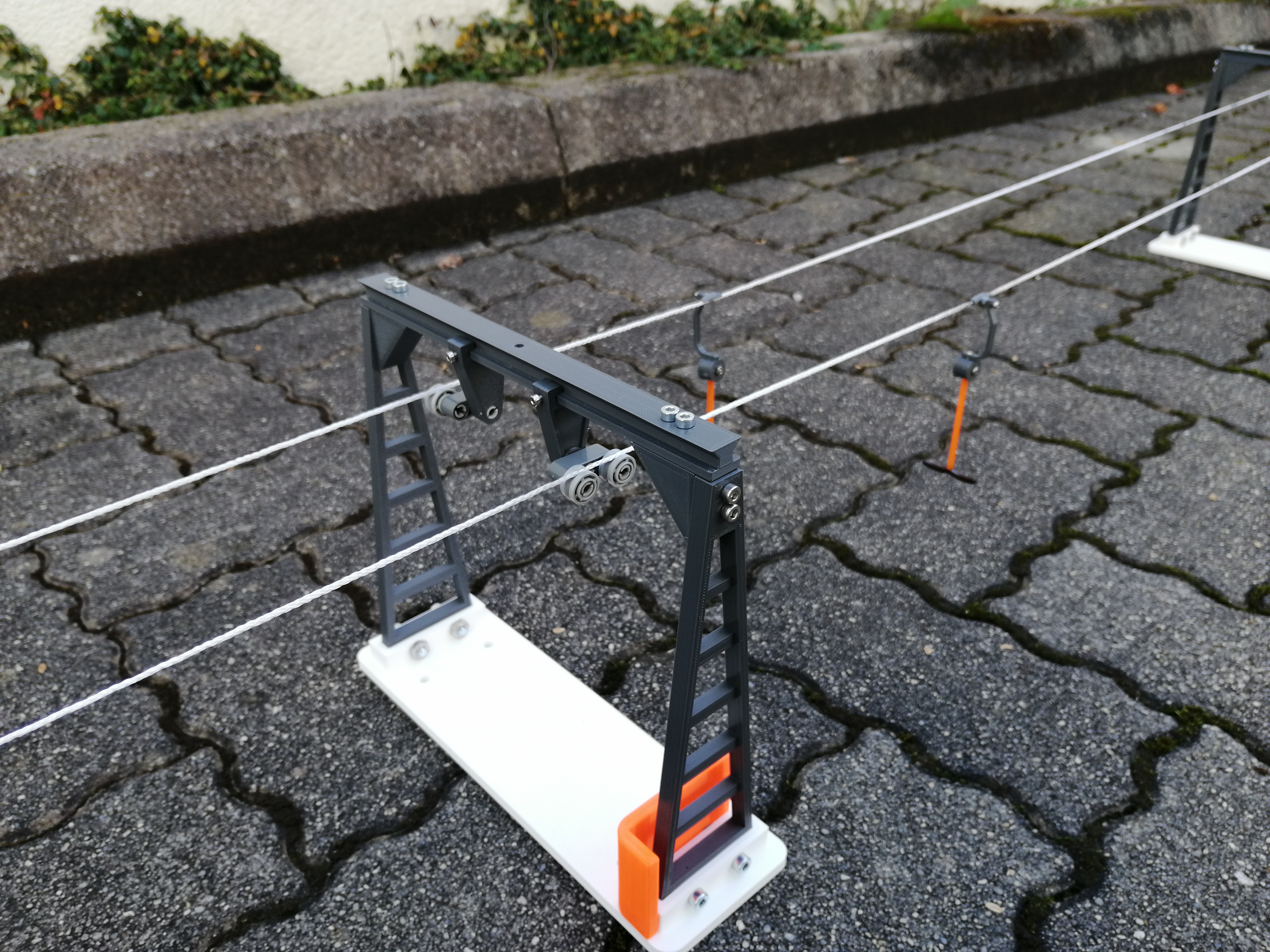

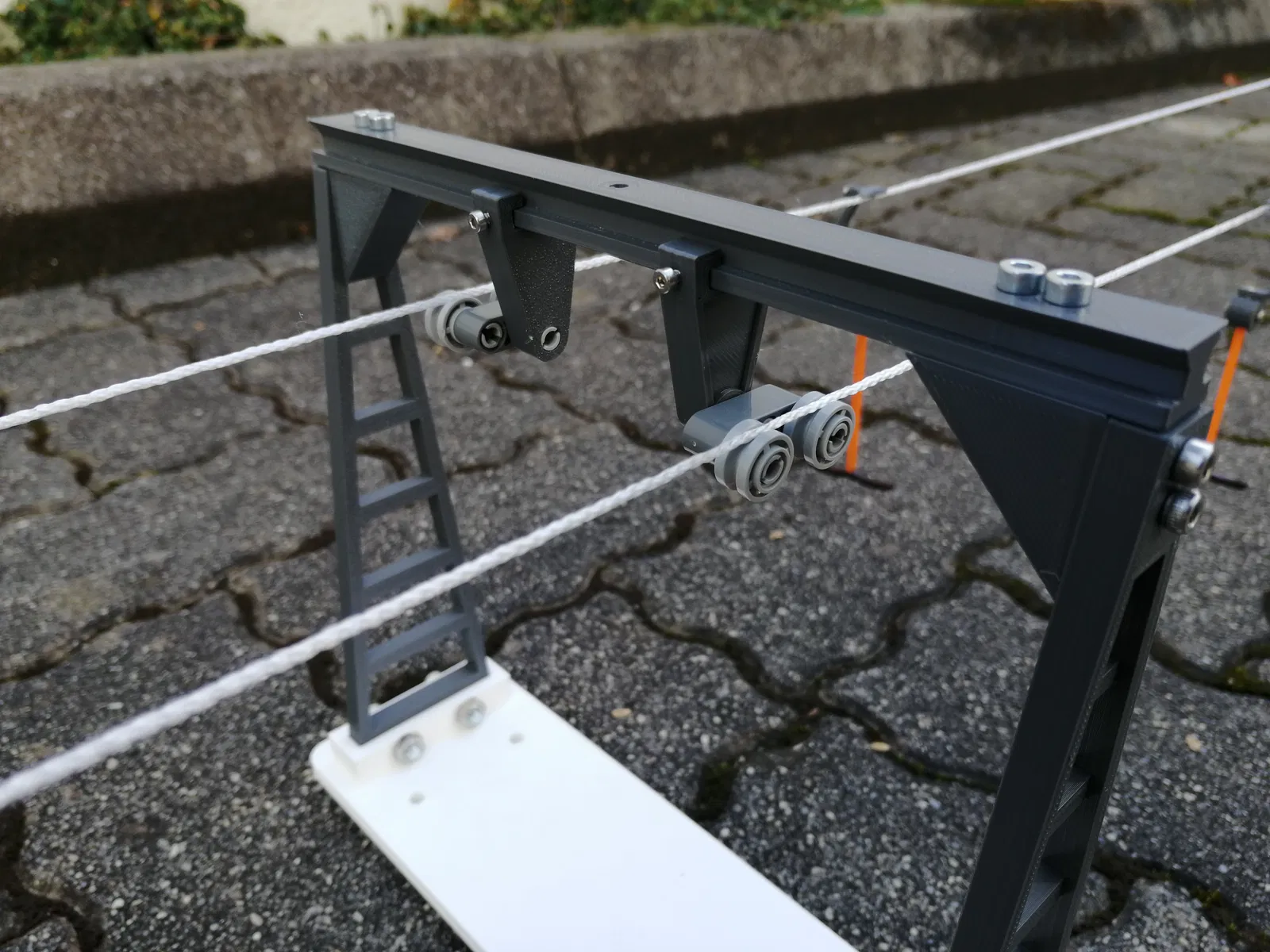

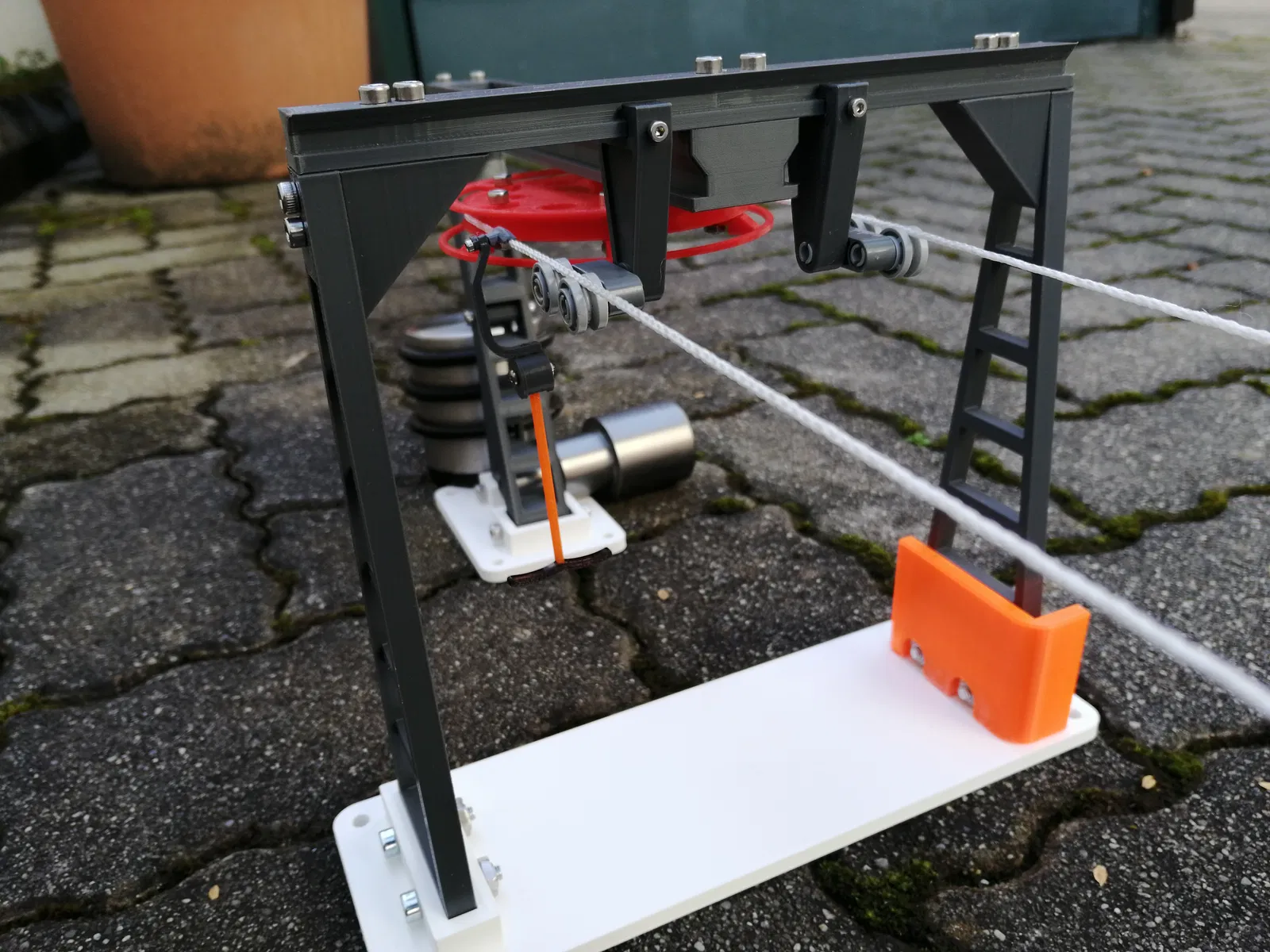

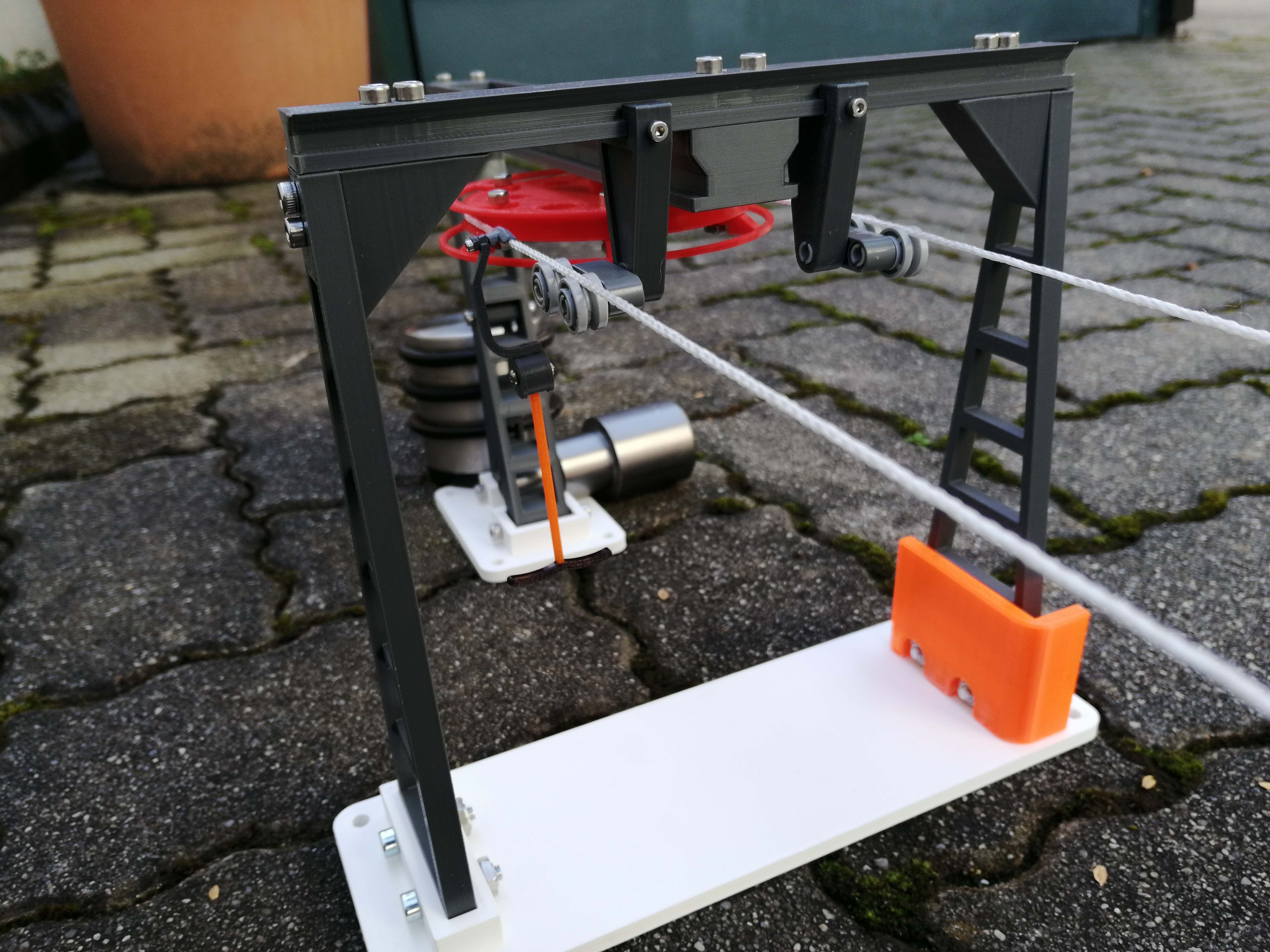

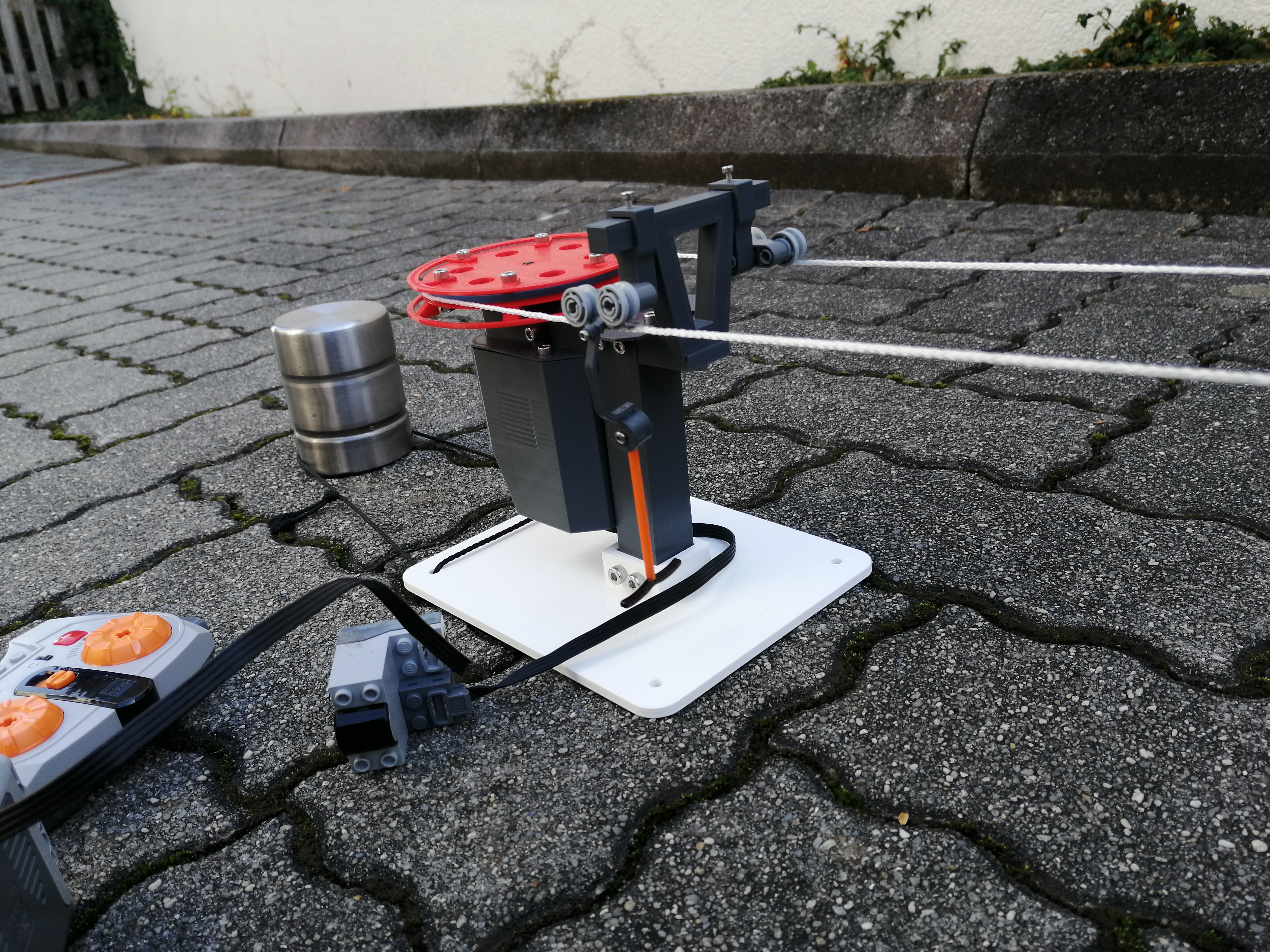

Điều quan trọng là tất cả các nhà ga và trụ phải đứng thẳng hoàn toàn, nếu không dây sẽ rơi ra khỏi bánh xe! Để tạo độ căng cho dây, tôi đã sử dụng một số chặn cửa. Sử dụng bất kỳ vật nặng nào bạn có thể tìm thấy.

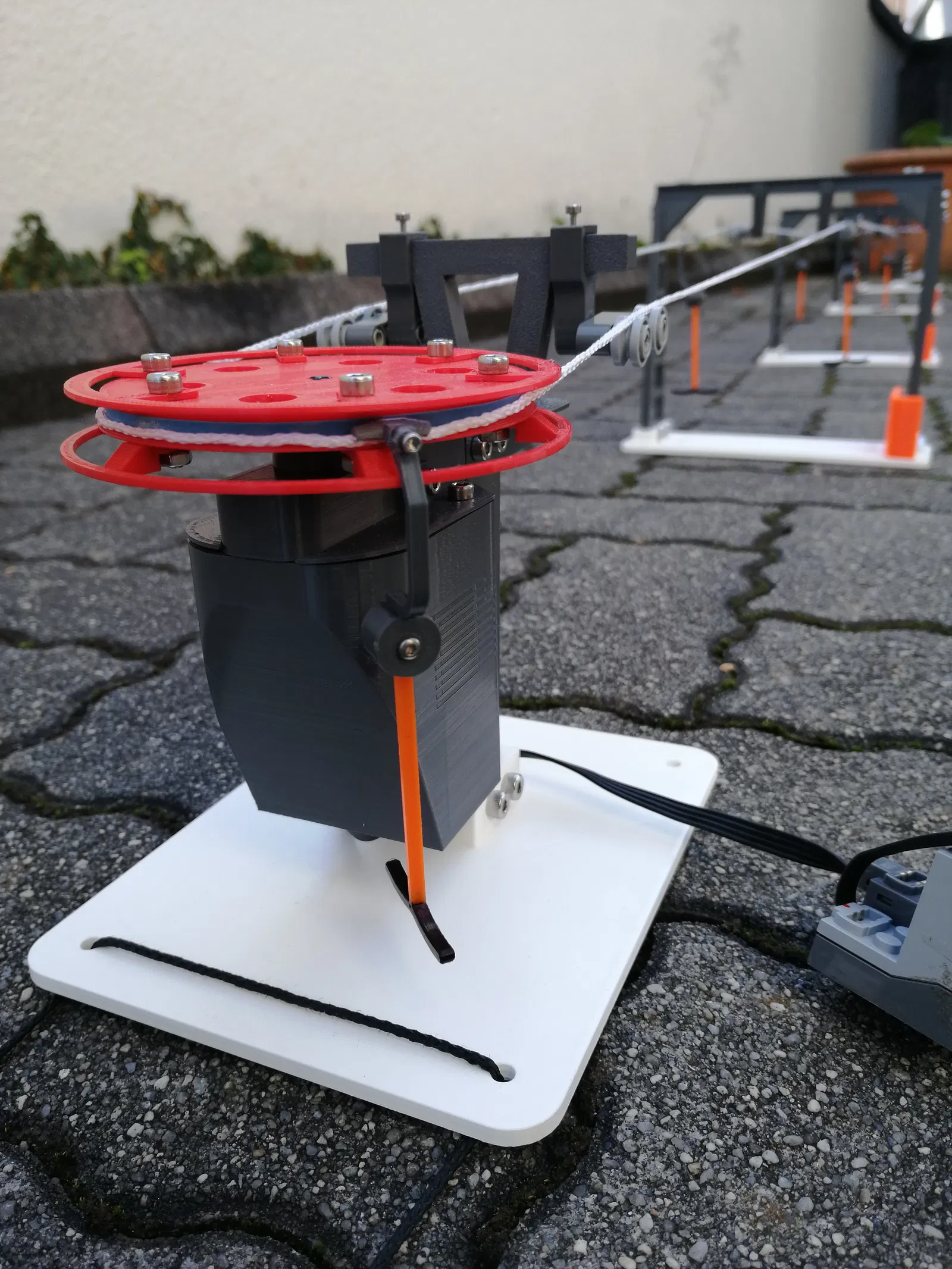

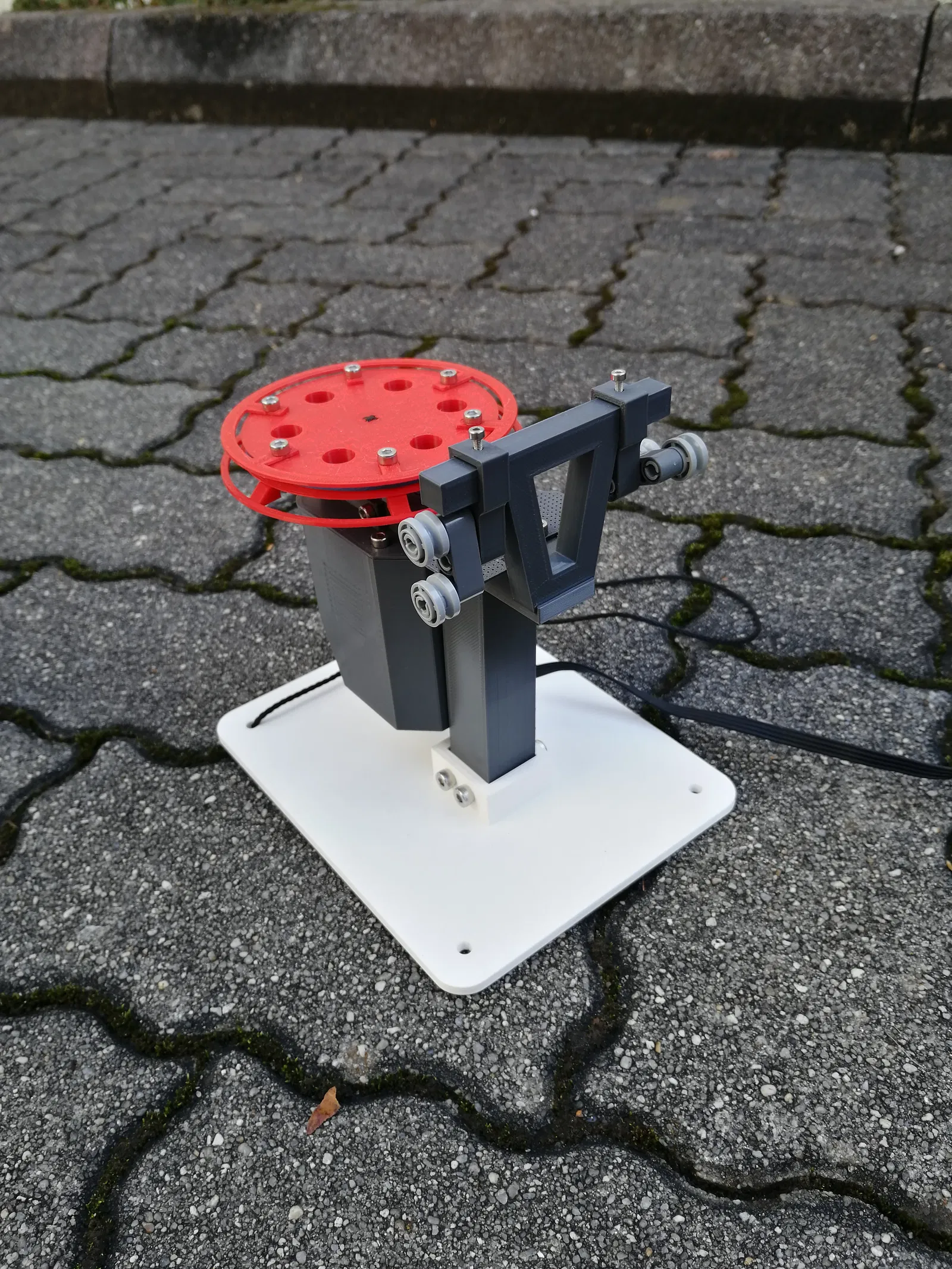

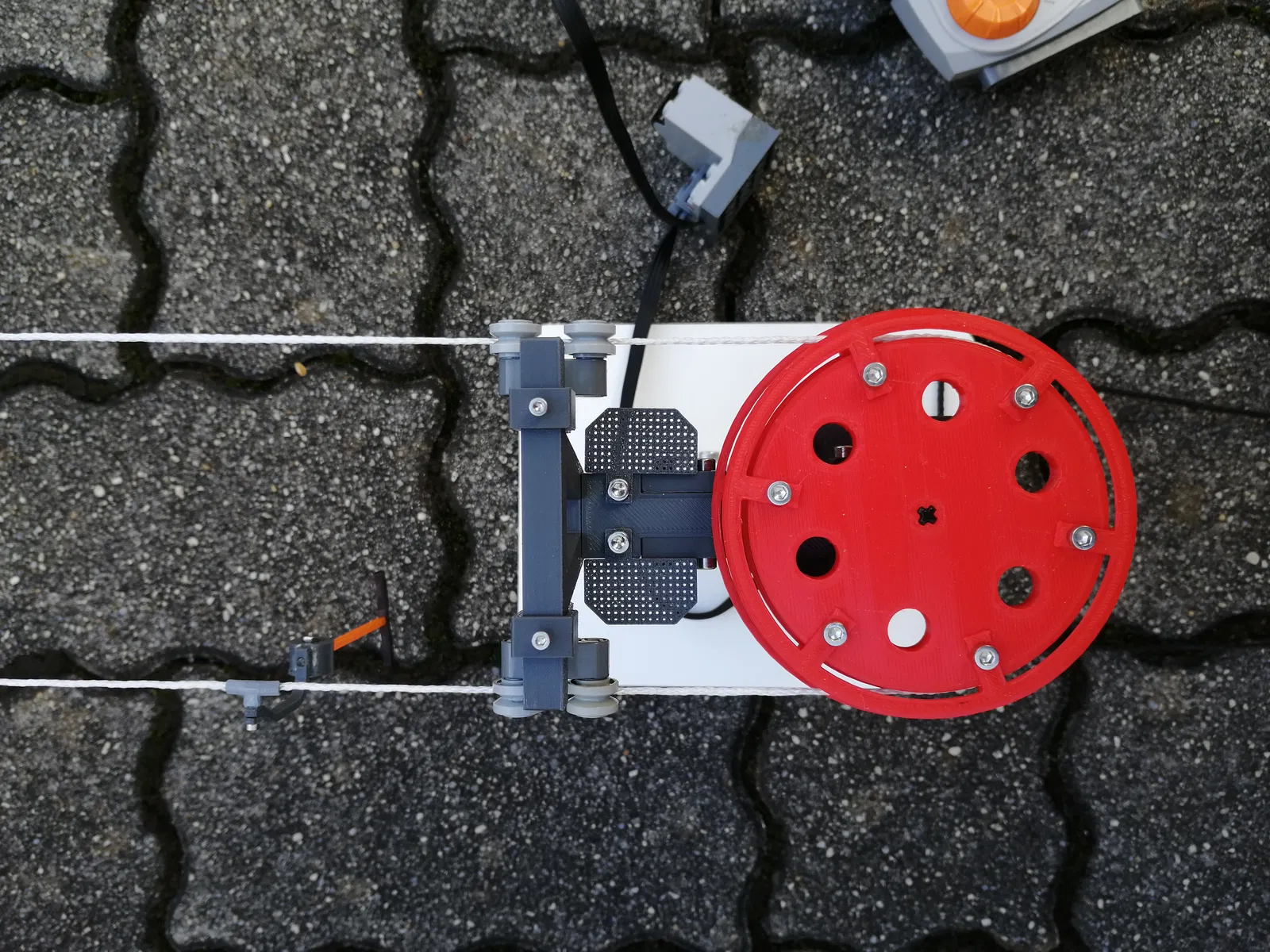

Cũng quan trọng là phải đặt một vòng cao su nhỏ quanh bánh xe của nhà ga dưới cùng. Điều này tạo thêm độ bám vì bề mặt nhựa 3D quá trơn.

Chất liệu in: Tôi đã sử dụng 3D Jake Eco PLA màu Xám đậm, Cam và Trắng.

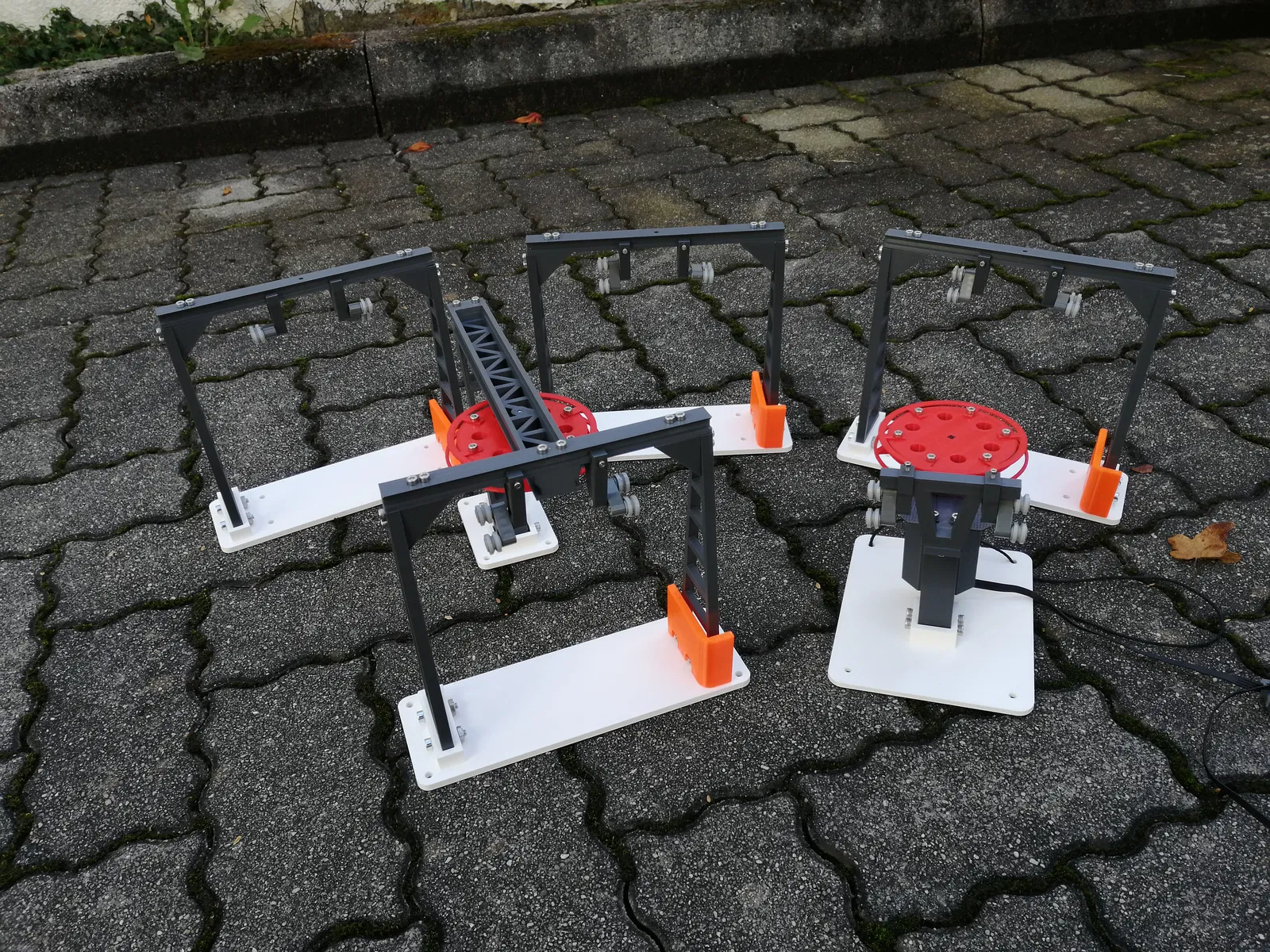

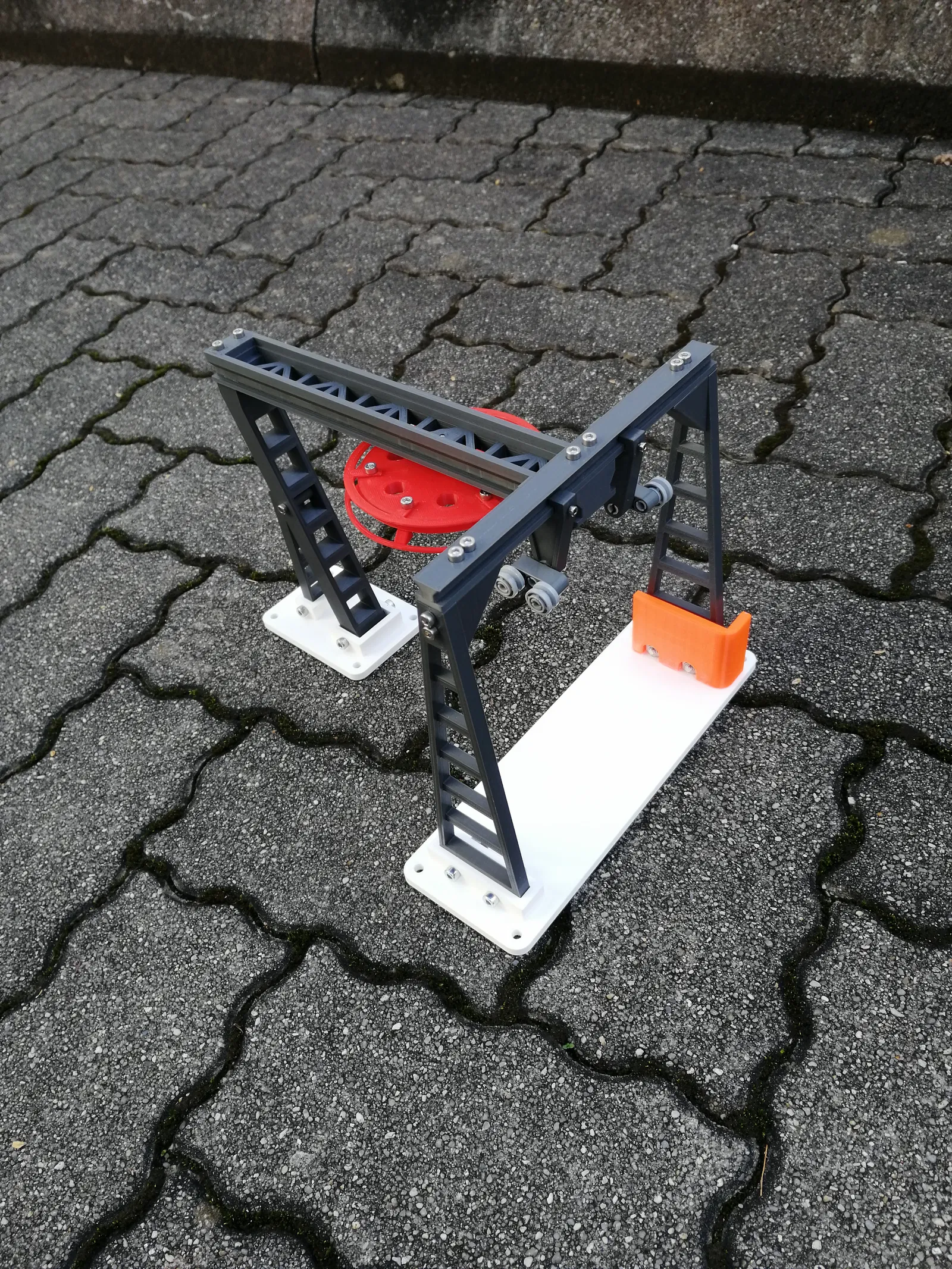

Các bộ phận bạn cần cho nhà ga dưới và trên + 3 trụ cáp treo:

1x Vòng bi 625 ZZ 10x Ốc M2 x 5 (ốc dài hơn cũng dùng được) 2x Ốc M2 x 10 (cho mỗi thanh T-Bar, nhân với số lượng thanh T-Bar bạn muốn!) 1x Đai ốc M2 (cho mỗi thanh T-Bar, nhân với số lượng thanh T-Bar bạn muốn!) 11x Ốc M3 x 8 28x Ốc M3 x 12 18x Ốc M3 x 16 5x Ốc M3 x 20 12x Đai ốc M3 8x Ốc M4 x 12 16x Ốc M4 x 20 16x Đai ốc M4

Cũng có thể chỉ mua ốc M3 dài 20mm, ốc M4 dài 20mm và ốc M2 dài 10mm rồi cắt chúng ra cho đúng độ dài. Việc này dễ dàng hơn khi mua sắm nhưng tốn nhiều thời gian hơn.

Các bộ phận Lego:

1x 4211433 (bánh răng 40 răng) 1x 3647194 (bánh răng 8 răng) 1x 8883 (động cơ m) 1x 87083 (trục 4) 1x 4211639 (trục 5) 2x 278026 (chốt đen) 20x 4211758 (bánh xe) 10x 4211655 (miếng nhựa 3 lỗ) 30x 4211807 (chốt xám)

Các bộ phận này (ngoại trừ động cơ) chỉ có giá vài xu mỗi cái. Bạn có thể mua chúng trên bricklink nếu không có sẵn.

Nếu bạn muốn sử dụng các bánh xe khác, ví dụ như bánh xe in 3D mà tôi đã tải lên với hậu tố V2. Những bánh xe này có lỗ 3,5mm thay vì lỗ cho chốt Lego Technic cho thanh dầm (4211655). Bạn chỉ cần tự thiết kế bánh xe theo ý mình là xong.

Chúc các bạn thích nó!

Chúc vui vẻ khi in, lắp ráp và vận hành nó!

Cập nhật ngày 12/10/2022:

Tôi đã tải lên một video đang chạy (khoảng 50 giây) để bạn có thể xem trước khi quyết định có in hay không. Bạn tìm thấy video trong tệp zip (không may là printables không
