Vỏ Sofle V2 (không RGB) có kẹp góc

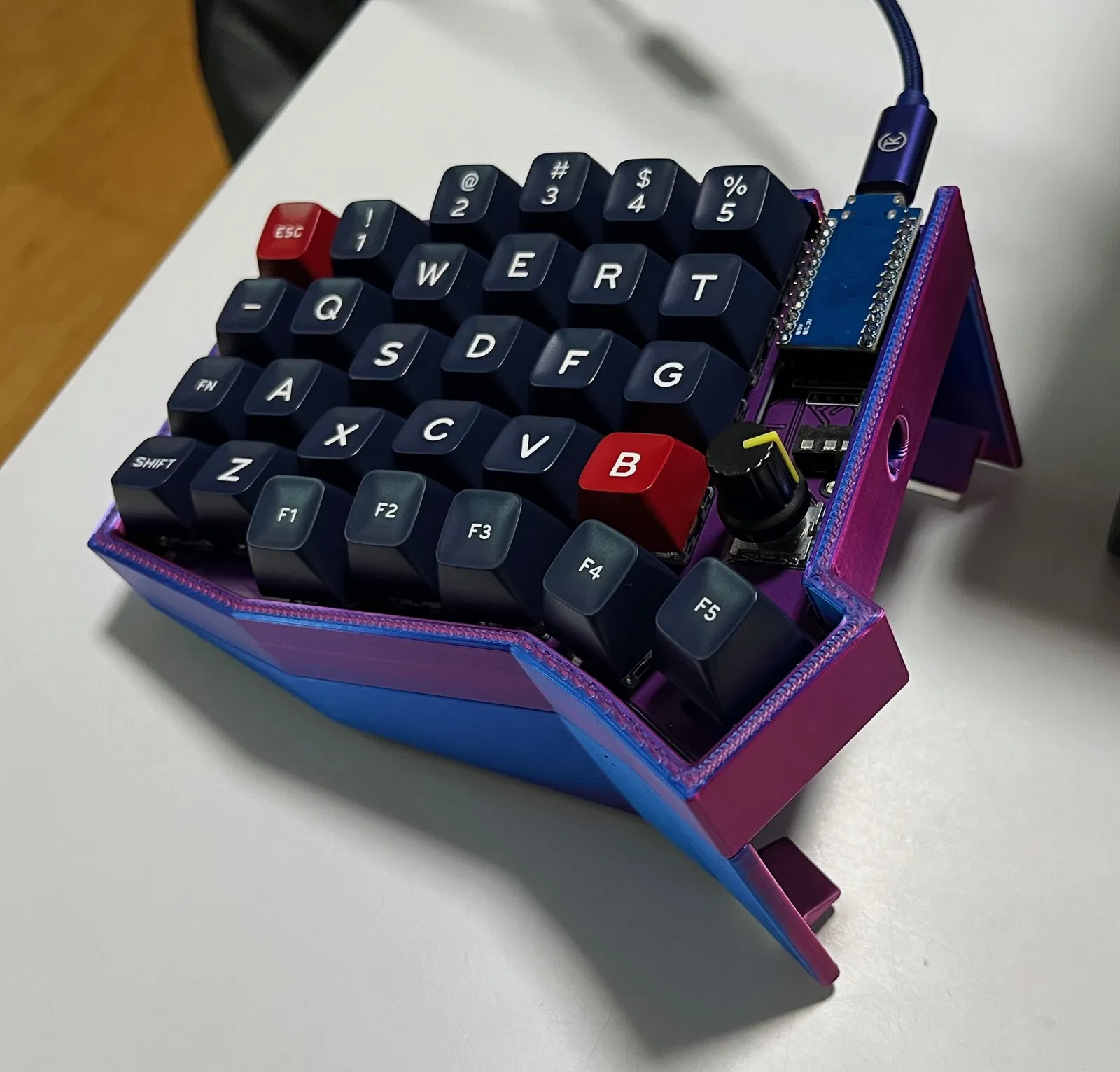

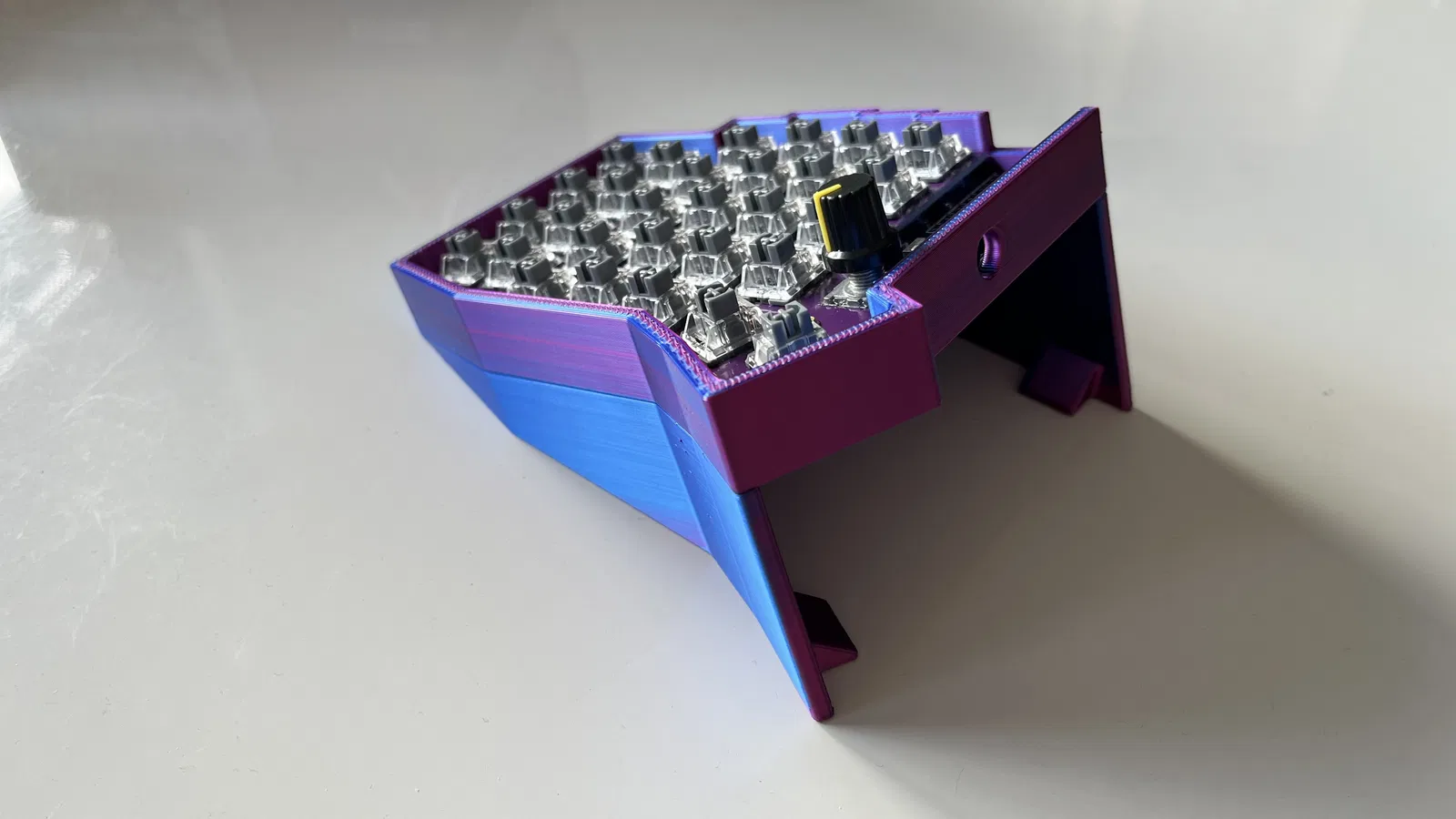

Tui muốn có một cái case giống của effae, nhưng mà có giải pháp kẹp góc (tenting) chắc chắn và đẹp hơn là dán mấy cái chân vô. Nên tui tự làm luôn nè! Cái case này có góc nghiêng 21 độ.

Lưu ý là cái này dành cho phiên bản V2 không RGB nha.

Case và khung kẹp góc bắt với nhau bằng bốn con ốc M2. Ốc sẽ đi xuyên qua case và xoáy thẳng vào các lỗ nhỏ hơn trên khung, không cần dùng ốc cái (heat inserts). Tui dùng ốc dài 6mm, loại 4mm hoặc 8mm chắc cũng được nhưng tui chưa thử.

Bản thân cái case này sẽ thay thế tấm FR4 dưới cùng trong thiết kế gốc. Nó yêu cầu dùng ốc đệm (standoffs) dài 7mm, cái này quan trọng cho lỗ cắm dây kết nối. Nó cũng yêu cầu MCU được gắn trên socket (tức là nhô lên khỏi PCB một chút). Nếu bạn hàn dính MCU xuống PCB thì cái case này sẽ không xài được. Tui sẽ không nhận yêu cầu thay đổi gì hết vì tui làm cái này chủ yếu cho bản thân, nhưng mà các bạn cứ tự nhiên remix nha. Đây là link Onshape. (Nếu ai muốn thay đổi góc kẹp thì cũng làm được dễ dàng thôi. Mở file Onshape lên và tìm 'Tenting angle plane' trong danh sách các bước)

Tất cả các file đều ở hướng in mặc định. Tui khuyên bạn nên in trên bề mặt mịn (ví dụ: PEI mịn) để hai phần khớp với nhau phẳng phiu, không có khe hở sau khi lắp.

Các thông số in cho hình ảnh:

• PLA Silk hai màu (nhưng tui khuyên dùng PLA thường thôi, loại silk nhìn hay nhưng mà tui bị tách lớp mấy chỗ dù không dùng lực mạnh lắm)
• Độ cao lớp in 0.3mm
• Đầu phun 0.6mm
• 2 lớp thành
• 15% độ dày ruột
