Móc Treo Nam Châm

Tác giả engineeringwithlui

Lượt tải
29
Lượt thích
8
Lượt coi
318

File 2 427,1 KB

  • neo_2_magnet_hook_10mm_depth_v9_1765623278.stlSTL · 222,5 KB
  • neo_2_magnet_hooke_16mm_depth_v2_1765623279.stlSTL · 204,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Tại sao?

Tui bực mình vì mấy cây thước với cái thước kẹp cứ để lung tung làm chiếm hết chỗ. Tui có mấy cái bề mặt nam châm (kệ, bảng trắng, v.v.) nên tui quyết định thiết kế cái này.

Thông tin thiết kế

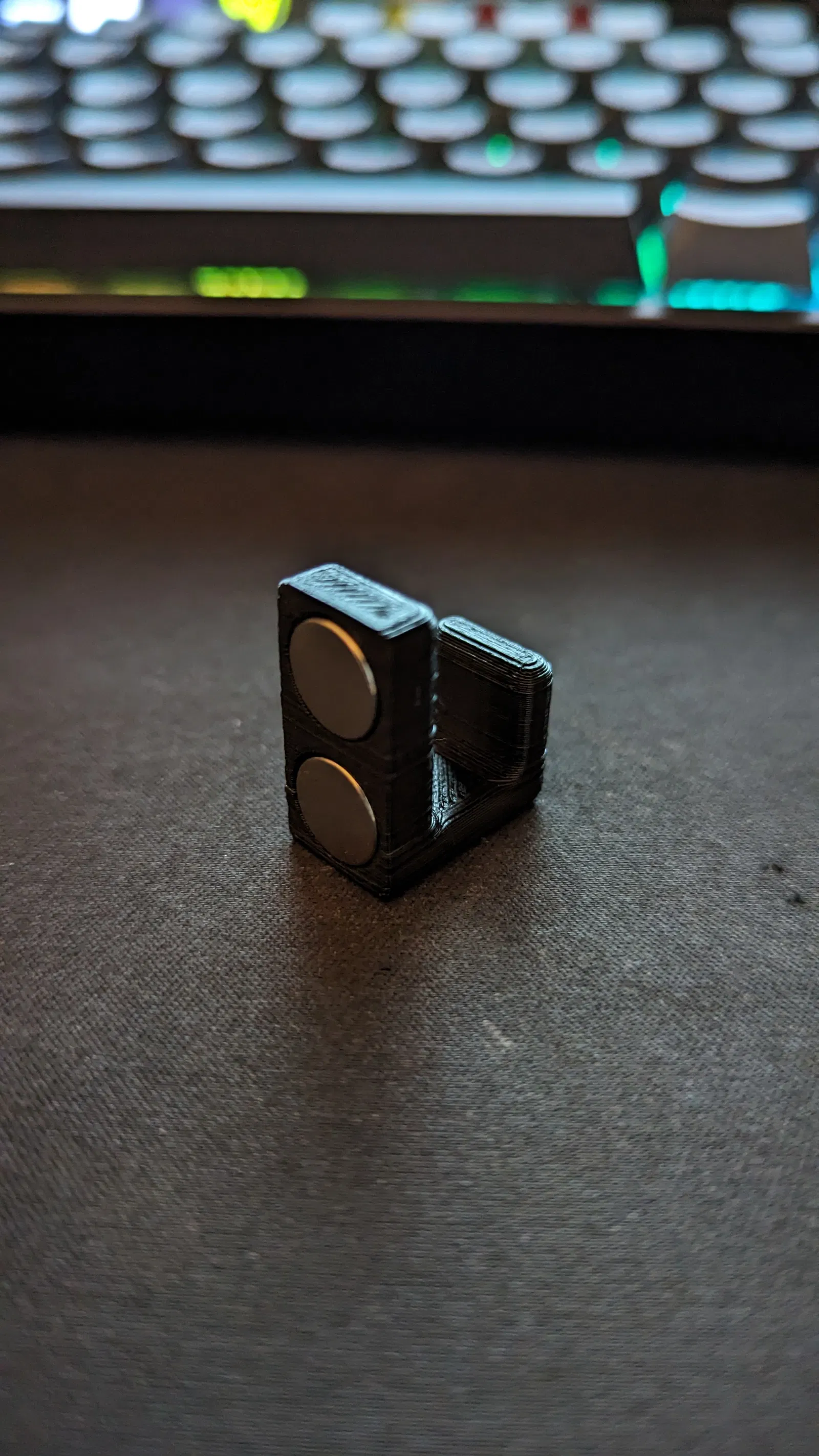

Mấy cục nam châm có đường kính 10mm và dày 3mm, nó fit khá chặt vô cái móc, tui chưa cần dùng keo cho khoảng 12 cái mà tui đã in và đang xài.

_Lưu ý, ấn nam châm vô đều đều nha kẻo làm gãy cái móc đó; tui bị rồi, nhiều lần lắm rồi đó nha :)

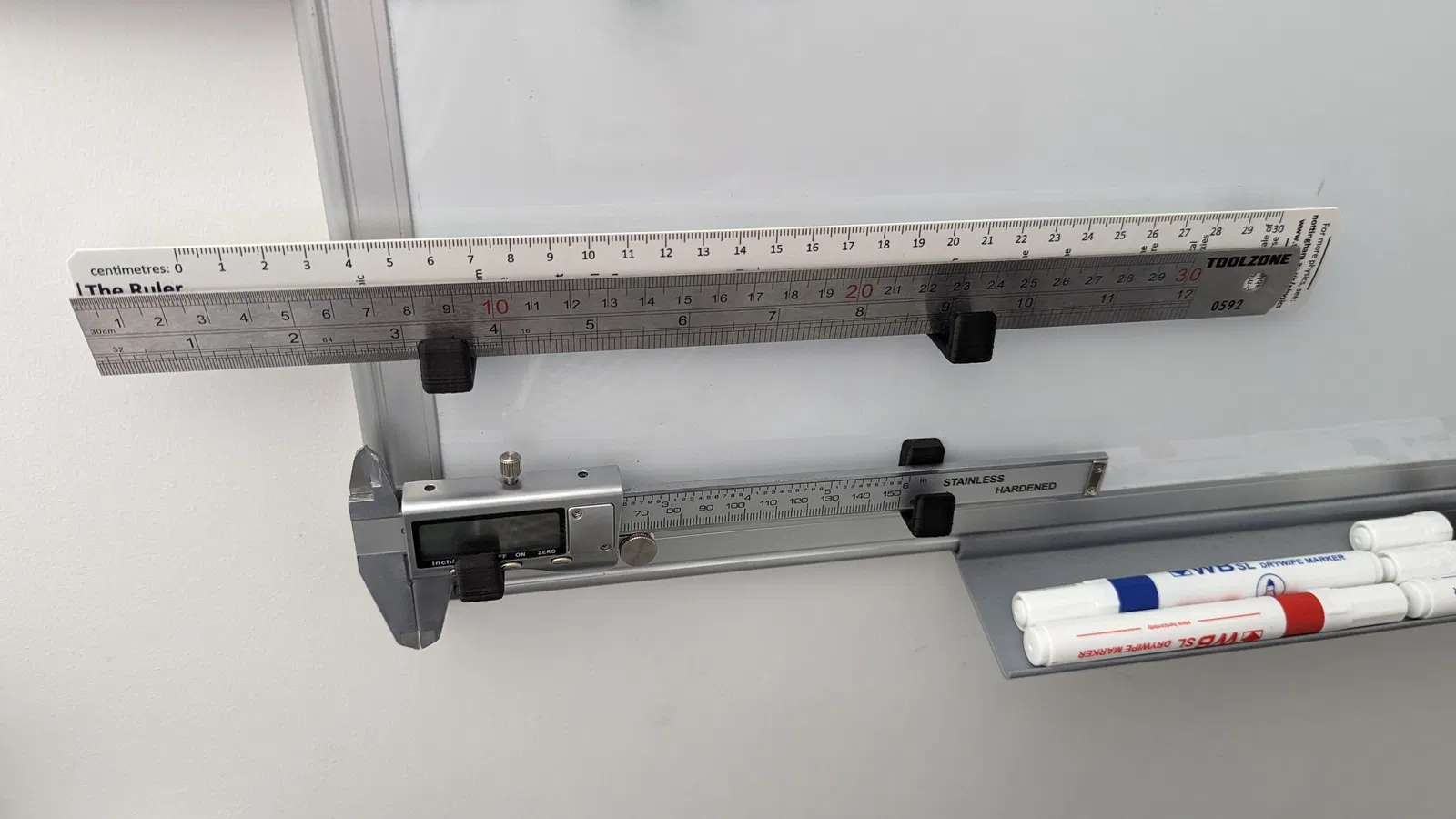

Có 2 kích cỡ sâu, như mấy bồ thấy trong hình thì cái sâu hơn (16mm) thì vừa cho phần "dày cộp" của cái thước kẹp để làm cỡ/tham khảo và dĩ nhiên là cái nông hơn nữa (10mm).

Thông tin in ấn

  • In nghiêng qua một bên
  • Không cần support
  • Tăng infill để giảm tỉ lệ gãy khi nhét nam châm vô

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
427,1 KB
File lớn nhất
222,5 KB
