Bộ chuyển đổi M-05 dài 257mm - Tamiya FF-05

Đây là mô hình của mình lấy cảm hứng từ FF-02.

Mình khuyên dùng in bằng PETG, 4-5 lớp vỏ, độ cao lớp 0.2mm. Các bộ phận gia cố khung sườn cần có giá đỡ (supports), các bộ phận khác có thể in mà không cần giá đỡ.

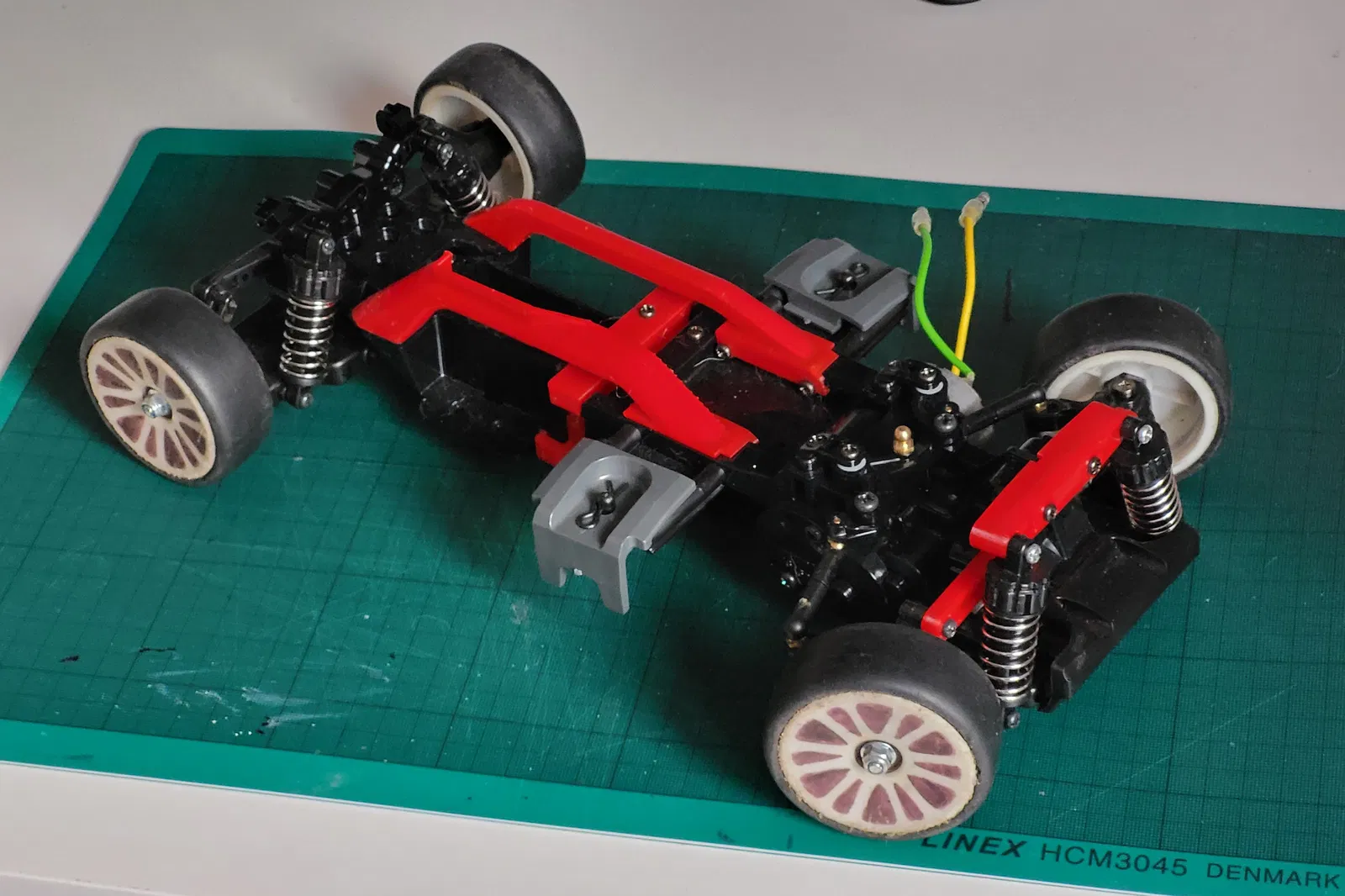

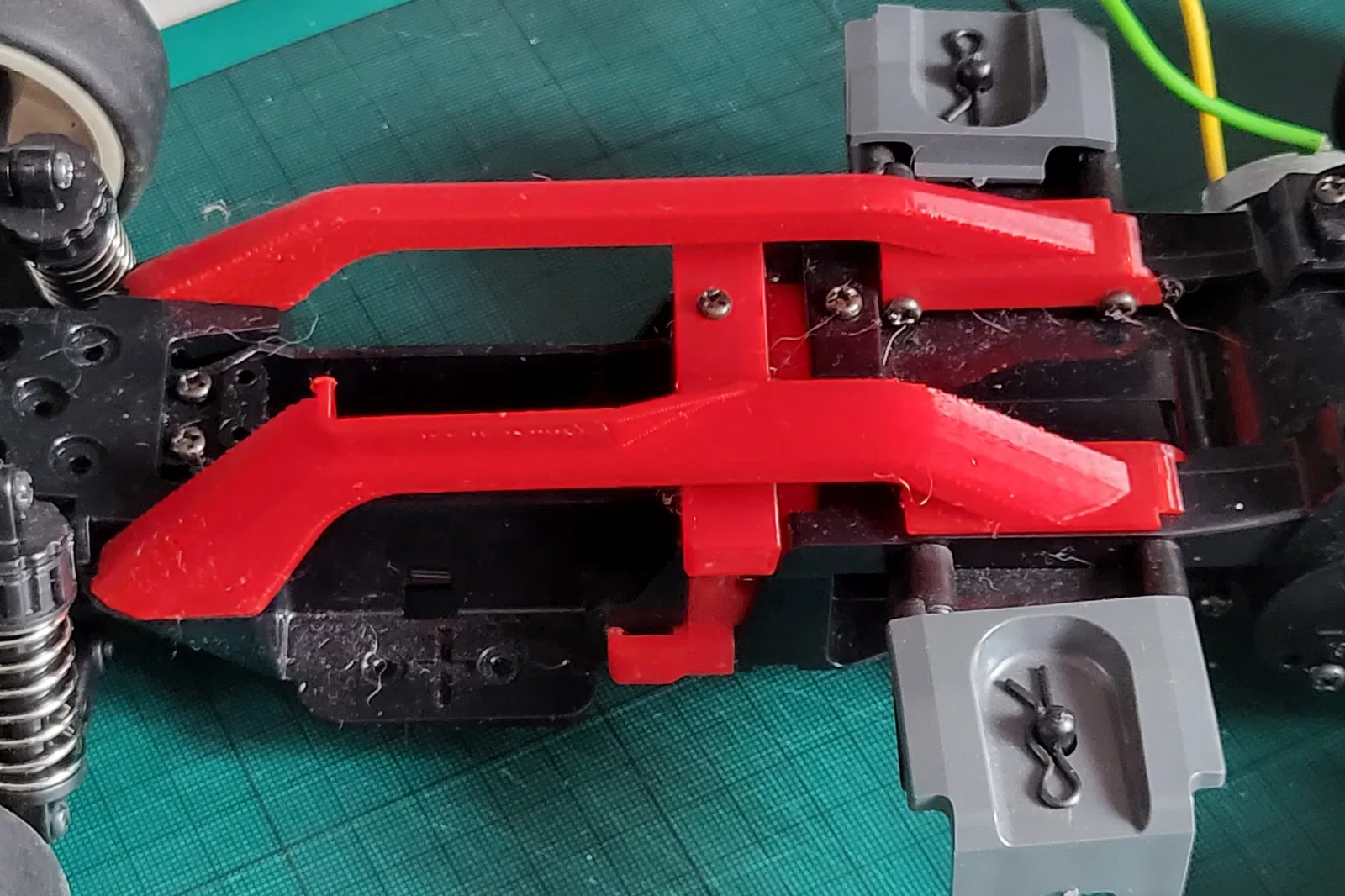

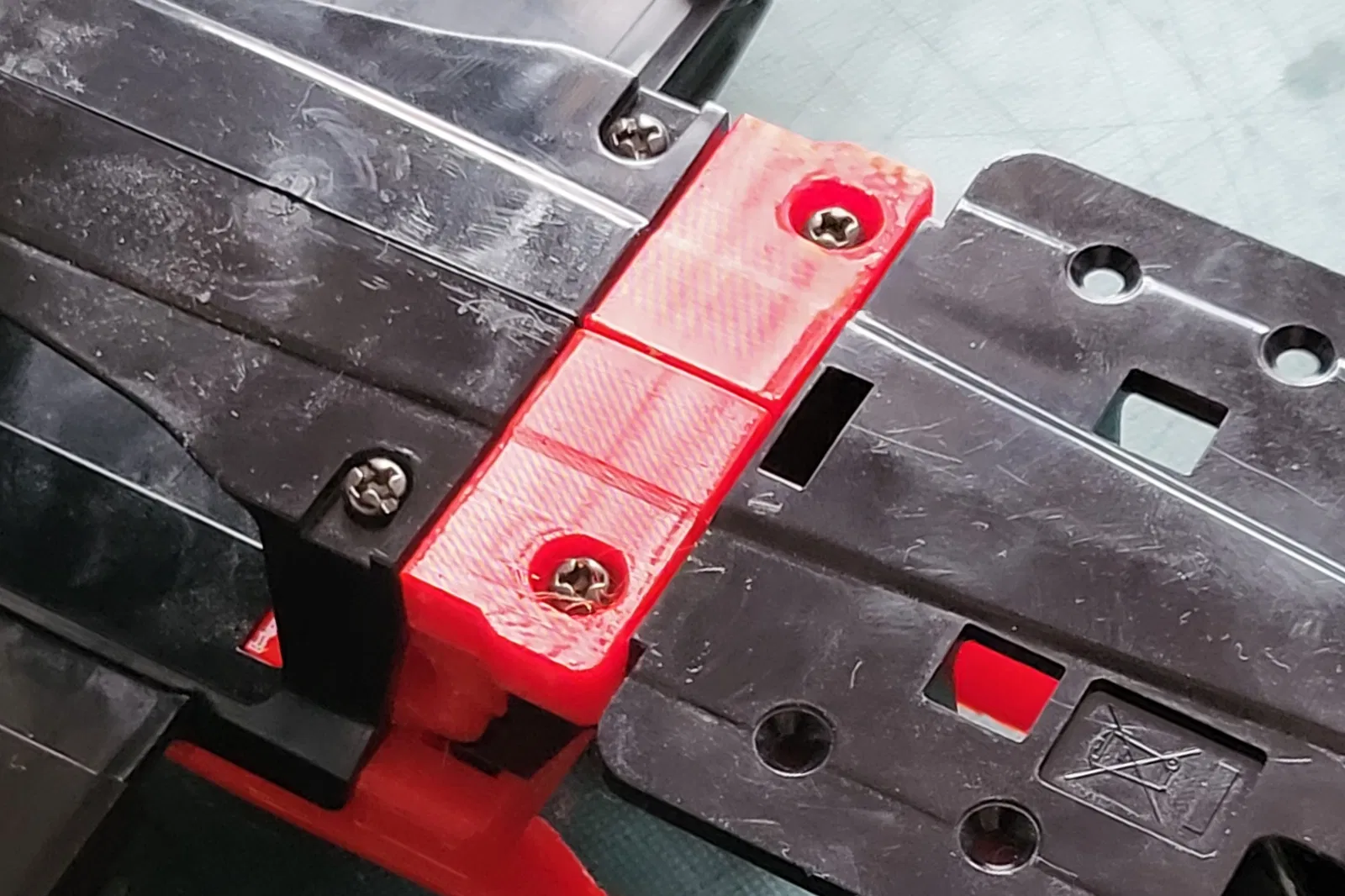

Phần đế của mô hình là M-05 cấu hình L (239mm), được kéo dài thêm 18mm bằng một bộ phận nối dài khung sườn và các thanh gia cố phía trên.

Nó sử dụng tay đòn TL-01 (#50737) và khớp nối 39mm (#50883) của Tamiya để tăng chiều rộng lên 180mm. Có thể sử dụng tay đòn GF-02/Comical buggy với khớp nối 36mm để có chiều rộng 190mm, cũng như hệ thống treo dài YR cho GF-01/WR-02 để cải thiện hình học hệ thống treo, nhưng những cấu hình này chưa được thử nghiệm và có thể cần sửa đổi thêm.

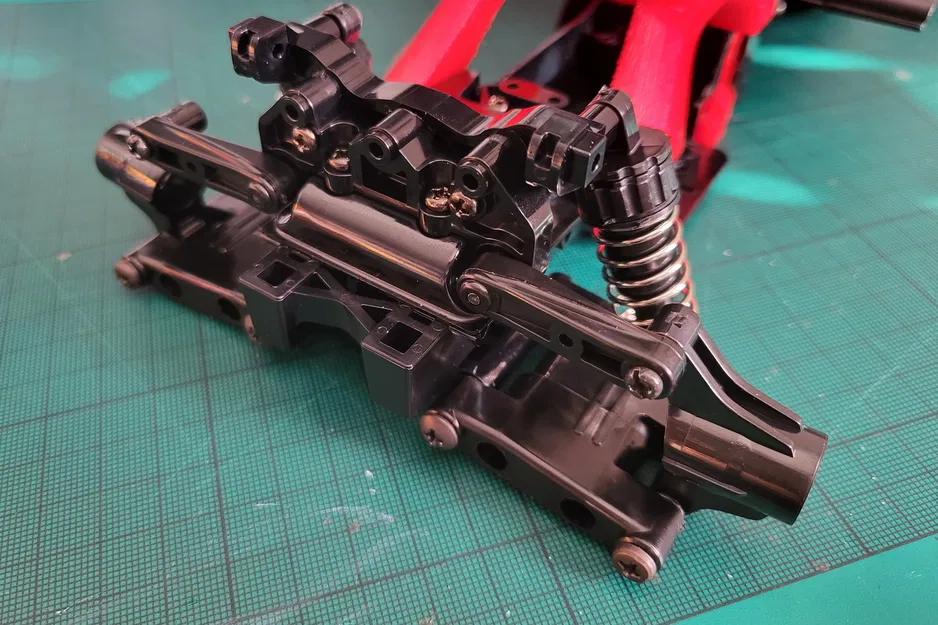

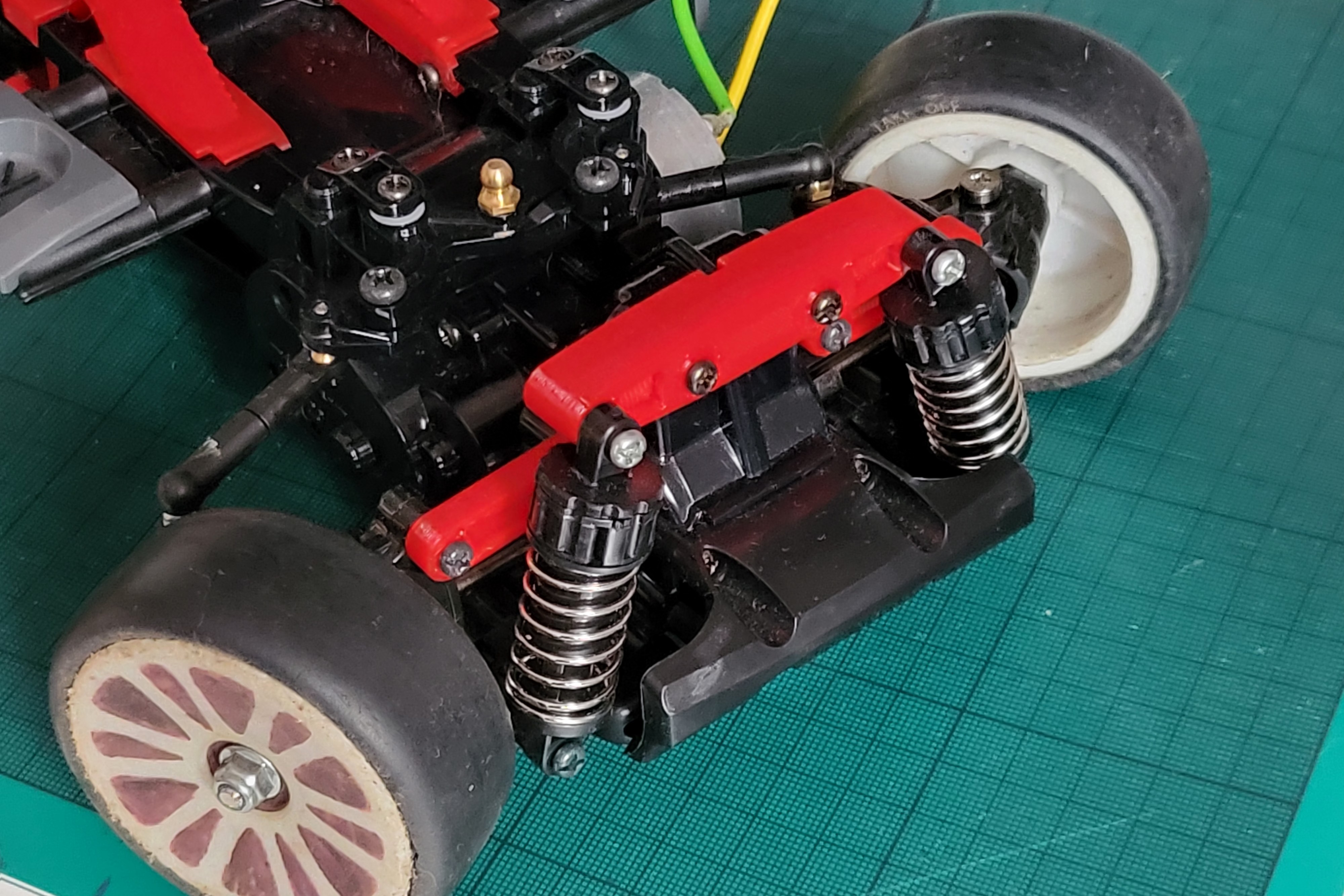

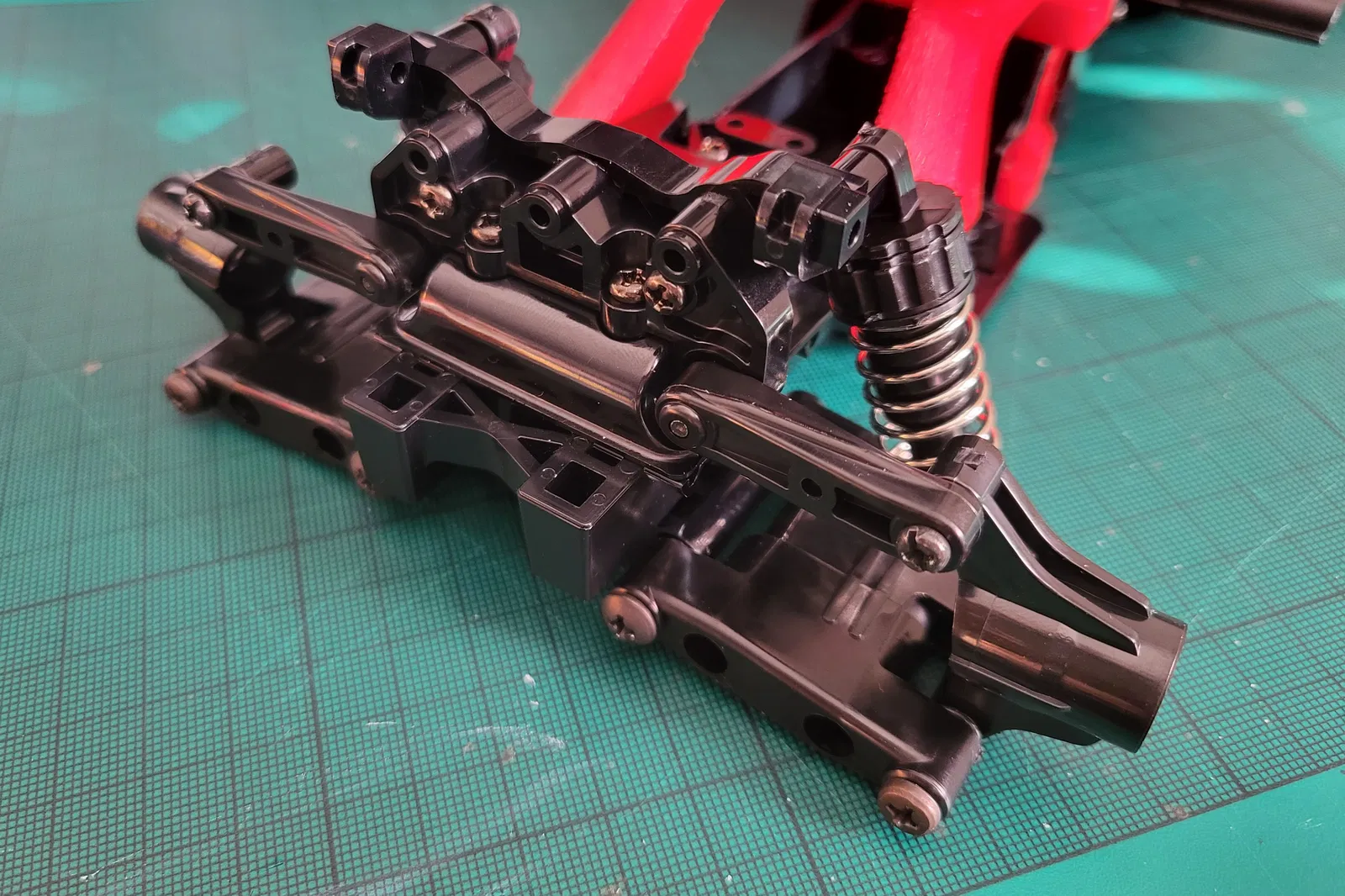

Trục sau có thể lắp ráp theo hướng dẫn sử dụng các bộ phận TL-01, trục trước yêu cầu thanh nối trên in 3D (hoặc thanh nối trên có thể điều chỉnh), giá đỡ giảm xóc trên (bao gồm trong các tệp) và thanh nối lái dài hơn (bạn có thể thay thế các khớp nối bi ngắn bằng khớp nối dài #50875 hoặc #53601 để có độ dài phù hợp).

Thanh nối lái dài cần được kéo dài thêm 18mm - bạn có thể tự làm bằng thanh ren M3.

Mô hình vẫn đang trong quá trình hoàn thiện. Mình chưa thử nghiệm vị trí các trụ thân xe trên thân xe Tamiya được khoan sẵn. Mô hình được thiết kế cho khung V.2, nhưng tương thích với V1.

CẬP NHẬT:

Đã thêm phiên bản mới của bộ phận D3 giúp tăng khoảng trống quanh thanh nối lái.
