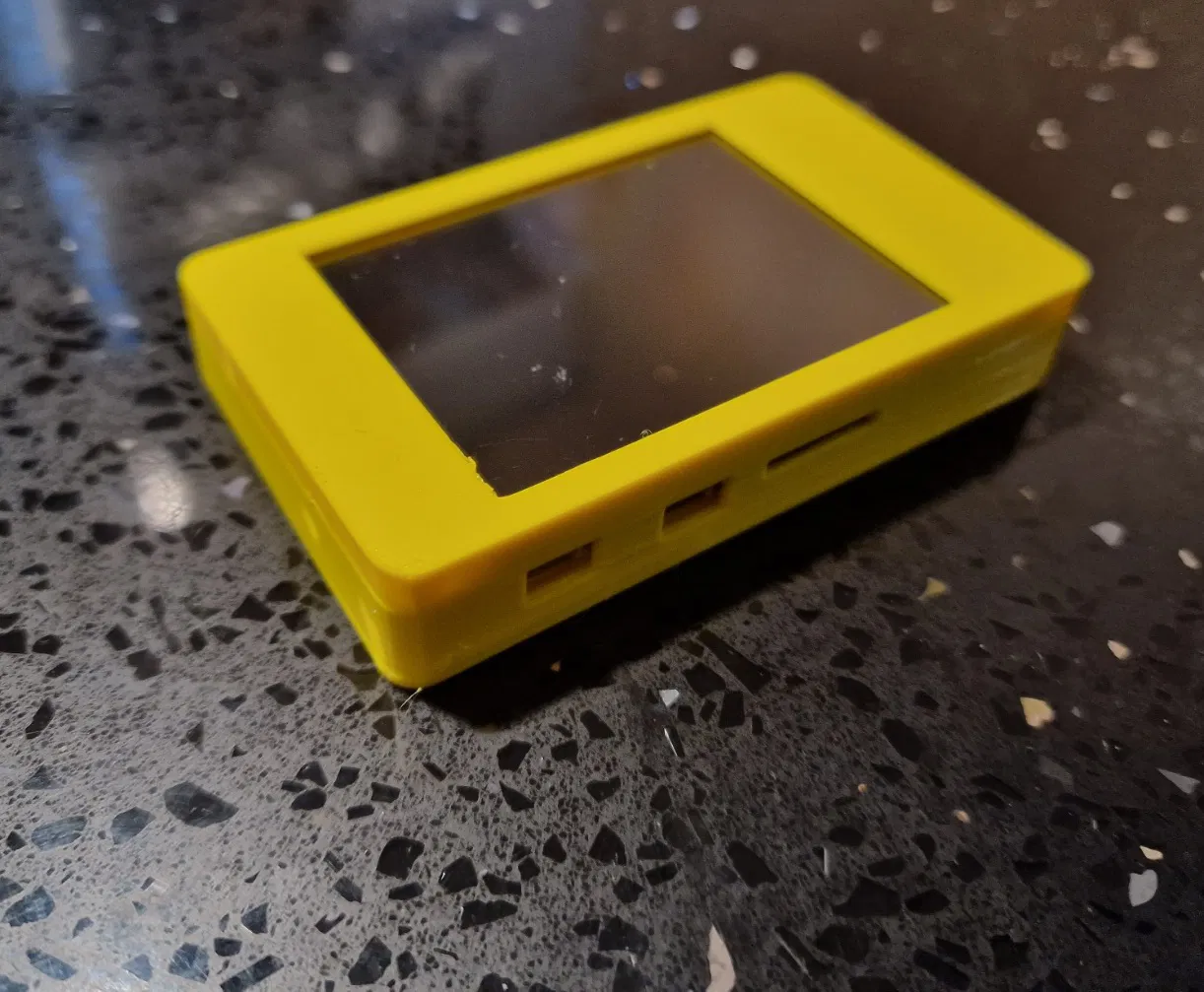

Vỏ Hộp Màn Hình ESP32 2.8 inch Cảm Ứng IPS CYD LCD

Mình mới mua cái màn hình này trên Ali Express nè.
Nó có cái tên thiệt là chán "ESP32-2432S028R" khó kiếm ghê.

Vì vậy mà người ta còn gọi nó là Màn Hình Vàng Rẻ CYD (Cheap Yellow Display CYD)
RCmall 2.8'' ESP32 Module ESP32-2432S028R 240*320 Màn Hình Thông Minh 2.8inch LCD TFT ILI9341 Driver

Nó là một cái màn hình TFT 240 x 320 đẹp đẽ, có cảm ứng điện trở.

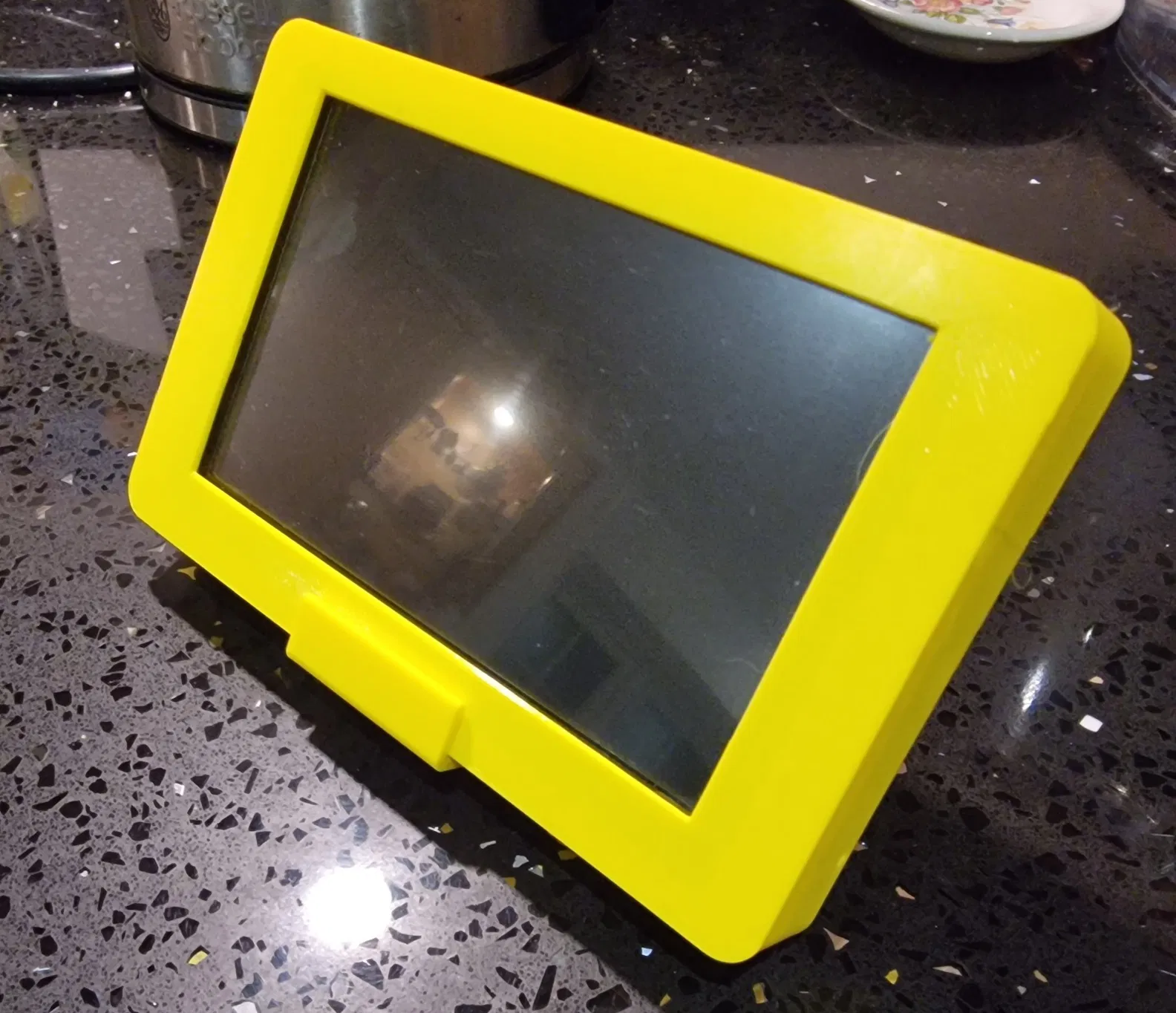

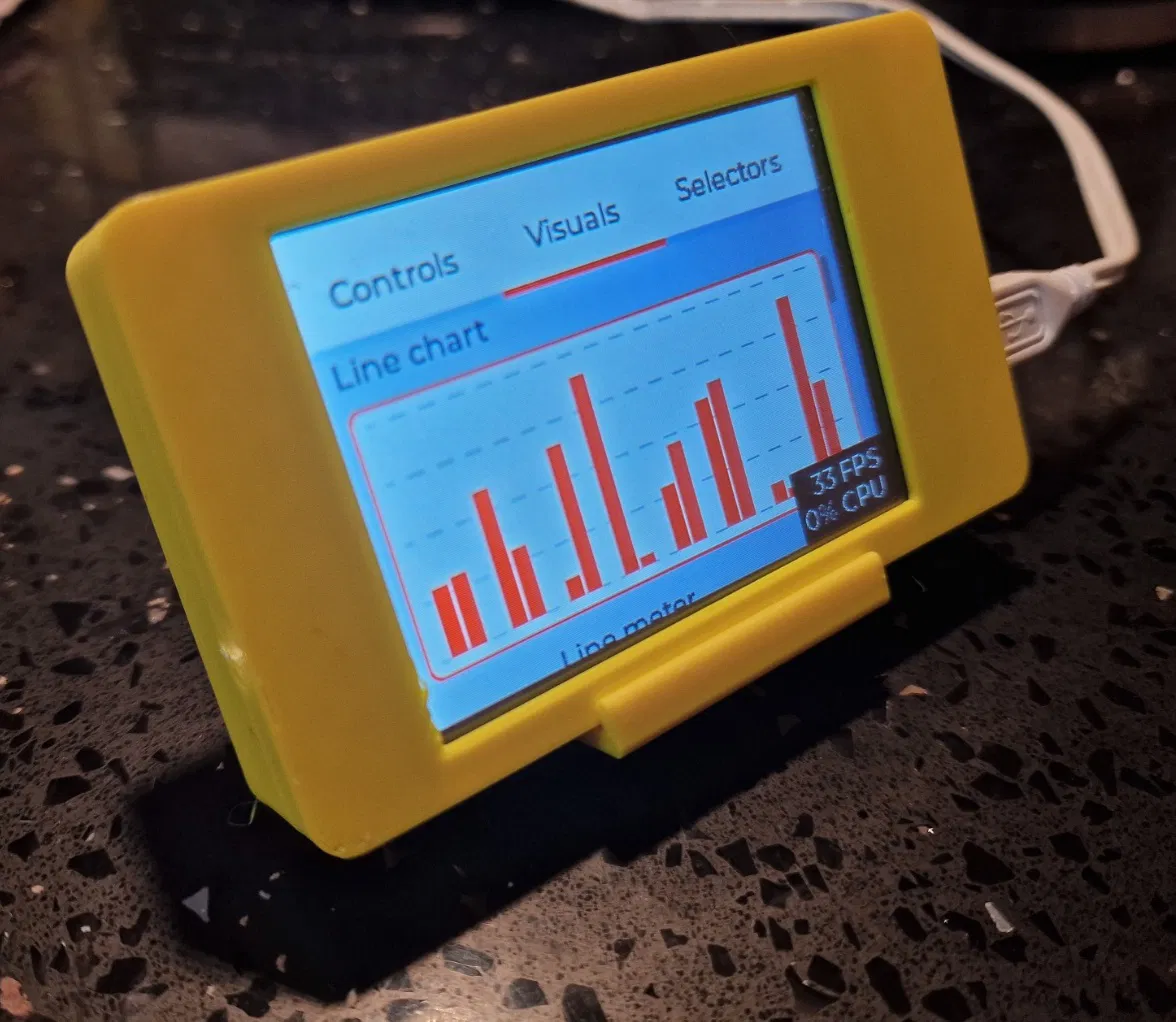

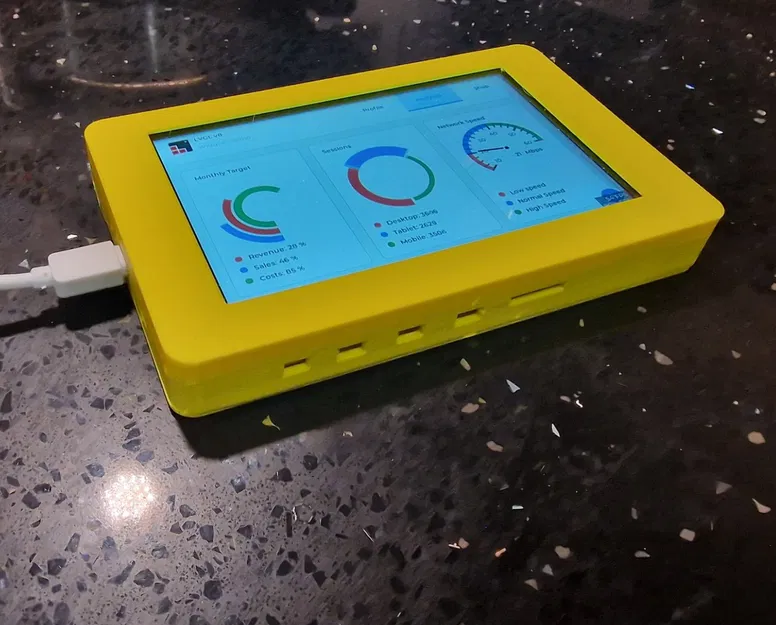

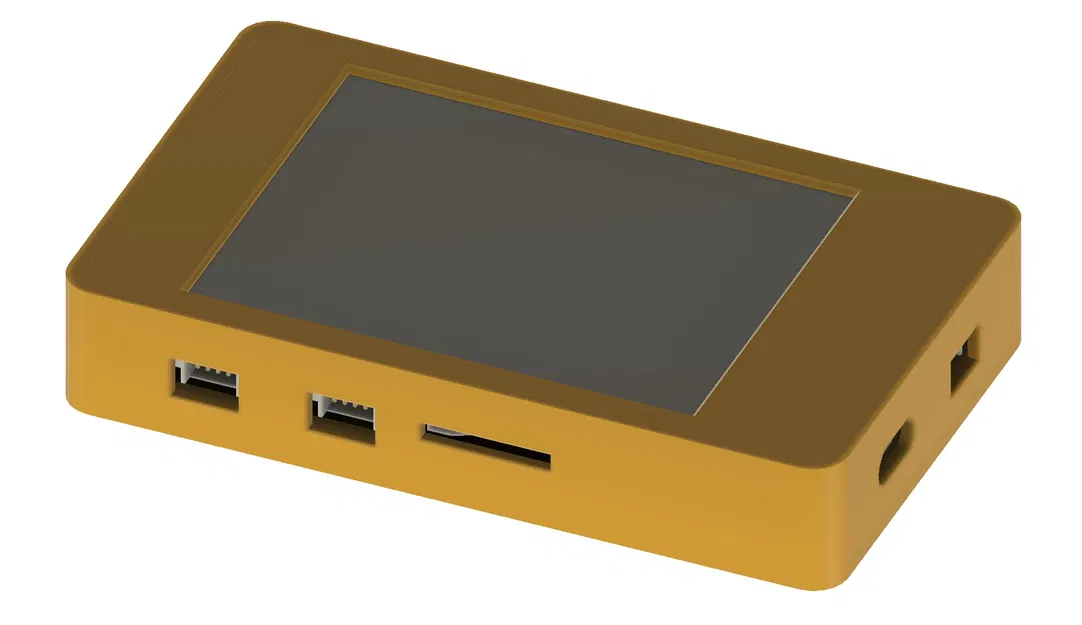

Mình quyết định làm một cái vỏ hộp ôm sát với nắp lưng có thể gài vào phần vỏ hộp phía trước.

Cái vỏ hộp này nó vừa khít với cái bo mạch PCB, nên tùy máy in của bạn mà có thể cần nới rộng thêm một chút chỗ cho bo mạch.

Nếu vậy thì nên tăng scale của vỏ hộp phía trước và nắp lưng trong phần mềm slicer của bạn. Hoặc chỉnh sửa lại file.

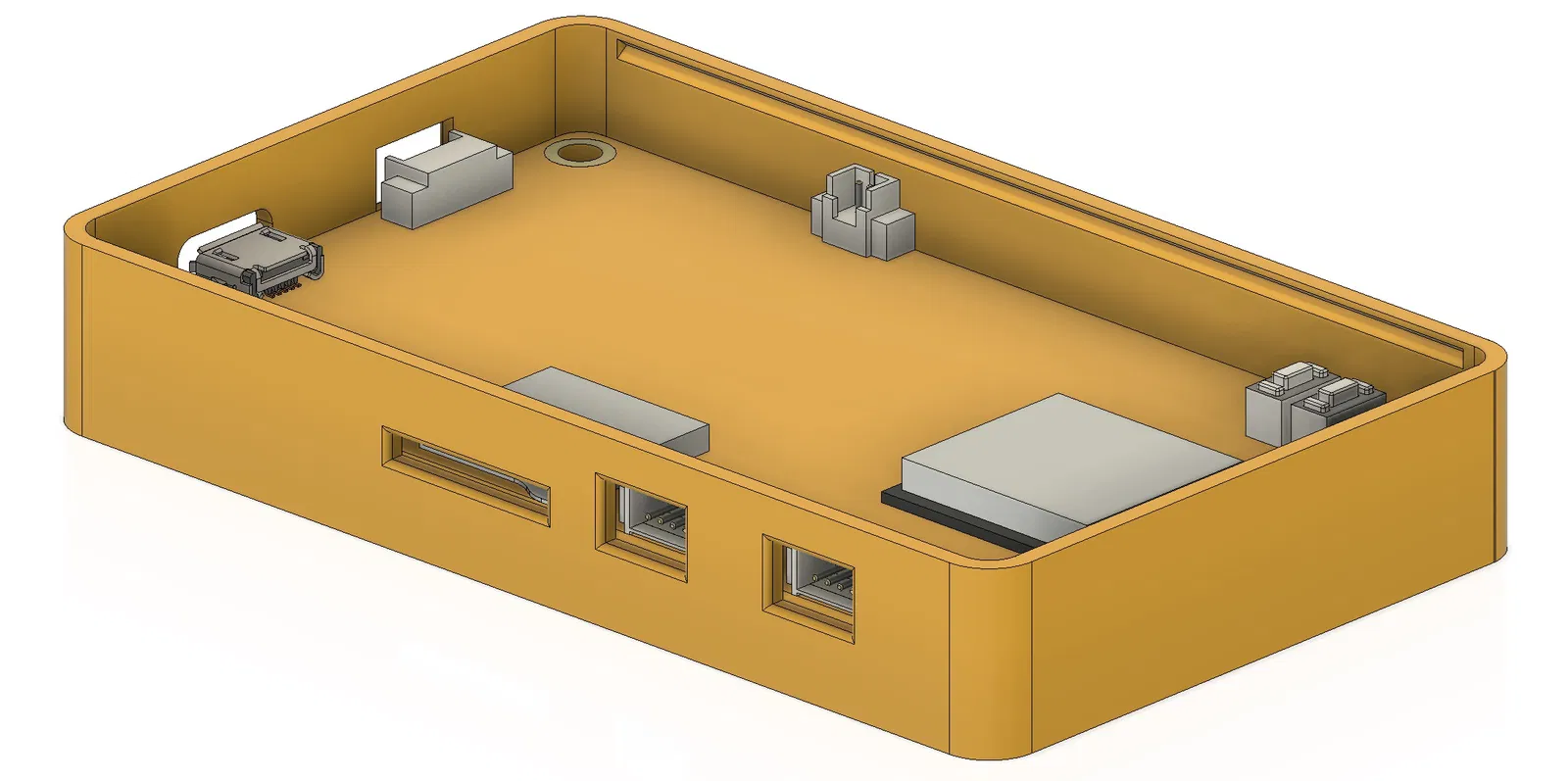

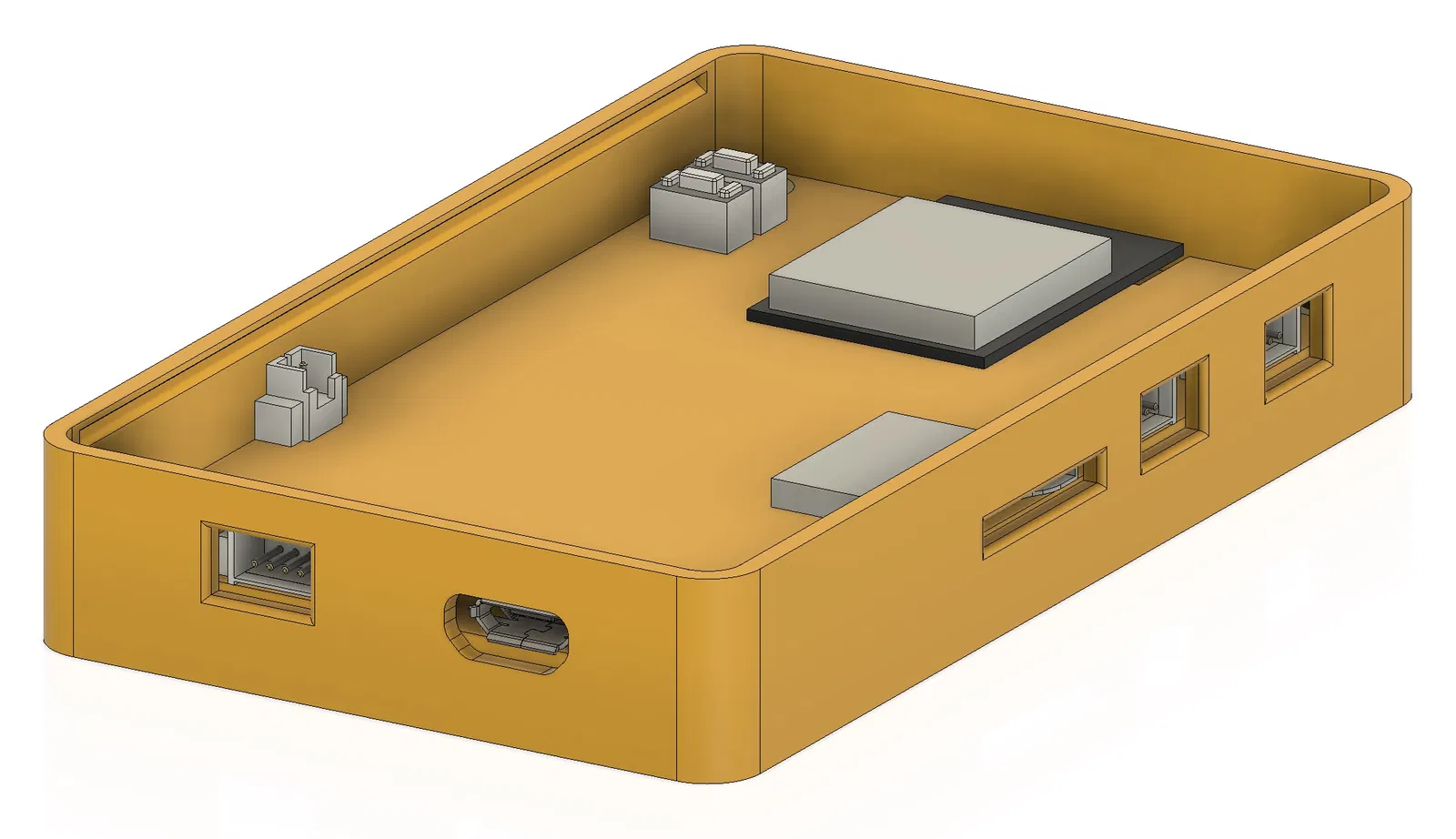

Nắp lưng có các chân giữ ở mỗi góc để giữ bo mạch PCB đúng vị trí.
Chiều cao của chân giữ có thể cần chỉnh lại cho phù hợp với máy in của bạn.

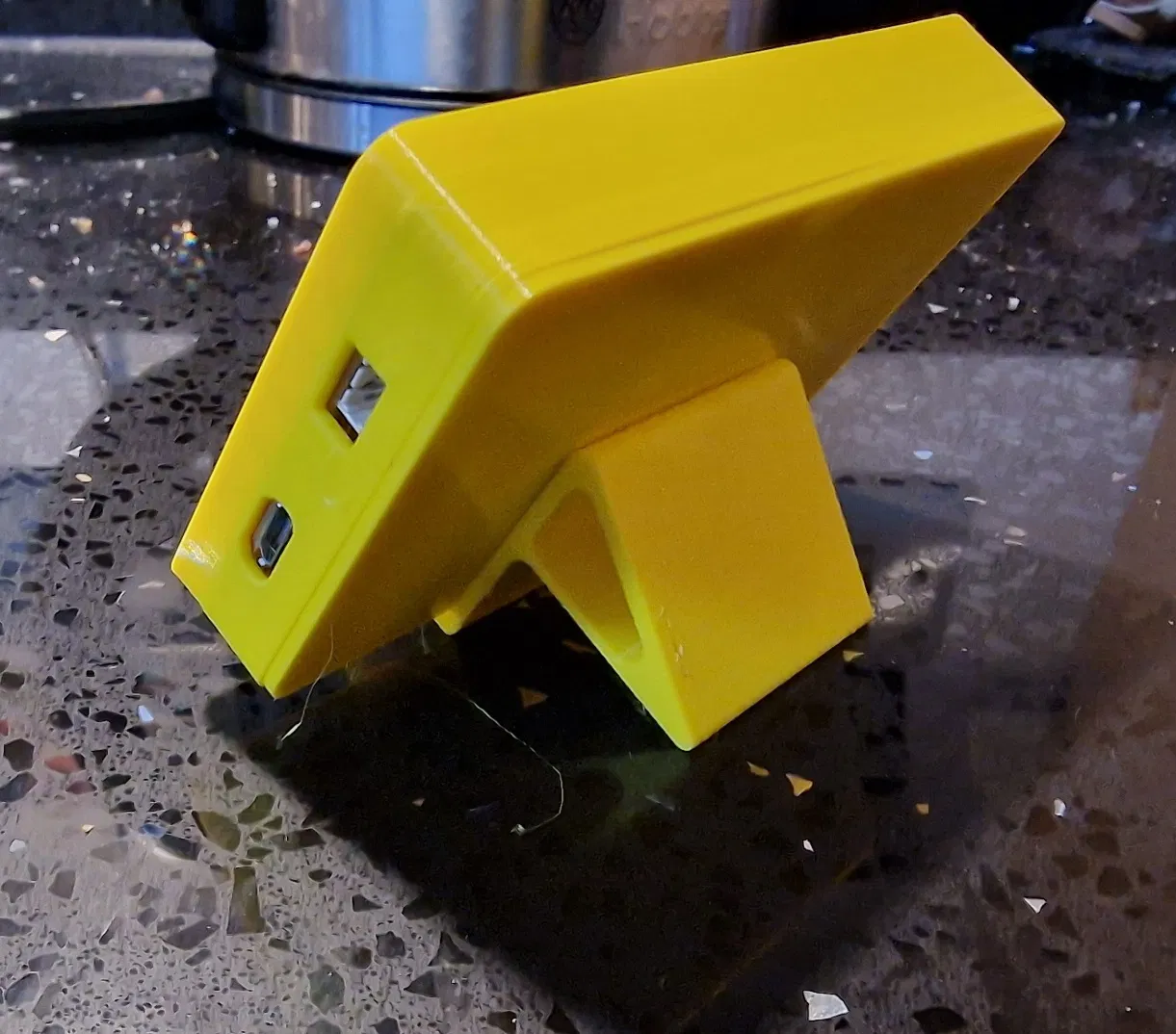

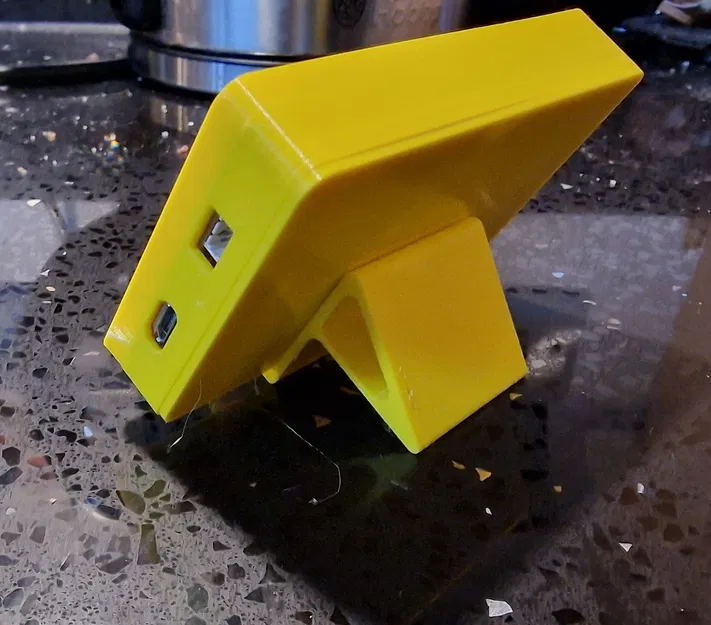

Có kèm thêm một file chân đế riêng để dựng hộp nghiêng 60 độ.

Cũng có file riêng cho Vỏ Hộp phía trước không có lỗ (chỉ có lỗ micro USB)

In ở 0.20mm không cần support trên máy Prusa Mini+.

Có kèm file STEP để bạn chỉnh sửa nếu cần.

Hy vọng cái này giúp được ai đó.

Sửa đổi #1 12/11/23
Thêm file cho vỏ hộp có lỗ cho LDR (Light Dependant Resistor) để hoạt động tốt hơn.
