** Cập nhật ngày 22/12/2023 _

Đã thêm phiên bản có thanh nối giữa các chân và ống góc, giúp dễ dàng luồn dụng cụ vào ống và tăng độ bền cho các chân.

Luồn dây cáp vào các đoạn ống xoắn có rãnh dài có thể là một quá trình chậm chạp và khó chịu.

Dụng cụ này giúp mọi việc dễ dàng hơn nhiều, bằng cách làm bung ống ra và tạo một kênh để luồn dây cáp vào. Sau đó, bạn chỉ cần trượt dụng cụ dọc theo rãnh. Nó có thể được tháo ra và lắp lại tại bất kỳ điểm nào dọc theo ống.

Nếu in ở tỷ lệ 100%, file STL đi kèm phù hợp với ống xoắn có đường kính trong 23 mm và cáp có đường kính ngoài lên đến ~10,5 mm. Bằng cách in dụng cụ ở các tỷ lệ khác nhau, nó có thể phù hợp với các kích thước ống xoắn phổ biến khác:

Tỷ lệ

Đường kính trong ống xoắn

Đường kính ngoài cáp

100%

23 mm

10.5 mm

83%

19 mm

8.5 mm

70%

16 mm

7 mm

48%

11 mm

5 mm

30%

7 mm

3 mm

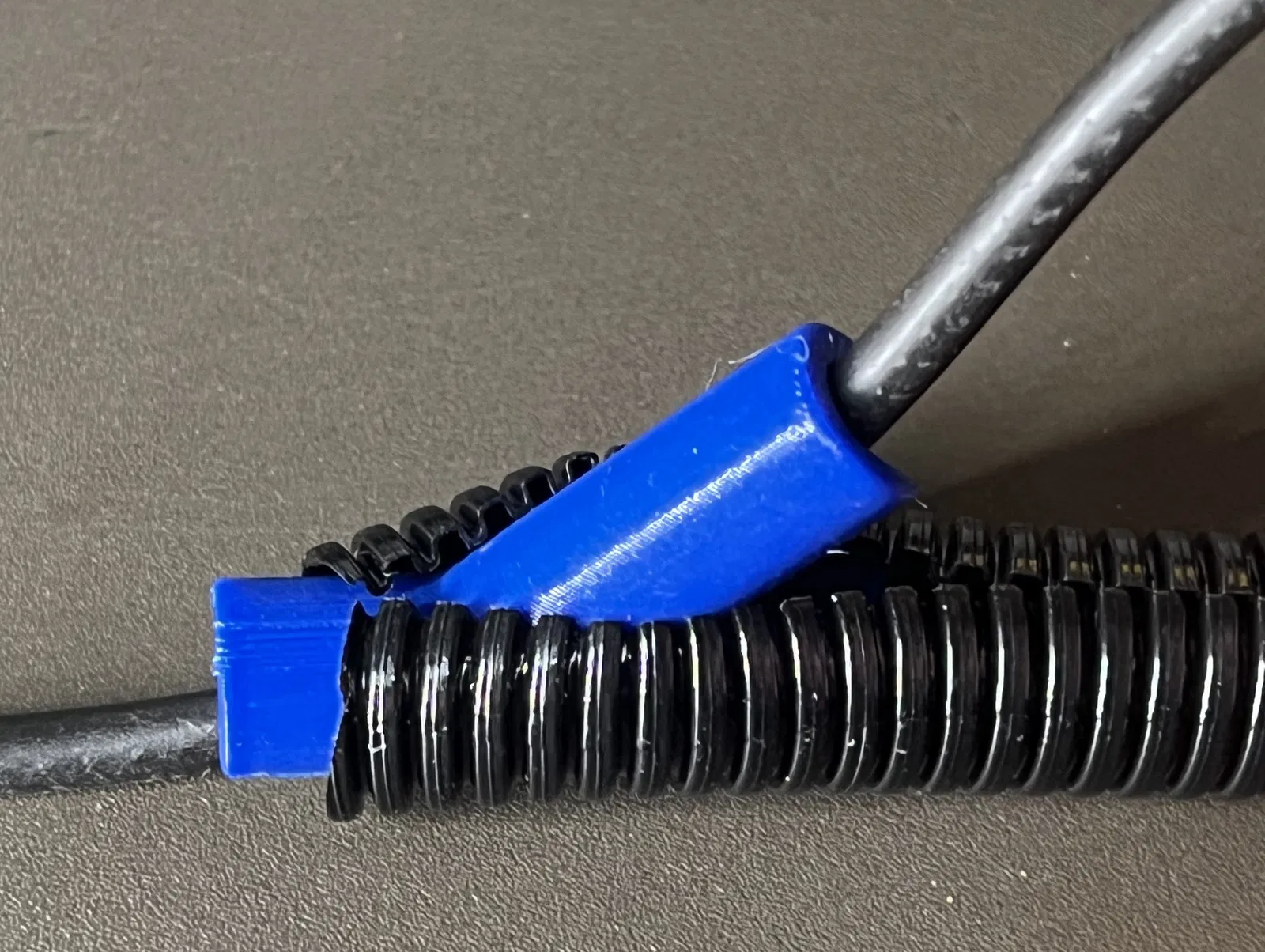

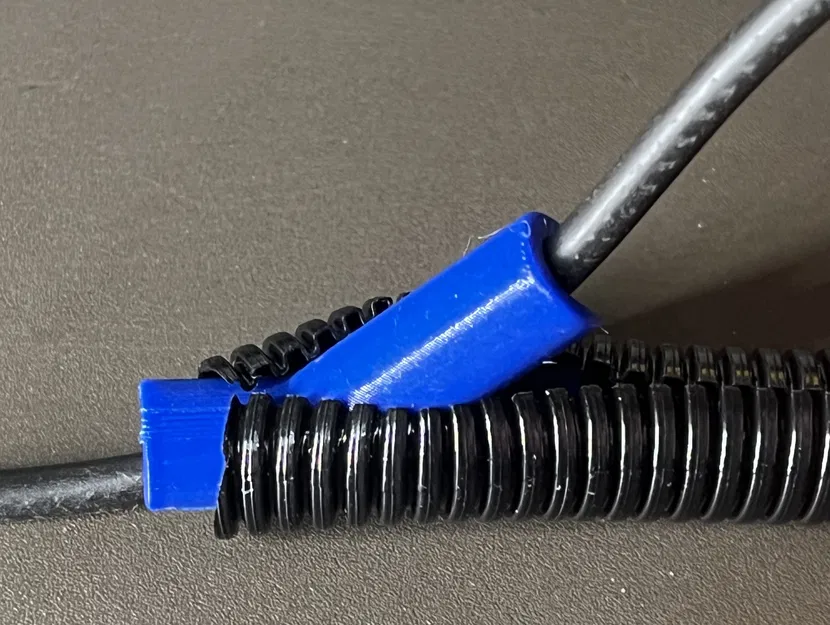

Mô hình được hiển thị trong ảnh được in ở tỷ lệ 48% cho ống xoắn có đường kính trong 11 mm. Sợi cáp được hiển thị có đường kính ngoài 5mm.

Cài đặt in

Tôi đã in của mình bằng PETG, với 100% độ đặc ruột (infill) để làm cho nó chắc chắn nhất có thể. Nó được in ở hướng được cung cấp mà không cần bất kỳ bộ phận hỗ trợ nào, nhưng tôi khuyên bạn nên thêm một đường viền (brim) để tăng độ bám dính, vì các cạnh tiếp xúc với bàn in khá dài và mỏng.
