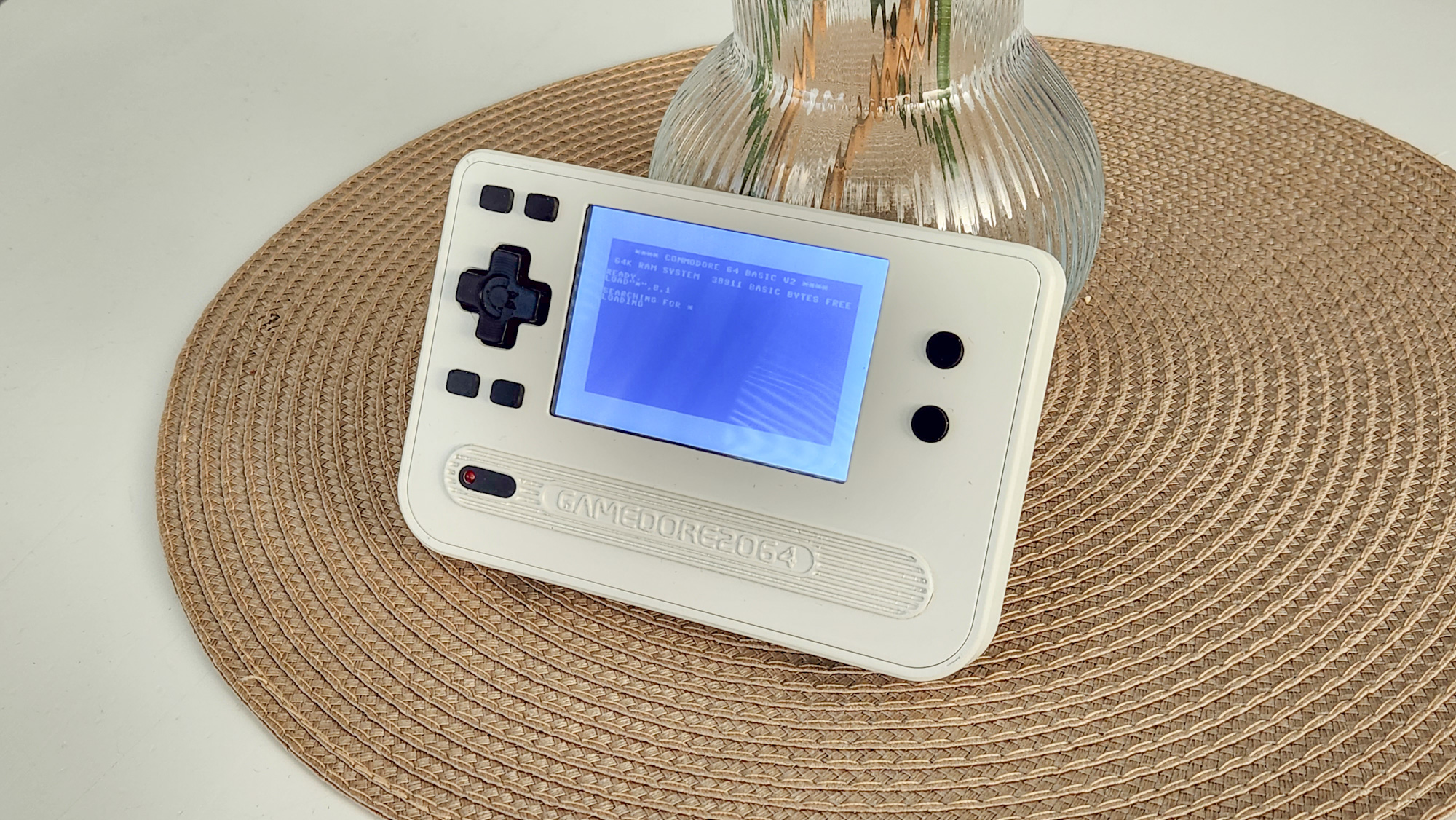

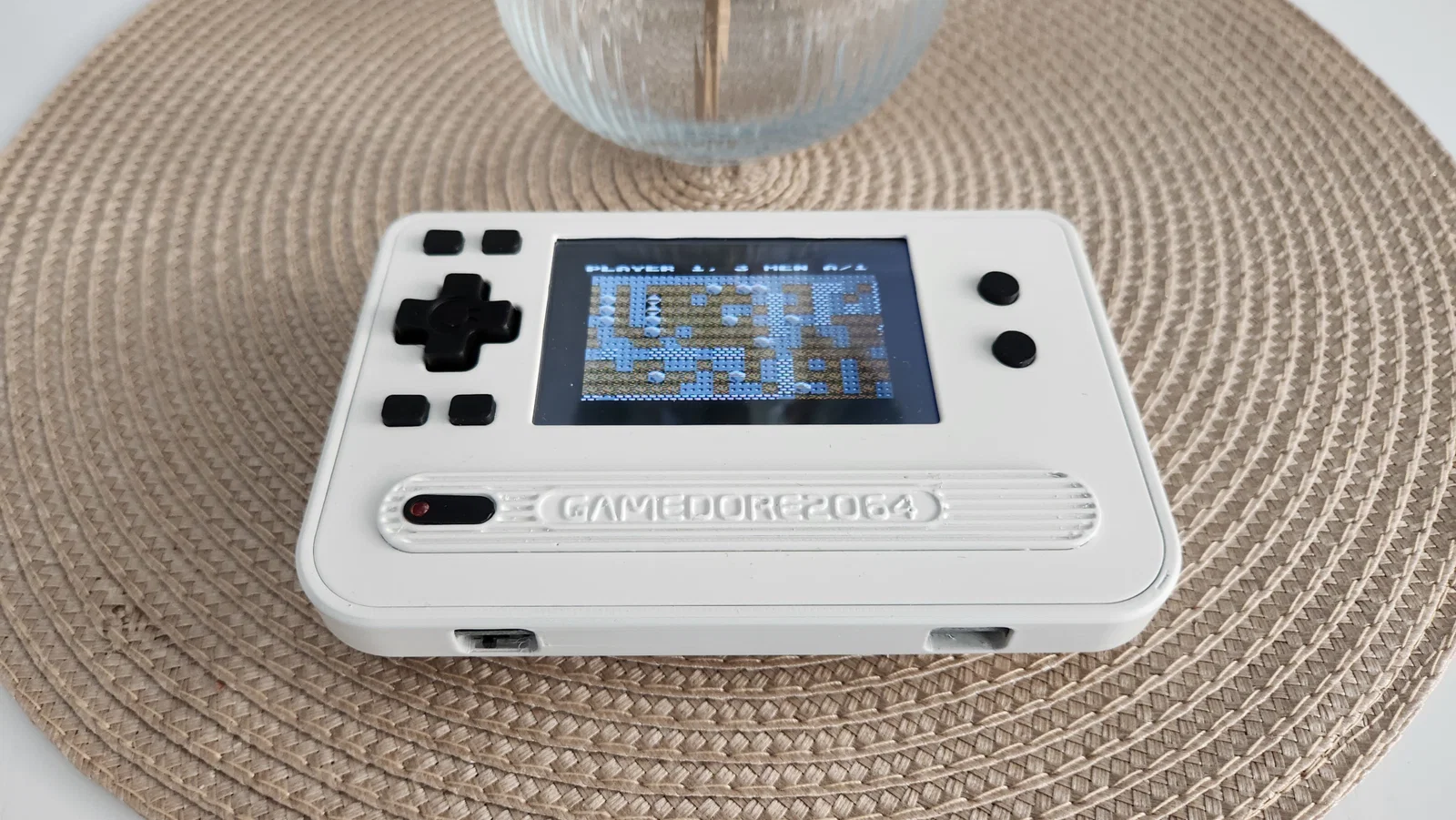

Gamedore 2064: Máy chơi game cầm tay "hàng thửa" chạy Raspberry Pi

Máy chơi game cầm tay lấy cảm hứng từ Commodore 64. Thiết bị được cấp nguồn bởi Raspberry Pi (1 hoặc 2) và Raspberry Pico để cung cấp các nút điều khiển (d-pad và các nút bấm) dưới dạng thiết bị USB-HID.

Xem bài viết trên blog tại đây:

Handheld từ những năm 80 mà chúng ta chưa từng có - Gamedore 2064 (codeof.me)

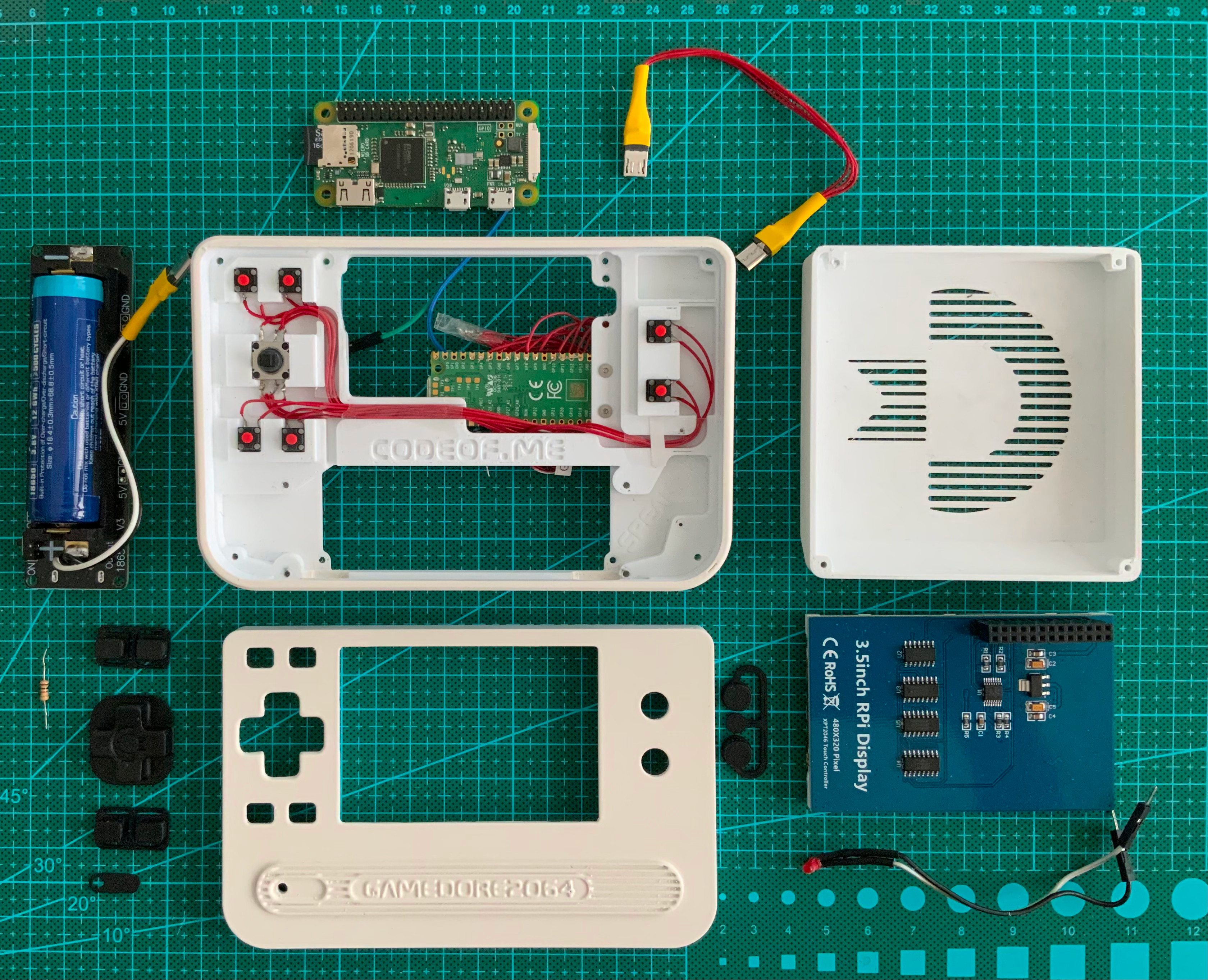

Danh sách linh kiện

Tôi đã sử dụng các thành phần sau bên trong thiết bị:

• Raspberry Pi Zero với bản phân phối RetroPie
• Màn hình Raspberry Pi 3.5" với độ phân giải 480x320
• Raspberry Pi Pico làm thiết bị USB-HID được kết nối với:
  • Bộ phận D-pad (https://www.aliexpress.com/item/4000681560472.html)
  • 6 nút bấm im lặng (https://www.aliexpress.com/item/32653516999.html)
• Cáp micro-USB sang micro-USB tùy chỉnh (Pico sang Zero) với các đầu nối này (https://www.aliexpress.com/item/32992732747.html)
• Mạch sạc pin 18650 (https://www.aliexpress.com/item/1005005993379022.html)
  • Tôi đã gỡ bỏ cổng USB lớn khỏi bo mạch để tiết kiệm không gian
• Đèn LED nhỏ 3mm để làm chỉ báo nguồn/hoạt động

Hướng dẫn lắp ráp

Các bộ phận in 3D:

• Vỏ máy bao gồm bốn mảnh lớn (mặt trước, bảng điều khiển đèn LED phía trước, tấm đỡ phía sau và nắp sau
• 6 nút bấm

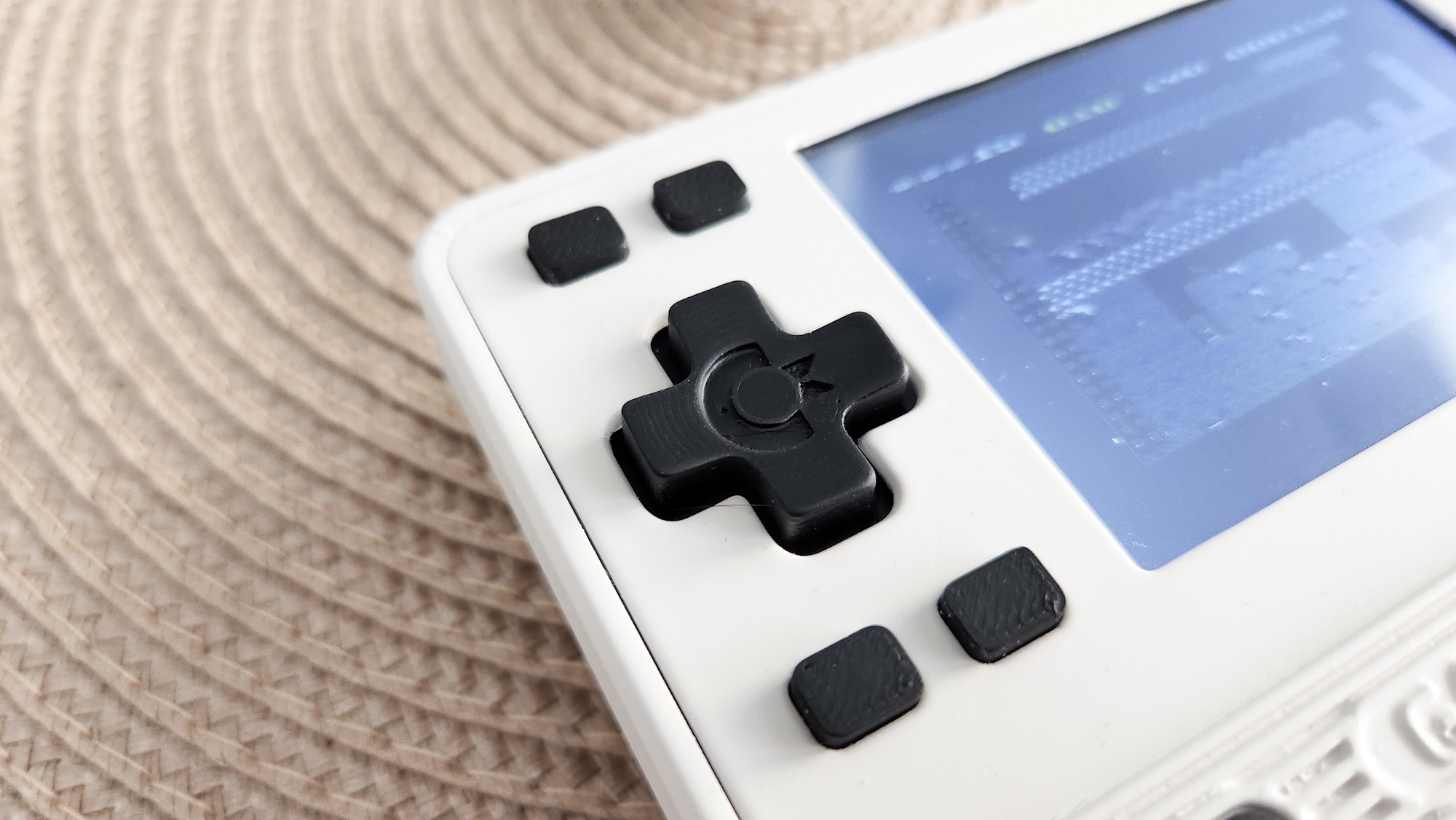

• Một D-pad

Tất cả các mô hình có thể được in mà không cần hỗ trợ.

Các bộ phận có thể được gắn với nhau bằng các loại ốc M2 khác nhau.

Các nút bấm và D-pad sẽ khớp vào vị trí. Có thể dùng keo siêu dính để cố định chúng (ít nhất D-pad có thể cần đến điều này).
