Giá đỡ cuộn dây tự động với tùy chọn quay lại bổ sung

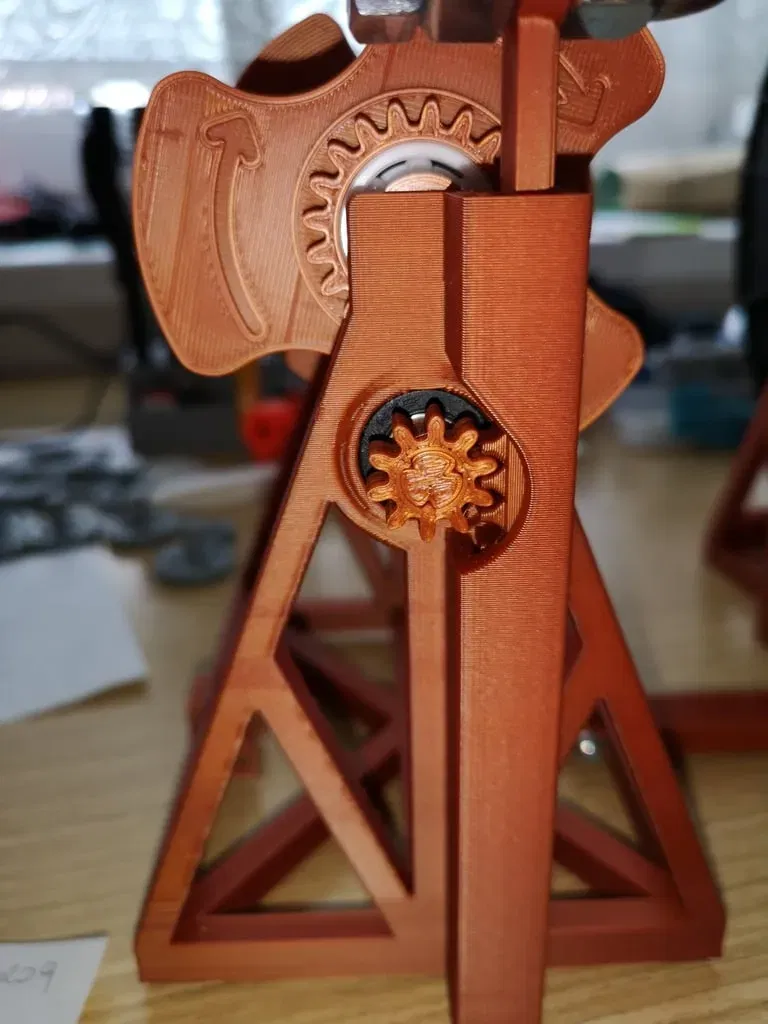

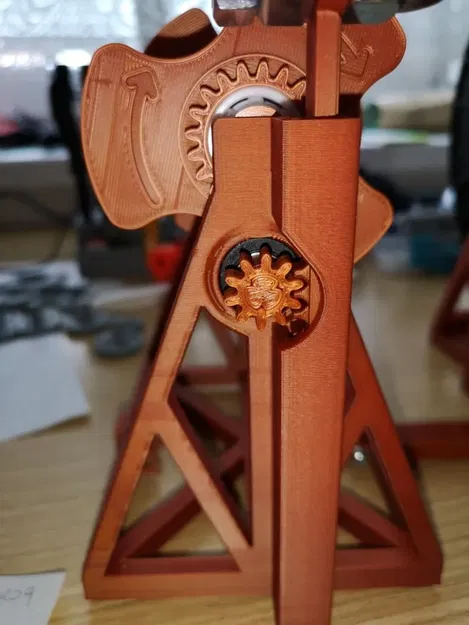

Thiết kế giá đỡ này chỉ thiếu một tính năng là khả năng cuộn lại thêm khi đường ray đạt đến vị trí thấp nhất. Điều này không cần thiết trong quá trình in bình thường nhưng rất hữu ích khi cuộn lại filament về cuộn trước khi bạn thay đổi nó. Trong sự hợp tác với tác giả của thiết kế giá đỡ này, chúng tôi đã chuẩn bị một phần đường ray được sửa đổi để cung cấp chức năng này.

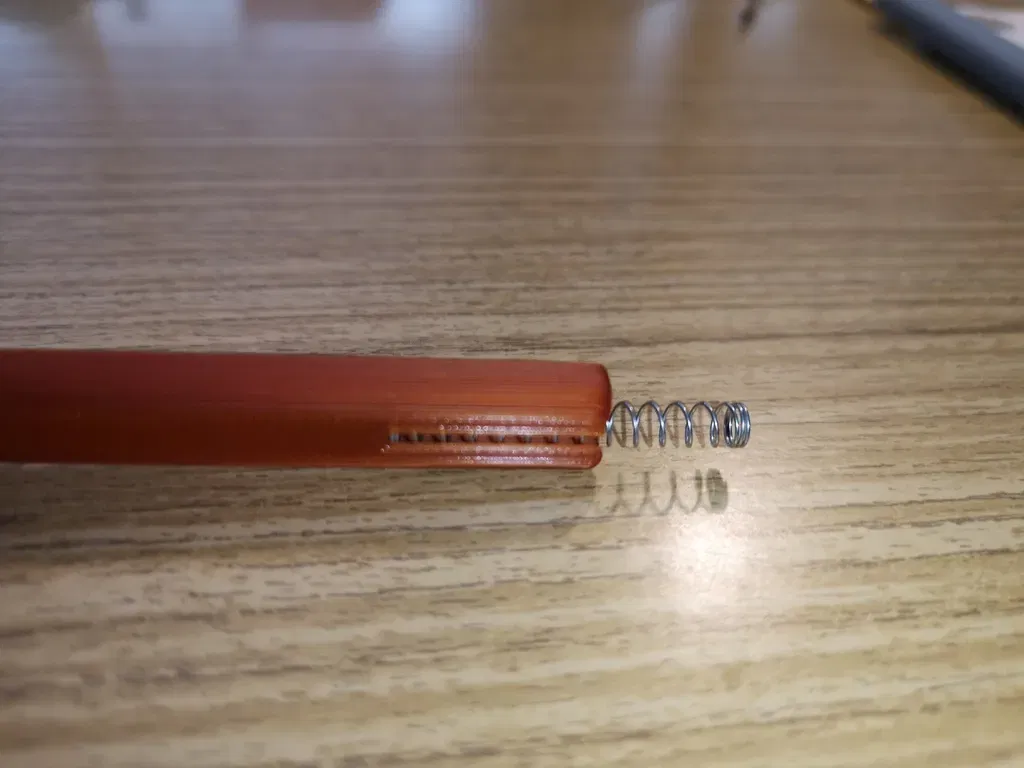

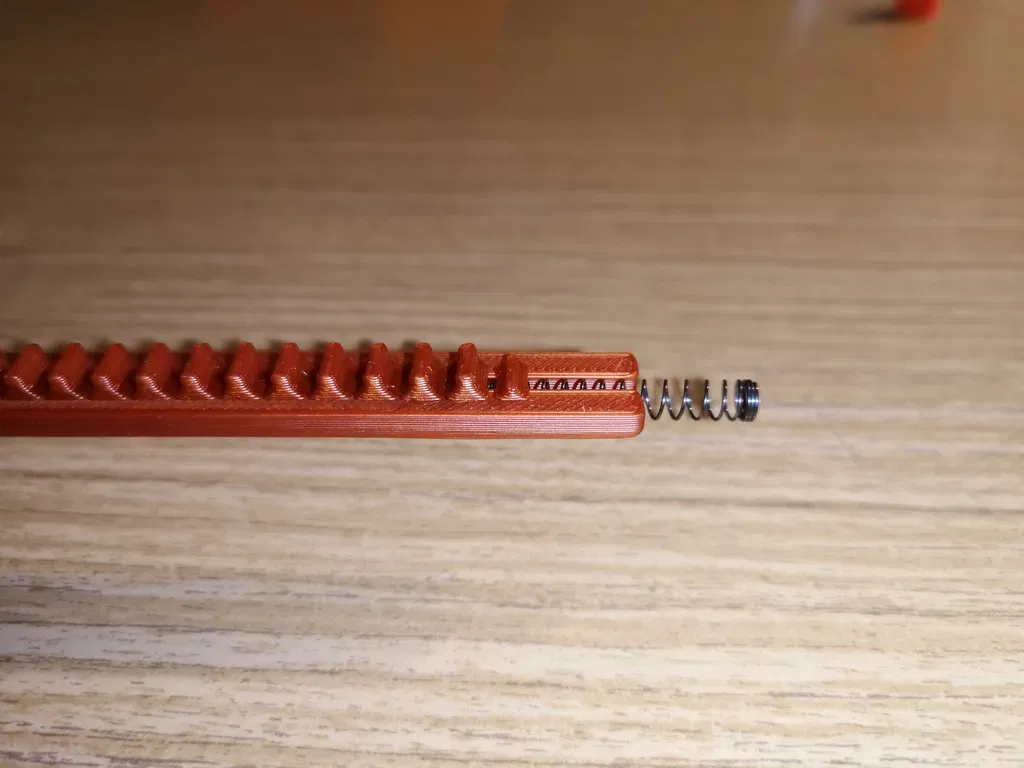

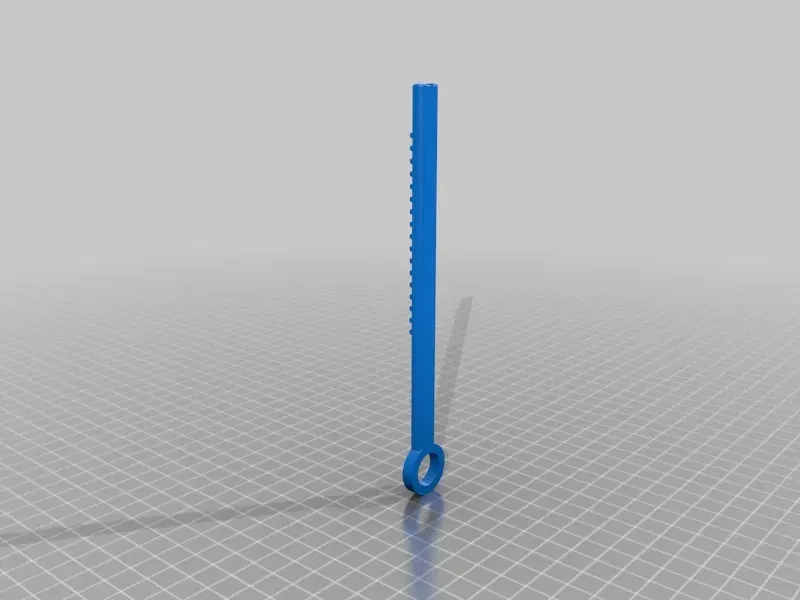

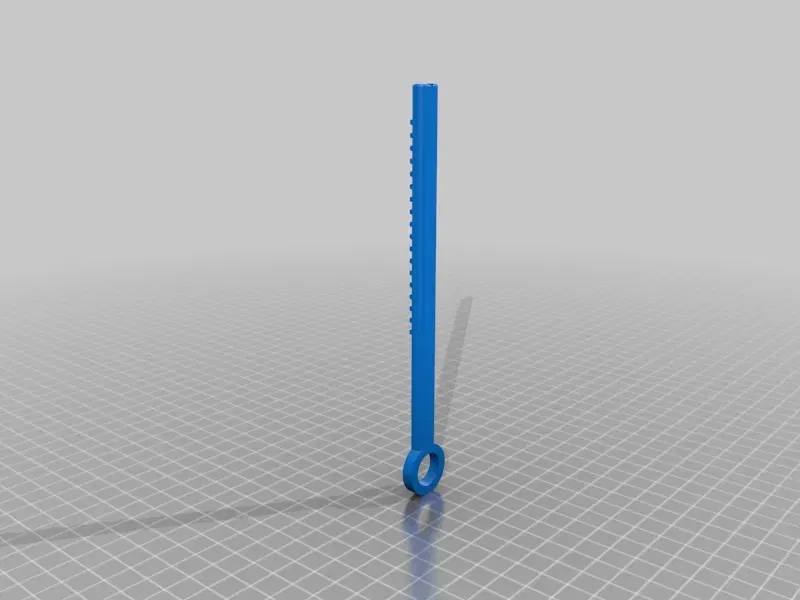

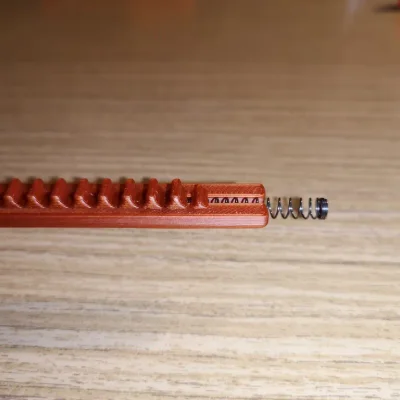

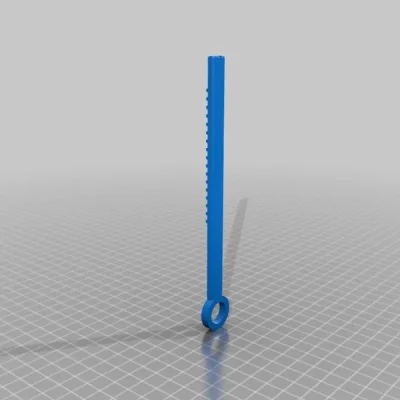

Phần đường ray được sửa đổi này được trang bị một lò xo ở đầu dưới và một cổ dài hơn ở đầu trên. Lò xo giữ đường ray ở vị trí làm việc với các răng của nó gắn vào nhau nhưng cũng cho phép nó di chuyển thêm nơi mà khu vực không có răng của nó đứng đối diện với bánh răng và cho phép nó quay tự do. Hãy xem video với đường ray này hoạt động. https://youtu.be/Gp9KecYa2sk

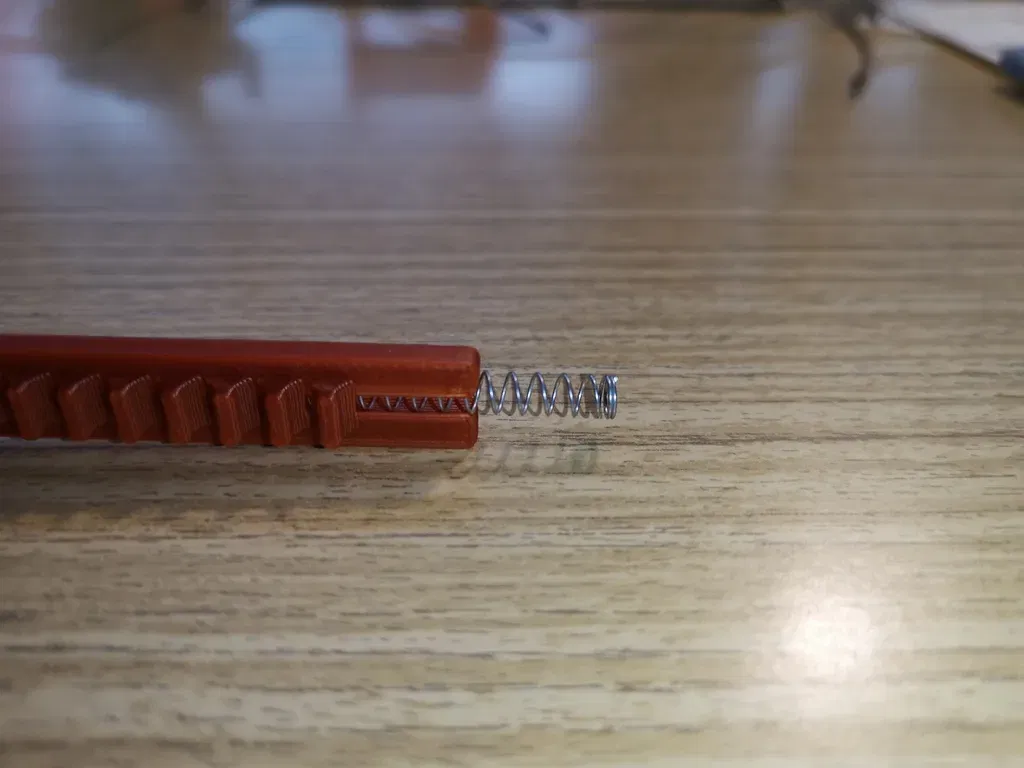

Bạn sẽ cần một lò xo phù hợp. Tôi đã tìm thấy cái phù hợp trong một cây bút bi cũ. Kích thước lò xo là 4,6 x 30 mm. Không cần thay đổi nào khác cho thiết kế giá đỡ. Chỉ cần sử dụng phần đường ray được sửa đổi này.

12.7.2019 Video khác cho thấy đường ray lò xo hoạt động trong khi cuộn lại filament về cuộn. https://youtu.be/vX8K0OM5W3g

3.8.2019 Một phiên bản đường ray lò xo khác dựa trên phiên bản Track 1.2.

Cài đặt In

Thương hiệu Máy in:

Prusa

Máy in:
