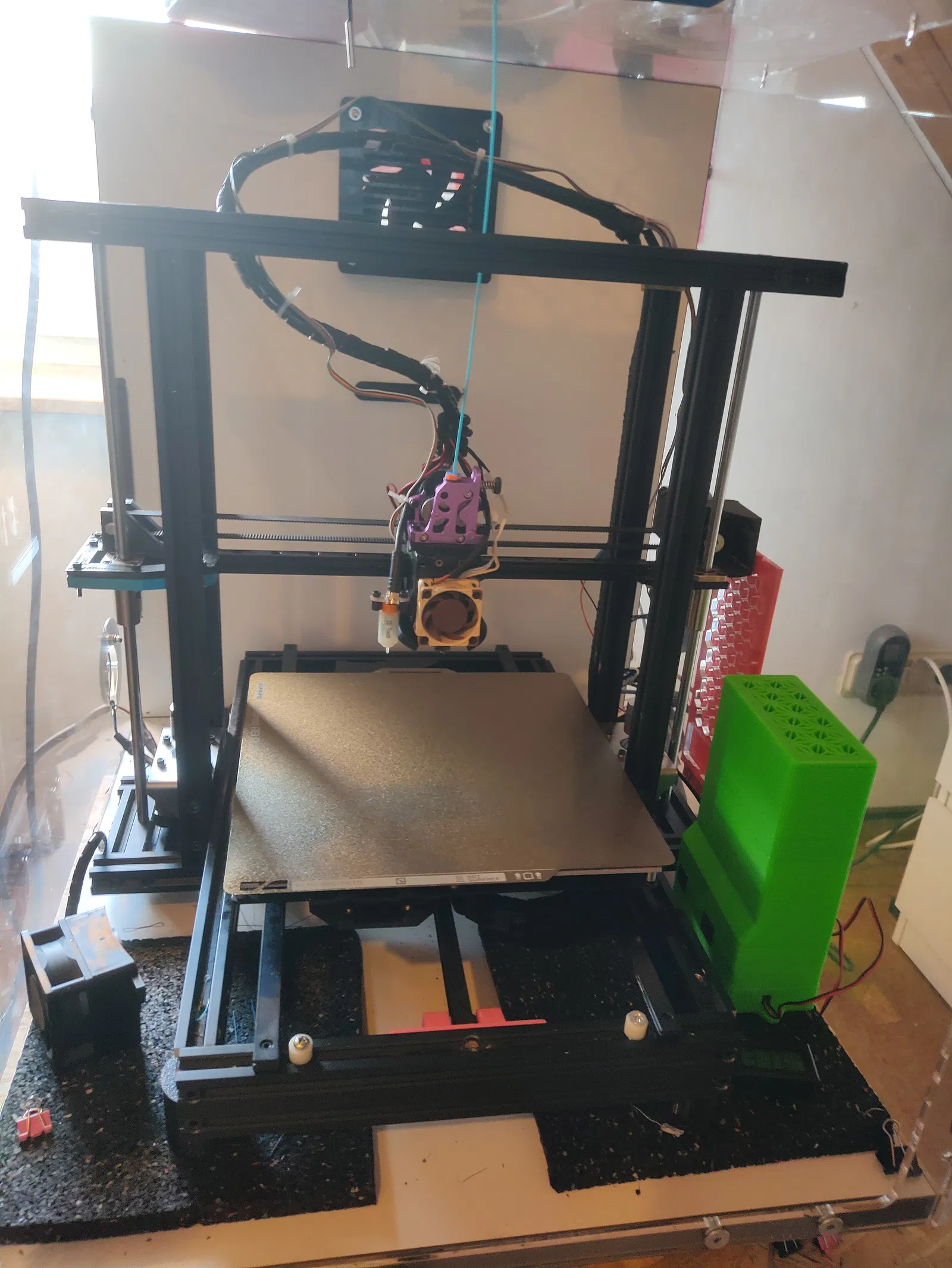

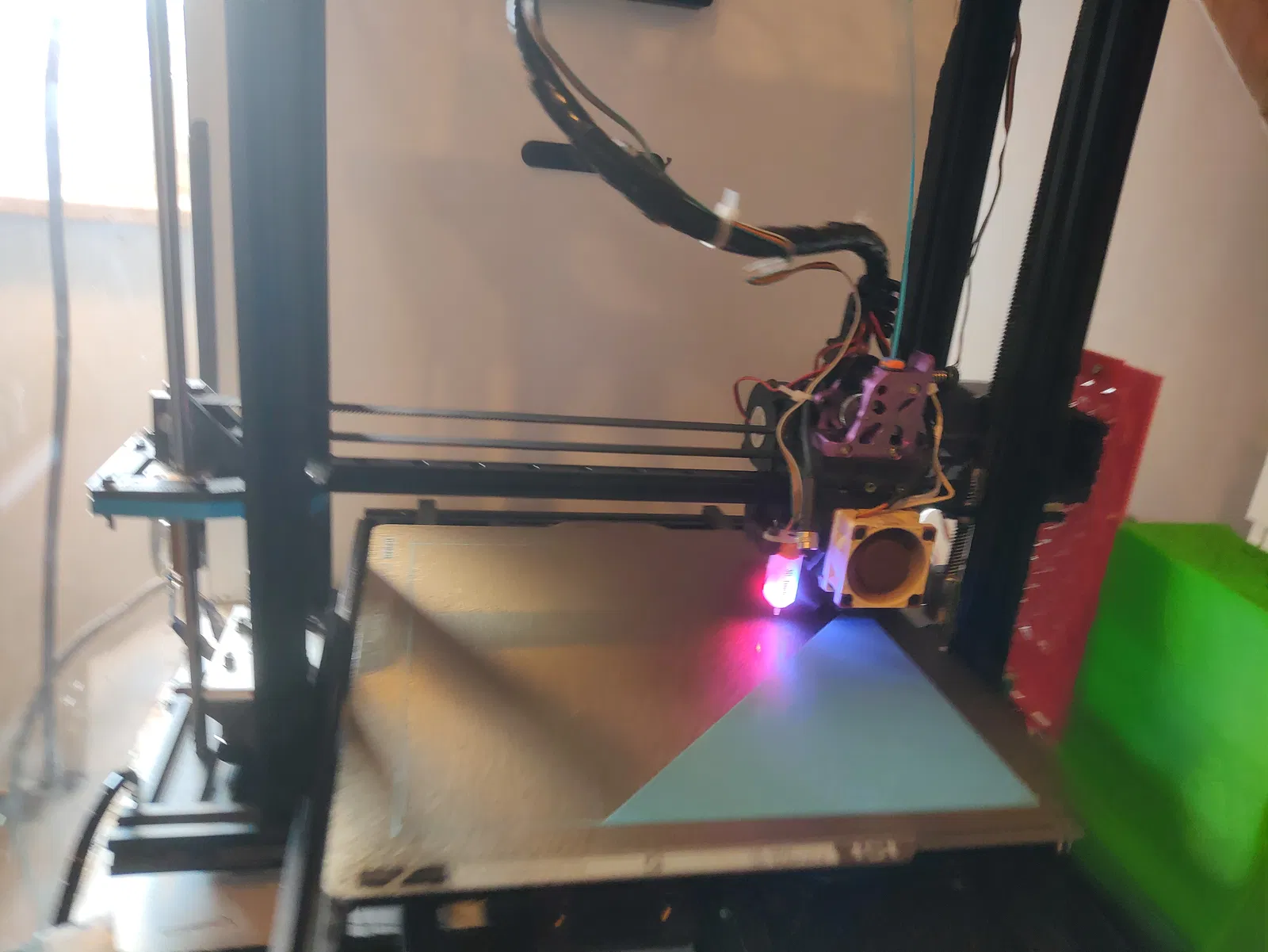

Mod Tốc độ Cao Kywoo Tycoon EVA 3.0

Sau khi mua một chiếc Kywoo Tycoon giá rẻ trên eBay, tôi quyết định sửa lại cho nó hoạt động tốt.
Tôi đã thử nghiệm thiết kế này được 3 tháng và không gặp vấn đề gì.

Những vấn đề chính tôi gặp phải:

• Cáp nhiệt giường không an toàn
• Bộ nguồn không được nối đất
• Bo mạch chủ Kywoo có tiếng ồn lớn ở các driver Z và Extruder
• Tấm Build Plate không tốt nhất
• Các bộ phận nhựa định khoảng cách từ giường bị biến dạng
• Động cơ X và Y khá yếu và tôi không thích dây đai

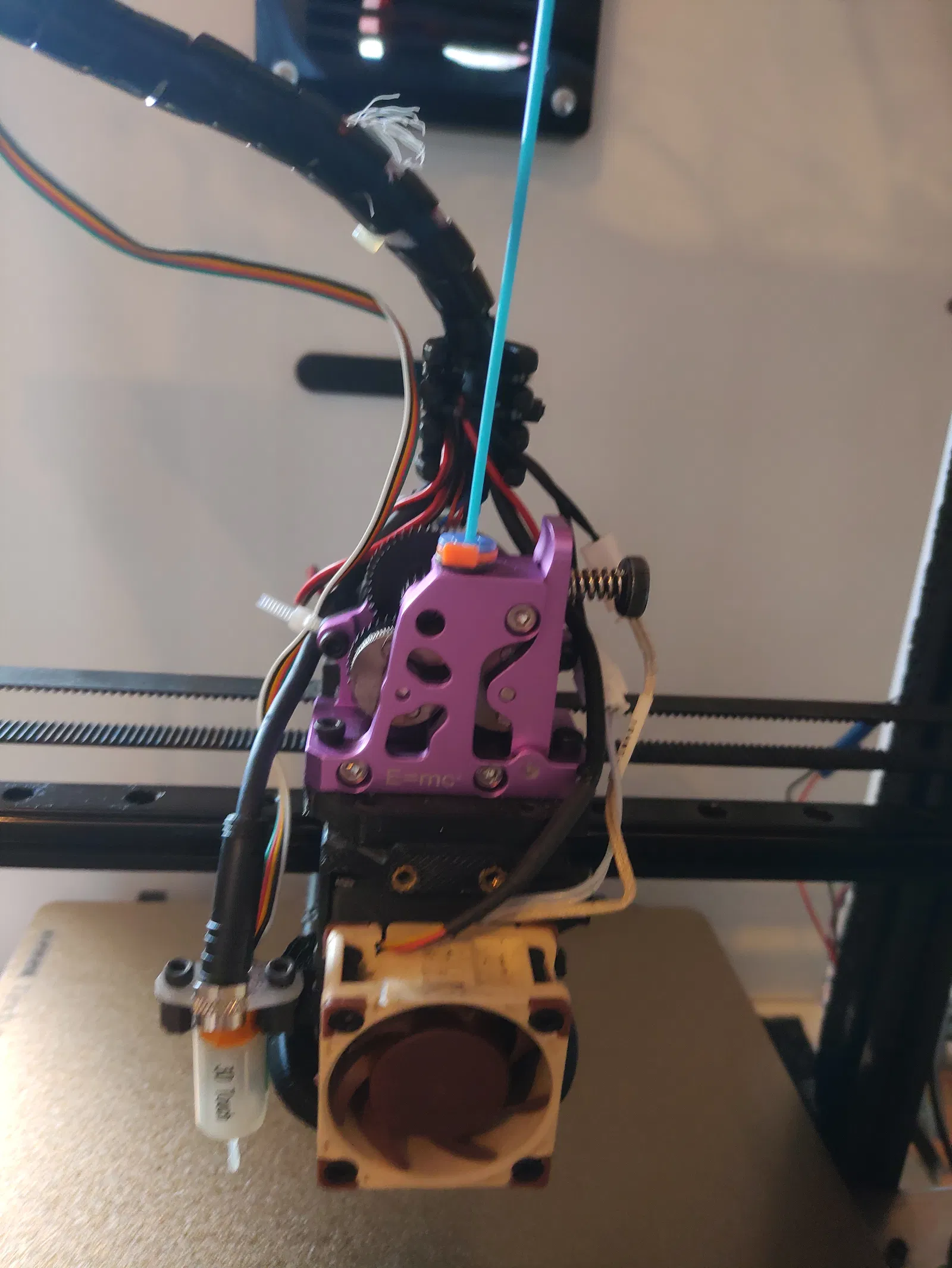

• Bộ đùn (Extruder) và Đầu phun (Hotend) là đồ bỏ đi
• Làm mát bộ phận (Partcooling) cũng không tốt nhất

Bạn có thể mong đợi gì với những thay đổi này?

• Tôi chạy gia tốc 5.000, nhưng 10.000 cũng có thể.
• Tôi chạy tối đa 25mm³/s, nhưng cũng đã thử nghiệm với 30 mm³/s.
• Do sử dụng EVA3 nên có thể sử dụng nhiều bộ đùn hoặc đầu phun khác.
• Tôi có chất lượng in tốt và khả năng làm mát bộ phận.
• Tôi sử dụng dây đai 10mm và động cơ mạnh hơn.
• Tất cả các bộ phận điện tử đều nằm trong hộp của lh-stinger.

Một vài mẹo và thủ thuật:

• Tôi sử dụng các tấm PEI 257mm x 257mm từ Bambulab.
• Tôi đã thay đổi các bộ đệm khoảng cách giường bằng các bộ đệm kim loại 8 hoặc 10mm và bộ đệm silicon 1mm. Vì vậy, tôi có thể đạt được một chiếc giường tương đối phẳng.
• BL-Touch hoạt động tốt hơn nhiều so với đầu dò 8mm đối với tôi (cho nhiệt độ cao).
• Bạn có thể sử dụng bất kỳ đầu phun hoặc bộ đùn tương thích EVA 3 nào khác. Nếu nó vừa với khung X.
• Tôi sử dụng Fysetc USB ADXL.
• Tôi sử dụng bo mạch chủ Manta MP5 -→ có lẽ tôi sẽ tìm thấy bộ chuyển đổi cho hộp điện tử và đăng nó ở đây...

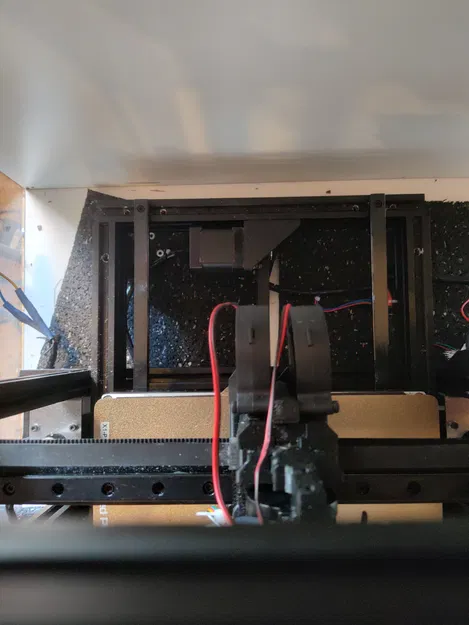

• Các lỗ cho thanh ray tuyến tính của tôi không được căn chỉnh chính xác nên tôi đã đặt chúng trực tiếp lên thanh nhôm định hình.
• Tôi đã chia Z thành 2 driver riêng biệt để sử dụng tính năng nghiêng Z (z-tilt).
• Tôi đã thay đổi các khớp nối Z sang loại mềm dẻo hơn, vì trục vít Z của tôi không thẳng.
• Quạt của tôi là loại 5015 từ Gdstime với 8500rpm.
• Do khung Y (y-gantry), hầu hết các bộ đùn/bộ chuyển đổi sẽ không vừa, tôi đã thử nhiều phiên bản khác nhau.
  Nếu bạn thích kiểu Bowden, thì đầu phun của máy in 3D "The 100" có vẻ vừa sau một vài sửa đổi.

Những điểm đáng chú ý:

• Tôi đã thử Klicky nhưng không có không gian trong vỏ máy của tôi. Có thể hoạt động vì giường có thể di chuyển khá xa về phía Y.
• Bạn sẽ mất 5mm ở trục Y.
• Chiều cao Z tối đa là 215mm trên bản dựng của tôi.
• Tôi đã cắt bớt phần khung Y nơi có vỏ kim loại màu vàng. Điều này là không cần thiết.

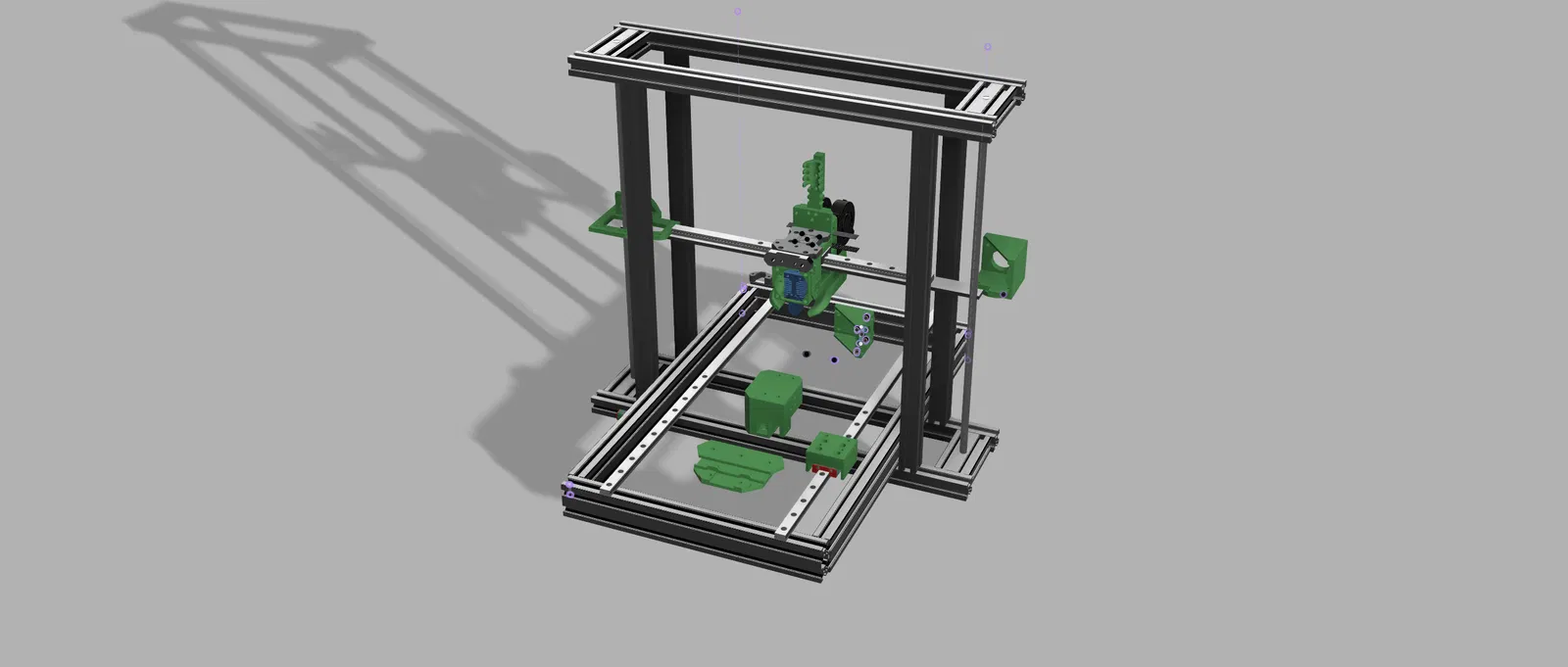

Cách sử dụng các bộ phận đều có trong tệp STEP.
Tôi sẽ không viết một hướng dẫn đầy đủ, nhưng nếu bạn có câu hỏi, cứ hỏi nhé.
