Dự án: Airbus MCDU

V1.1.1 - Cập nhật: 22.12.2023

Tiếng Việt

Chào mọi người,

tôi muốn chia sẻ dự án "vẫn đang trong quá trình thực hiện" này với mọi người. Tôi sẽ thường xuyên thay đổi các tệp và thêm các phiên bản mới, đồng thời bình luận về chúng.

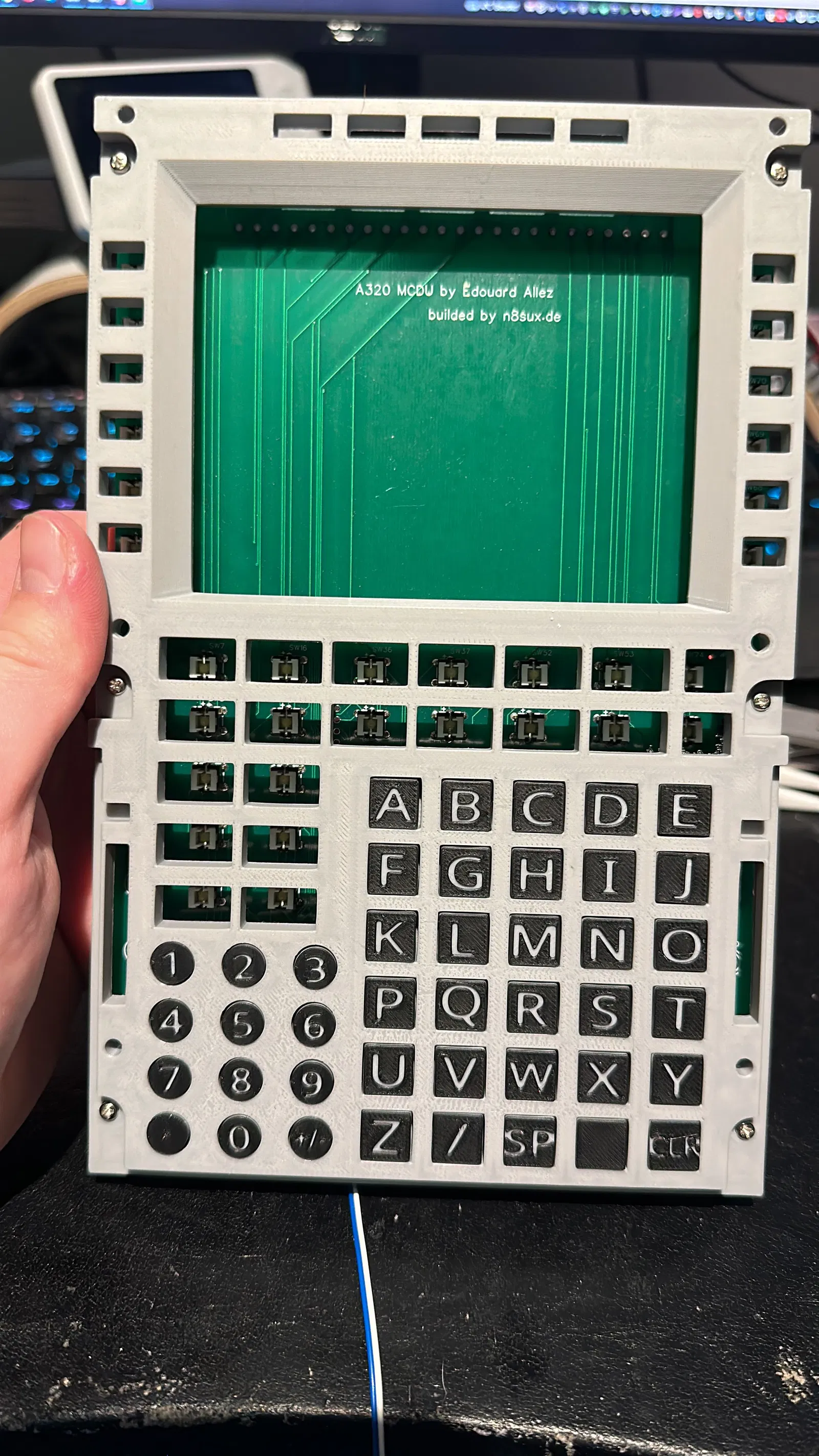

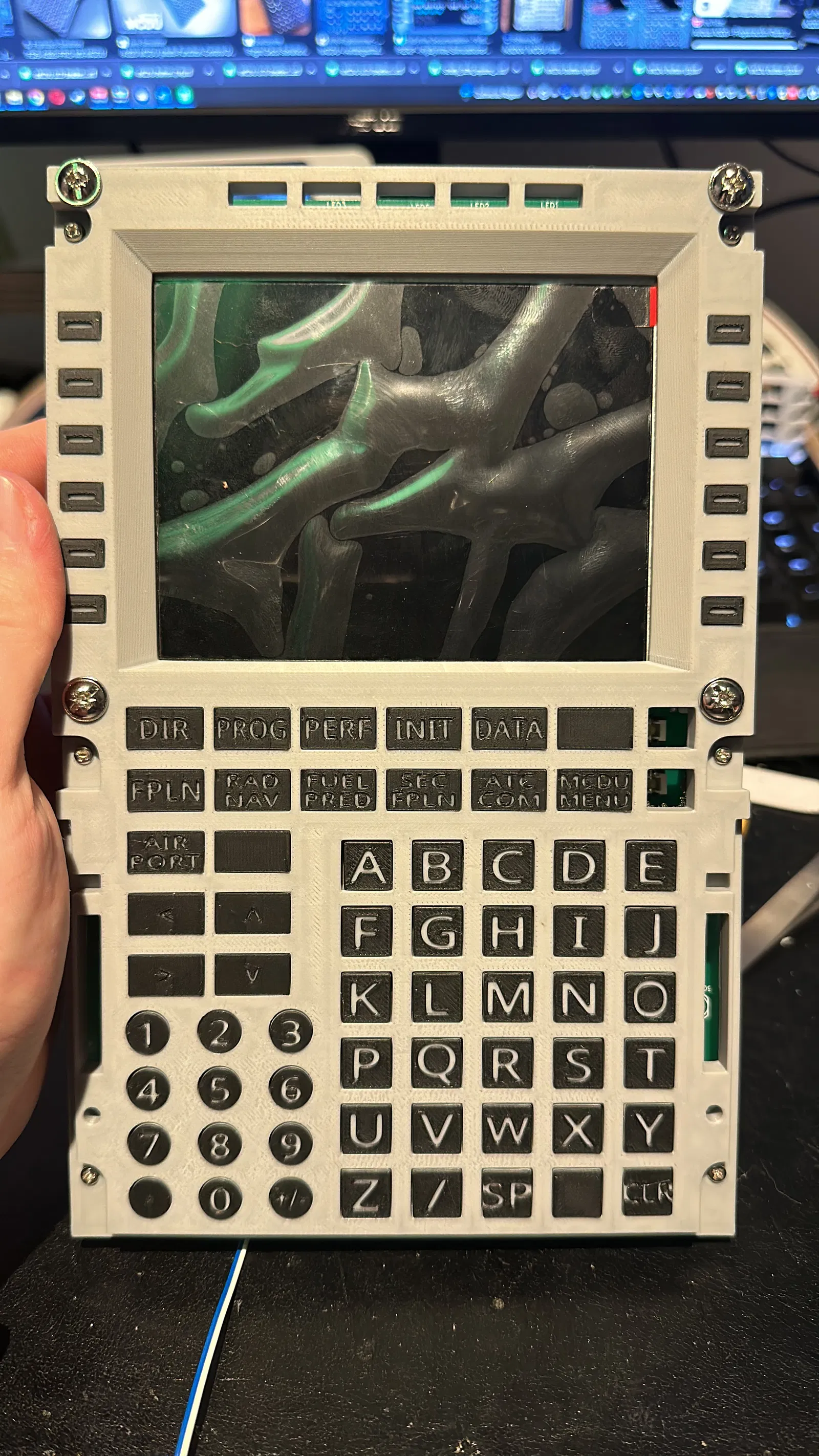

Mục tiêu: Một chiếc Airbus MCDU hoạt động, bao gồm cả khung và sau này sẽ được lắp đặt vào một chiếc home cockpit. Các trình giả lập: X-Plane & MSFS (Fenix + FBW).

Mọi người có thể tự in sản phẩm này, nếu có gì không vừa thì chịu trách nhiệm nha.

PCB: https://oshwlab.com/edouardallez/mcdu-lighted

Theo dõi nhé! :)

Thông tin Máy in & Cài đặt & Vật liệu in

Máy in: Bambu Lab X1 Carbon với AMS

Đầu phun: 0.4mm

Mâm in: Tấm PEI Nhám

Chân chống: Không

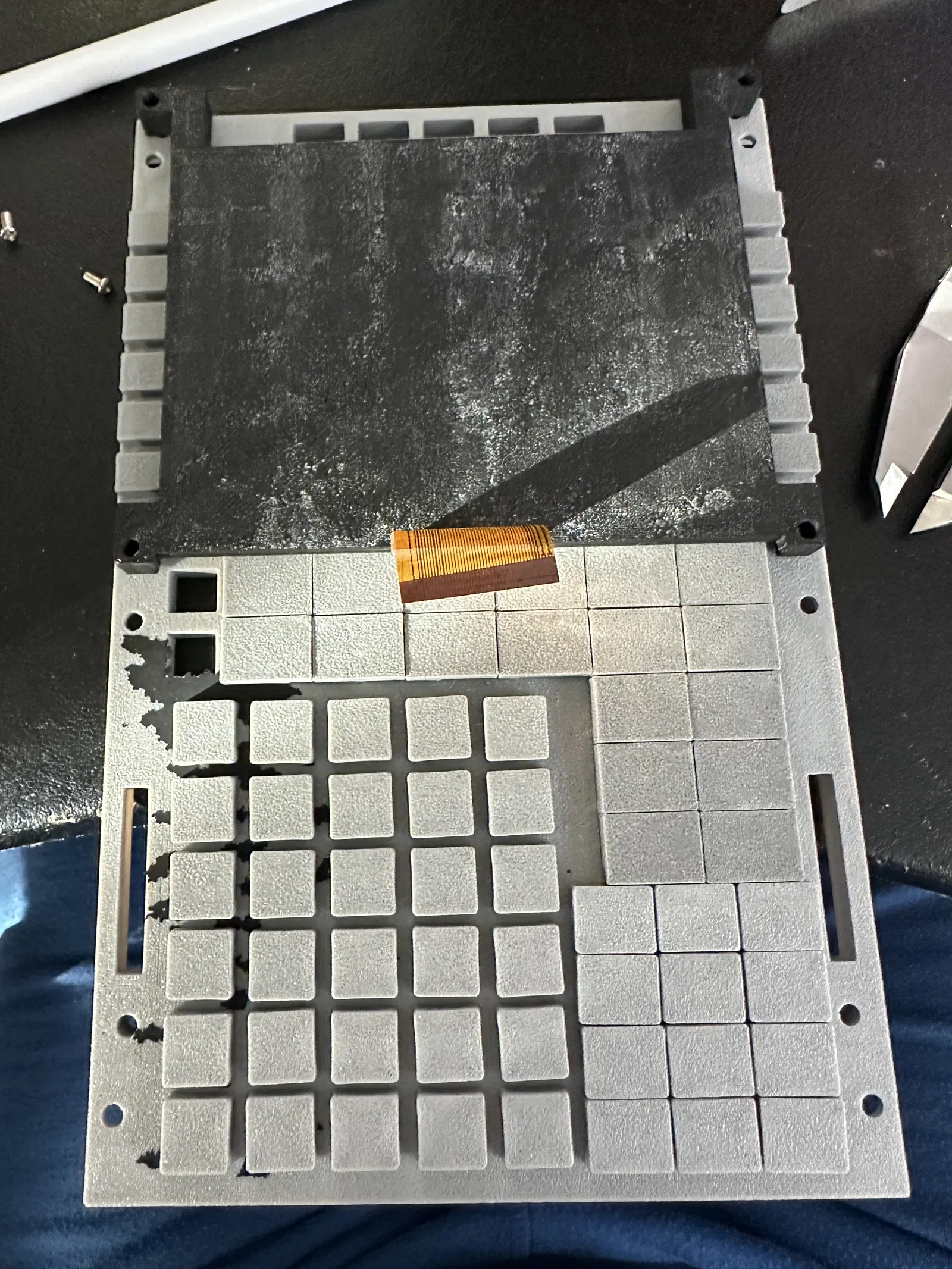

Khung: PLA Xám Lớp cao: 0.2mm

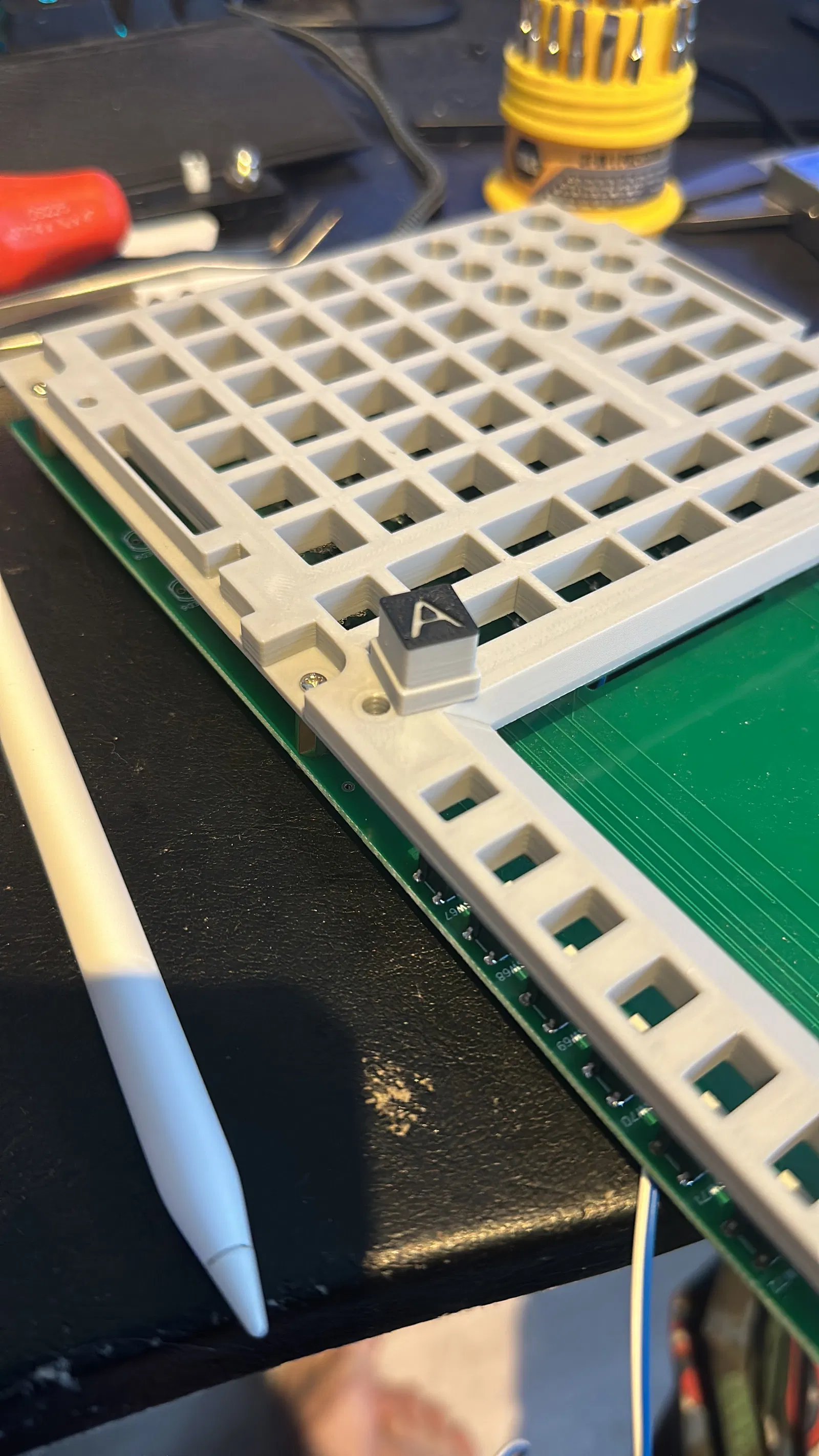

Nút bấm: PLA Trong suốt & Đen Lớp trên: 0.12mm

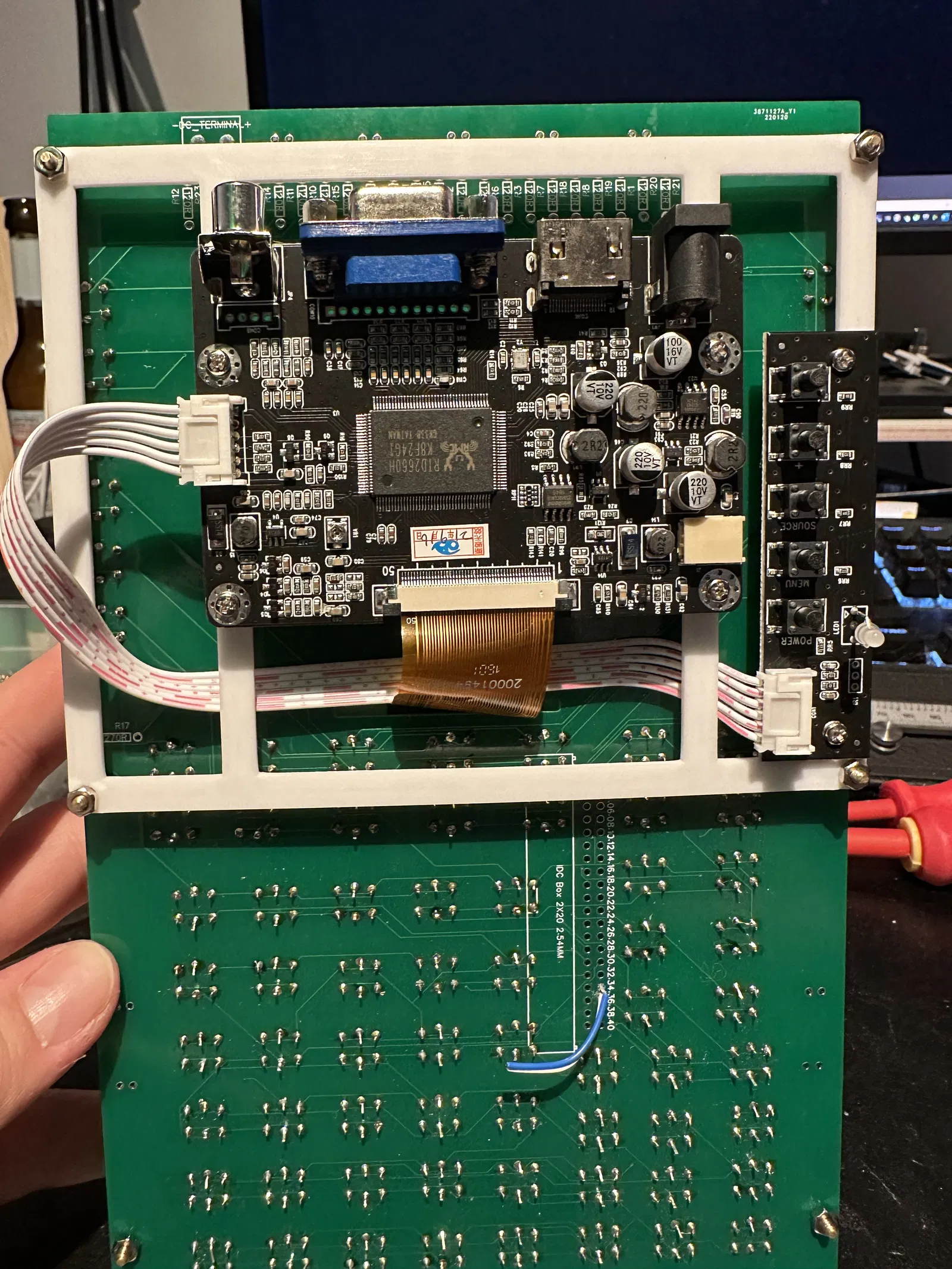

Giá đỡ LCD: PLA Đen Lớp cao: 0.2mm

Các bộ phận

1x Màn hình LCD 4:3 5 inch (Aliexpress ~60 Euro) (Ví dụ: Aliexpress)

6x Ốc đệm đồng M2.5*11+6mm

4x Ốc đệm đồng M2.5*5+6mm

6x Đai ốc M2.5

6x Vít M2.5

Nhật ký thay đổi

V1.0 - 05.03.2023 - Bắt đầu dự án

V1.0 - 05.03.2023 - Thêm giá đỡ Driver LCD

V1.1 - 05.03.2023 - Nút bấm vừa vặn hơn

V1.1.1 - 22.12.2023 - Thêm liên kết PCB

Việc cần làm

• Thiết kế Khung cho Mega2650
• Tài liệu phần mềm
• Thiết kế & Xuất tệp Gerber cho PCB
• Thêm Khung cho các Chữ cái E, N, S, W
• Nắp vít giống vít Airbus thật
