Pat Gắn Borescope Tương Thích Satsana

Tác giả astrovore

Lượt tải
23
Lượt thích
2
Lượt coi
306

File 2 284,2 KB

  • ScopeMount-V2_1765730080.stlSTL · 16,9 KB
  • ScopeMount-V1_1765730081.stlSTL · 267,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#92877
Danh mục
Máy In 3D
Ngày đăng

Mô tả

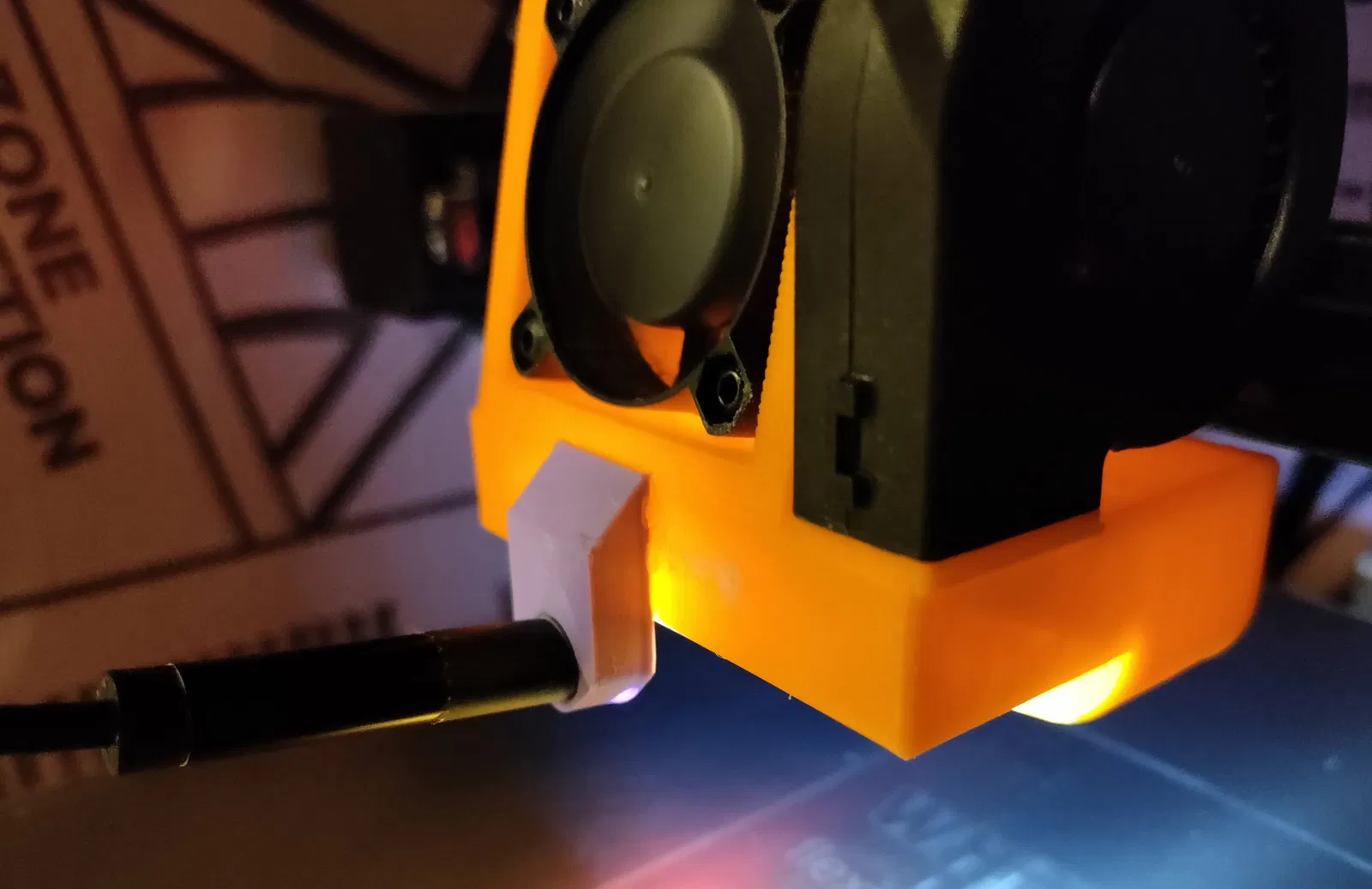

Mấy cái pat gắn này là tui làm để gắn chắc chắn cái borescope USB 8mm lên cái pat quạt Satsana, chiếu thẳng vô cái nozzle. Tui thấy mấy cái pat có sẵn nó mỏng manh quá nên tui làm cho nó cứng cáp hơn.

Cái loại borescope tui xài thì có ở đây, mà loại nào có cái thân 8mm cũng xài được hết nha: https://www.aliexpress.com/item/32967094275.html

Cái bản V1 thì dán ở dưới cái ống thổi khí phía trước. Nó đặt cái scope sát vô cái nozzle.

Mà thật ra tui thấy nó hơi sát.

Cái bản V2 thì dán ở phía trước ống thổi khí thay vào đó, cho phép bạn gắn cái scope lùi ra xa hơn một chút. Bản này còn có thêm cái lợi là cho phép bạn chỉnh độ cao chỗ gắn scope.

Cái scope thì ấn nó vô cái pat là dính. Nếu thấy nó hơi lỏng á thì bạn quấn một hai vòng băng keo quanh cái thân scope là nó vừa khít à.

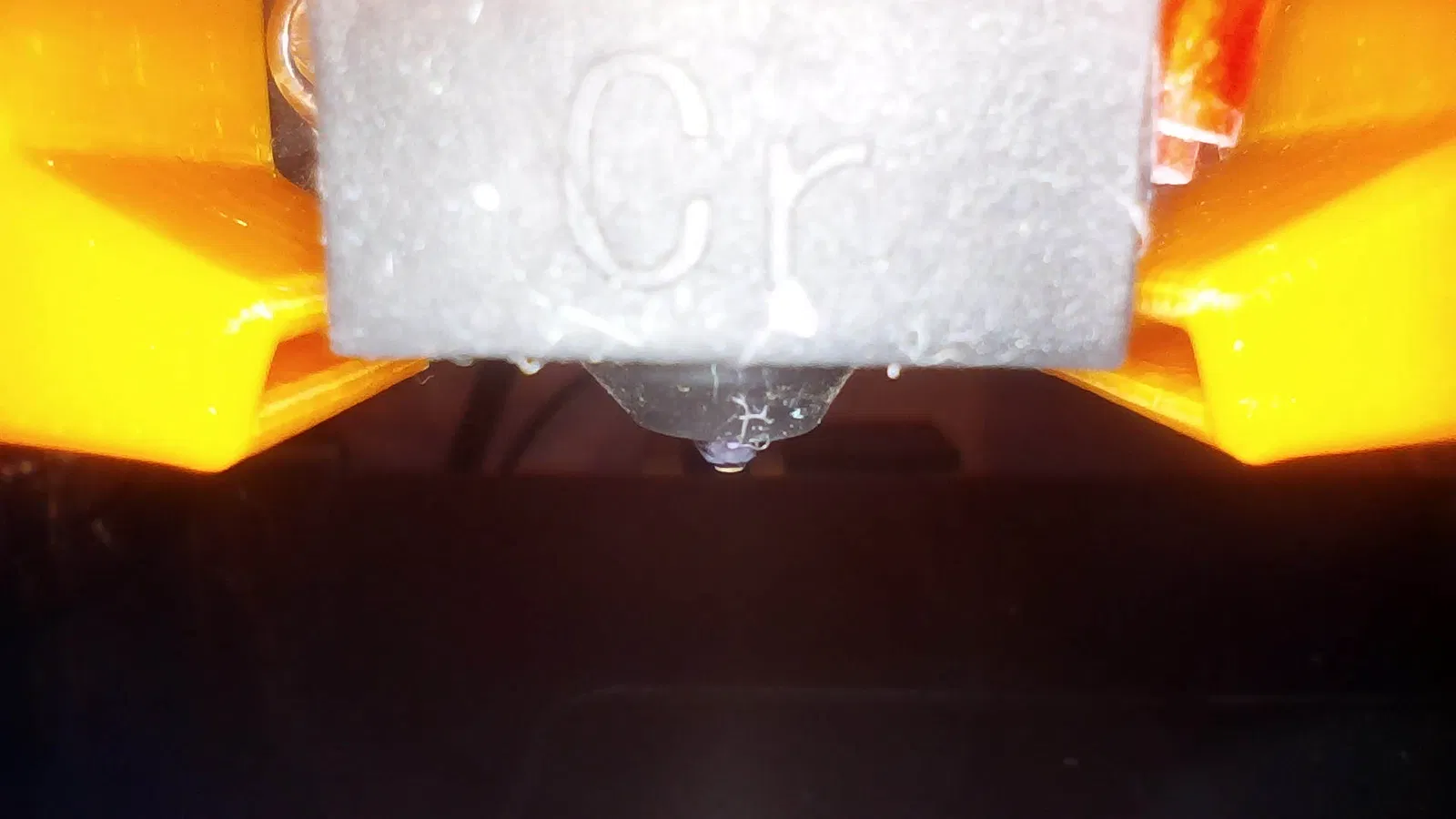

Mấy bản đều nghiêng cái scope 10° so với phương ngang và có đủ khoảng trống, miễn là bạn chỉnh nó sao cho cái nozzle nằm ở giữa khung hình của camera là được.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
284,2 KB
File lớn nhất
267,4 KB
