Đèn Tuýp LED RGB WLED

Tự làm đèn tuýp LED RGB giá rẻ nha bà con!

CẬP NHẬT: Đã thêm file Step.

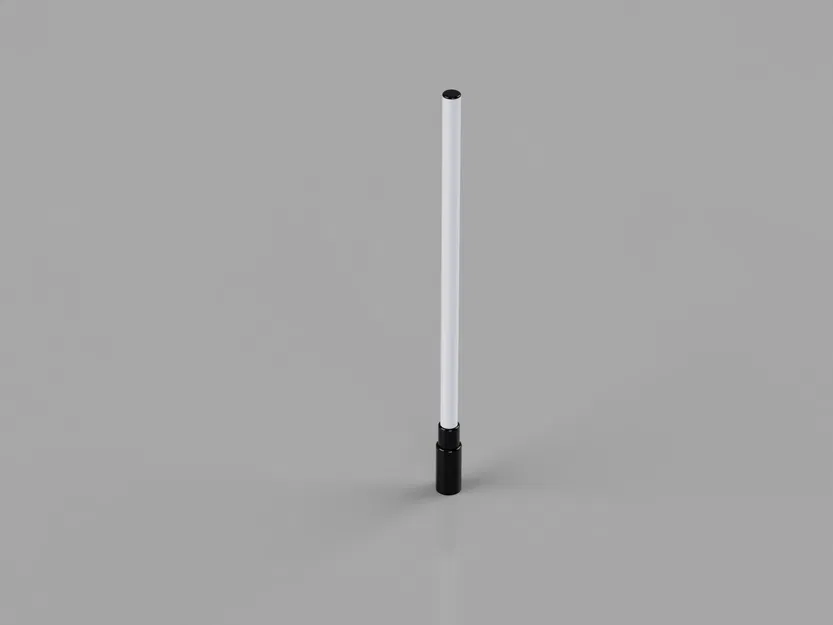

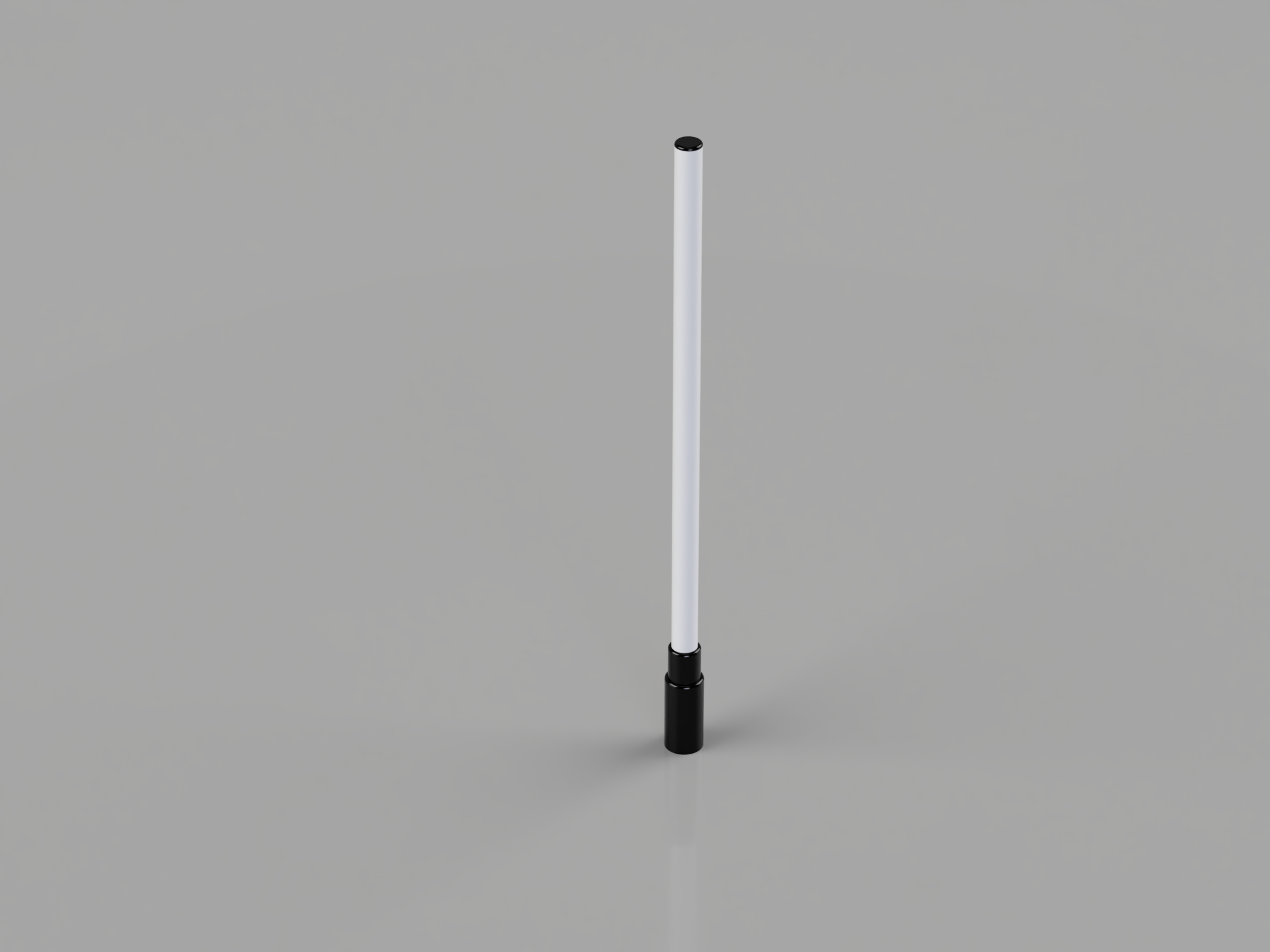

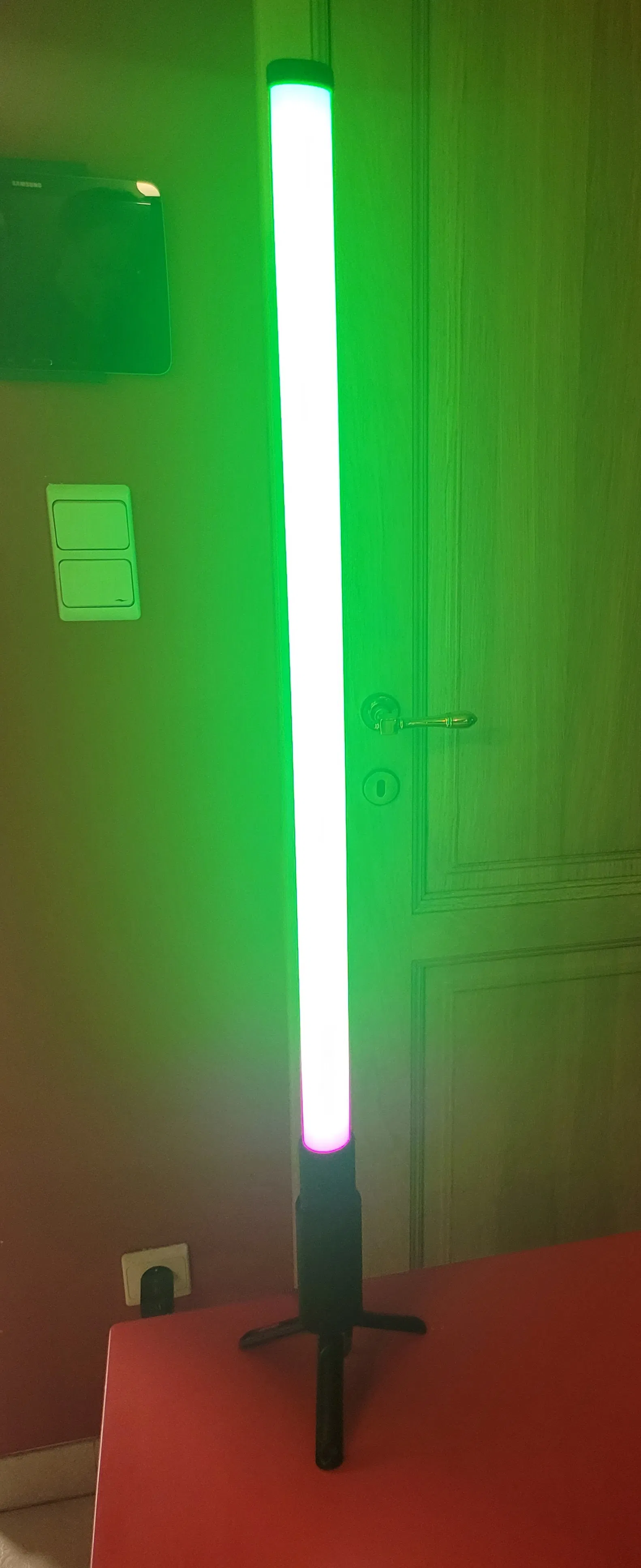

Đây là phiên bản đèn tuýp giá rẻ sử dụng WEMOS D1 Mini, cho phần tuýp mình xài ống thoát nước 40mm bằng nhựa polypropylene, nó cho ra ánh sáng tán quang rất đẹp.

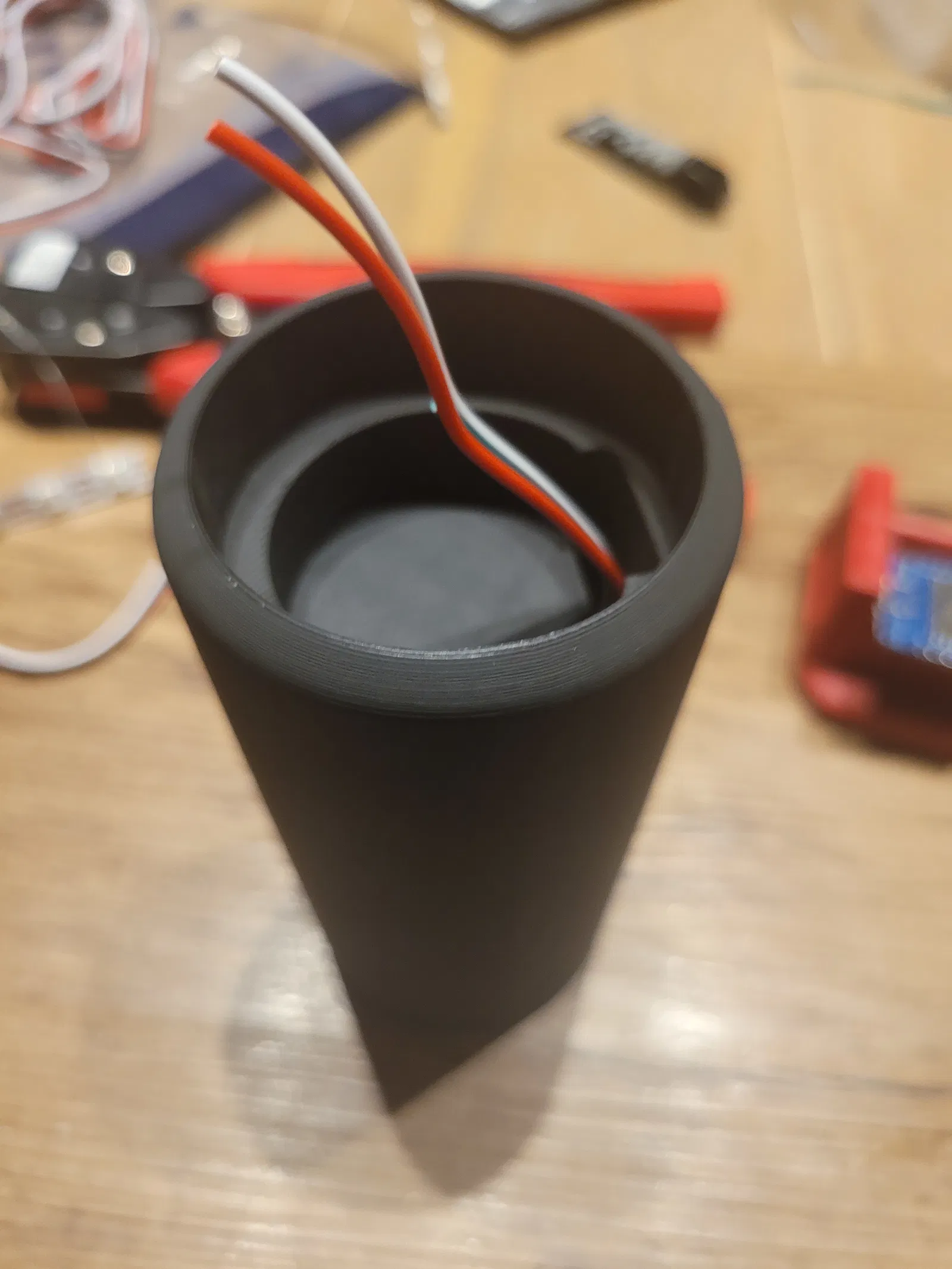

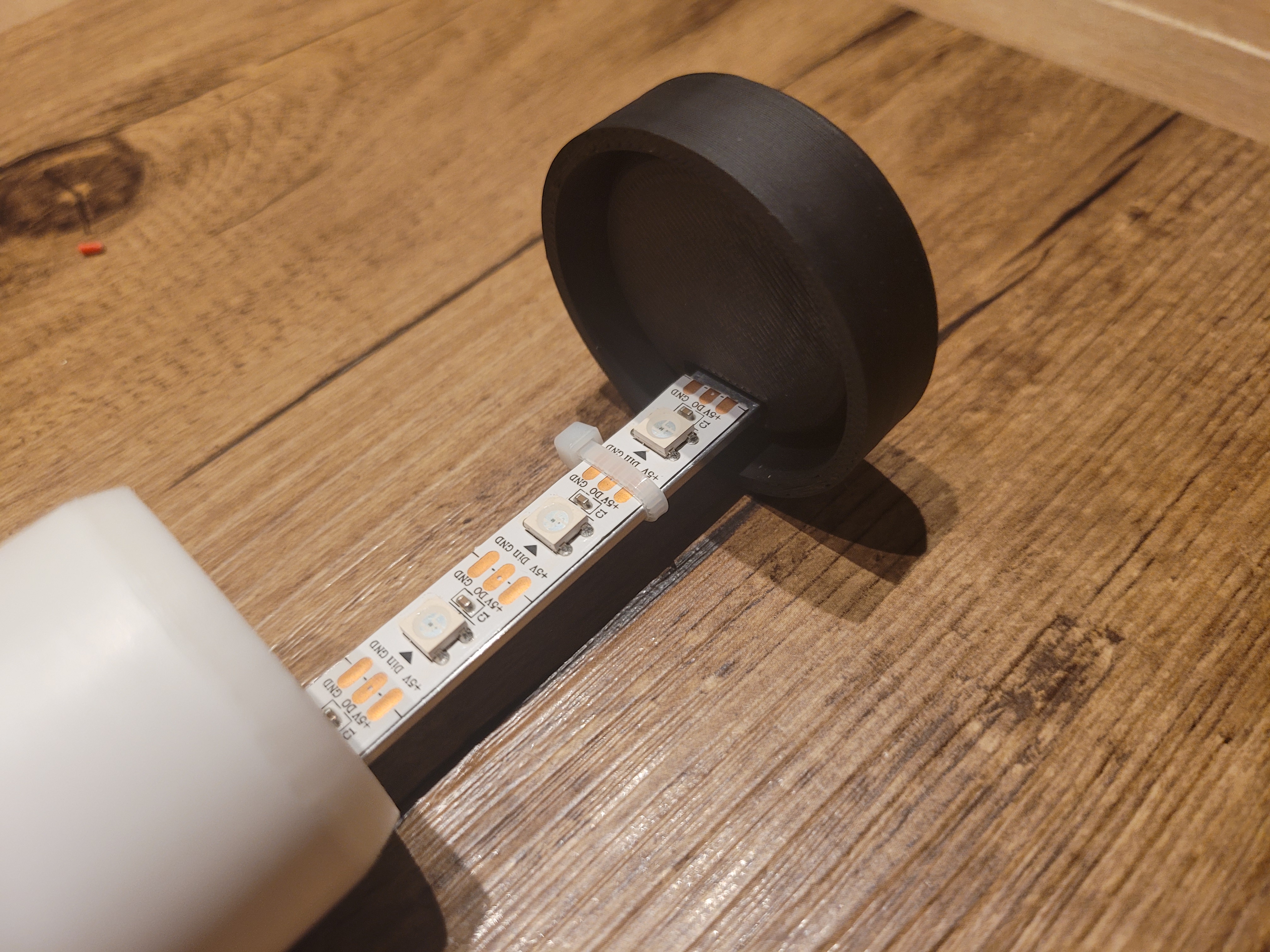

Strip LED ws2812b được gắn vào một dải nhôm để giữ cố định, nắp trên và khay đựng linh kiện sẽ giữ cho mọi thứ đúng vị trí.

Có thể in mà không cần support, đảm bảo máy in của bạn được căn chỉnh tốt, vì dung sai khá sít để mọi thứ khớp với nhau.

Linh kiện điện tử cần thiết:

• Wemos d1 mini (hoặc bộ điều khiển tương thích WLED khác)

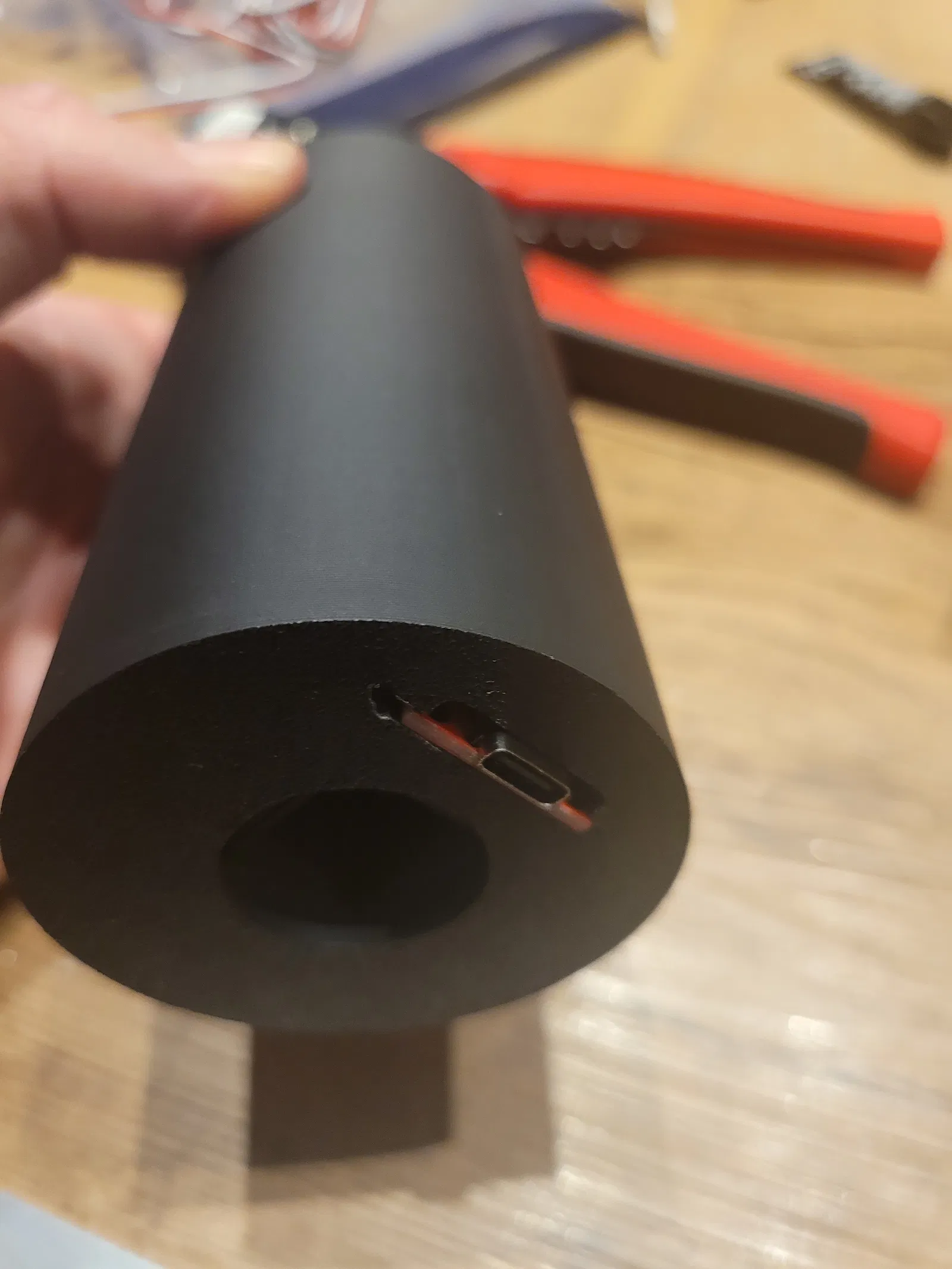

• Bo mạch chuyển đổi USB C (2 cái)

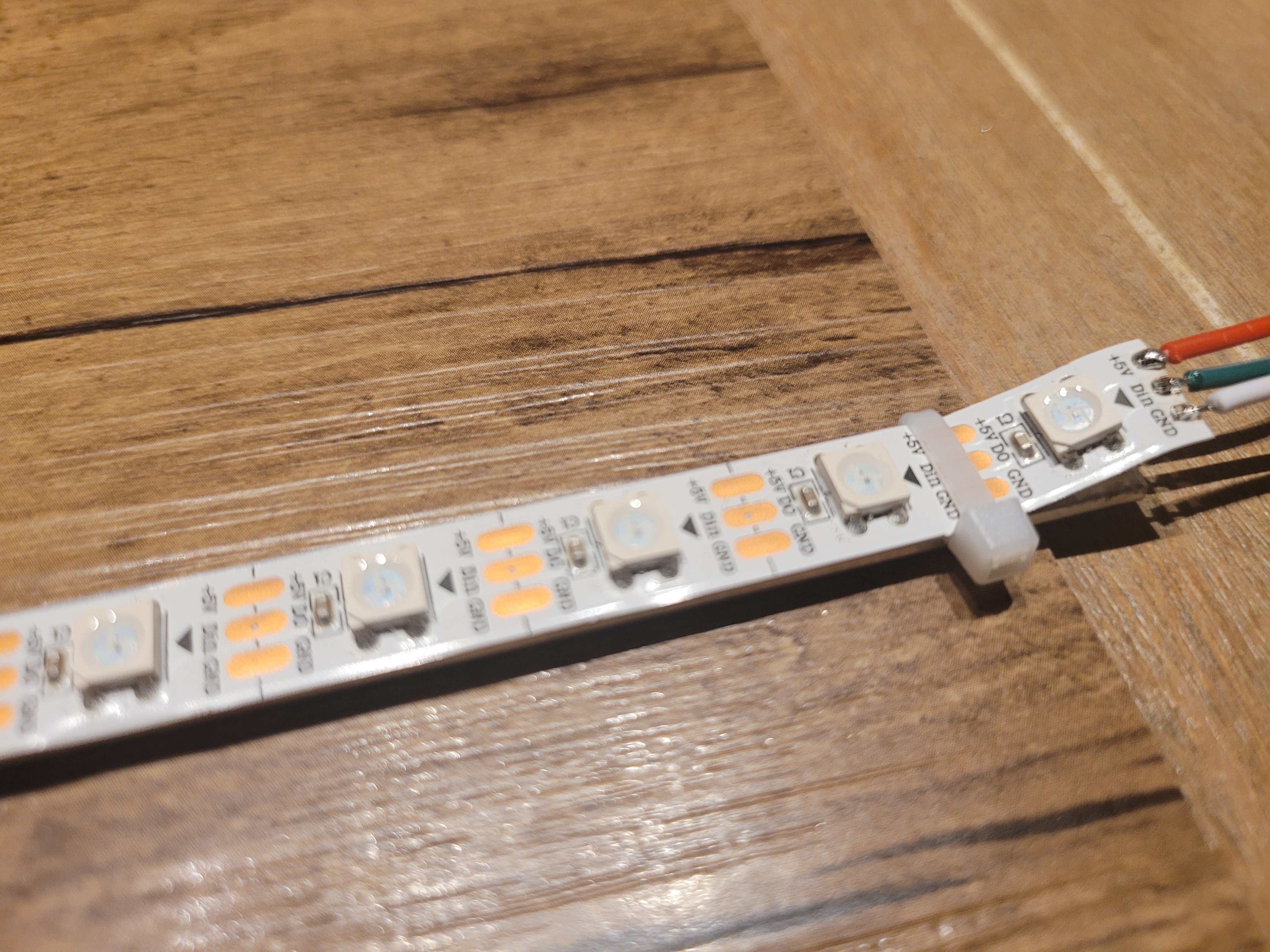

• Dải LED WS2812B (50 bóng) (rộng 10mm)
• Cục sạc USB C

Cái tripod là loại grundig rẻ tiền mình đã chỉnh sửa lại (mua ở action): https://www.action.com/nl-be/p/3008589/grundig-uitschuifbare-tripod/

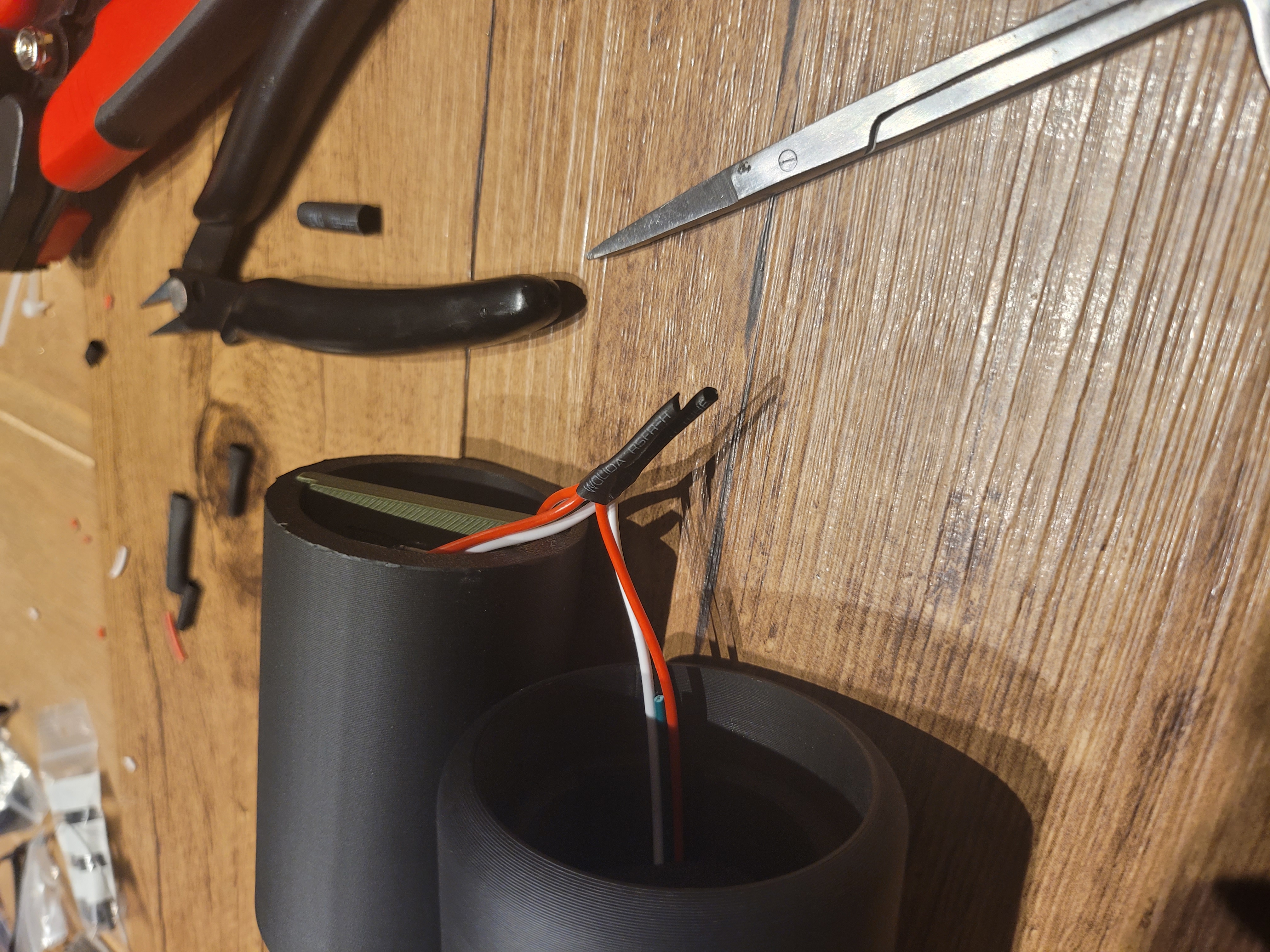

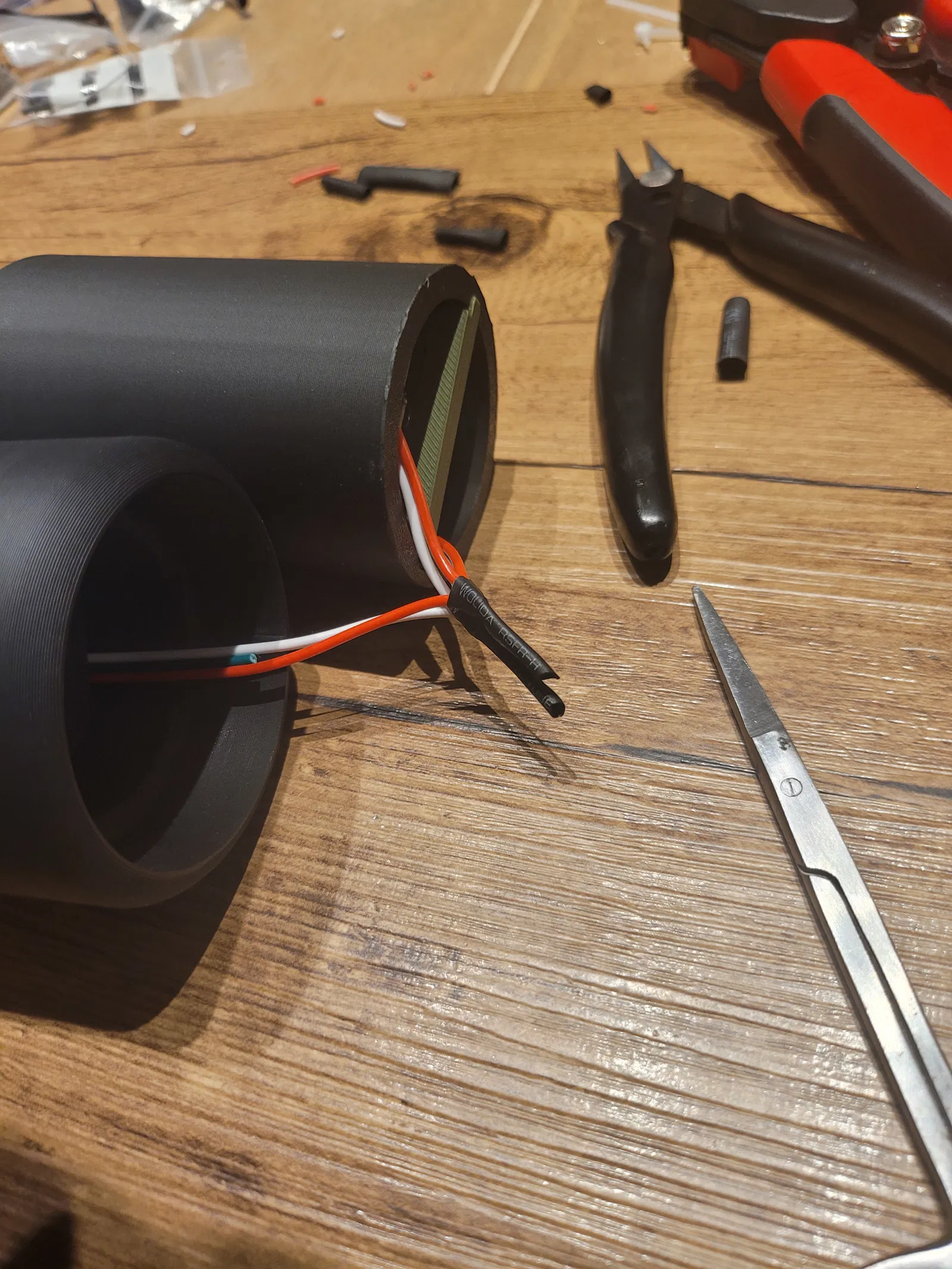

Việc kết nối khá dễ, nối 5V từ bo mạch USB C, Wemos và Dải LED, rồi làm tương tự cho GND.

Đảm bảo dây data từ Wemos (mặc định là D4) càng ngắn càng tốt, nếu không thì sẽ cần bộ chuyển đổi mức tín hiệu.

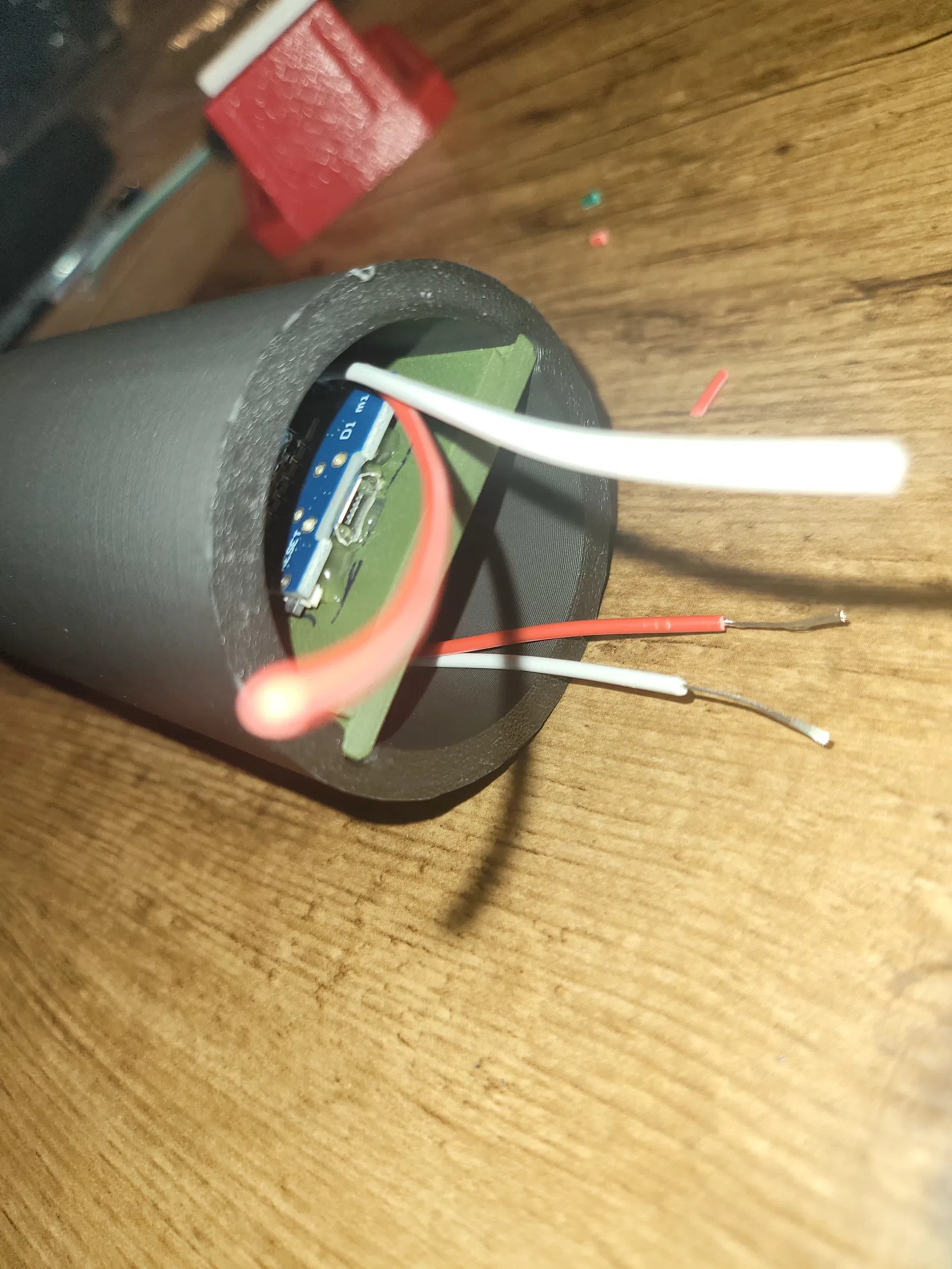

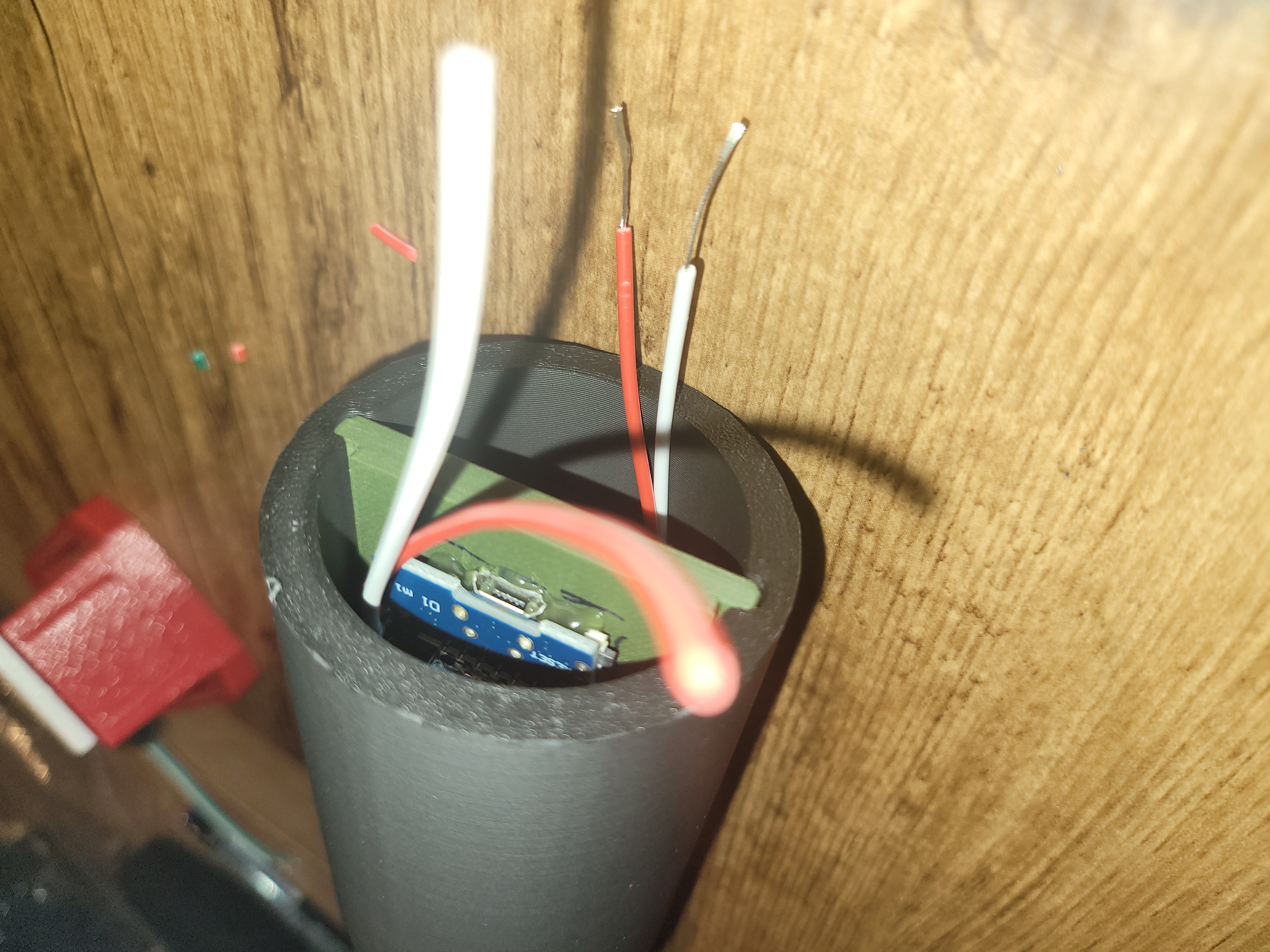

Dùng keo nến để gắn Wemos mini vào khay đựng bo mạch.

In bằng Extrudr PLA NX2.

Thông tin WLED:

https://kno.wled.ge/
