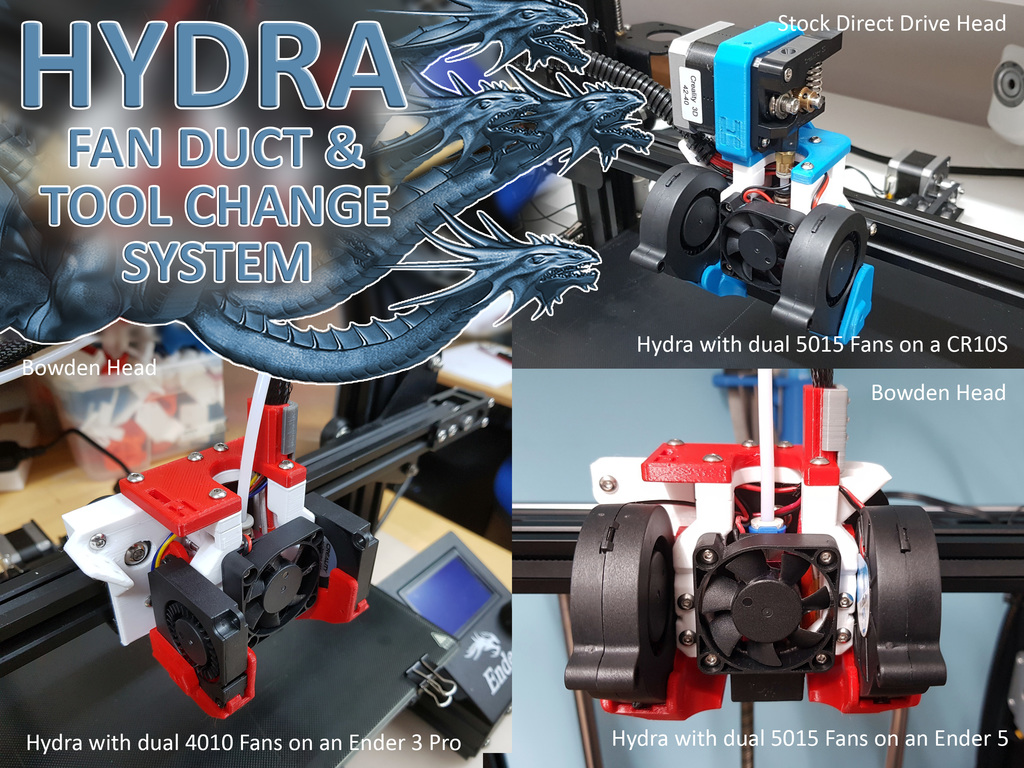

Hệ Thống Ống Quạt & Thay Đổi Công Cụ Hydra cho Ender 3, 5, CR10

Hệ Thống Ống Quạt & Thay Đổi Công Cụ Hydra cho Ender 3 Ender 5 & CR10

Xem Cập Nhật Bên Dưới, Phiên Bản V6 Tại Đây: https://www.thingiverse.com/thing:4253359

Đầu tiên xin gửi lời cảm ơn chân thành đến AlfaBarion đã đề xuất một cái tên cực kỳ thông minh cho sản phẩm này.

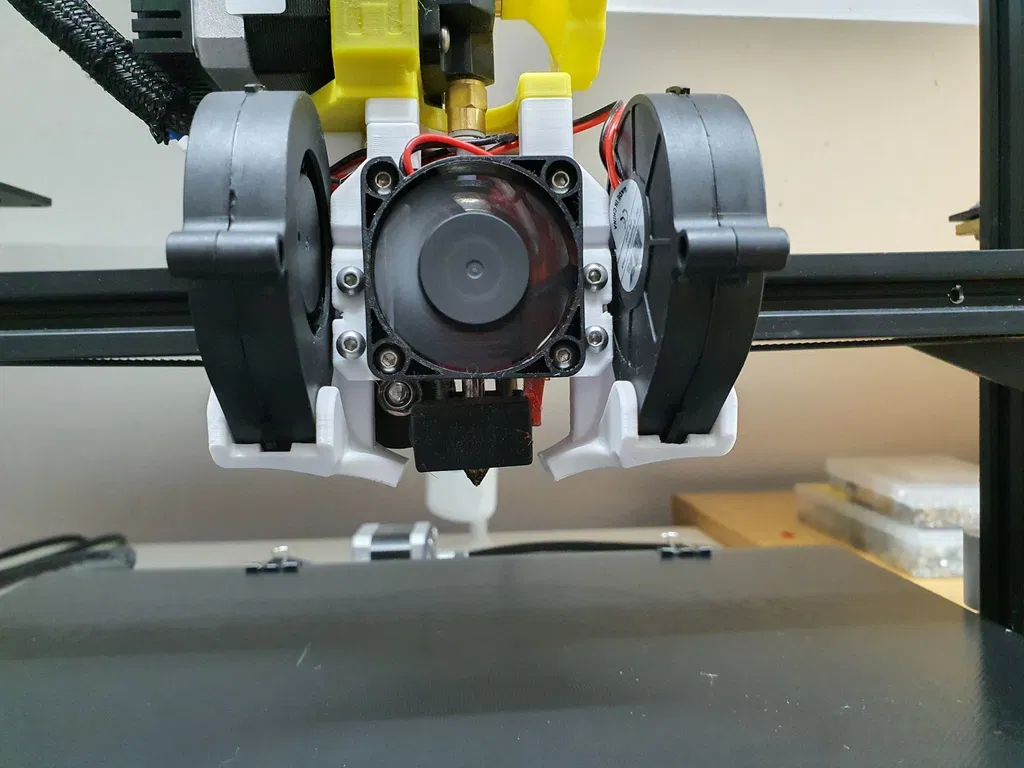

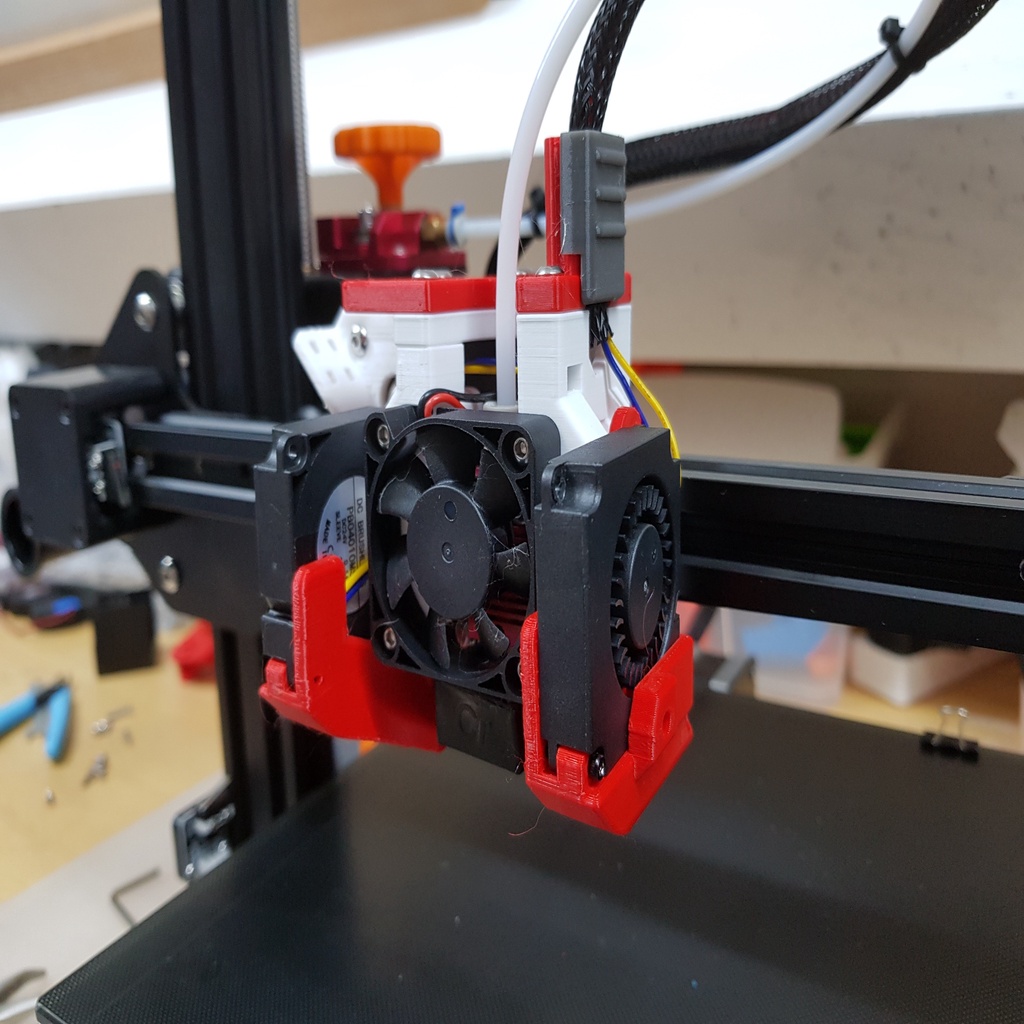

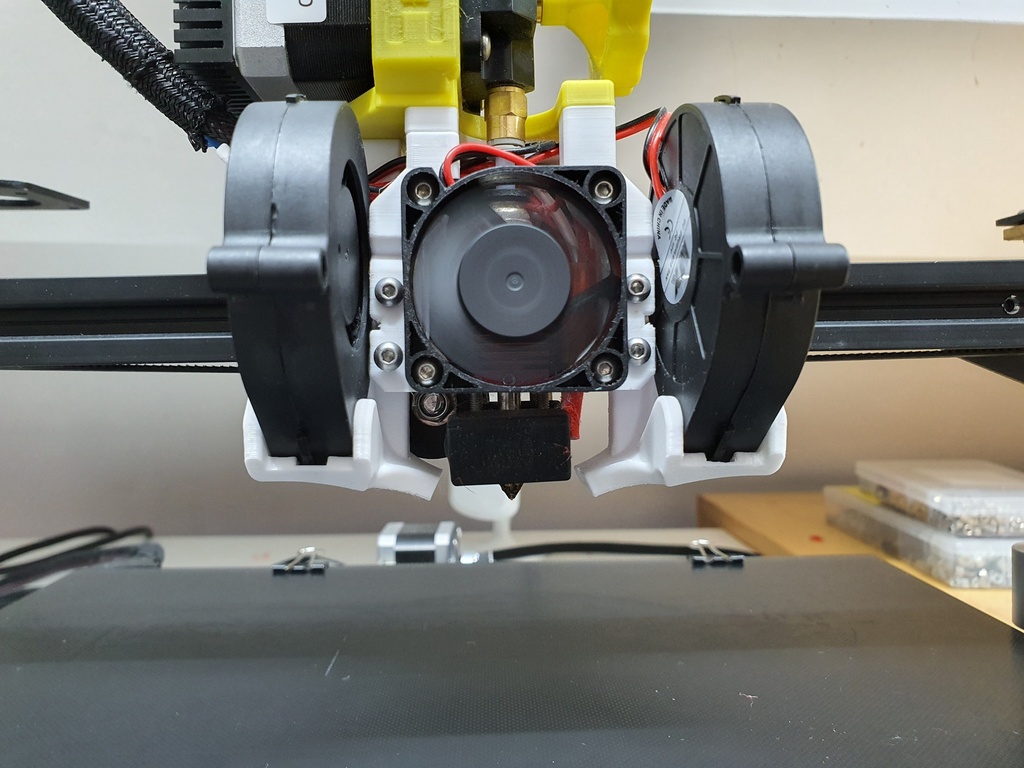

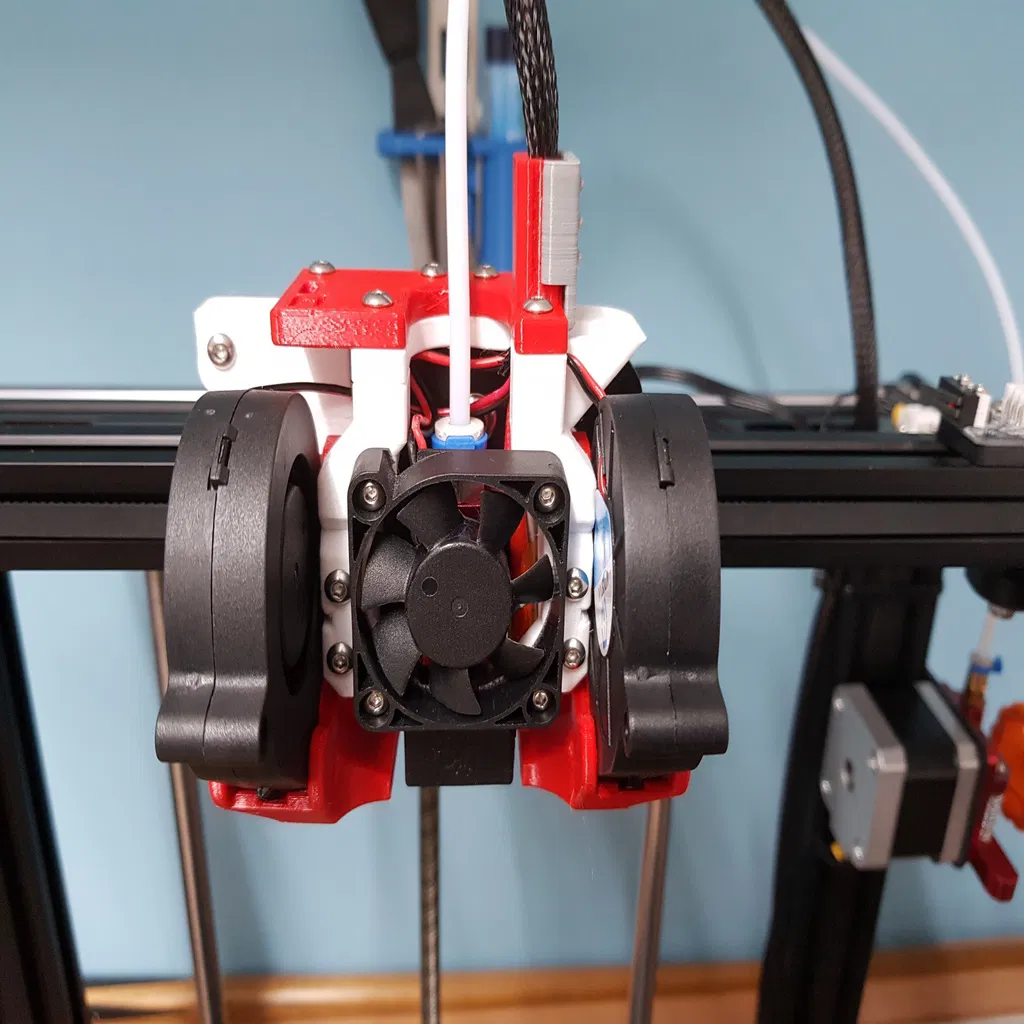

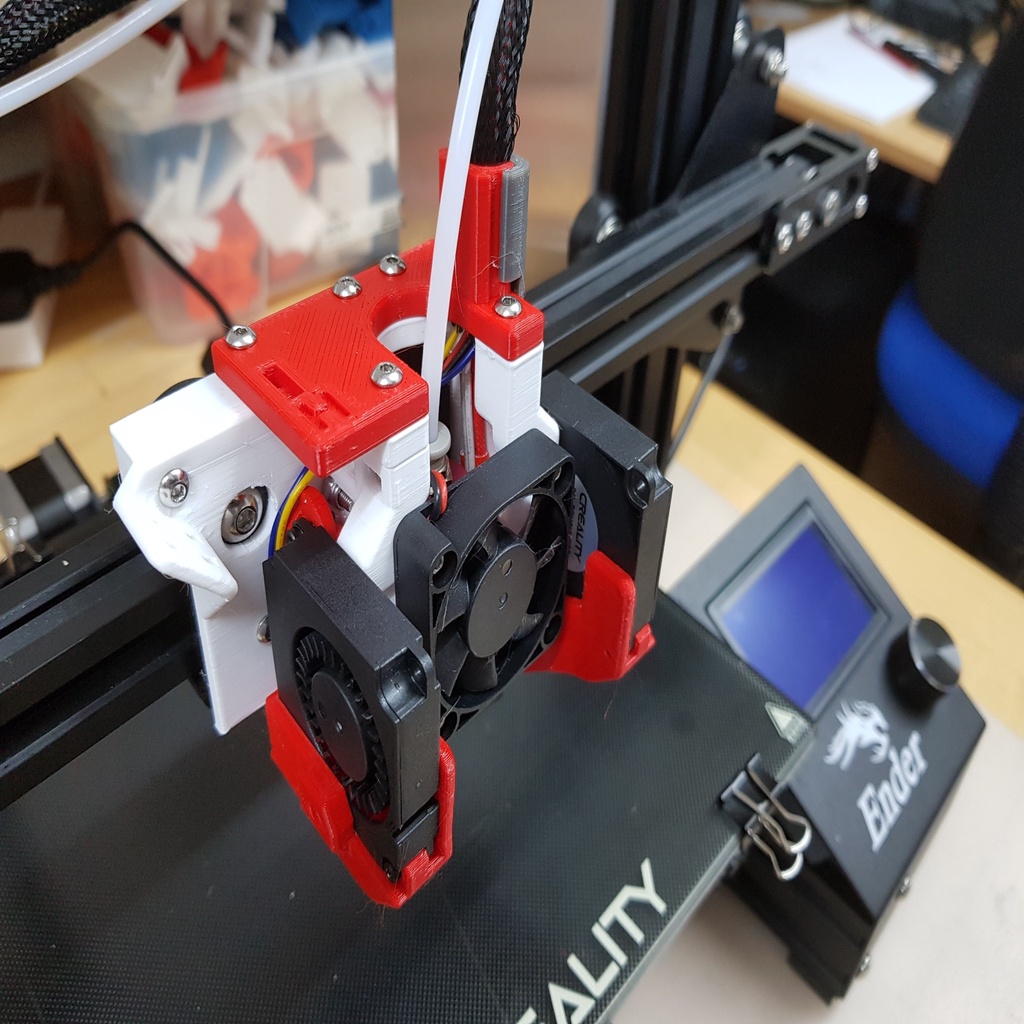

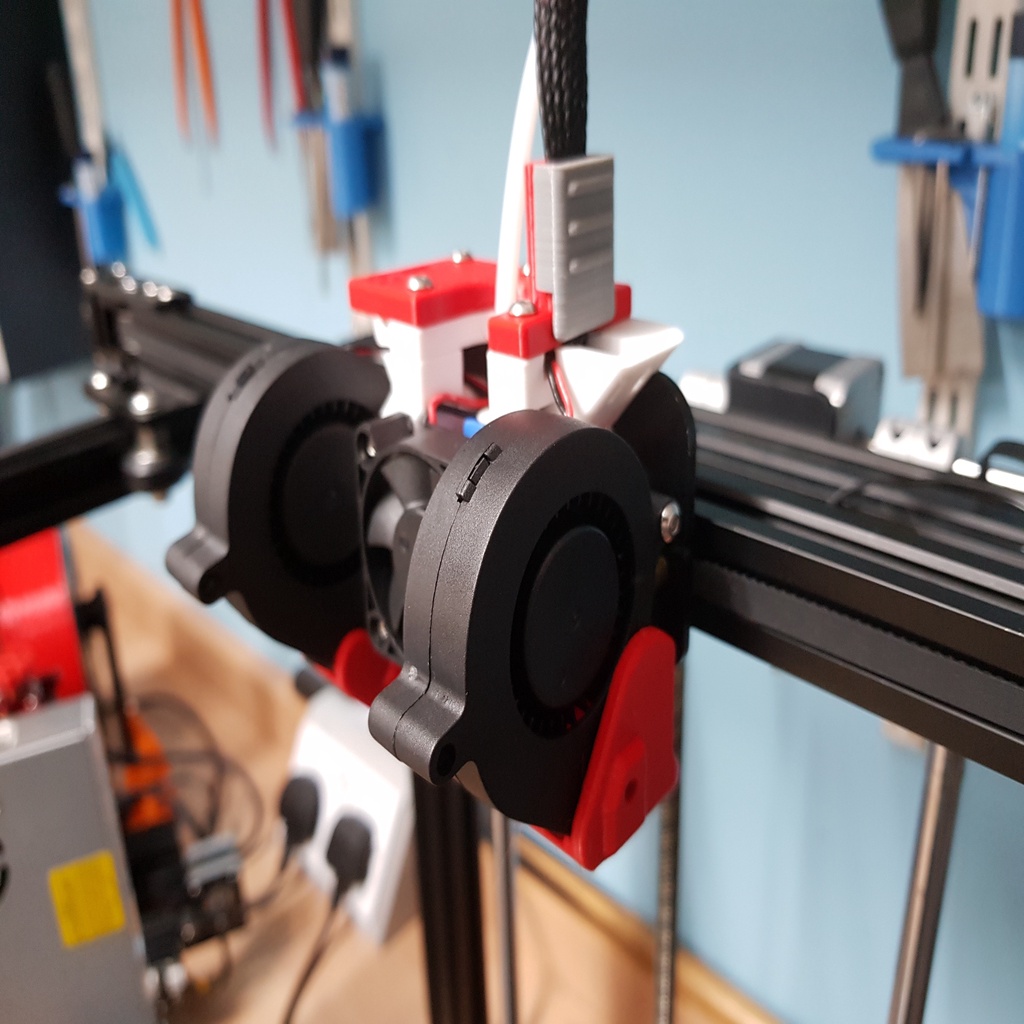

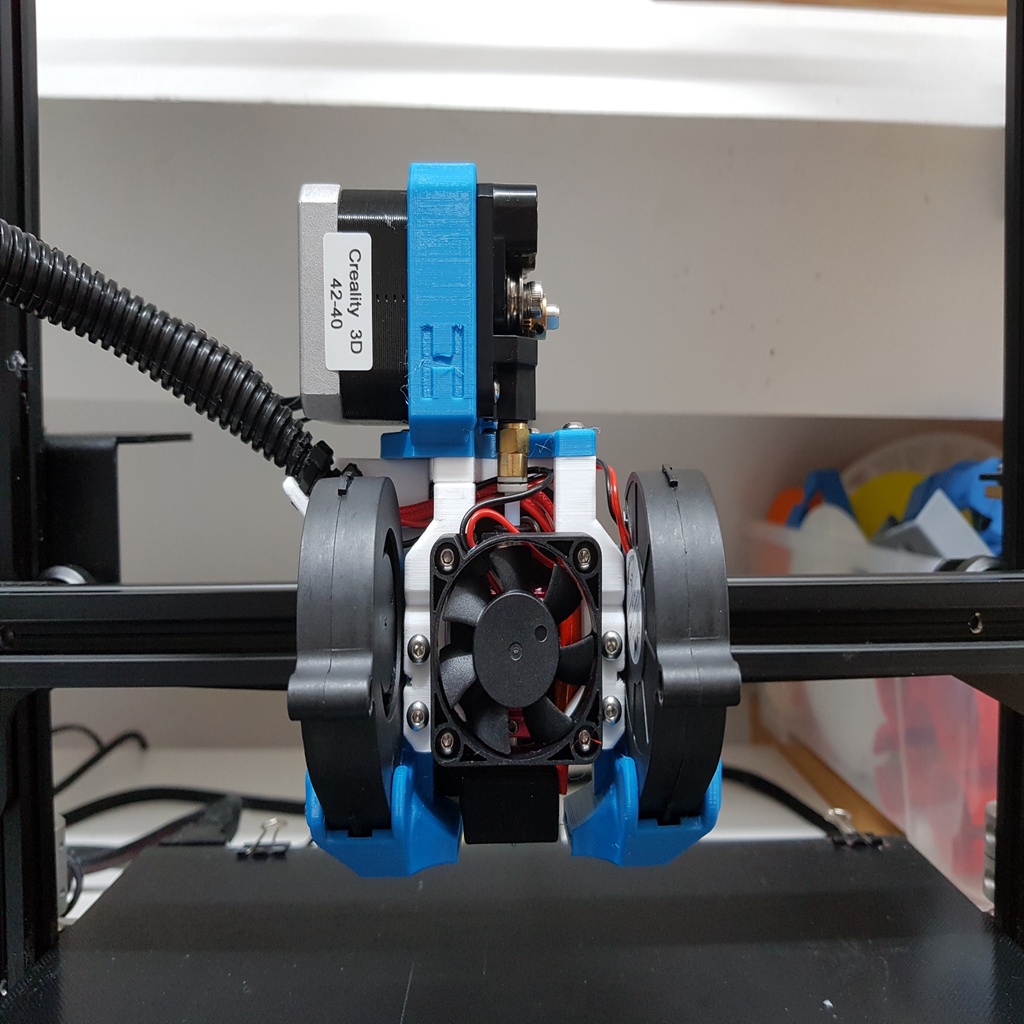

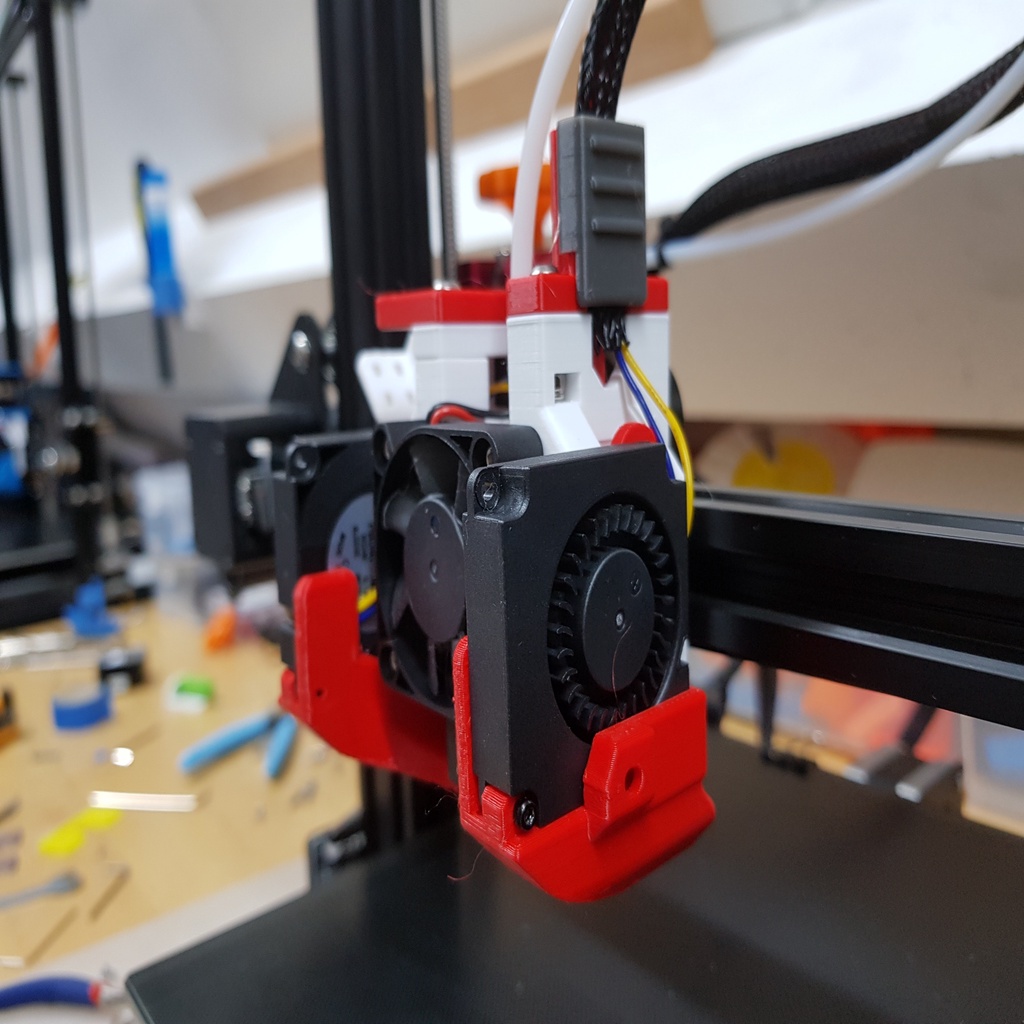

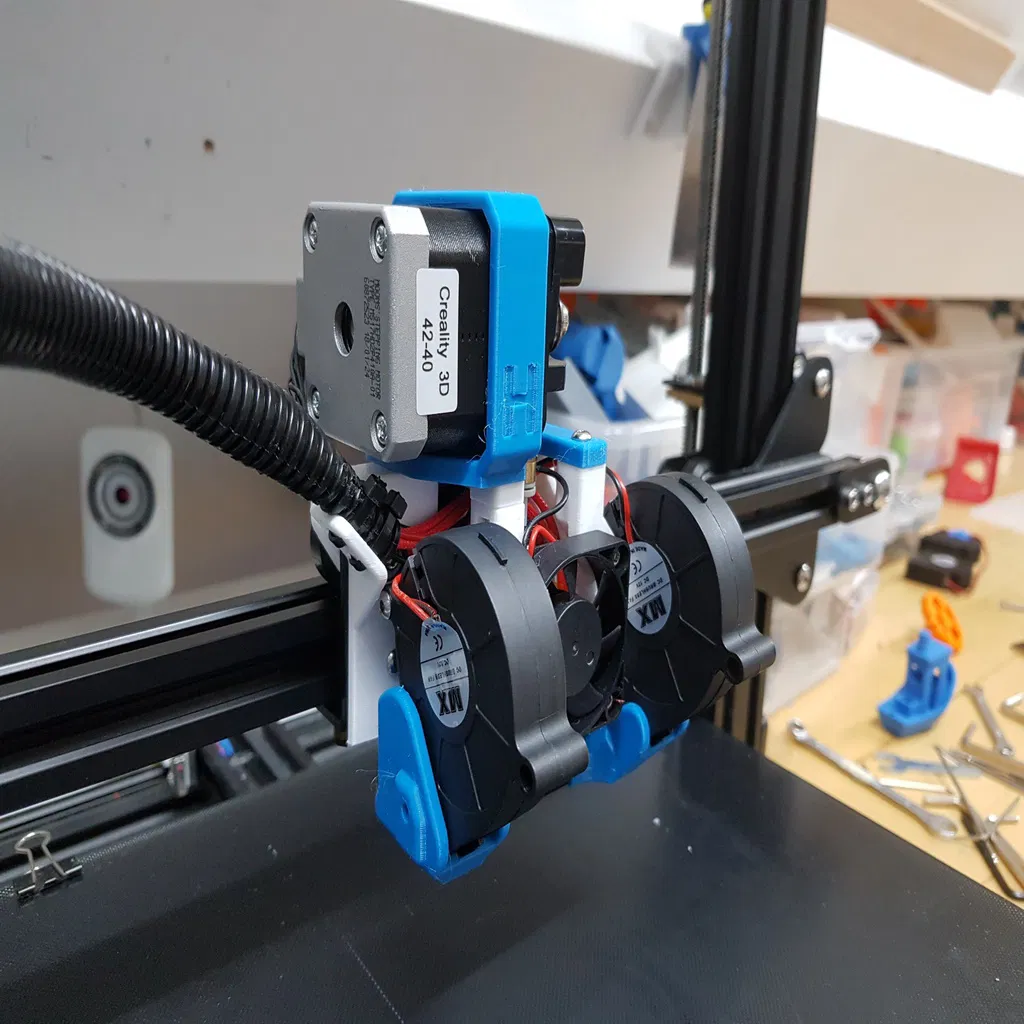

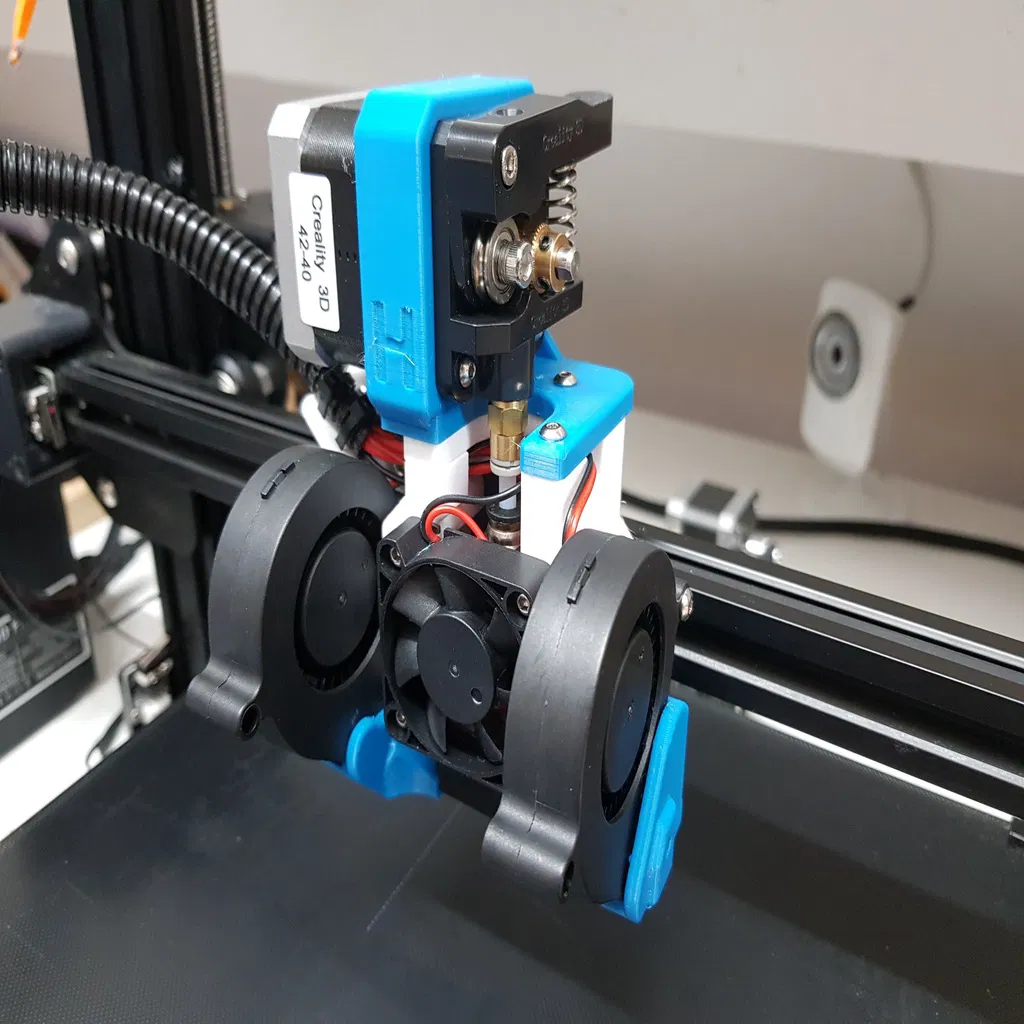

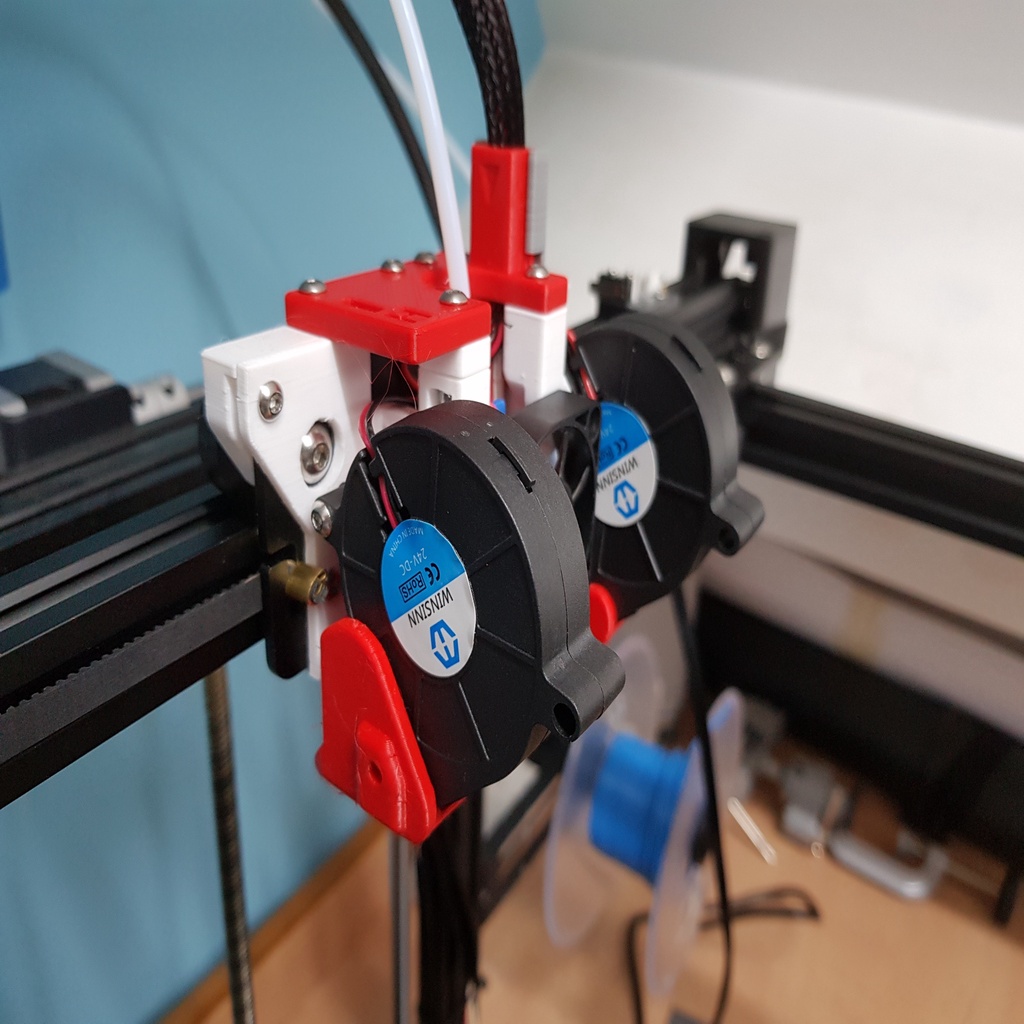

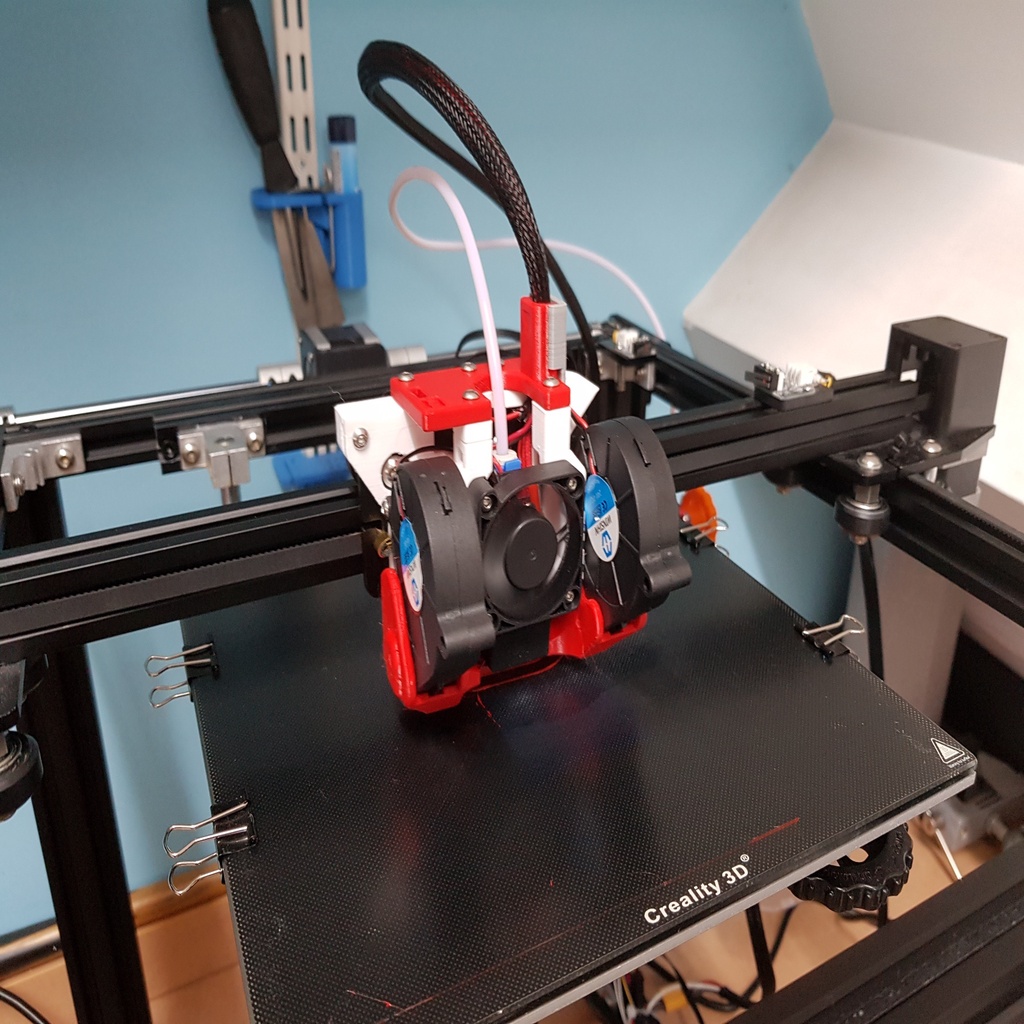

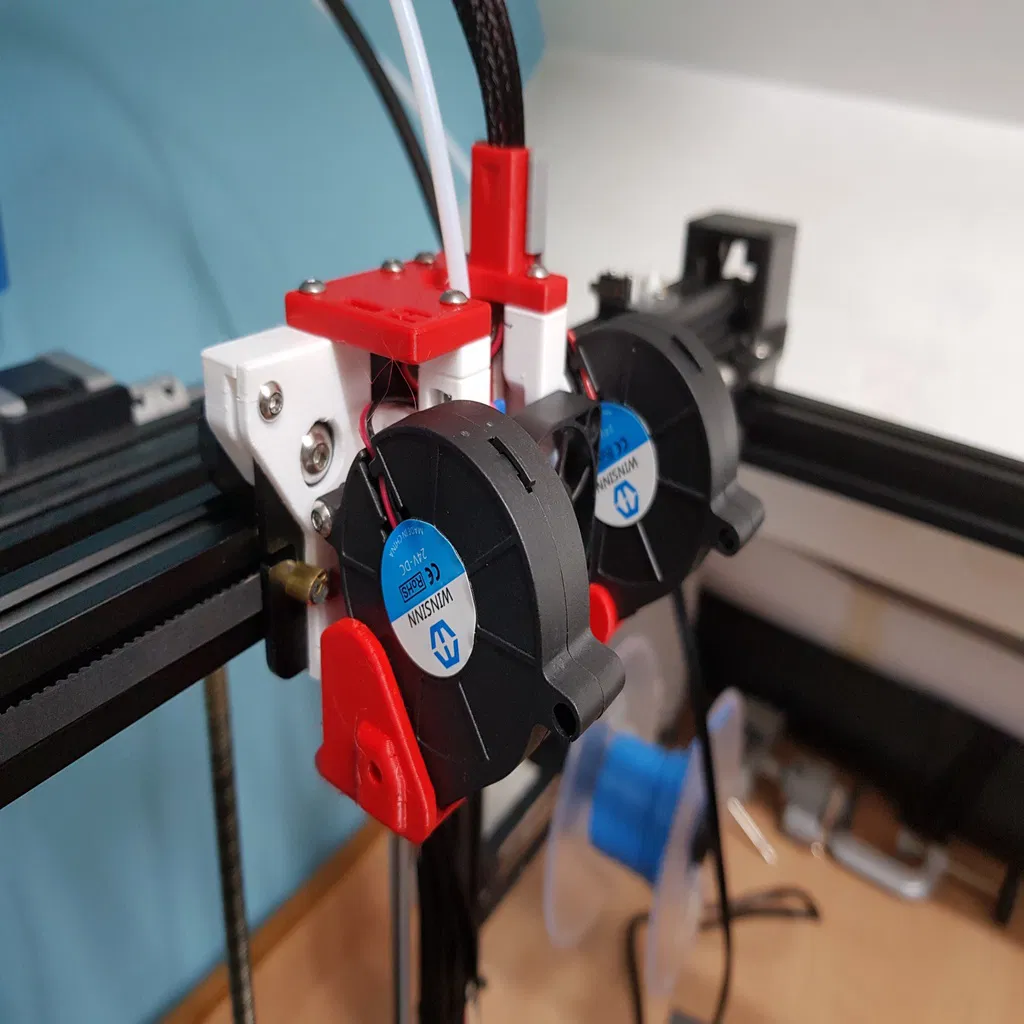

Đây là một con quái vật "nhiều đầu" với khả năng tiếp cận, điều chỉnh và bảo trì đầu đùn dễ dàng.

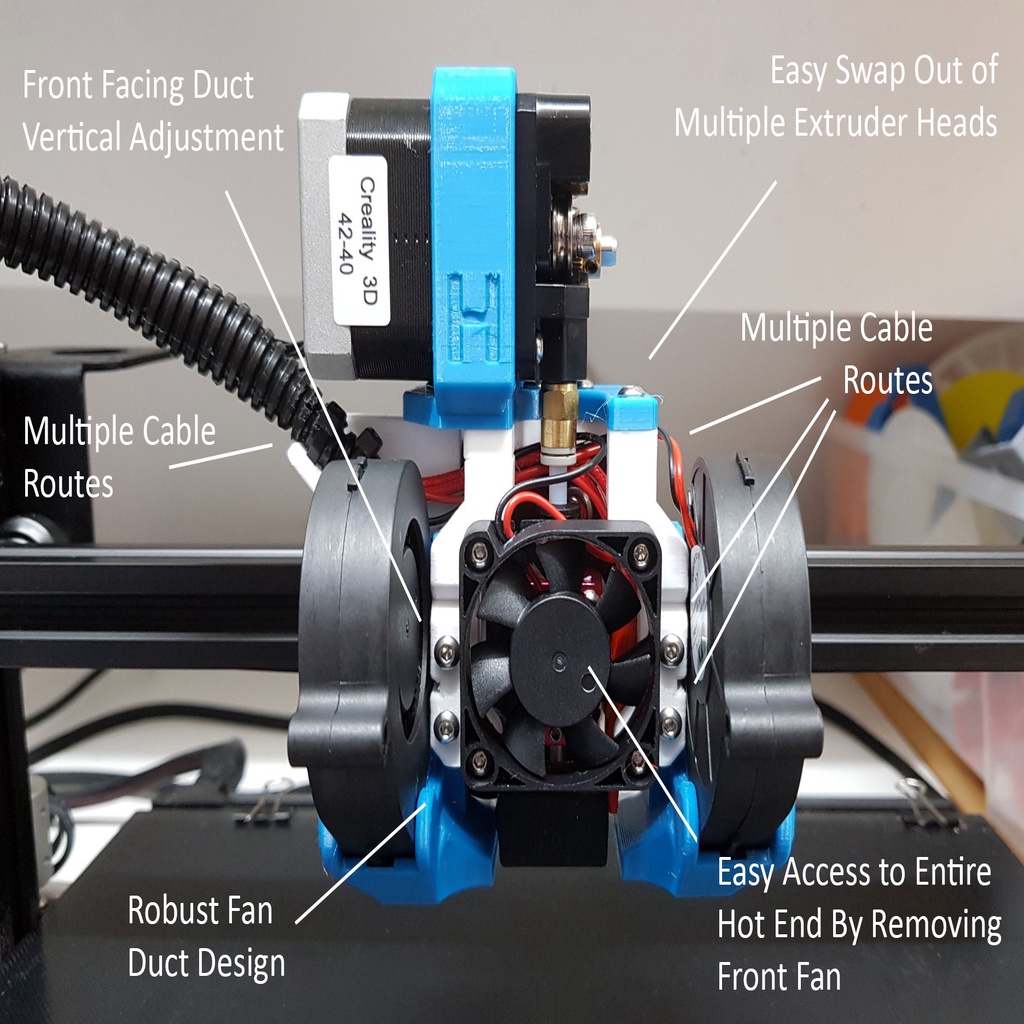

Trong sản phẩm này tôi đã:

1. Thiết kế một hệ thống cho phép thay thế nhanh chóng các loại đầu đùn/công cụ khác nhau mà không cần thay đổi hệ thống ống dẫn (Chiều dài ống Bowden cần thiết có thể thay đổi tùy thuộc vào Đầu đùn được chọn).

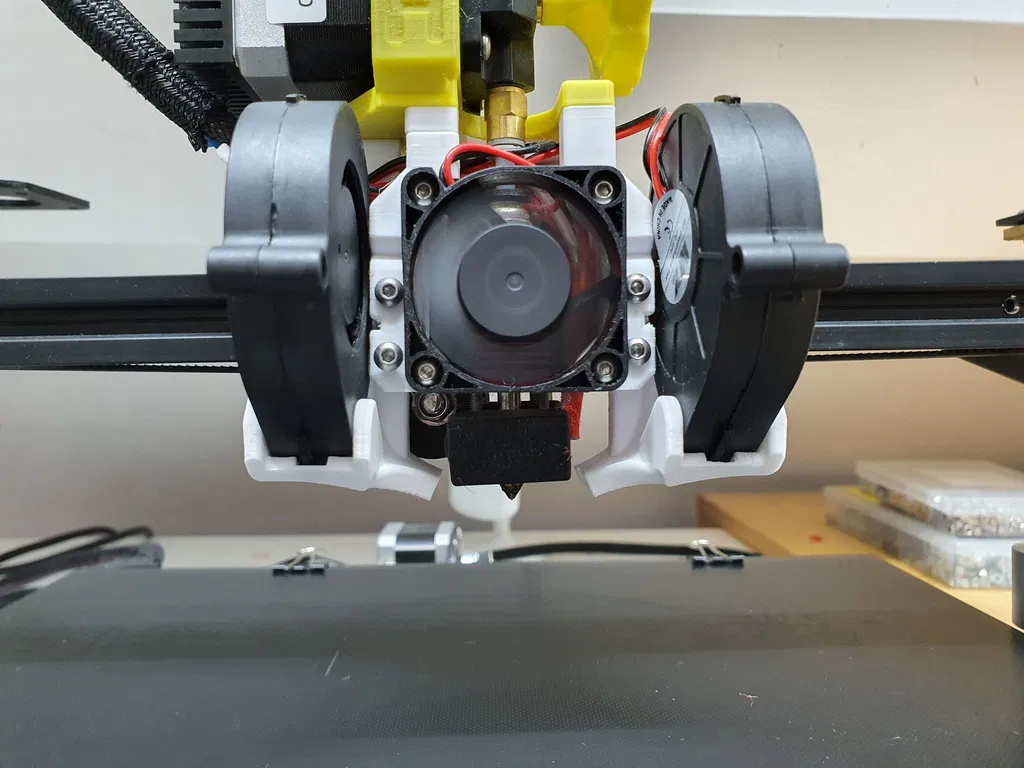

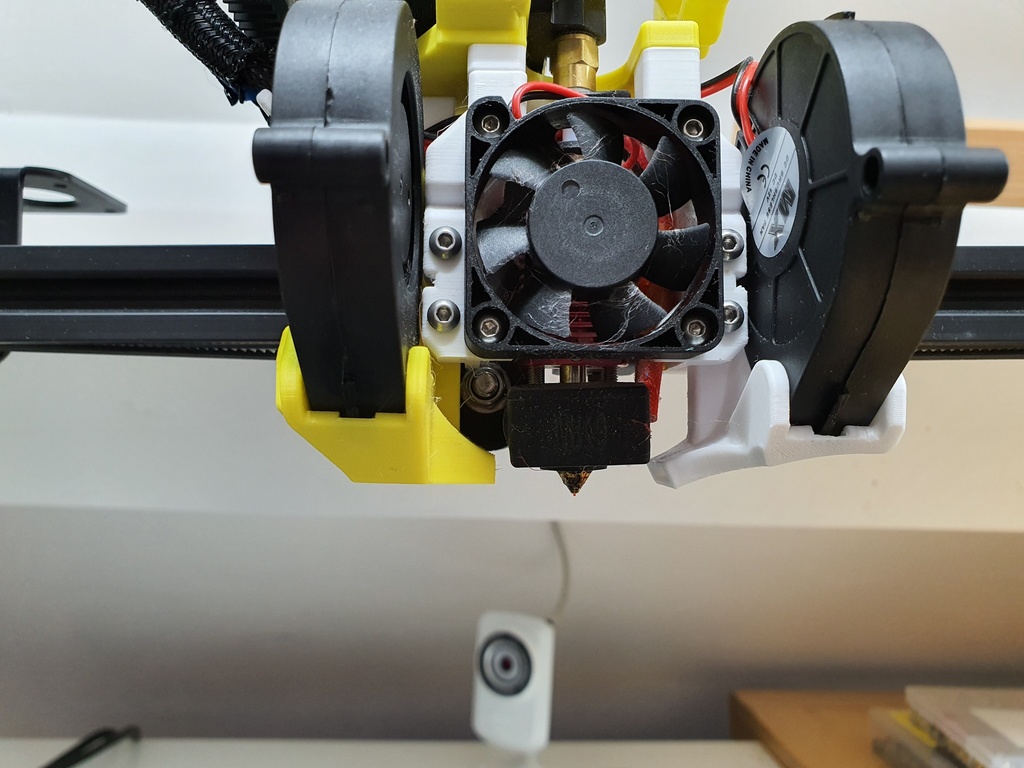

2. Đầu đùn có thể được tiếp cận hoàn toàn bằng cách chỉ cần tháo quạt tản nhiệt phía trước.
3. Điều chỉnh chiều cao ống dẫn quạt làm mát hướng về phía trước, do đó dễ dàng điều chỉnh và tiếp cận hơn. Điều này cũng tạo ra một ống dẫn quạt nhỏ hơn có thể được lắp ráp trước khi lắp vào.
4. Tôi đã bao gồm nhiều đường đi cáp để hỗ trợ quản lý dây điện tổng thể.
5. Thiết kế ống dẫn quạt chắc chắn với hệ thống bánh cóc tích hợp để cung cấp chi tiết cố định chắc chắn, không bị rung lắc.

Video Kiểm Tra Nước: https://youtu.be/gS-2Cuk-qaE

Cảm Biến Cân Bằng

iAM_B3nFPS đã tạo ra một Giá đỡ BL Touch gắn ở giữa tuyệt vời, phù hợp với Hydra tại liên kết này: https://www.thingiverse.com/thing:4158695

Tôi không sử dụng bất kỳ cảm biến cân bằng nào, nhưng đã bao gồm một giá đỡ hỗ trợ cho BLTouch dựa trên các nhận xét trước đó của các thành viên. Điều này nên được coi là WIP cho đến khi được xác nhận là chấp nhận được.

Lắp Đặt

Tôi đã bao gồm trong các tệp hai hướng dẫn lắp đặt + BOM cho Ender 3 và Ender 5. Hướng dẫn cho Ender 3 sẽ đủ cho CR10 & CR10S. Tôi sẽ cập nhật chúng nếu có thêm bất kỳ bổ sung nào. Vui lòng bình luận nếu bạn yêu cầu thêm thông tin hoặc nếu tôi mắc lỗi.

In Ấn

1. Tất cả các bộ phận không cần hỗ trợ ngoại trừ ống dẫn quạt 4010 (một lượng nhỏ hỗ trợ để giảm diện tích đáy ống dẫn).
2. Kẹp cáp Bowden có thể yêu cầu raft do diện tích đáy nhỏ.
3. Tôi đã thiết kế một số lớp hy sinh phía trên một số ổ đai ốc trong cả hai tấm gắn để hỗ trợ việc vượt nhịp. Các lớp này sẽ cần được đục và làm sạch trước khi lắp ráp (tham khảo hướng dẫn lắp đặt).

Tất cả các bộ phận được in bằng PETG ở độ cao lớp 0.2mm, độền 30%-40% và 3 lớp vỏ.

Filament

Trắng - BQ Petg

Đỏ - Amazon Basics Petg

Xanh dương - Prima Select Sky Blue Petg

Liên kết đến các phụ kiện hữu ích & thú vị \ Remix

1. Hộp nối https://www.thingiverse.com/thing:4062301

2. Vấu \ Bộ trợ giúp https://www.thingiverse.com/thing:4062291

3. Giá đỡ đai ốc https://www.thingiverse.com/thing:4062284

4. iAM_B3nFPS - Ống dẫn quạt Hydra làm mát đầu đùn Liên kết: https://www.thingiverse.com/thing:4155280

5. sychr - Thanh LED - https://www.thingiverse.com/thing:4120567

6. Briefer - Đầu đùn BMG gia cố: https://www.thingiverse.com/thing:4257849

7. Latic - Bộ chuyển đổi ray tuyến tính với BL Touch "ẩn" https://www.thingiverse.com/thing:4227001/comments/#comment-3388857

8. Ngoài ra còn có bản Remix lớn hơn của Shenkoe tại đây: https://www.thingiverse.com/thing:4134044

9. Bản remix mắt xích của Shater https://www.thingiverse.com/thing:4429281/comments

10. Giá đỡ bên và sau của Jrows cho BLV Ender 3/Pro https://www.thingiverse.com/thing:4429898/comments

11. Vỏ quạt tuyệt vời của Hairing: https://www.thingiverse.com/thing:4628942

12. Hydra Base Ender 3 V2 của newsphreak: https://www.thingiverse.com/thing:4707481

13. Bộ chuyển đổi của Poblopuablo cho đầu đùn orbiter: https://www.thingiverse.com/thing:4705904

14. Tăng cường đường đi cáp giữa các vít điều chỉnh phía trước, đặc biệt khi sử dụng quạt 4010. Đã tải lên \ cập nhật cả hai phiên bản của tấm gắn bên và sau lên phiên bản V1_2.

15. Bao gồm liên kết đến Video Kiểm tra Nước.

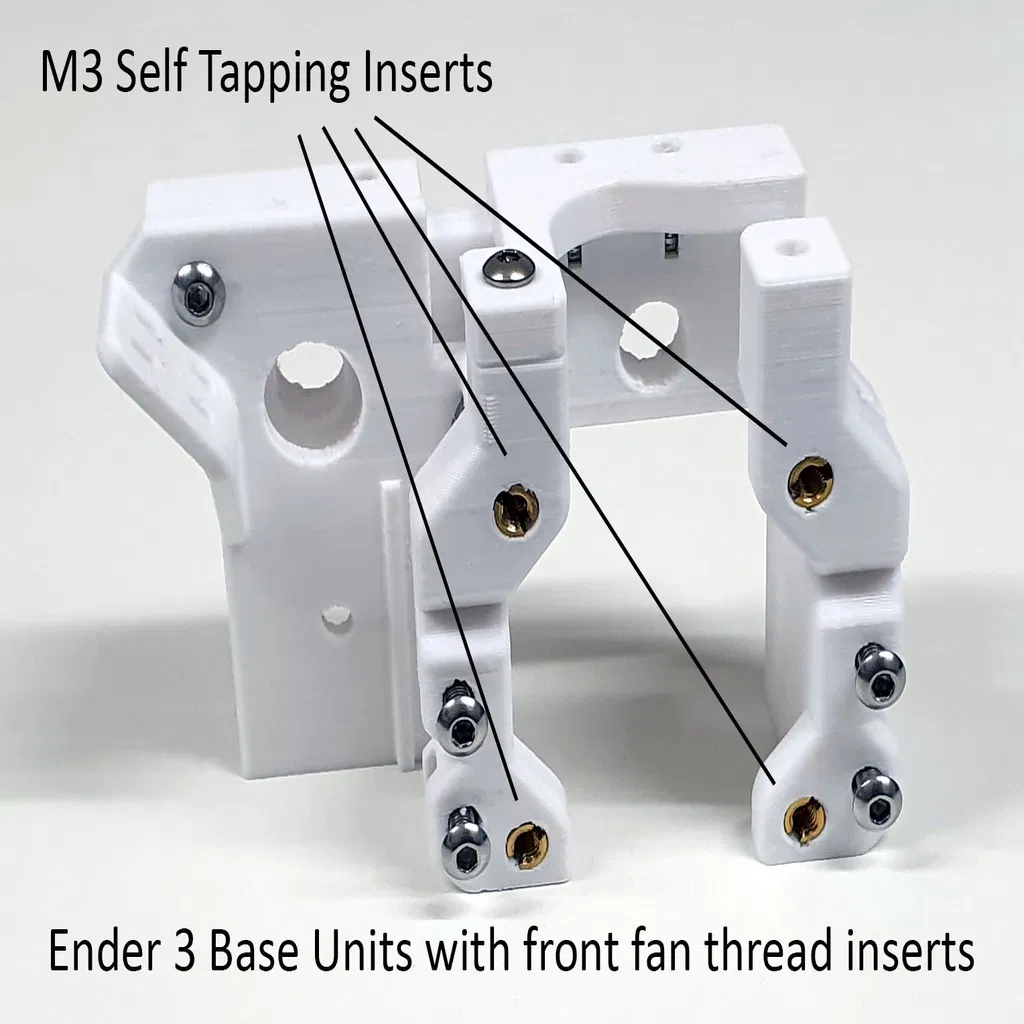

16. Đã tải lên các bộ phận đế bổ sung với sửa đổi cho phép sử dụng các đầu ren vít tự khai thác M3 bằng đồng thau thay vì các lỗ dẫn hướng tiêu chuẩn. Nếu bạn dự định tháo quạt phía trước thường xuyên, việc định vị trên ren thay vì làm mòn lỗ dẫn hướng sẽ mang lại độ bền cao hơn. Tất cả các tệp có đầu ren ở cuối nhãn. Các đầu ren chỉ dành cho quạt hướng về phía trước chứ không phải cho tất cả các đầu ren. Phần lớn các chi tiết cố định là loại M3 Nyloc. Liên kết đến các đầu ren được sử dụng trên Amazon UK: https://www.amazon.co.uk/gp/product/B07D1L36RM/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1

17. Đã tải lên một biến thể của Tấm đầu đùn Bowden với một giá đỡ để kết nối với dây chuyền cáp. Bộ phận này yêu cầu một số hỗ trợ bên dưới khay dây chuyền. Thiết kế dựa trên sản phẩm sau: https://www.thingiverse.com/thing:2749930

18. Cũng đã loại bỏ một trong các khe giữ cáp trên Tấm đế sau của Ender 5 cho phiên bản sử dụng đầu ren do nó có khả năng trở thành điểm chịu lực trên bộ phận.

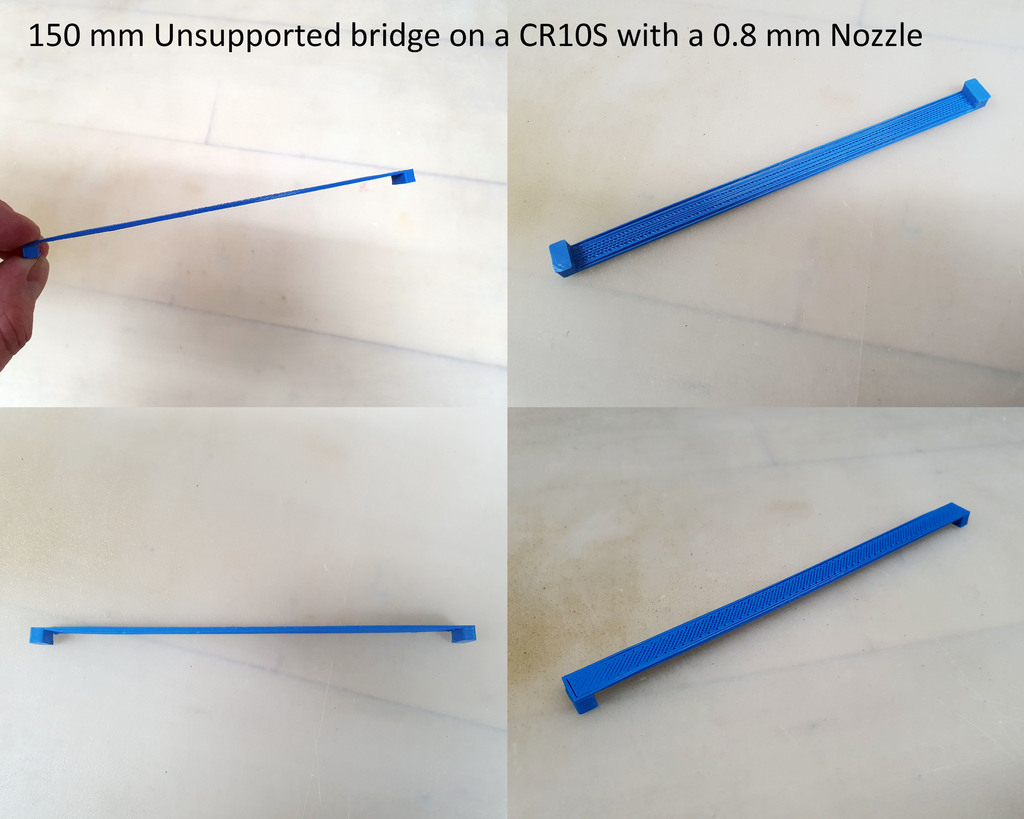

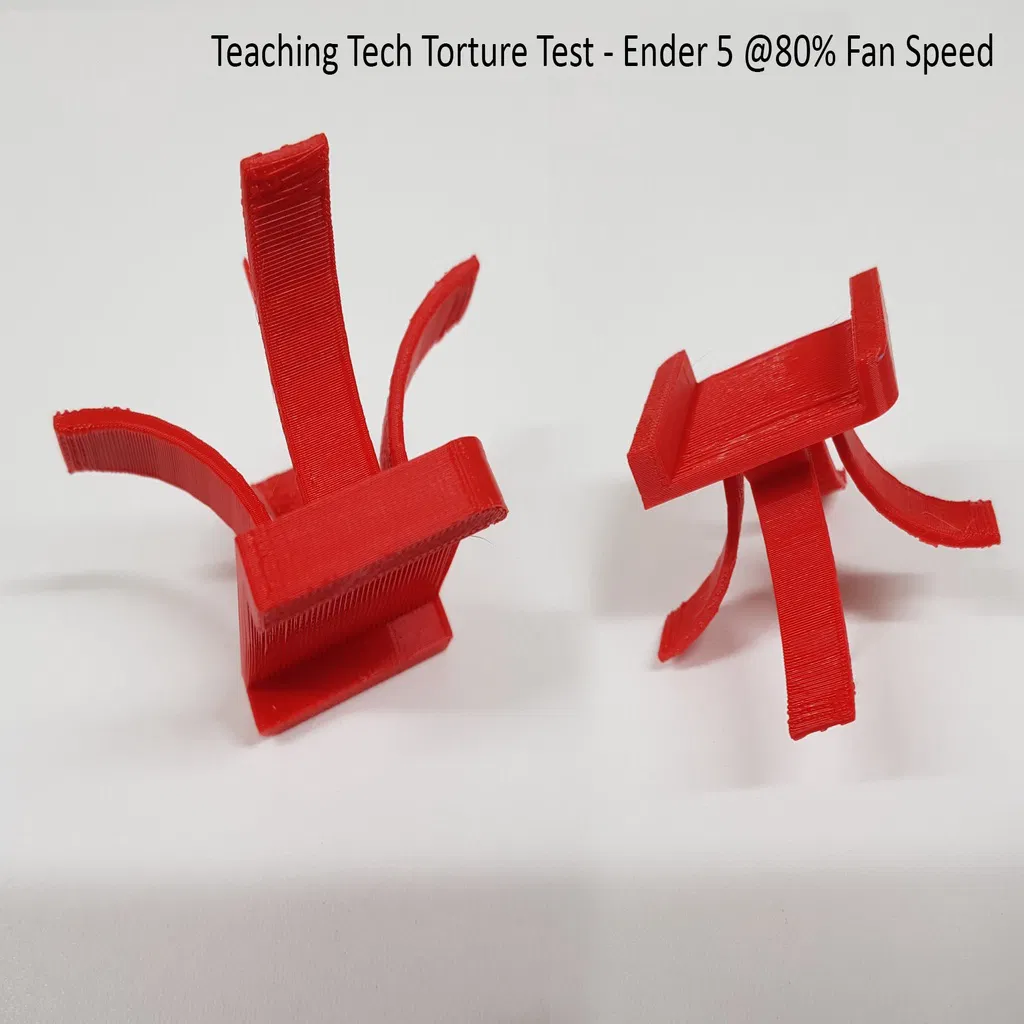

14_01_20 Liên kết đến thử nghiệm vượt nhịp 150mm với vòi phun 0.8 mm trên CR10S.

Liên kết: https://www.youtube.com/watch?v=vwetRuJoFJo

19_01_20 Đã tải lên một bộ ống dẫn 5015 & 4010 mới với khẩu độ ống dẫn thu hẹp để tập trung luồng không khí. Tôi chưa thử nghiệm những bộ này (đang in) nên vui lòng coi là WIP (Các bộ phận có chữ "narrow" sau loại ống dẫn và tay cầm).

30_01_20 Đã tải lên tệp step cho các đầu công cụ + đế ở khoảng cách tâm 100mm

10\02\20 Đã tải lên các tệp step cho ống dẫn phiên bản hẹp

05\04\20 Đã tải lên các tệp đang trong quá trình phát triển cho ống dẫn đế cho cả Ender 3 & 5, có tất cả các đầu ren M3 bằng đồng thau thay vì M3 Nyloc. Tôi đã in các bộ phận nhưng chưa thử nghiệm trên máy in. Tôi khuyên bạn nên sử dụng taro M3 để làm sạch các đầu ren trước khi sử dụng. Tôi cũng đã tích hợp một số lớp hy sinh trên các bộ phận đế phía sau, những lớp này sẽ cần được làm sạch trước khi sử dụng. Tất cả các tệp có tên V4_allserts.

Đầu ren được sử dụng: https://www.amazon.co.uk/gp/product/B07PMZCP23/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

06\04\20 Đã tải lên các tệp tất cả đầu ren đã sửa đổi. Tôi đã quay lại vị trí cố định ống dẫn ban đầu vì đầu vít xung đột với quạt phía trước. Tất cả các tệp có tên V5_allserts.

08\04\20 Đã xóa các phiên bản ống dẫn đế có đầu ren nhiệt M3 vì nhựa xung quanh các chi tiết giữ ống dẫn bị nứt lặp đi lặp lại dưới áp lực.

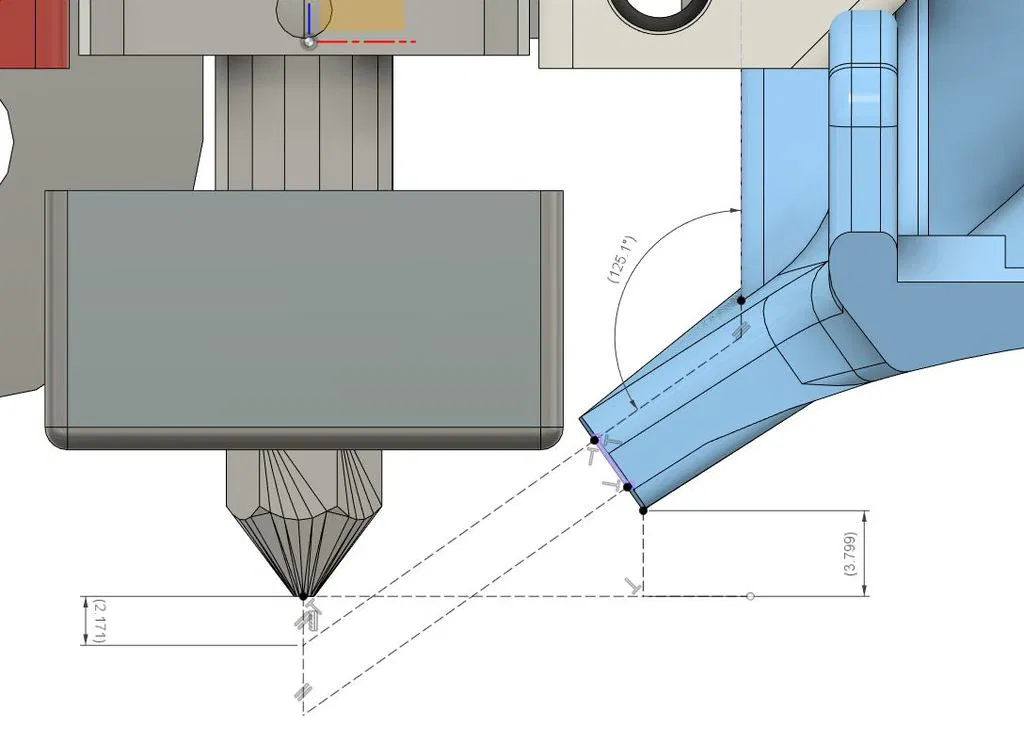

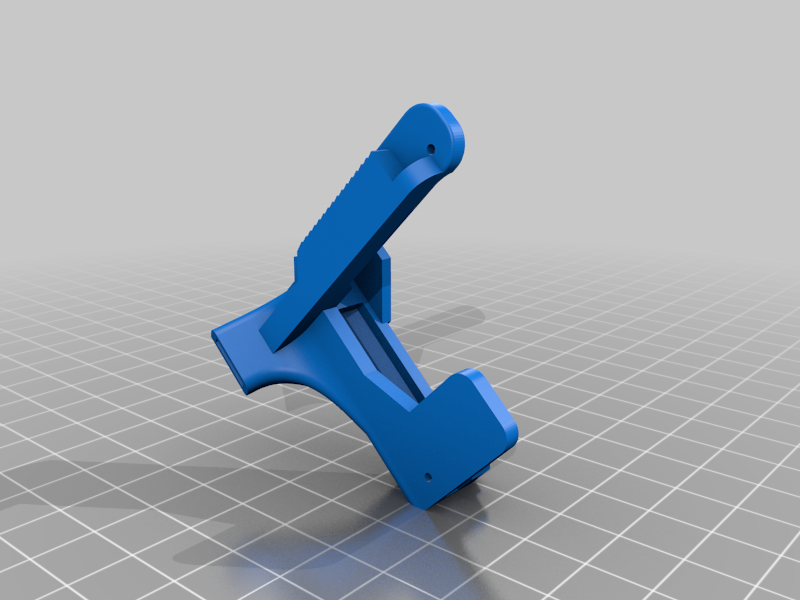

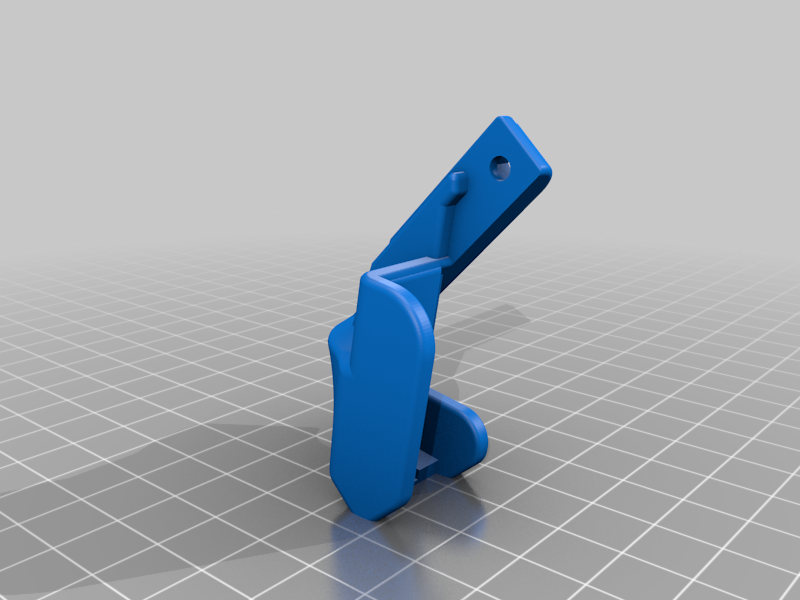

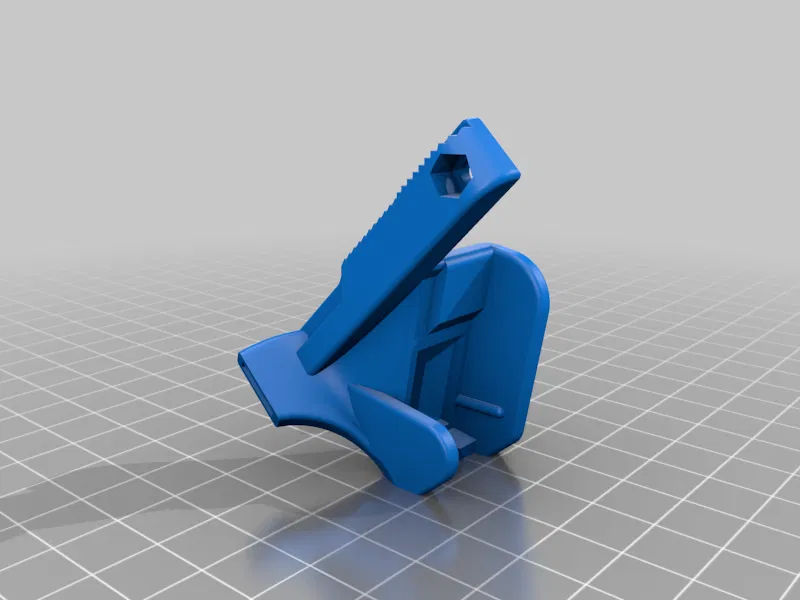

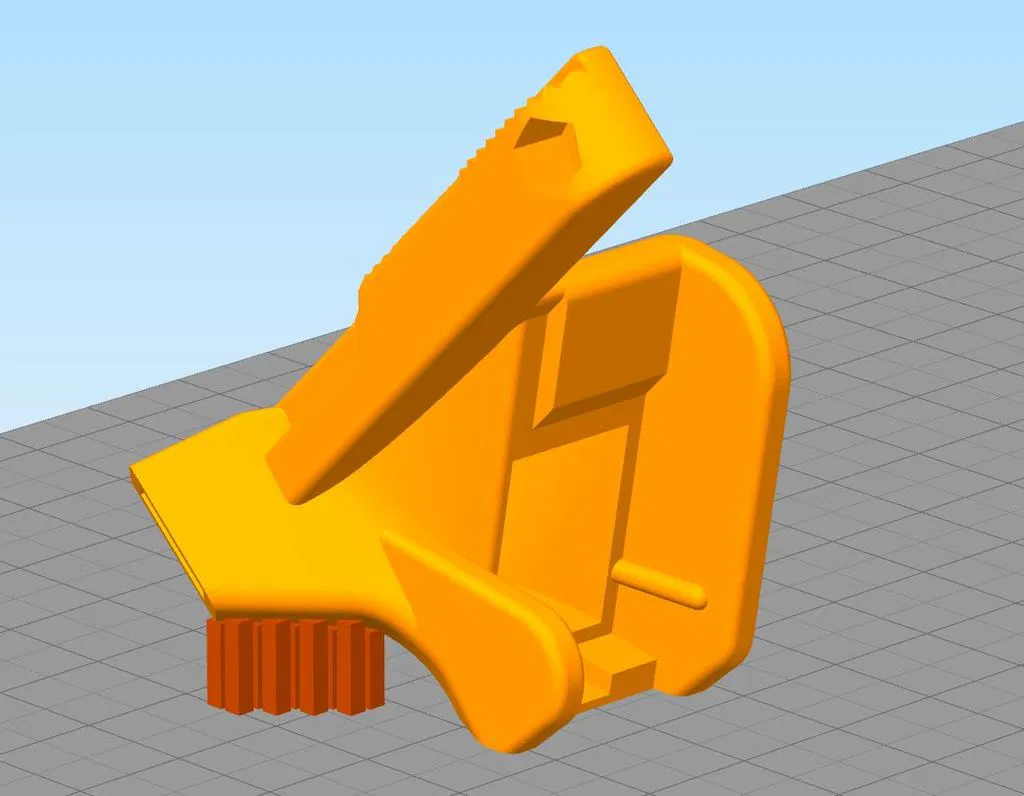

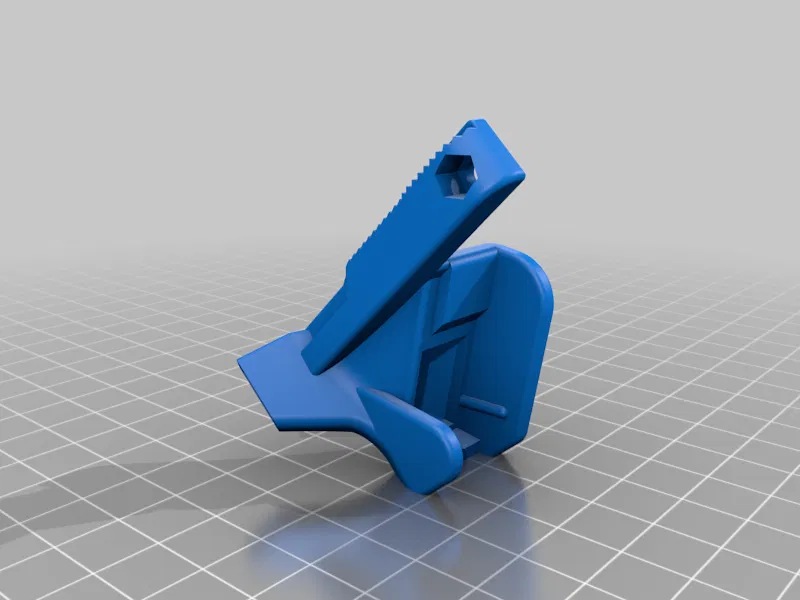

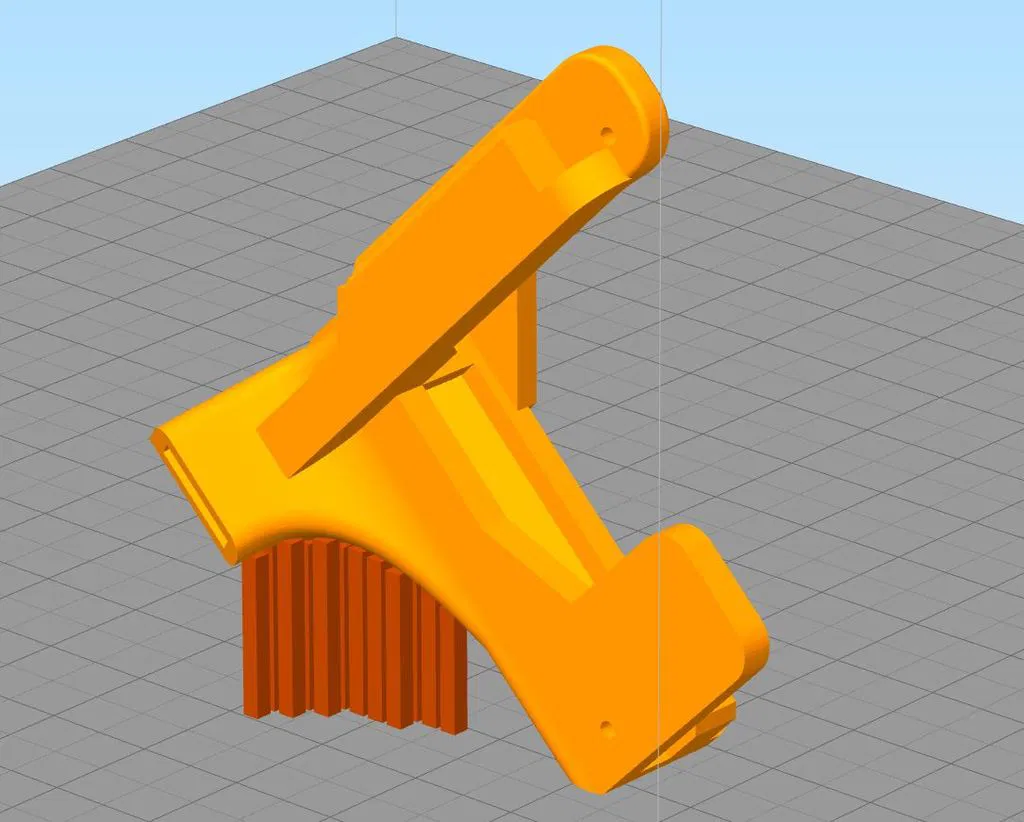

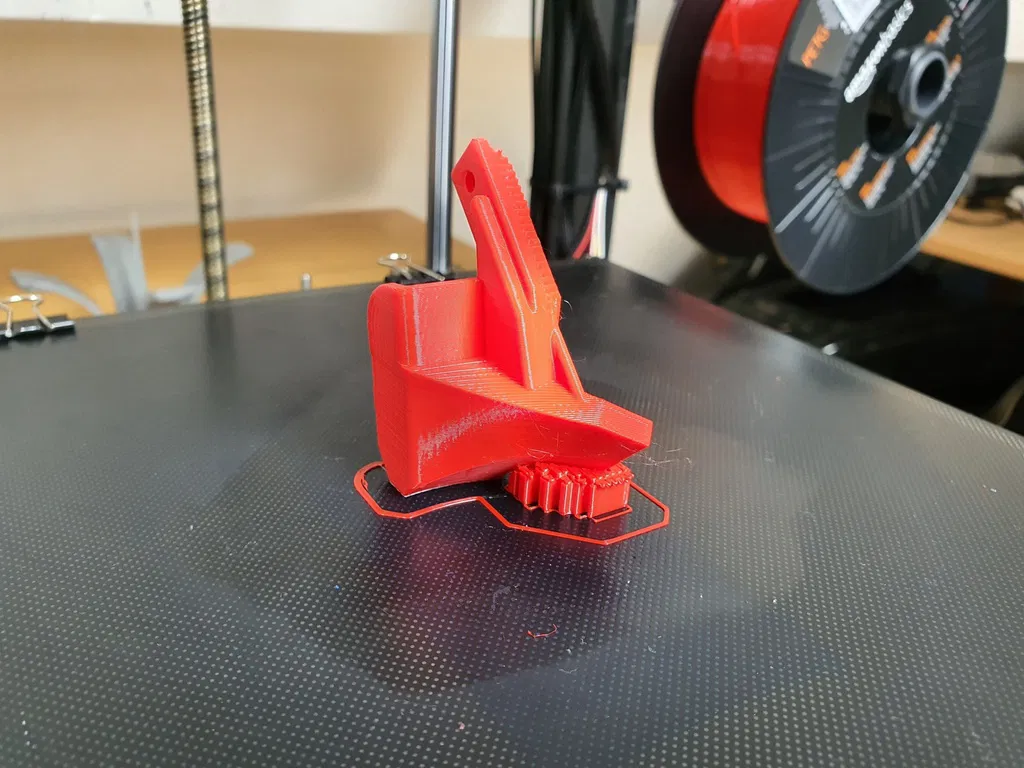

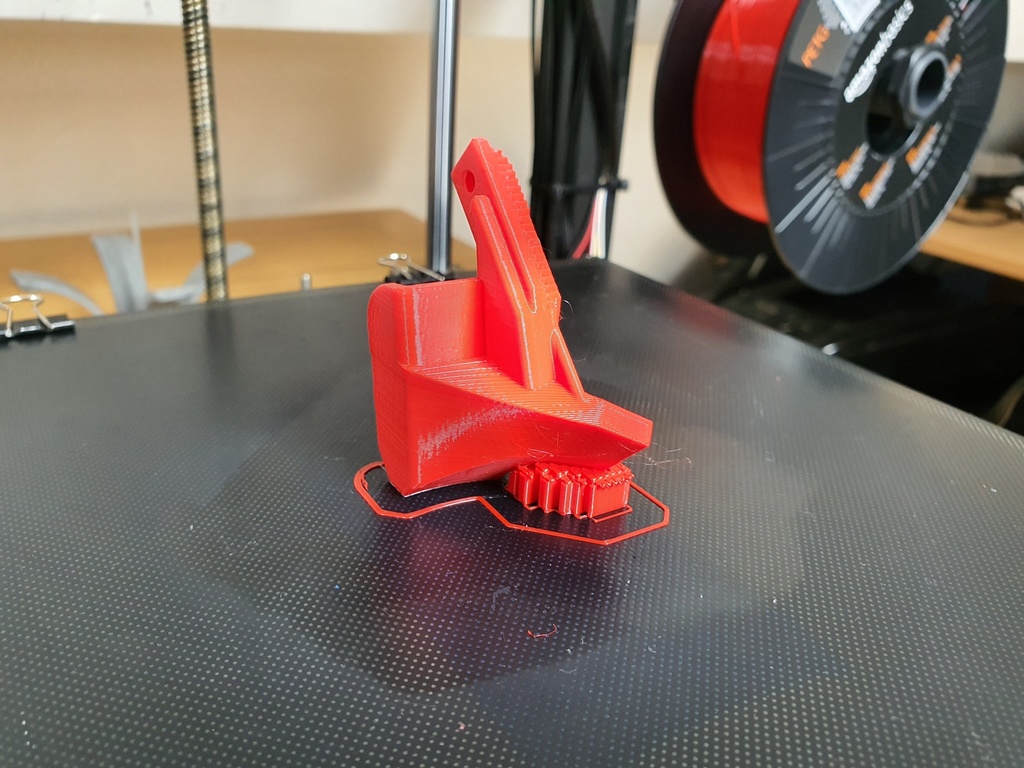

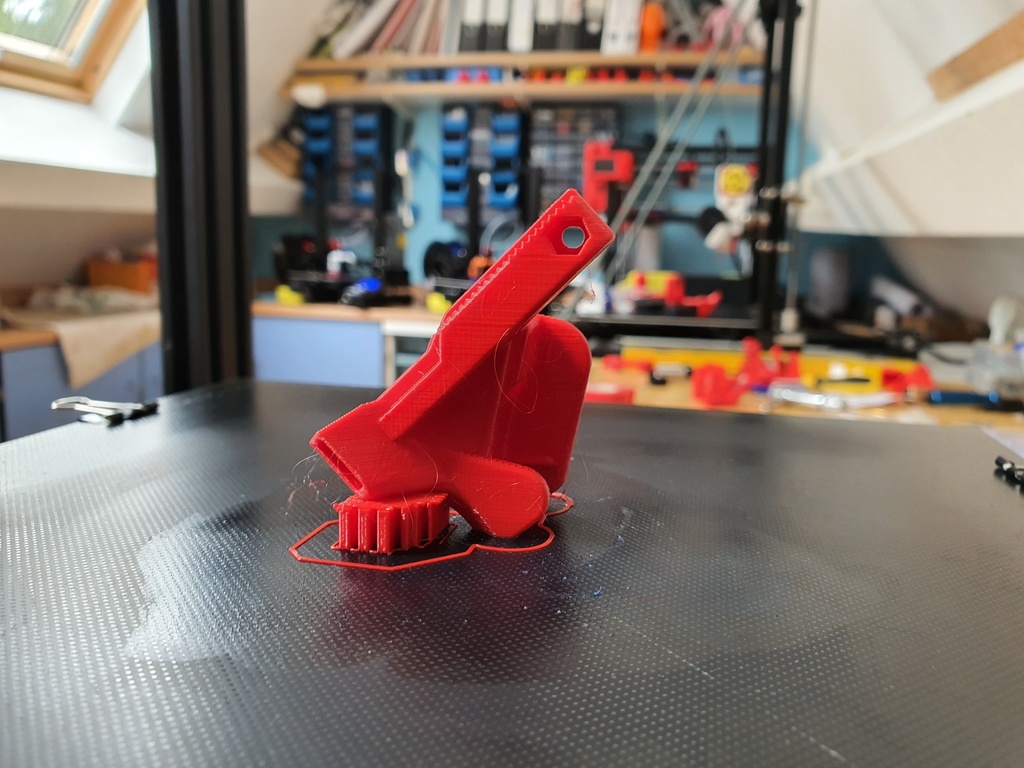

30\04\20 Đã tải lên các ống dẫn quạt hẹp 5015 & 4010 đã sửa đổi (MK6). Quạt 5015 có các biến thể 25 & 35 độ. Ống dẫn in ở góc 45 độ (theo hướng tải lên) với một lượng nhỏ hỗ trợ tùy chỉnh để hỗ trợ phần nhô ra của vòi phun (xem hình ảnh đã tải lên cho phần này và vị trí khuyến nghị cách xa bàn in).

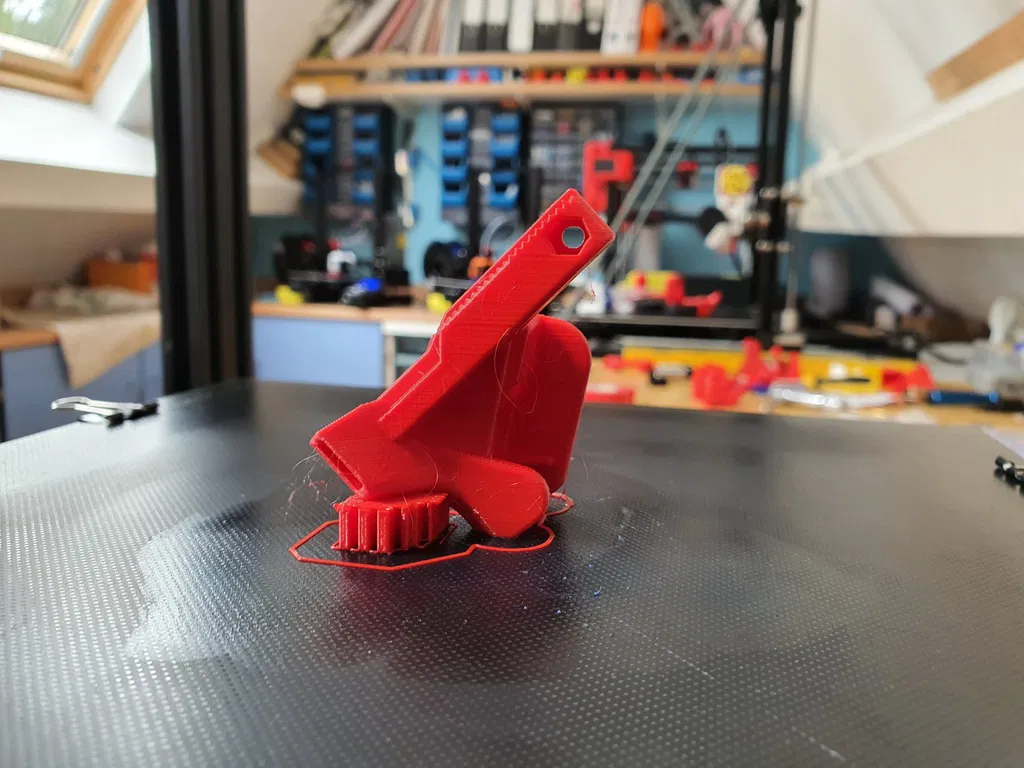

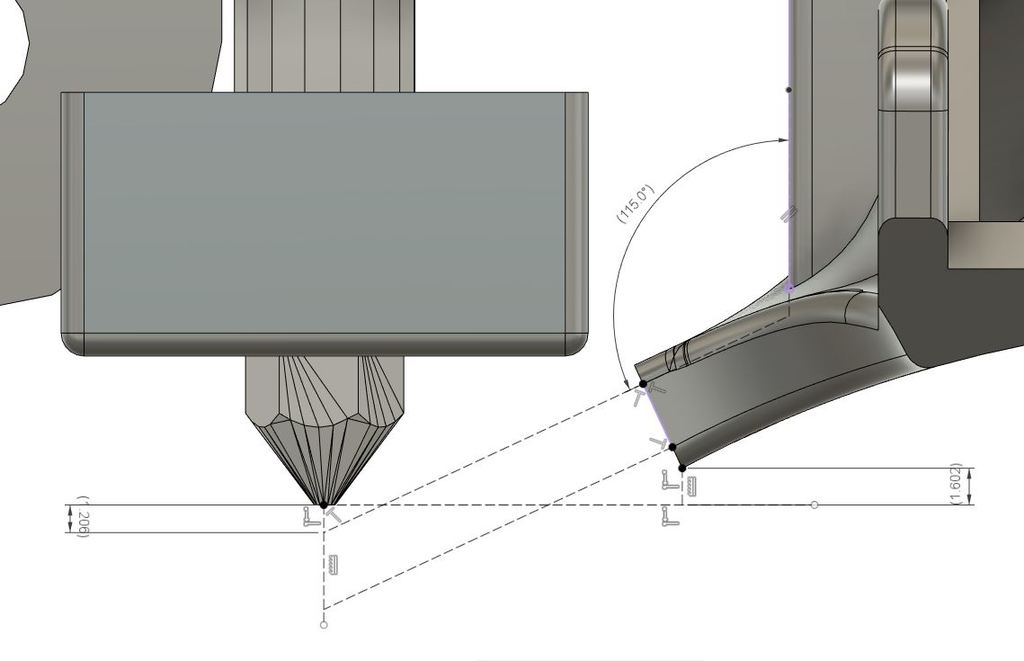

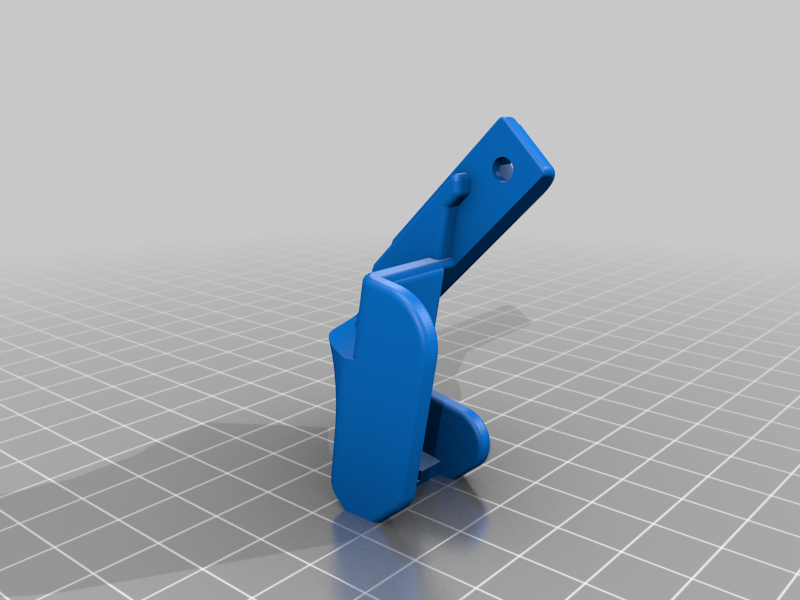

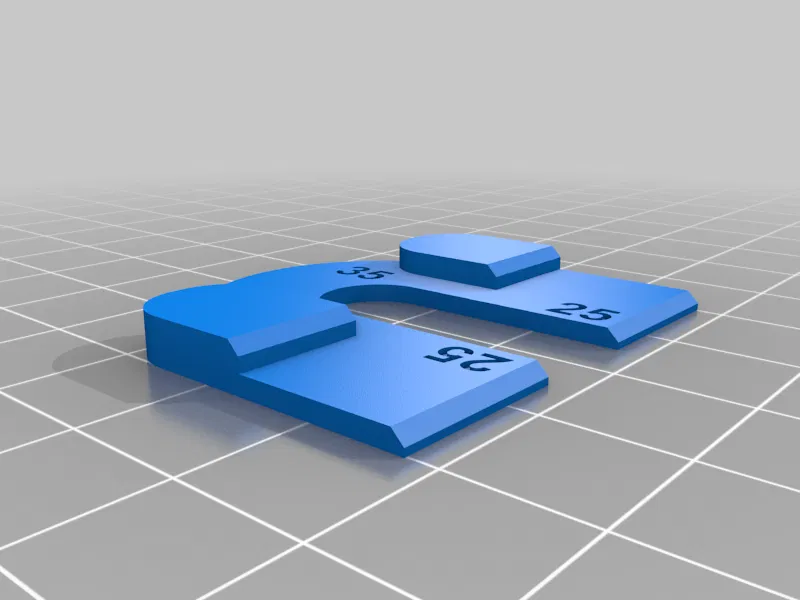

01\05\20 Đã tải lên một bộ định vị \ trợ giúp cho 2 biến thể 5015 MK6 để giúp thiết lập chiều cao vòi phun so với bàn in.

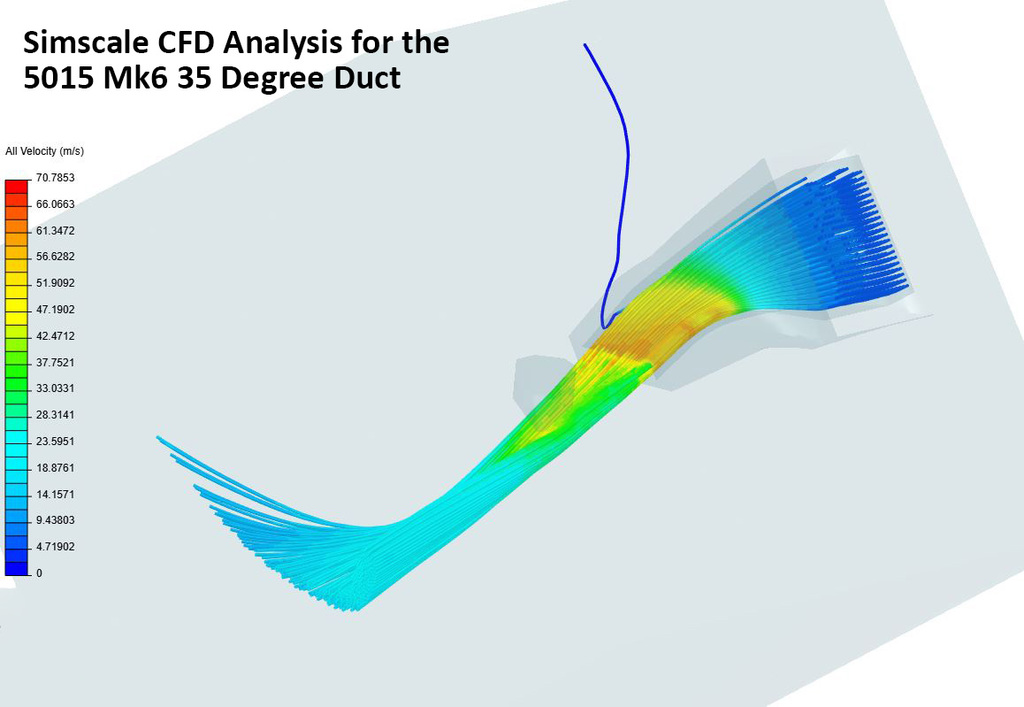

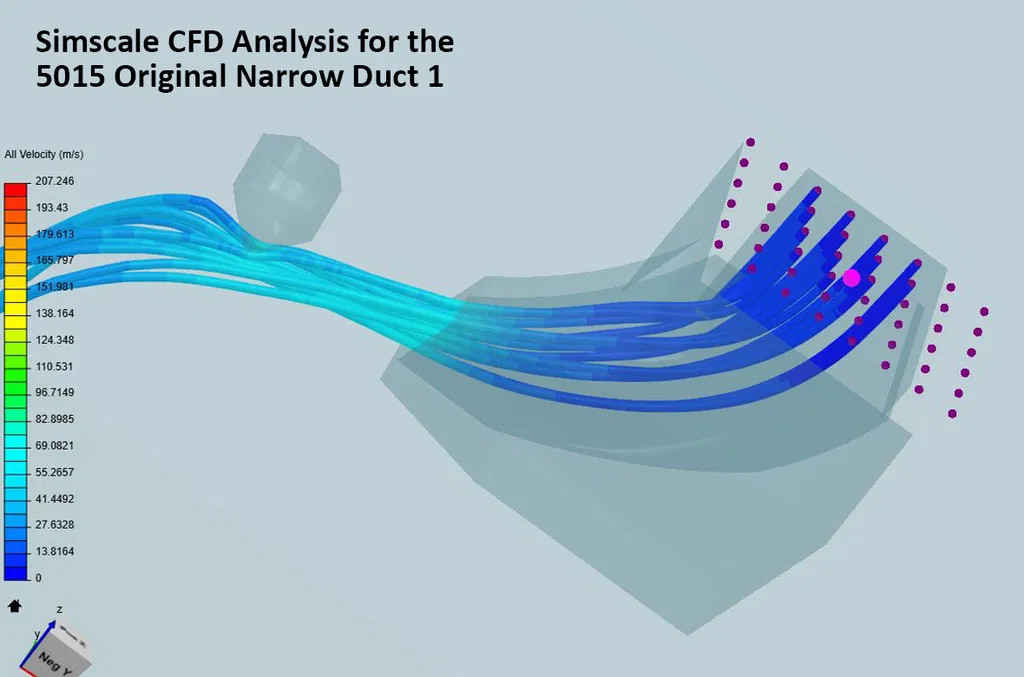

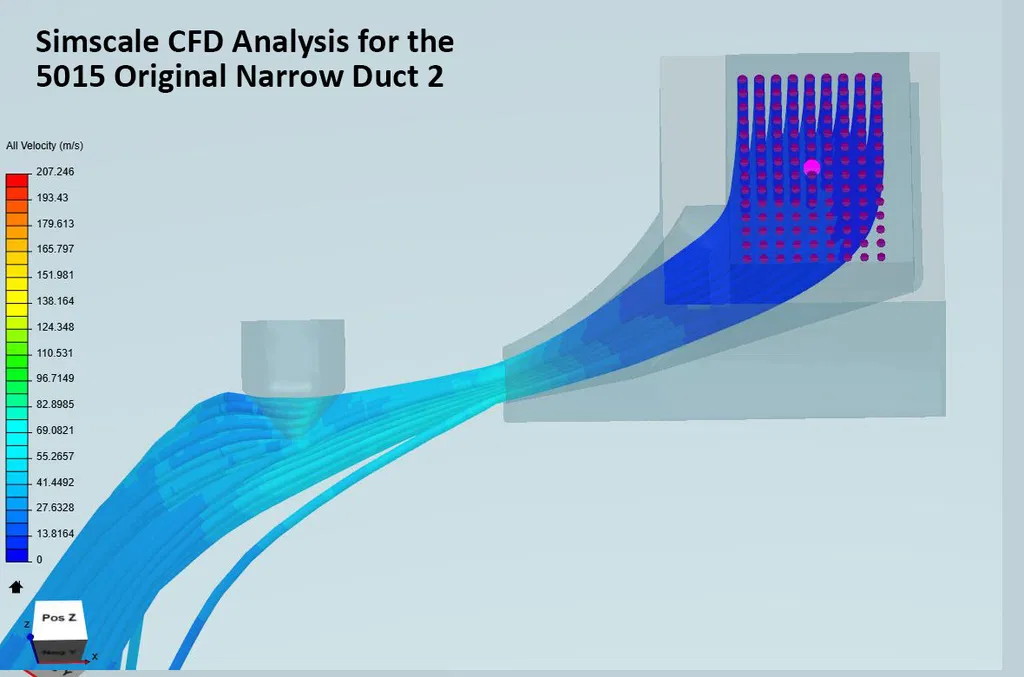

05\05\20 Đã tải lên hình ảnh Phân tích CFD của Ống dẫn hẹp gốc & Mk6 5015

04\08\21 Đã tải lên Tệp Step Đế Ống dẫn cho cả Ender 3 & 5 không có đầu ren (thiết kế ban đầu).
