Giá Đỡ Cuộn Dây Filament Cho Ender 3

Thiết kế

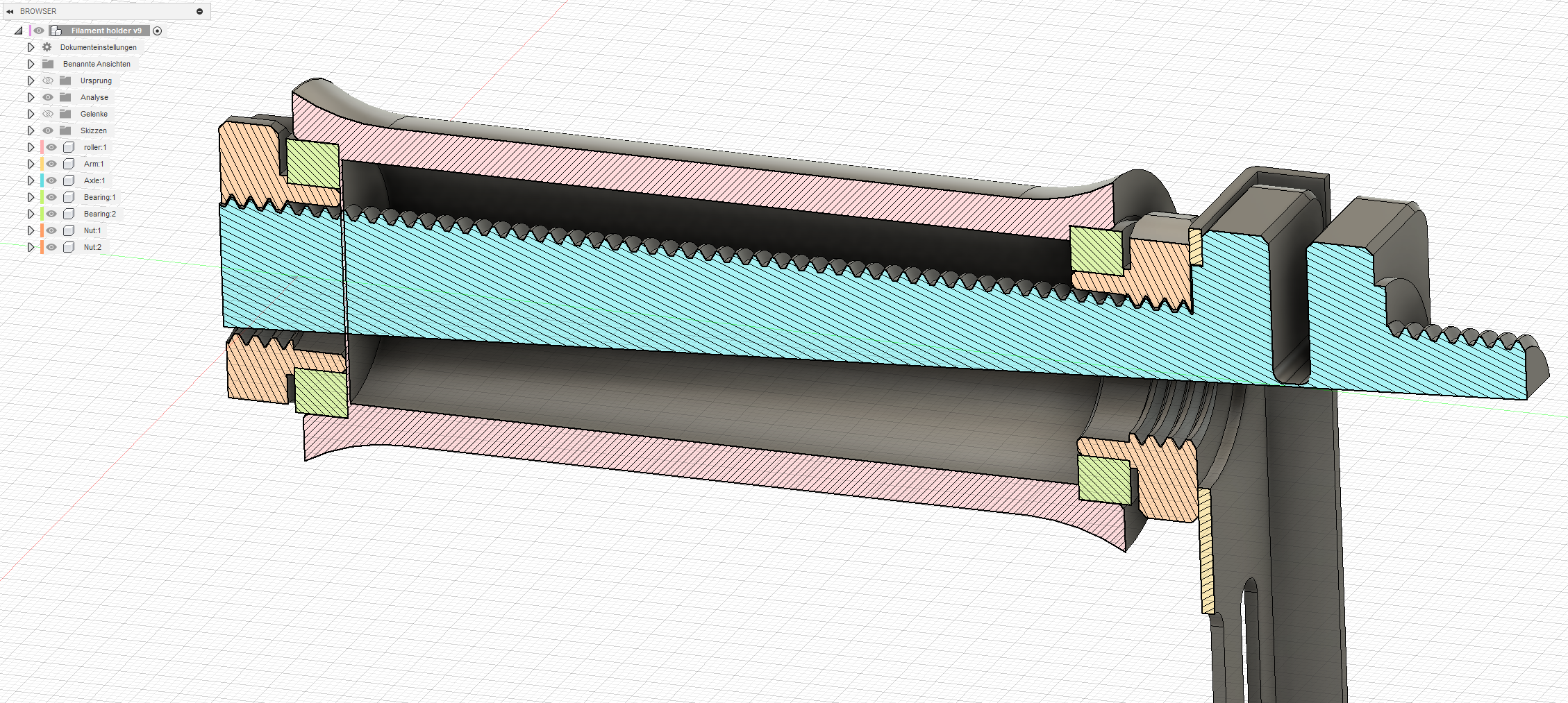

Cái giá đỡ cuộn dây này sử dụng hai vòng bi lớn để đảm bảo lực cản tối thiểu trong quá trình in.
Nó gắn vào cánh tay kim loại có sẵn được vận chuyển cùng với mọi máy in dòng Ender 3.

Cài đặt in

• Đầu phun 0.4 mm và chiều rộng đường in
• Chiều cao lớp 0.15 - 0.2 mm
• Không cần hỗ trợ
• In phần đai ốc (nut) hai lần

Lắp ráp

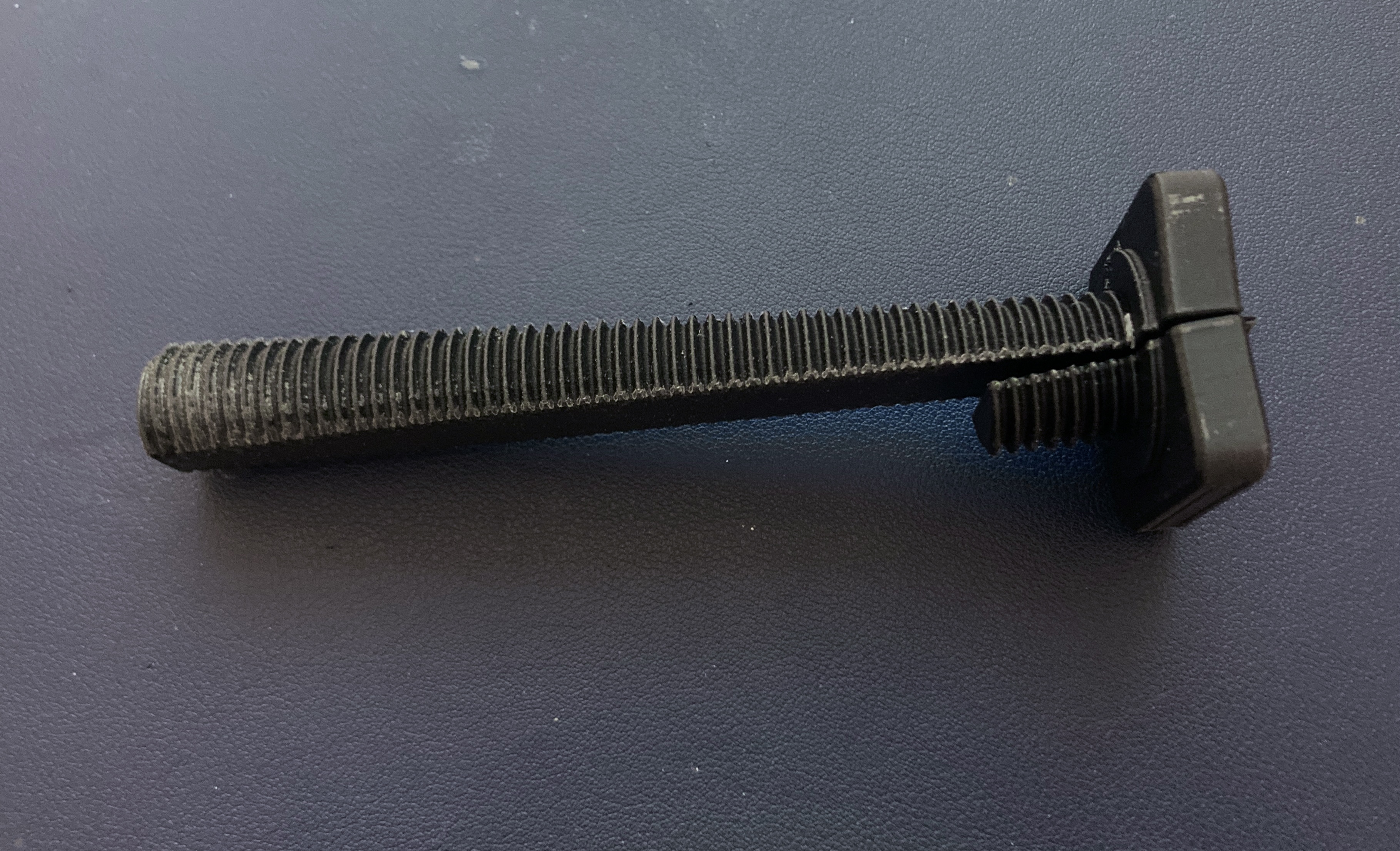

1. Uốn trục dọc theo phần kết nối mỏng để giống hình 3.
2. Lắp trục dọc vào giá đỡ kim loại được vận chuyển cùng với máy in. Căn chỉnh trục dọc sao cho phần vuông khớp hoàn hảo giữa hai bức tường uốn cong của giá đỡ và phần dài hơn của trục dọc hướng về phía trên của cánh tay.

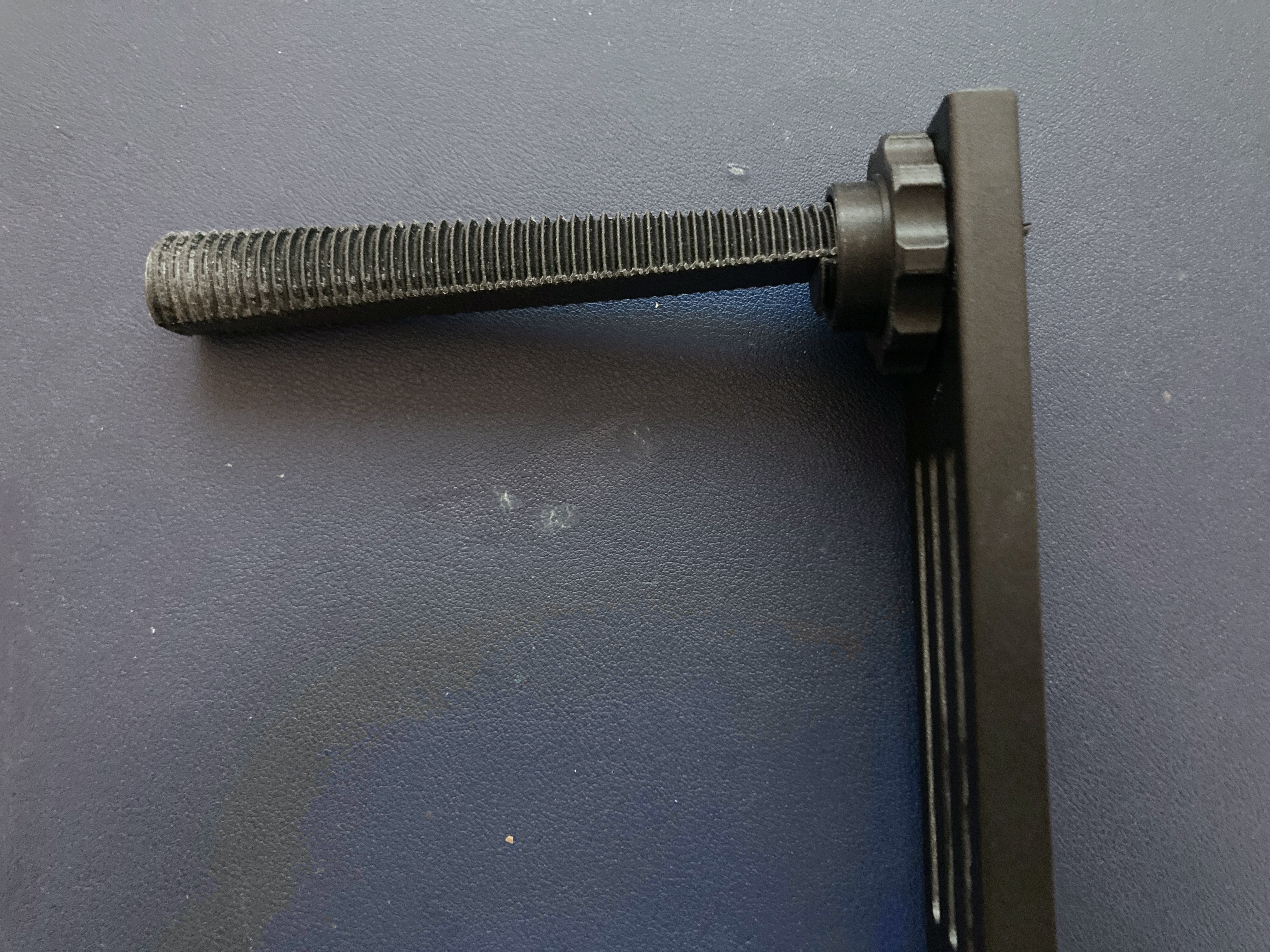

3. Vặn một trong các đai ốc vào. Bây giờ nó sẽ trông giống như hình 4.
4. Tháo lớp bảo vệ của con lăn và lắp một vòng bi 37x25x7 mm vào mỗi bên.
5. Bây giờ con lăn có thể được đặt lên trục dọc và mặt bích trên đai ốc.

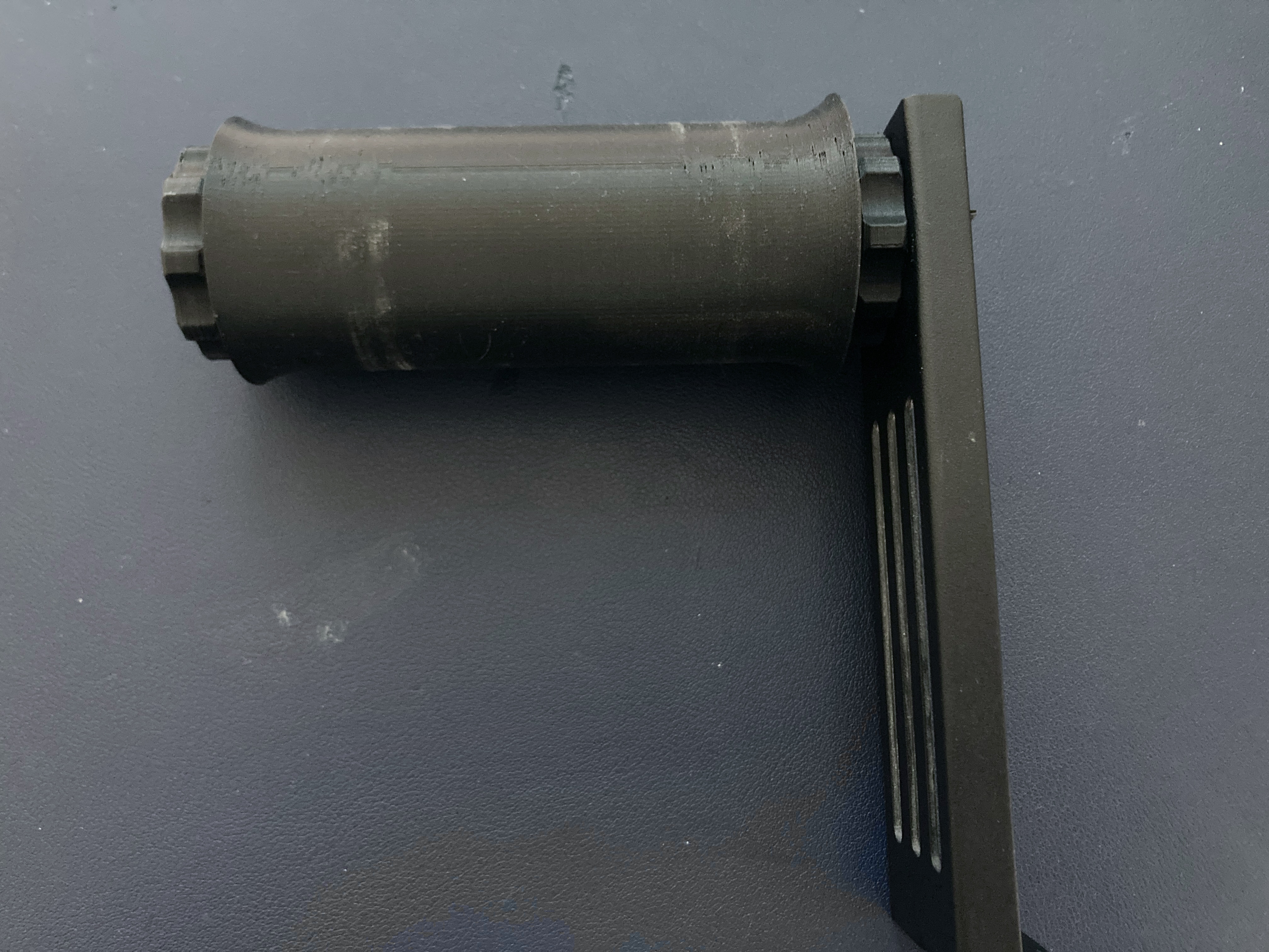

6. Bây giờ có thể vặn đai ốc thứ hai vào. Nó bây giờ sẽ giống như hình thứ hai.

Chúc bạn in vui vẻ!
