Bộ nâng AMS chắc chắn - In không cần support

Mô tả: Có rất nhiều bộ nâng AMS trên printables và tôi đã xem qua hết. Hầu hết chúng đều có chung một vấn đề: Chúng cồng kềnh, to bự và cần giá đỡ để in - nghĩa là tốn rất nhiều dây tóc.

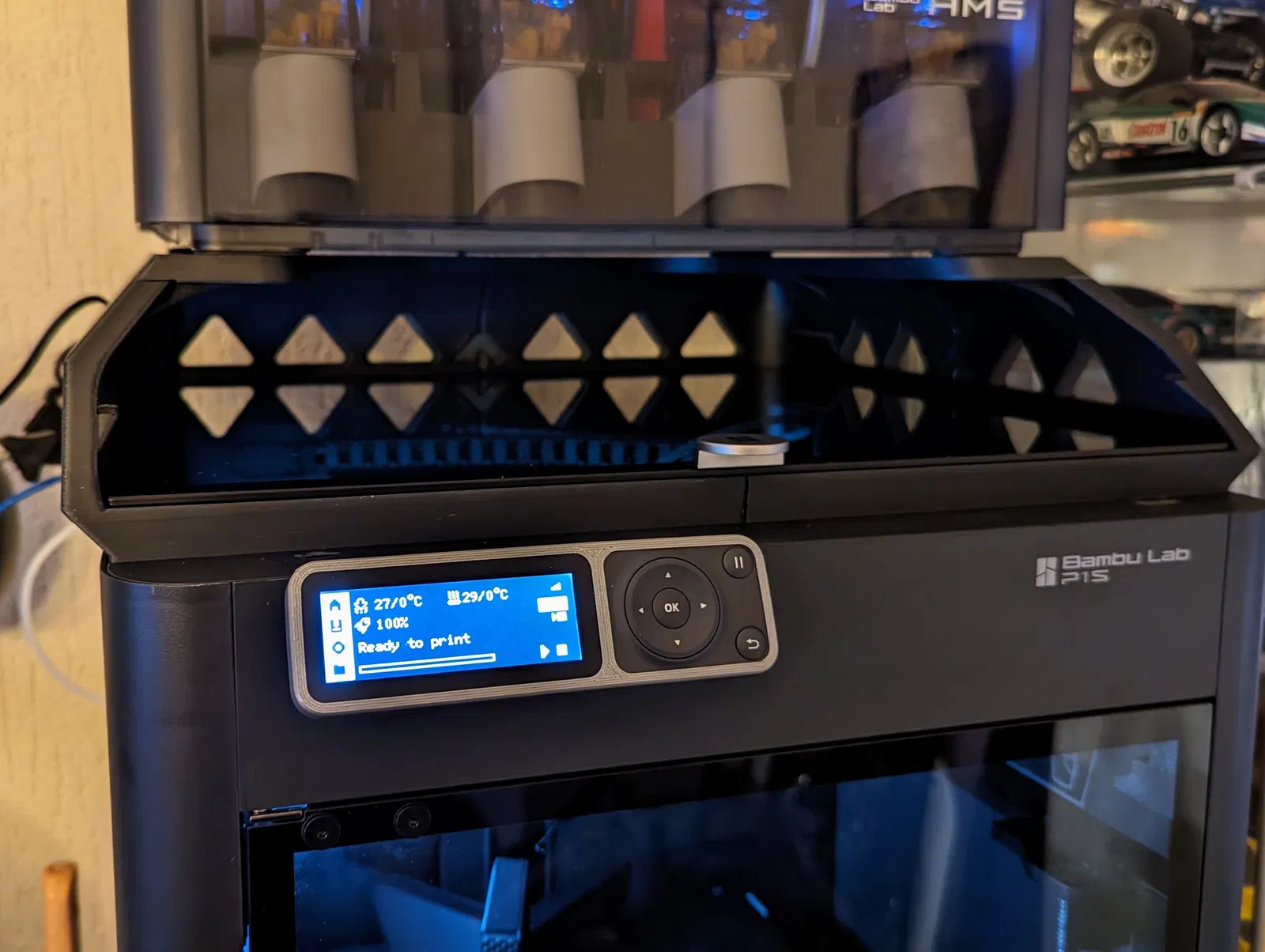

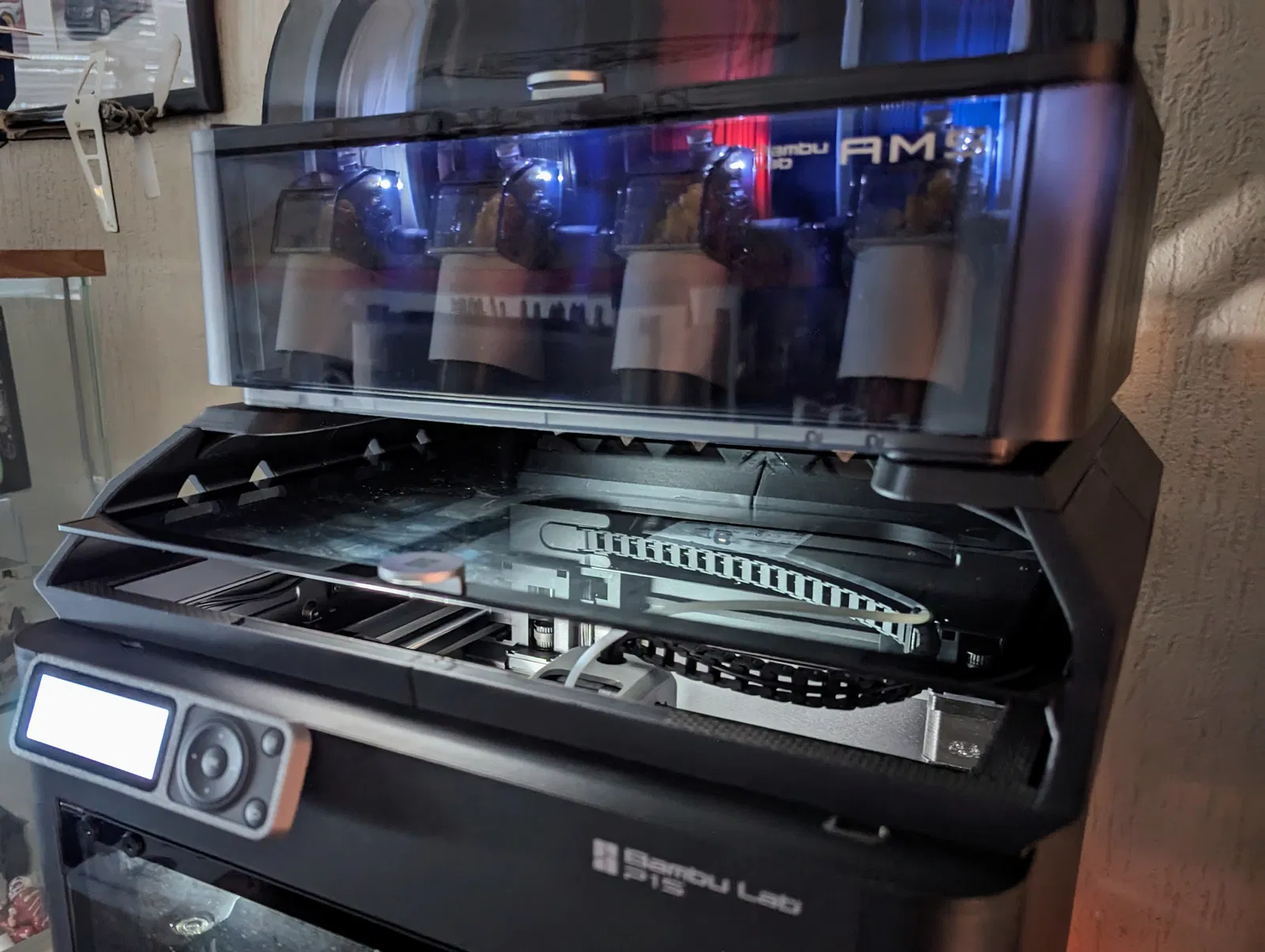

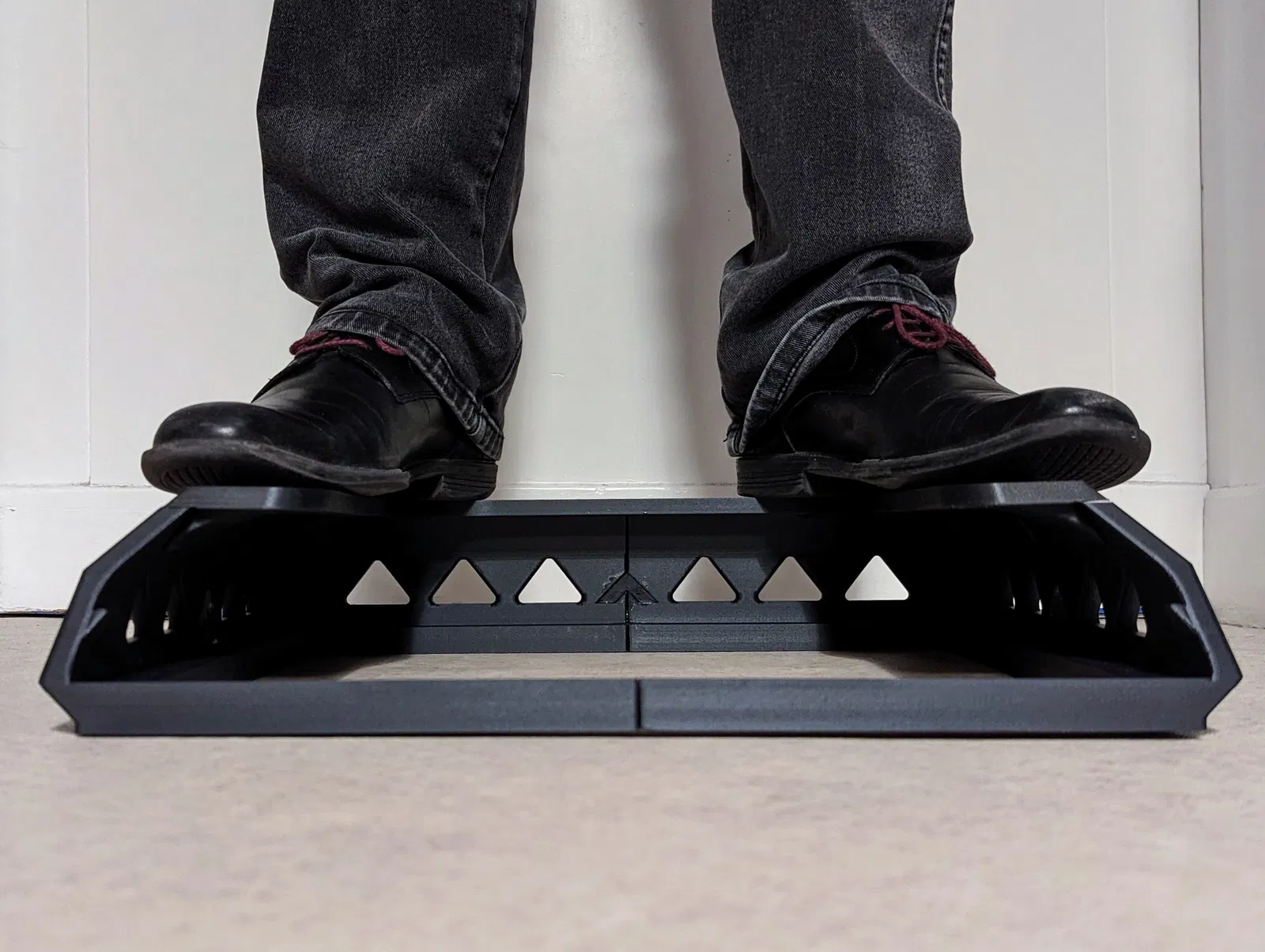

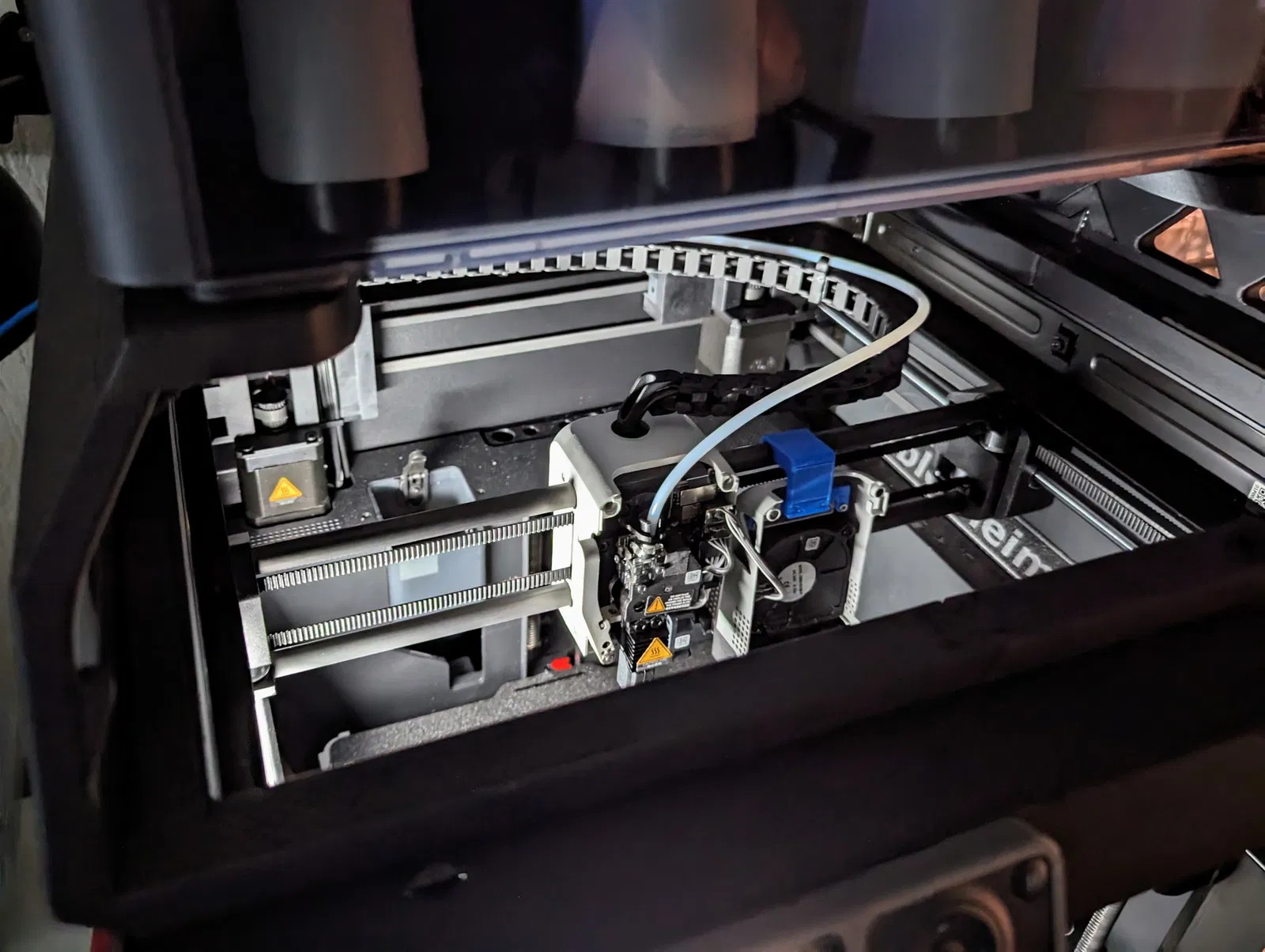

Tôi muốn một bộ nâng AMS sử dụng ít hơn một cuộn dây tóc, rất chắc chắn, cho phép tôi mở nắp trên để thông gió, có khe hở đủ lớn ở trên để làm việc trên đầu in và tất nhiên là có đủ không gian cho AMS. Vì vậy, tôi đã tự thiết kế bộ nâng AMS của riêng mình. Nó chắc chắn đến mức tôi có thể đứng lên trên đó. Với cài đặt in của tôi (xem bên dưới), nó sử dụng 840gr dây tóc và có thể in trong khoảng 24 giờ. Tất cả các cài đặt của tôi và cách sắp xếp các bộ phận trên năm tấm in đều có trong tệp 3MF. Bạn cũng có thể tải xuống tệp Step để tùy chỉnh hoặc chỉnh sửa.

Kích thước: 409 x 369 x 87 mm 840 gr

Vật liệu: Tôi khuyên dùng dây tóc chắc chắn như PLA, PLA+ hoặc PLA-CF. PETG có thể dùng được nhưng độ bền kéo tĩnh của PLA cao hơn. Tôi đã chọn PLA-CF của Eryone vì tôi luôn muốn thử nó.

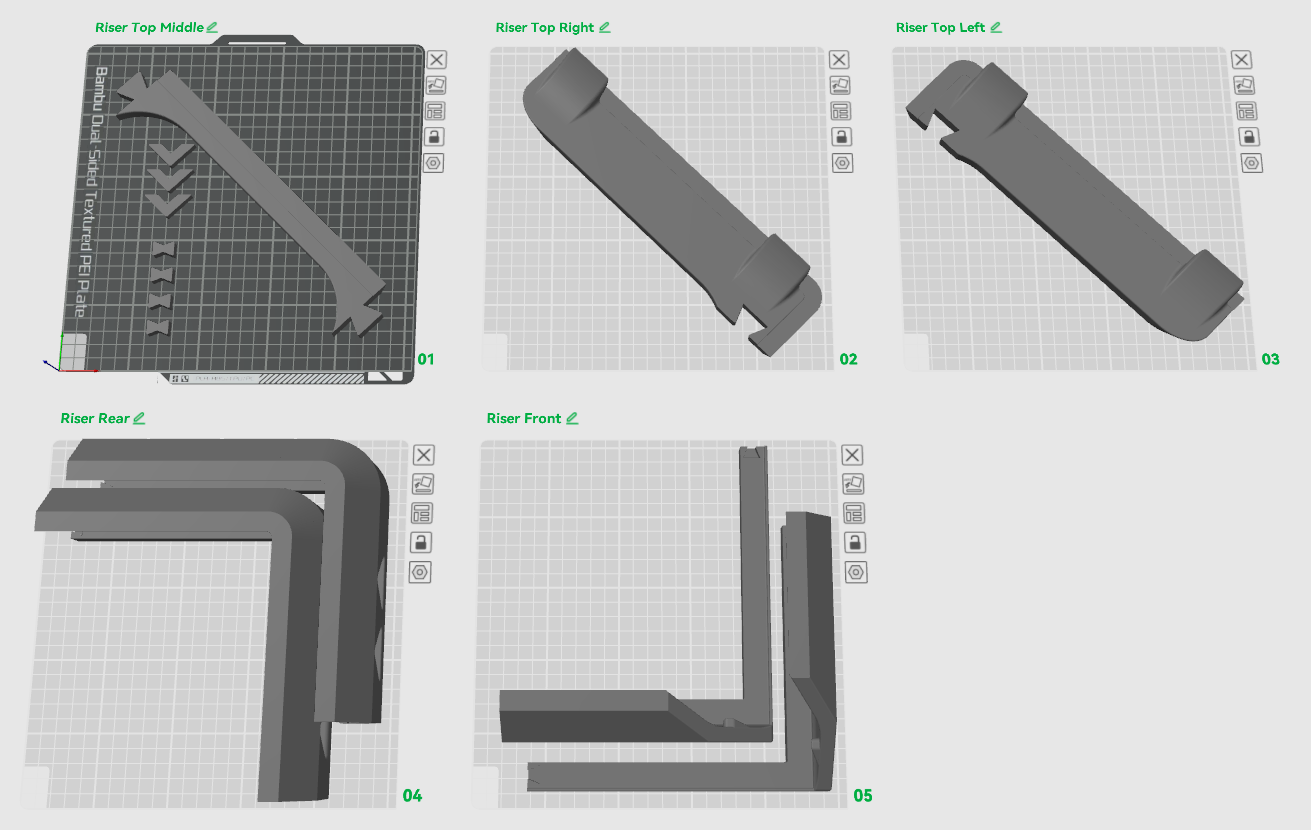

Cài đặt in: Bạn có thể tìm thấy cài đặt của tôi trong tệp 3MF cùng với cách sắp xếp các bộ phận trên năm tấm in. Với cài đặt của tôi, thời gian in khoảng 24 giờ và bạn sẽ cần 840gr dây tóc.

cho các bộ phận: 4 lớp vỏ 5 lớp trên 5 lớp dưới 25% infill khối lập phương thích ứng chiều cao lớp 0.2mm không cần support

cho PLA-CF (Eryone) Đầu phun: 0.4 mm Nhiệt độ đầu phun: 225°C Nhiệt độ bàn in: 60°C Làm mát: 100% từ lớp thứ hai trở đi Tốc độ thể tích: 12 mm³/s Vỏ ngoài: 150mm/s Vỏ trong: 250mm/s Infill: 200 mm/s Bề mặt trên: 150 mm/s Cầu nối: 50 mm/s

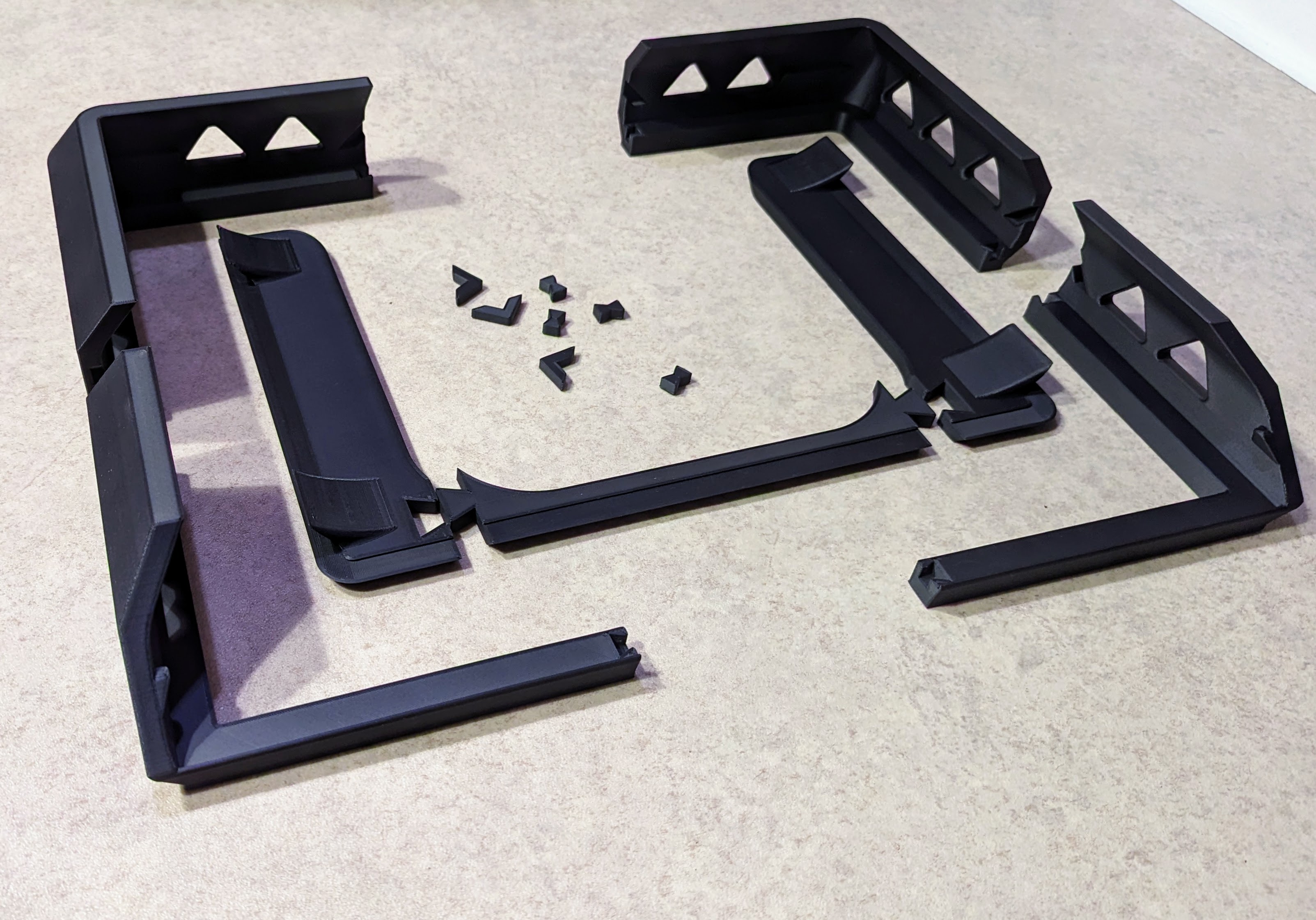

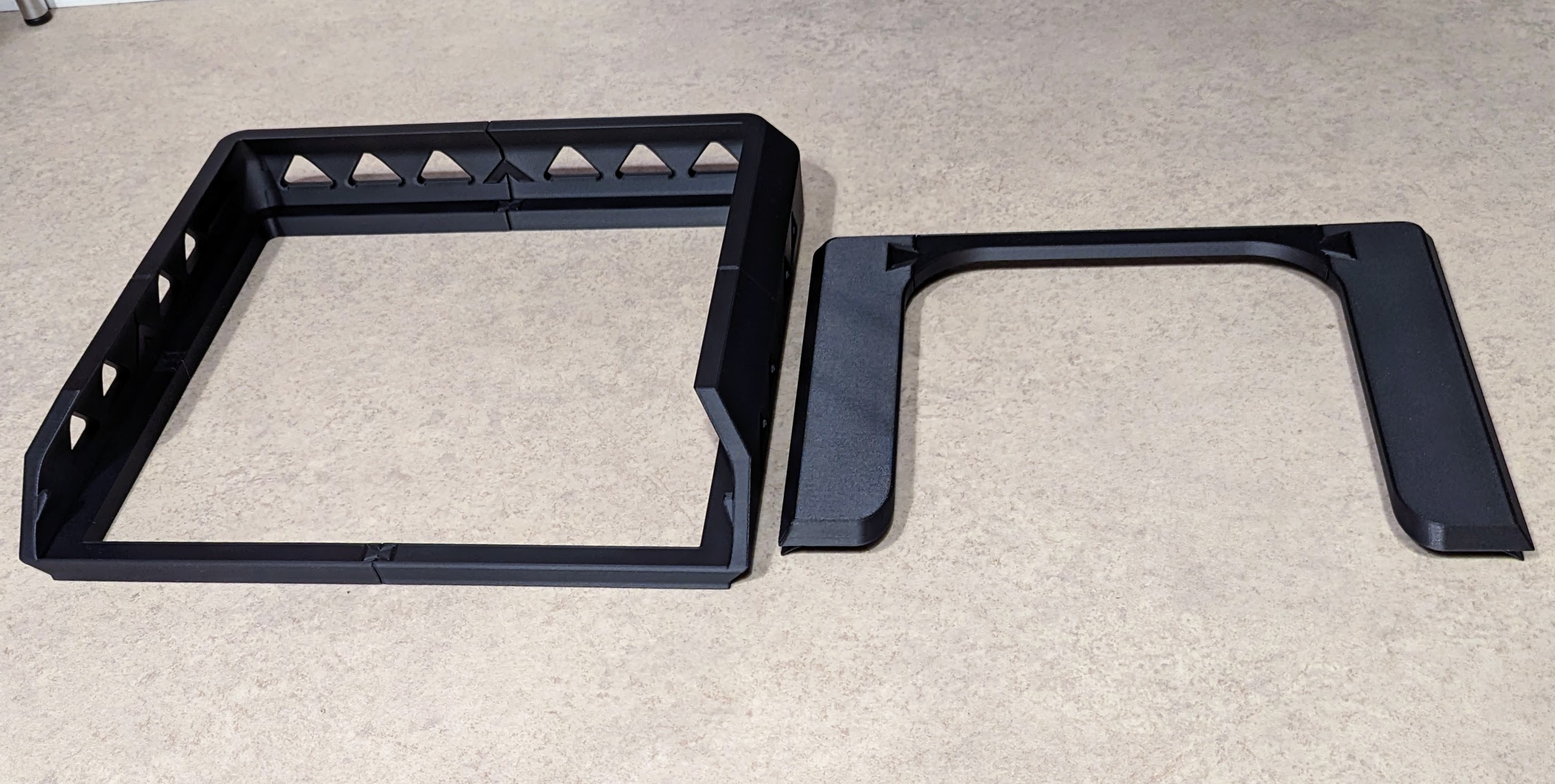

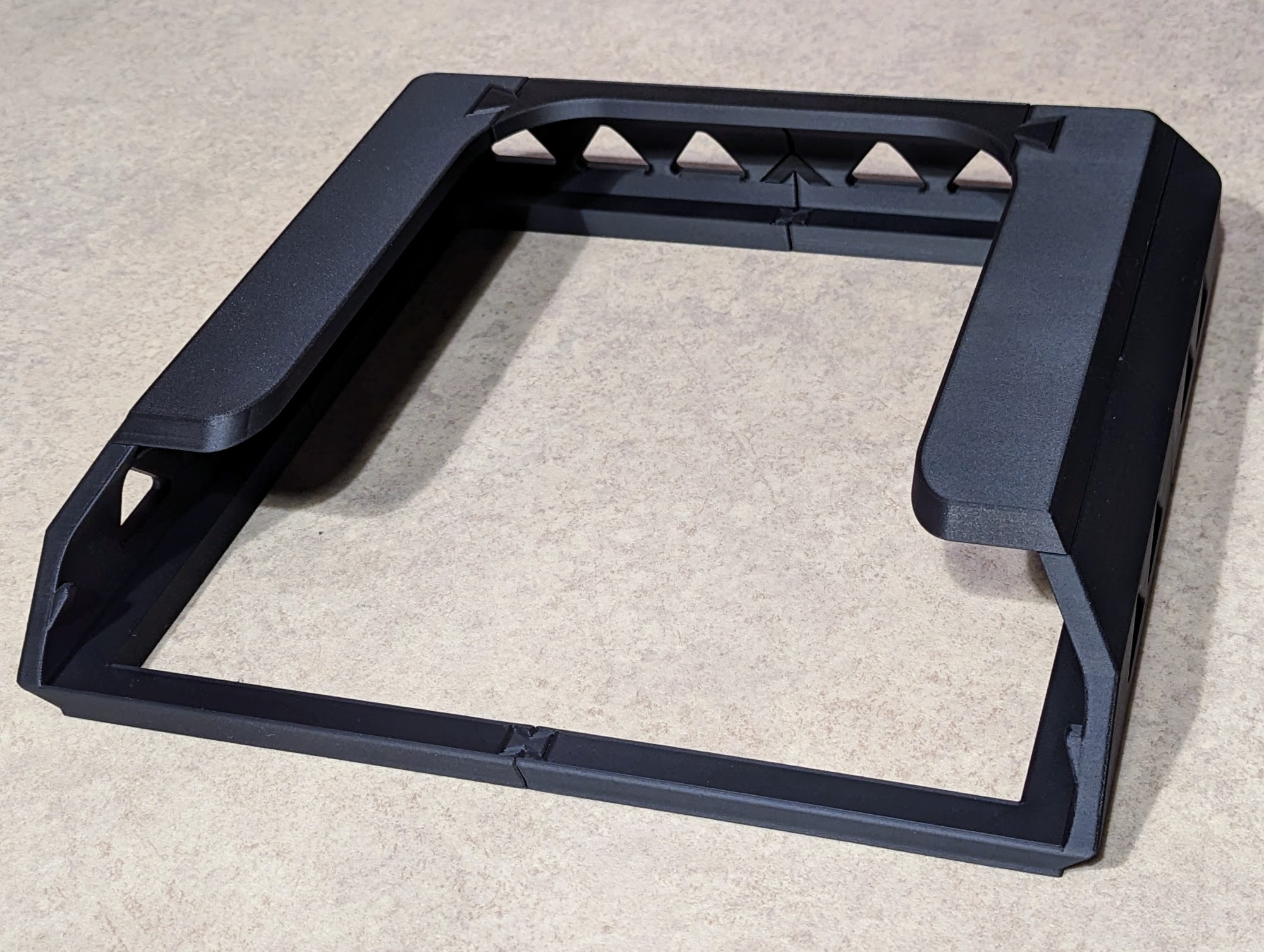

Lắp ráp: Lắp ráp các bộ phận của nửa dưới bằng các đầu nối được cung cấp. Tôi thực sự khuyên bạn nên sử dụng keo siêu dính hoặc keo epoxy 2K trên các giao diện bộ phận để tăng cường độ ổn định. Làm tương tự với nửa trên. Sau đó, trượt nửa trên vào nửa dưới và cố định bằng keo. Khe hở được thiết kế giữa các bộ phận là 0.15mm - điều này sẽ không có vấn đề gì với máy in Bambu.

Miễn trừ trách nhiệm: Công trình này của blecheimer được cấp phép theo CC BY-NC-SA 4.0 Bạn không được phép sao chép mô hình này sang các trang web in 3D khác mà không có sự cho phép của tôi.
