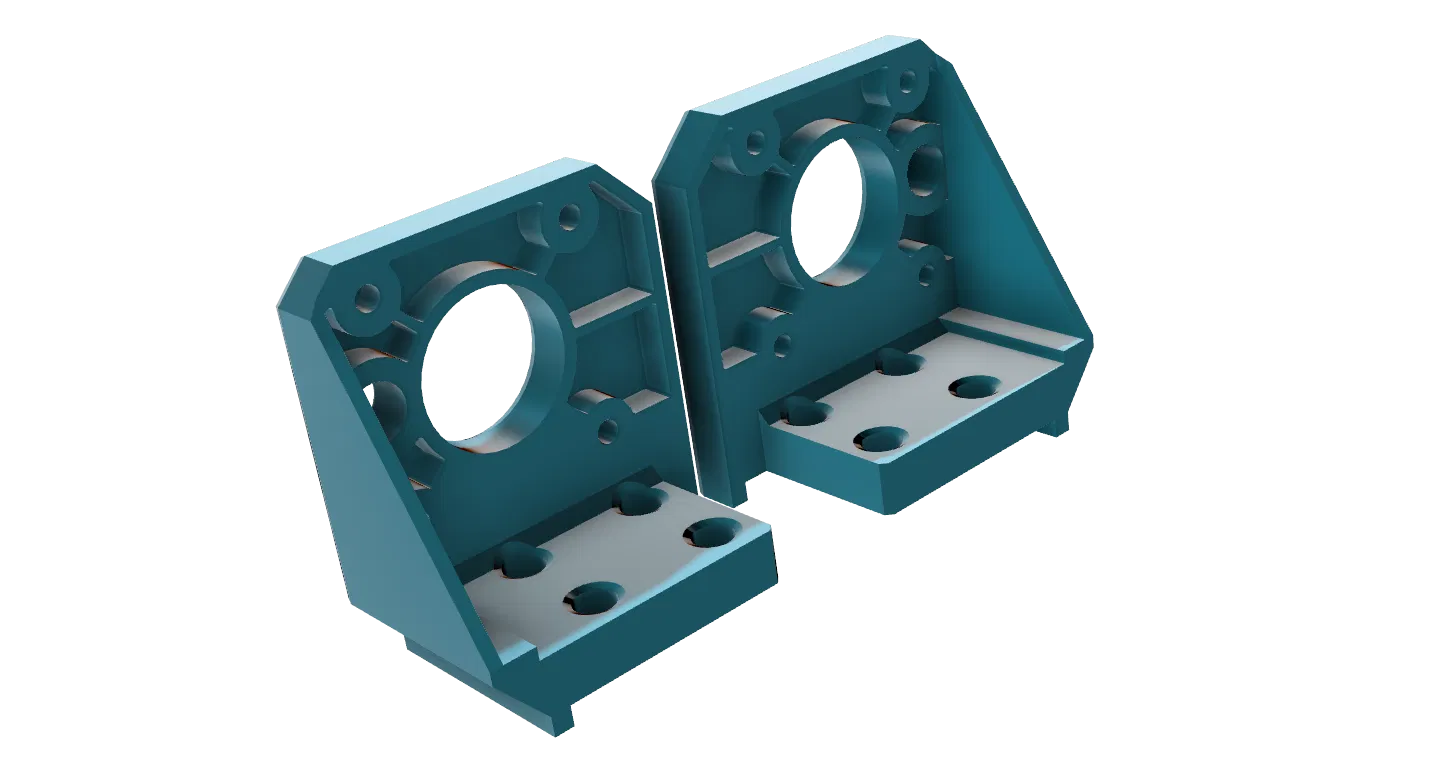

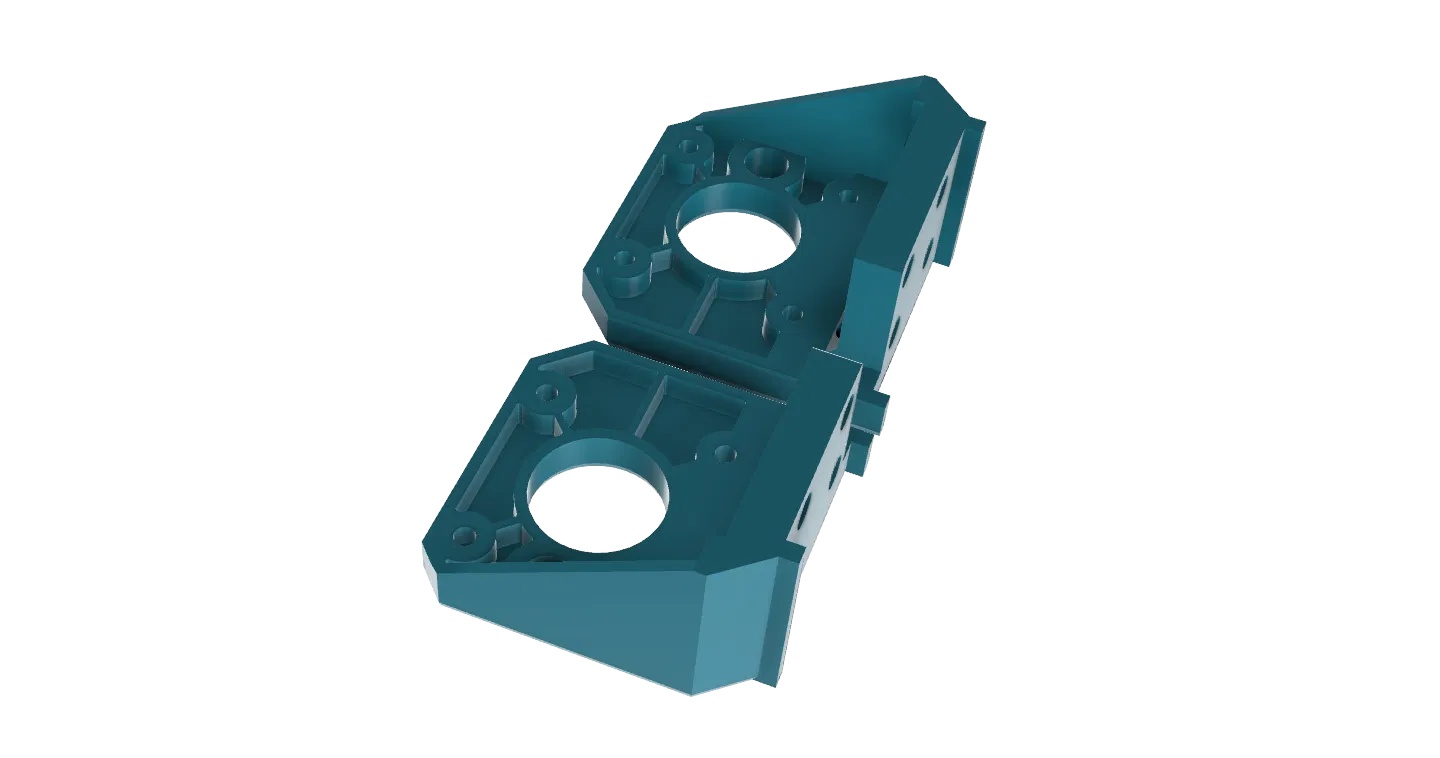

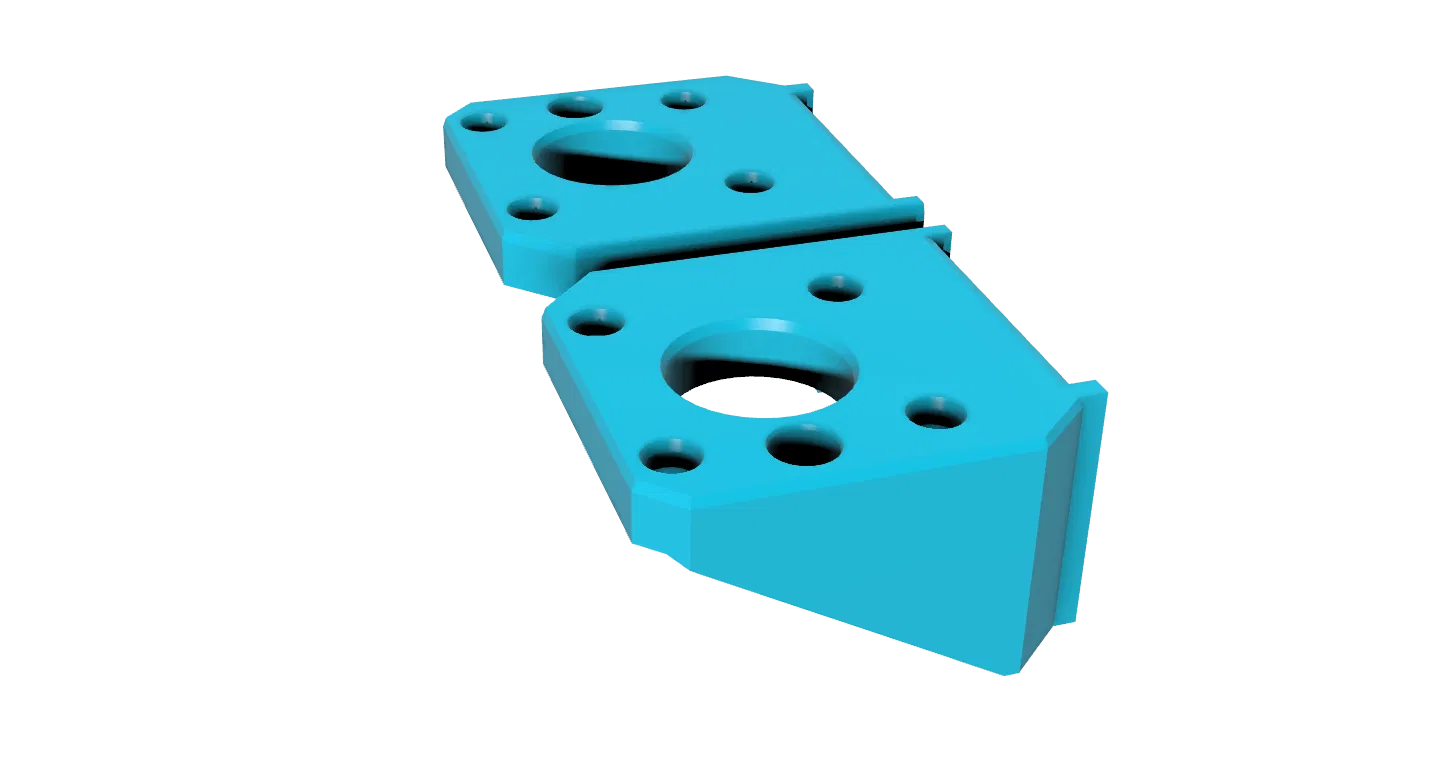

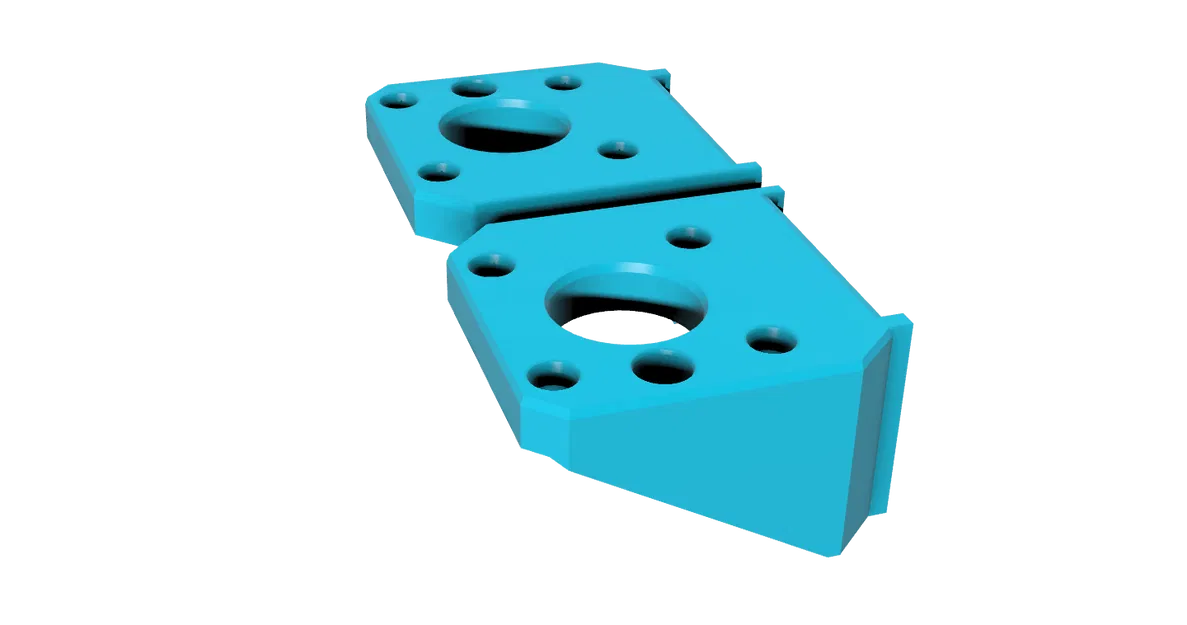

Giá đỡ động cơ Z cho SV06 (độ vuông & độ cứng)

Tác giả Pr20100

Lượt tải
392
Lượt thích
85
Lượt coi
3.955
Bản remix
1

File 3 60,1 MB

  • SV06_Z_motor_mount_v4_1765721420.stepSTEP · 724,8 KB
  • Z_motor_R_1765721422.stlSTL · 34,8 MB
  • Z_motor_L_1765721428.stlSTL · 24,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Lớp bảo vệ cho lỗ vít
Đã thêm vát cạnh
Giá đỡ gia cố bên ngoài
In đầy ruột ở mặt sau và mặt dưới (gần góc 90°)

Cần cho việc lắp ráp:

  • 8 ốc nhiệt M4x6x6
  • mẹo = nếu các bộ phận của bạn ổn, bạn có thể tái sử dụng chúng từ các bộ phận gốc của mình (nếu làm sai thì tự chịu trách nhiệm, hãy chắc chắn!)

1 - Hãy đảm bảo mọi thứ khác đã được lắp ráp chính xác và vuông góc (mod này không phải là phép màu)

2 - Đảm bảo in bằng máy in đã được hiệu chỉnh tốt và cân chỉnh lưu lượng đặc biệt cho lỗ 8mm (ngay cả khi có dung sai, bạn cũng muốn có kích thước tối đa là 0.1mm ở các kích thước phù hợp)

3 - Khi lắp lại giàn máy, hãy dành thời gian và đo đạc kỹ lưỡng, đây là thời điểm tốt nhất để làm điều đó ;)

Thông số in:

  • Sử dụng ít nhất PETG, tốt nhất là ASA, ABS hoặc ABS+ (không sử dụng PLA / PLA+ vì động cơ bước có thể nóng tùy theo cấu hình của bạn)
  • Đầu phun 0.4
  • Lớp dày 0.2 mm
  • 4 lớp biên
  • Tối thiểu 5 lớp trên
  • Tối thiểu 5 lớp dưới
  • Ruột 30% gyroid tối thiểu

Chúc bạn in vui vẻ!
