Mui hút bụi cho trục Teknomotor 1.1kW

Một mui hút bụi được thiết kế riêng cho trục Teknomotor 1.1kW COM31400414, cho phép luồng không khí không bị cản trở từ quạt để ngăn trục quay quá nóng, đồng thời đảm bảo việc hút bụi hiệu quả.

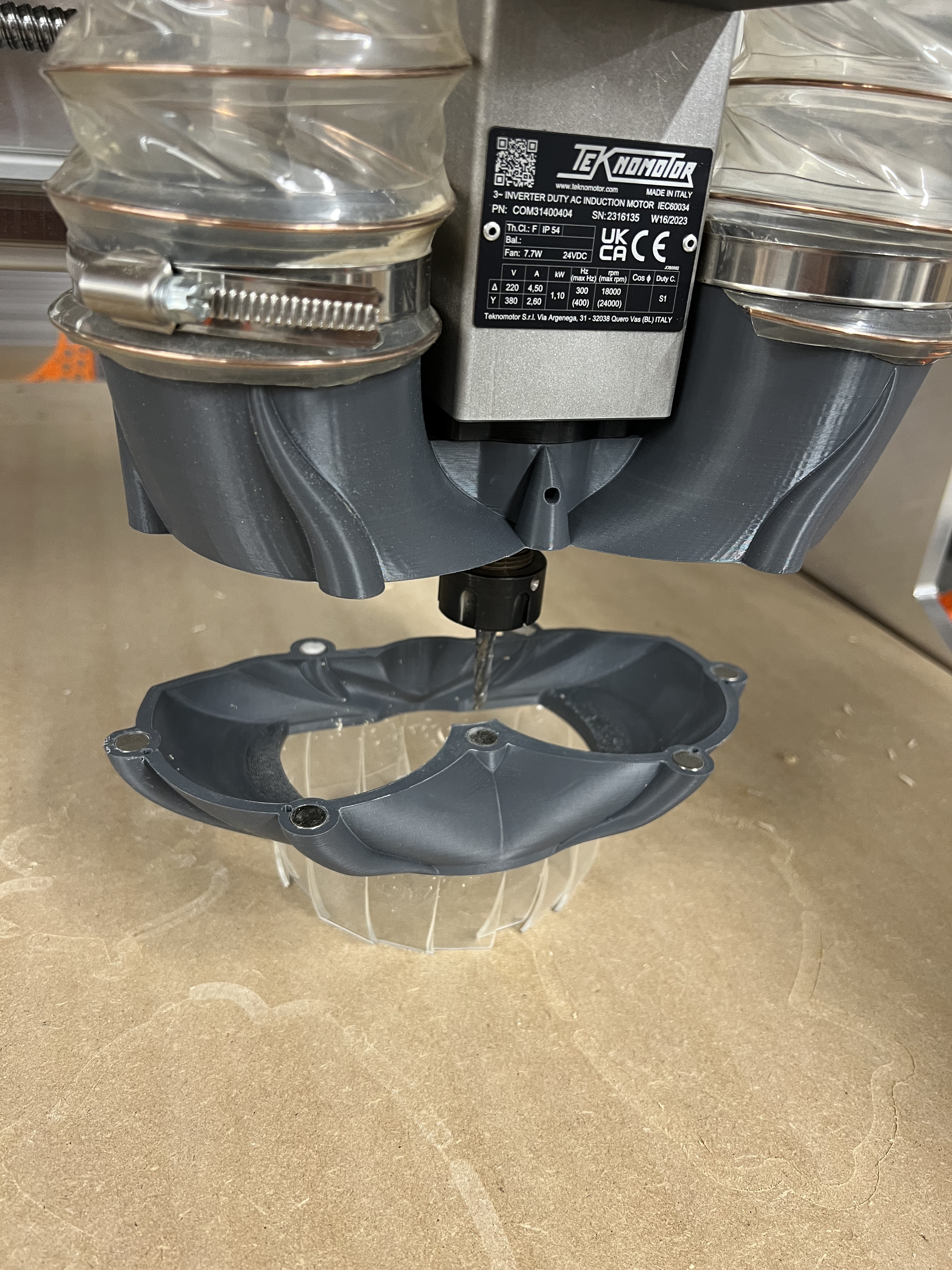

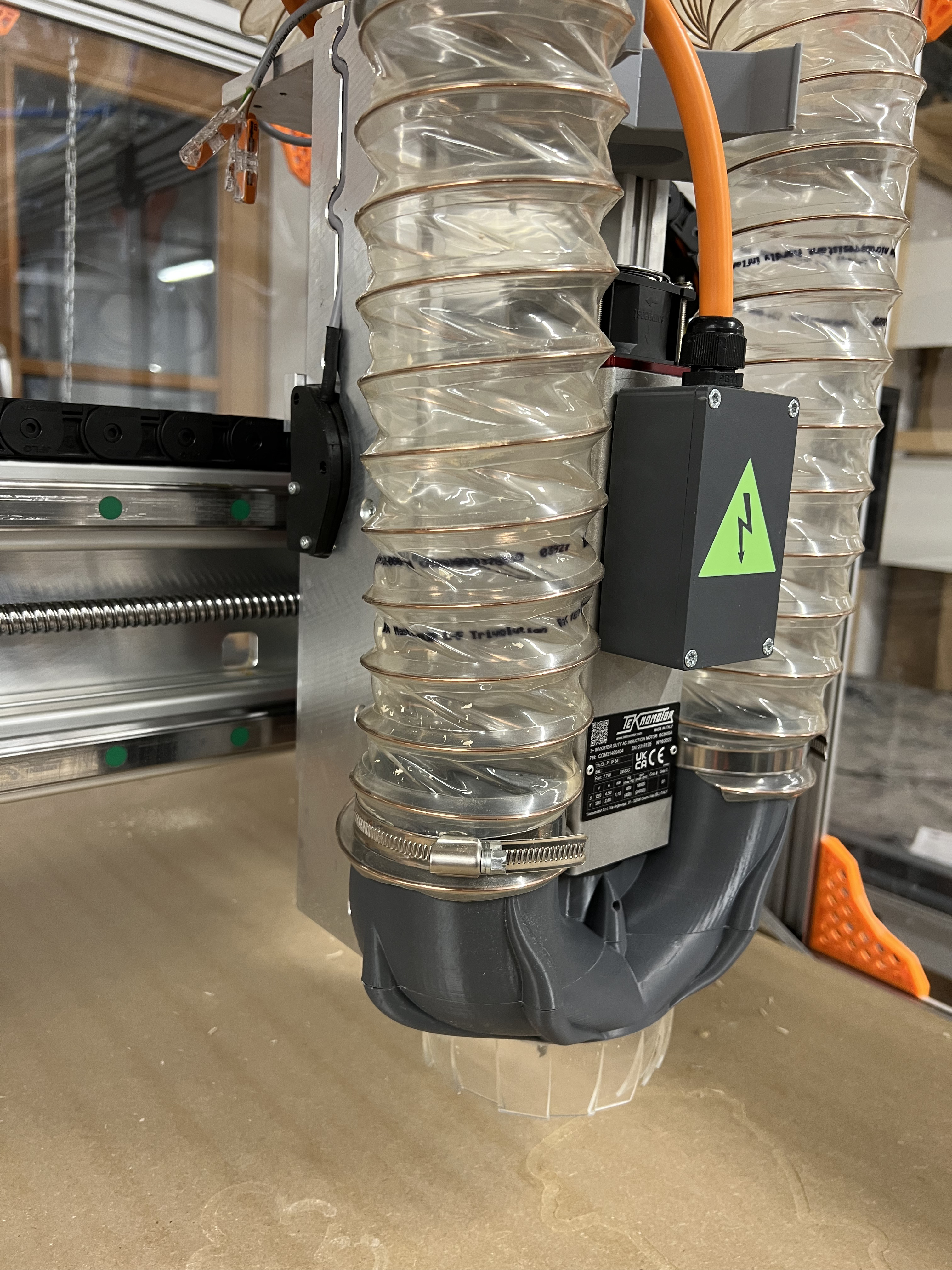

Cần kết nối hai ống 80mm và cố định chúng bằng kẹp ống. Nếu sử dụng hướng dẫn ống của tôi (vừa với dòng Sorotec Basic Line), lực căng của ống có thể giữ cho mui hút vừa vặn ôm sát vào vị trí, loại bỏ nhu cầu về chèn nhiệt m3. Nam châm (5mmx10m neodym) có thể được thêm vào sau, dung sai +0.2mm với các lỗ sẽ giúp lắp chúng bằng keo. Tấm chắn làm từ 1.65mm PVC (mua là 2mm, nhưng mỏng hơn đáng kể) cũng sẽ cần được dán, cắt và điều chỉnh theo bất kỳ độ dài mong muốn nào.

Ngoài các lỗ cho nam châm, còn có các lỗ cho chốt chốt DIN6315 2mm. Chúng có thể giúp giữ phần dưới của mui hút ở vị trí nếu phần yếm cọ xát quá mạnh vào phôi hoặc tấm vật liệu hy sinh. Tuy nhiên, bản thân nam châm đã đủ nhiều và đủ mạnh nên tôi chưa sử dụng các chốt chốt.

Tôi đã chọn Extrudr ABS/ASA làm vật liệu, mặc dù tôi tin rằng PLA cũng có thể phù hợp. Trong tệp 3mf đính kèm, bạn sẽ tìm thấy cấu hình tôi đã sử dụng để in. Dưới đây là tổng quan ngắn gọn:

• Chiều cao lớp 0.2mm
• Một vành rộng hơn cả bên trong và bên ngoài, đặc biệt quan trọng đối với ABS!
• Cần có bộ phận hỗ trợ, ngoại trừ các lỗ 2mm và chỉ trên tấm in.
• Khoảng cách hỗ trợ XY: 0,5
• 4 đường tường và 20% mật độ điền (để ngăn kẹp ống bị nghiền nát và chịu được lực hút).

Thời gian in với Bambu X1C: ~8 giờ tổng cộng

Thông báo: Việc loại bỏ nam châm phía trước trung tâm có thể giúp thay đổi dụng cụ dễ dàng hơn vì nó có thể gây cản trở. Lực từ vẫn đủ mạnh ngay cả khi không có nó.
