Hộp đựng bộ kiểm tra LCR-T4 dạng mô-đun

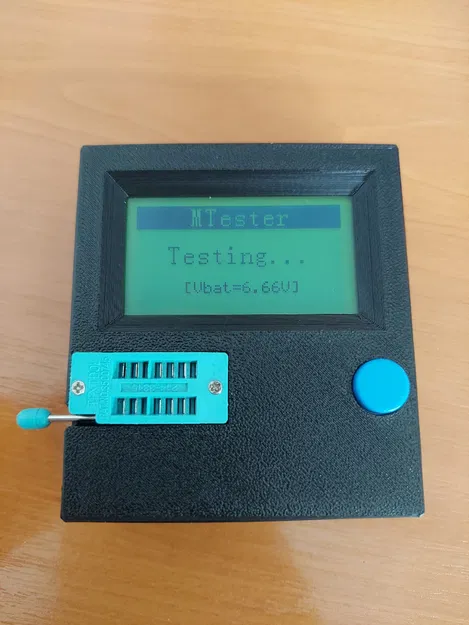

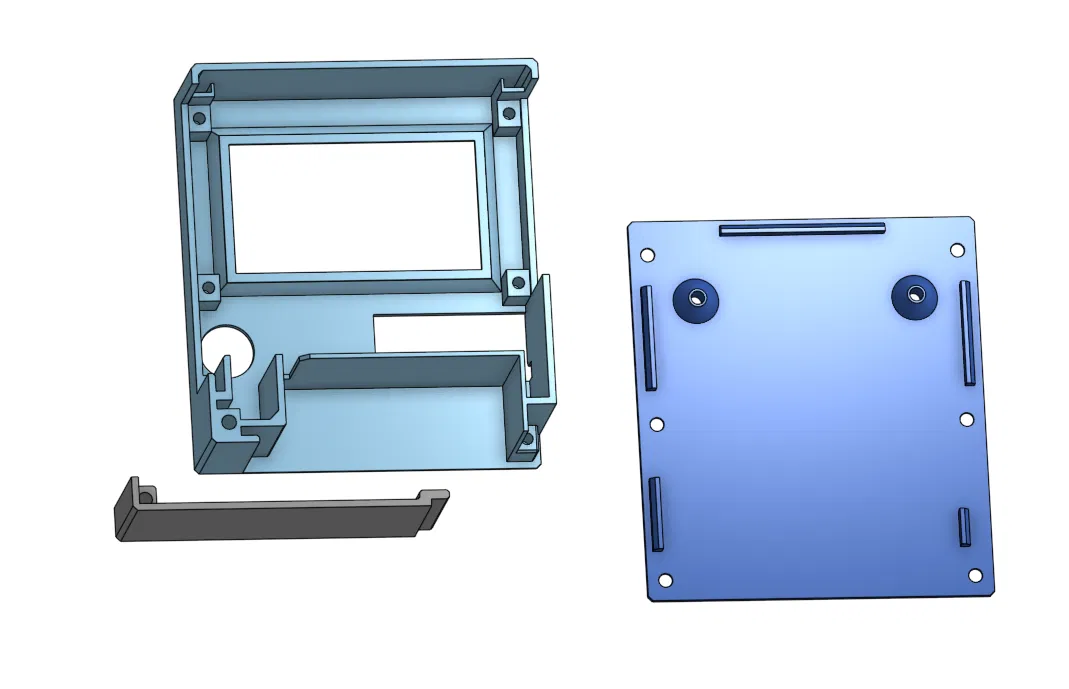

Hộp này gồm 5 bộ phận và cần 6 vít chìm 3x25mm. Đây là thiết kế dạng mô-đun từ mẫu cũ của tôi.

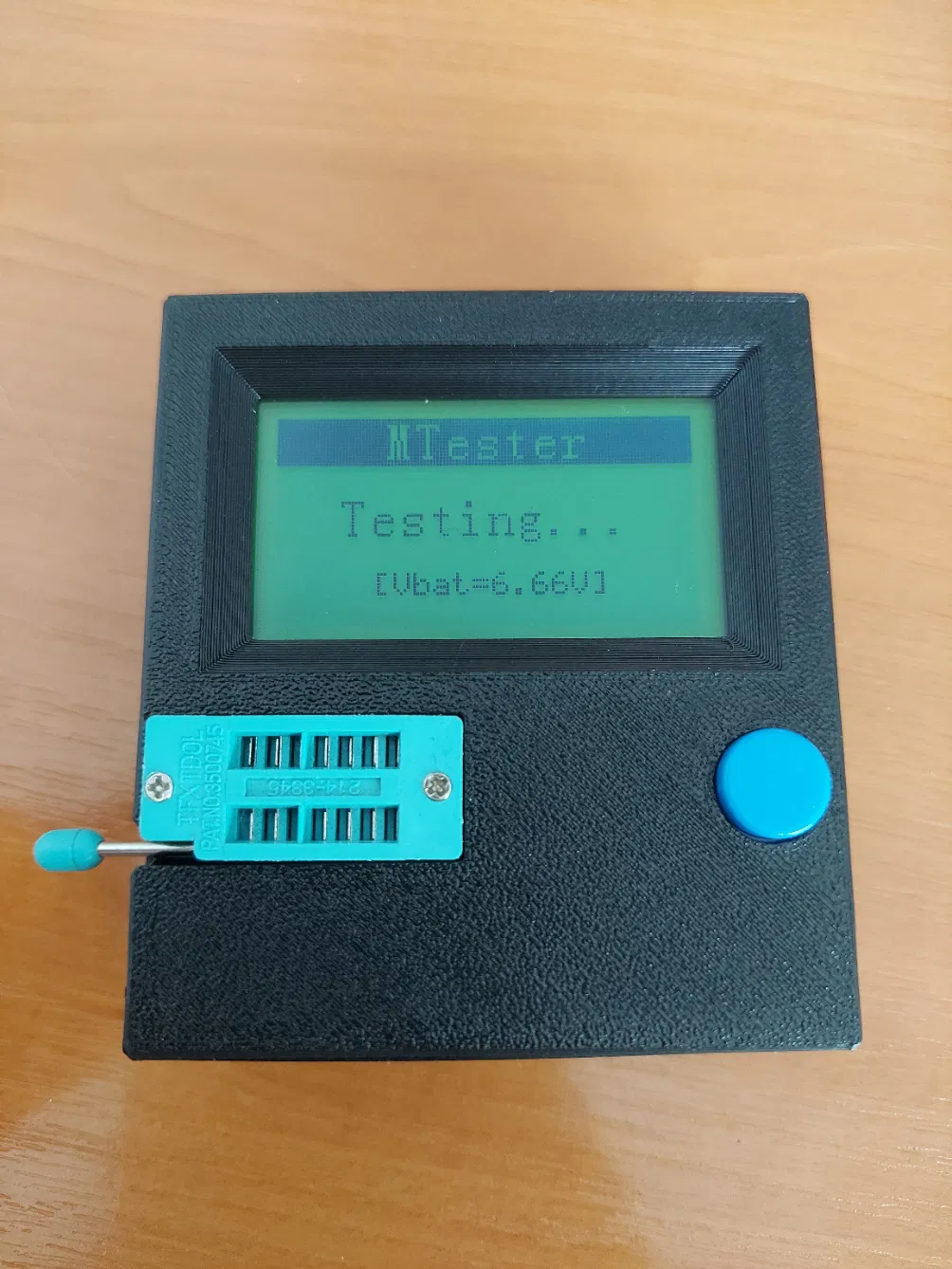

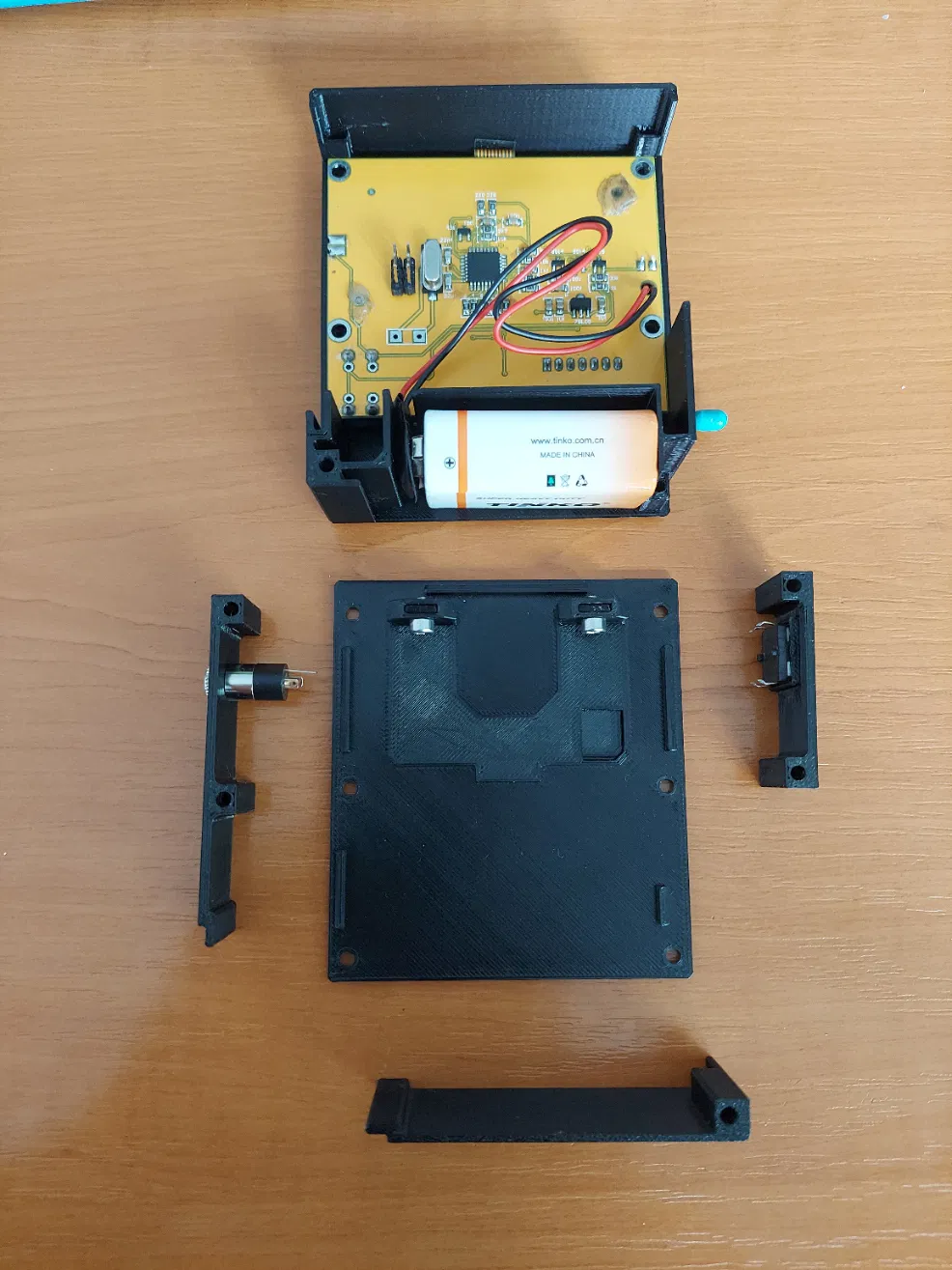

Bạn đặt PCB bộ kiểm tra vào bộ phận nền, đưa dây kết nối pin ra ngoài qua lỗ và có thể cả dây của các mô-đun ra ngoài qua các lỗ của chúng. Mô-đun dài được giữ bằng một cái lẫy, mô-đun ngắn thì tôi khuyên bạn nên lắp sau khi đậy nắp lưng. Bạn gắn nó vào một điểm cố định, hoặc bên ngoài mô-đun nhỏ và pin. Lắp mô-đun nhỏ và bắt vít, sau đó kết nối pin bằng dây cáp và luồn dây về phía lỗ thông hơi, sau đó đậy nắp lại và trượt nó theo hướng của cái lẫy.

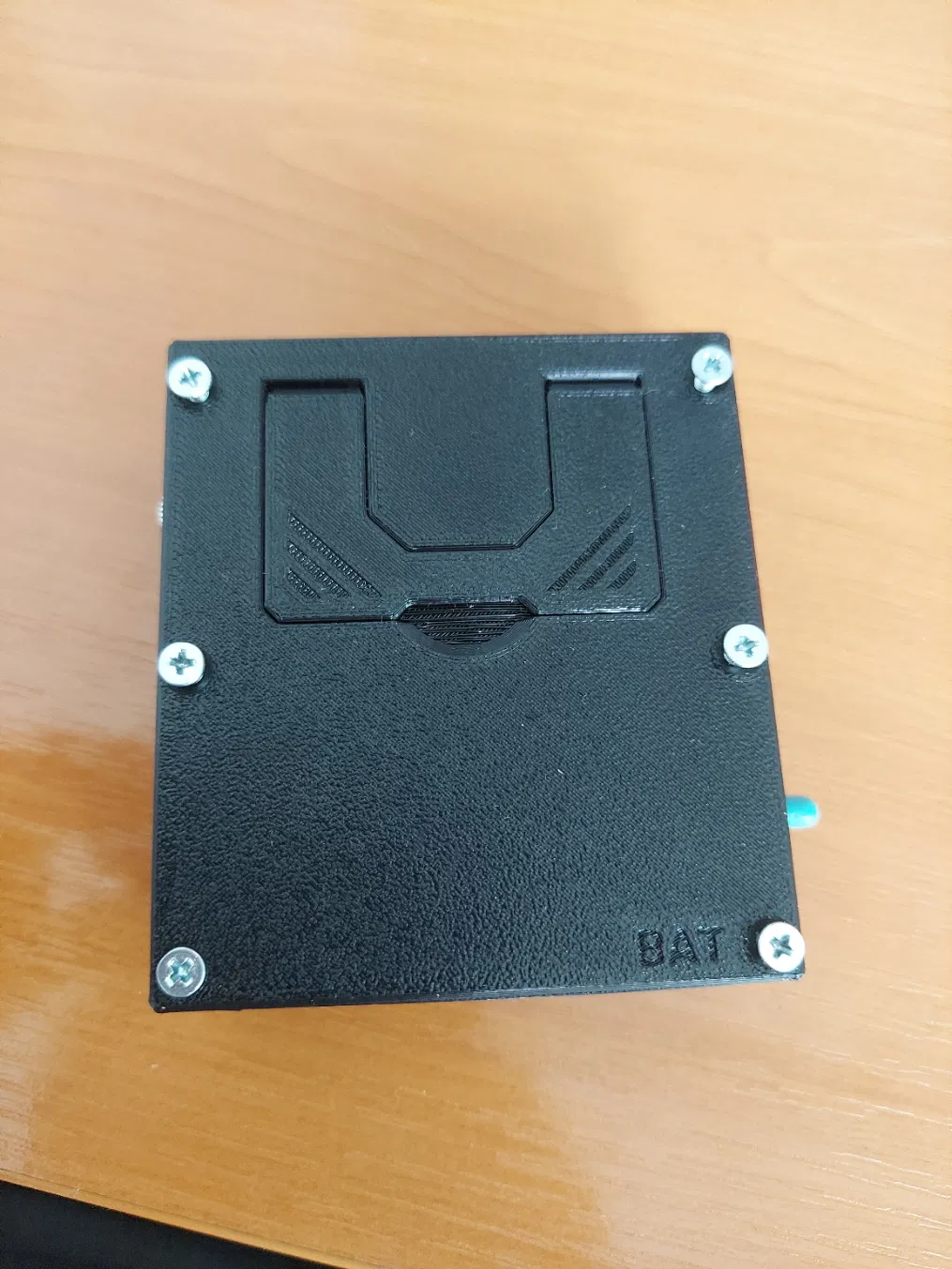

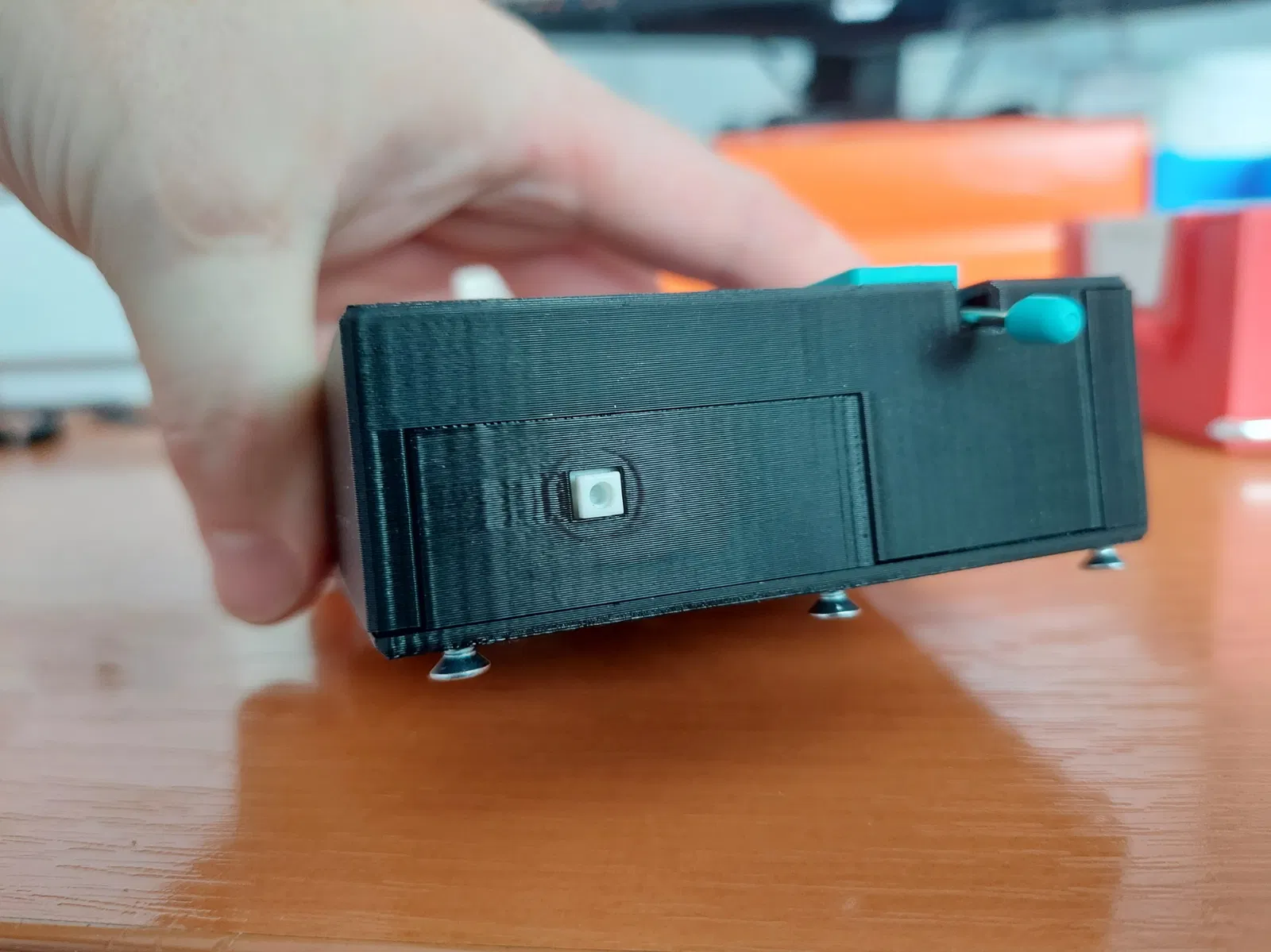

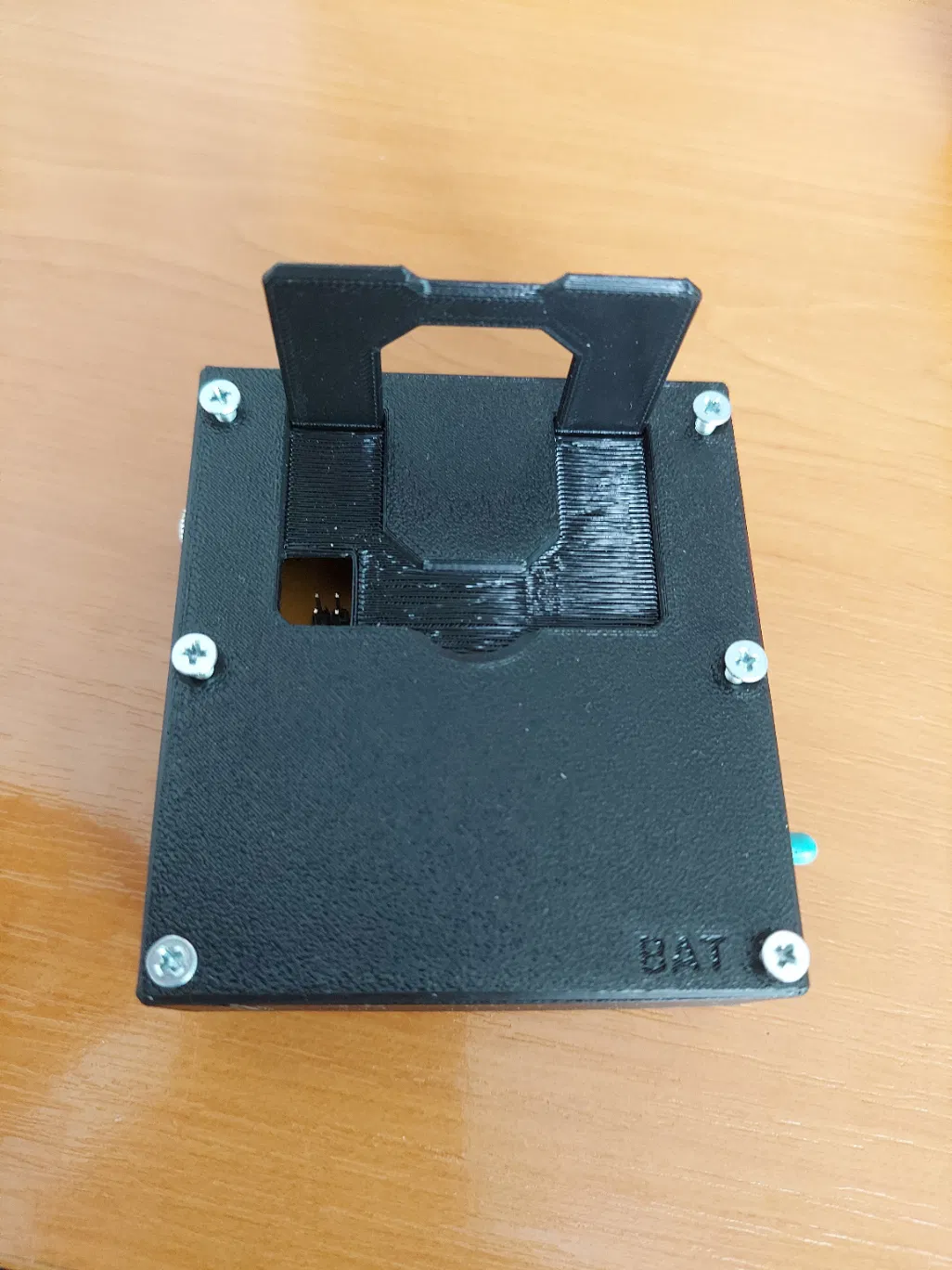

Sau đó, bạn chỉ cần bắt vít cuối cùng và hộp được lắp ráp. Việc thay pin rất đơn giản, chỉ cần tháo một con vít và rút nắp ra.

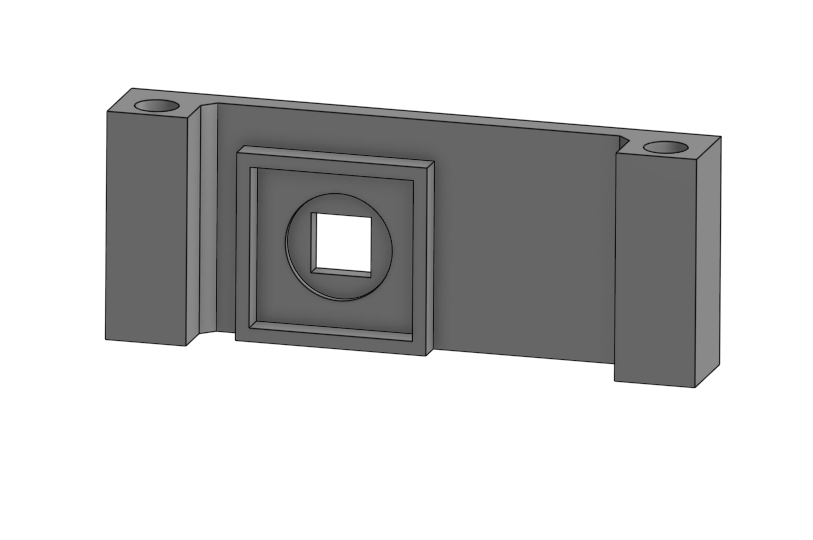

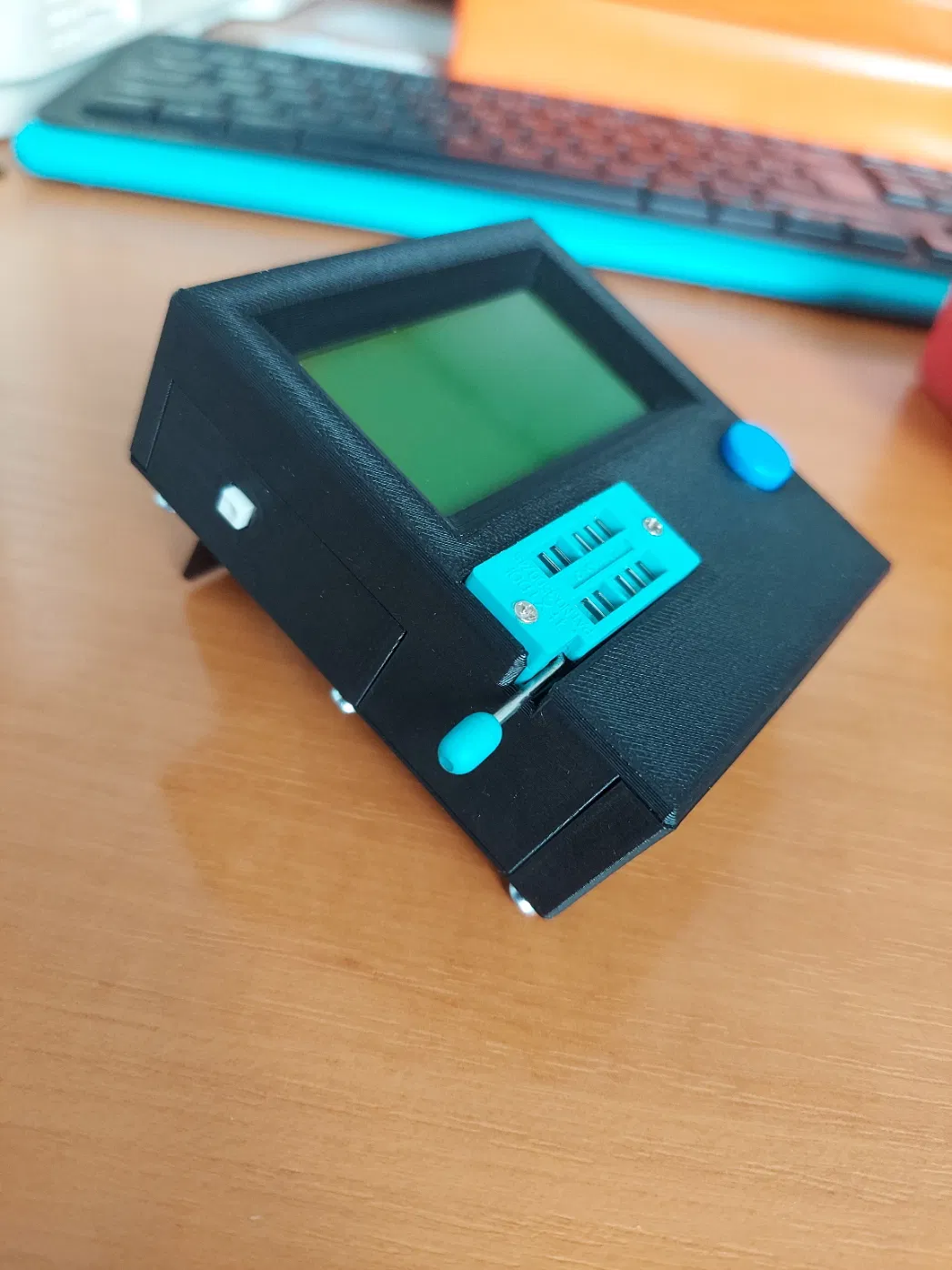

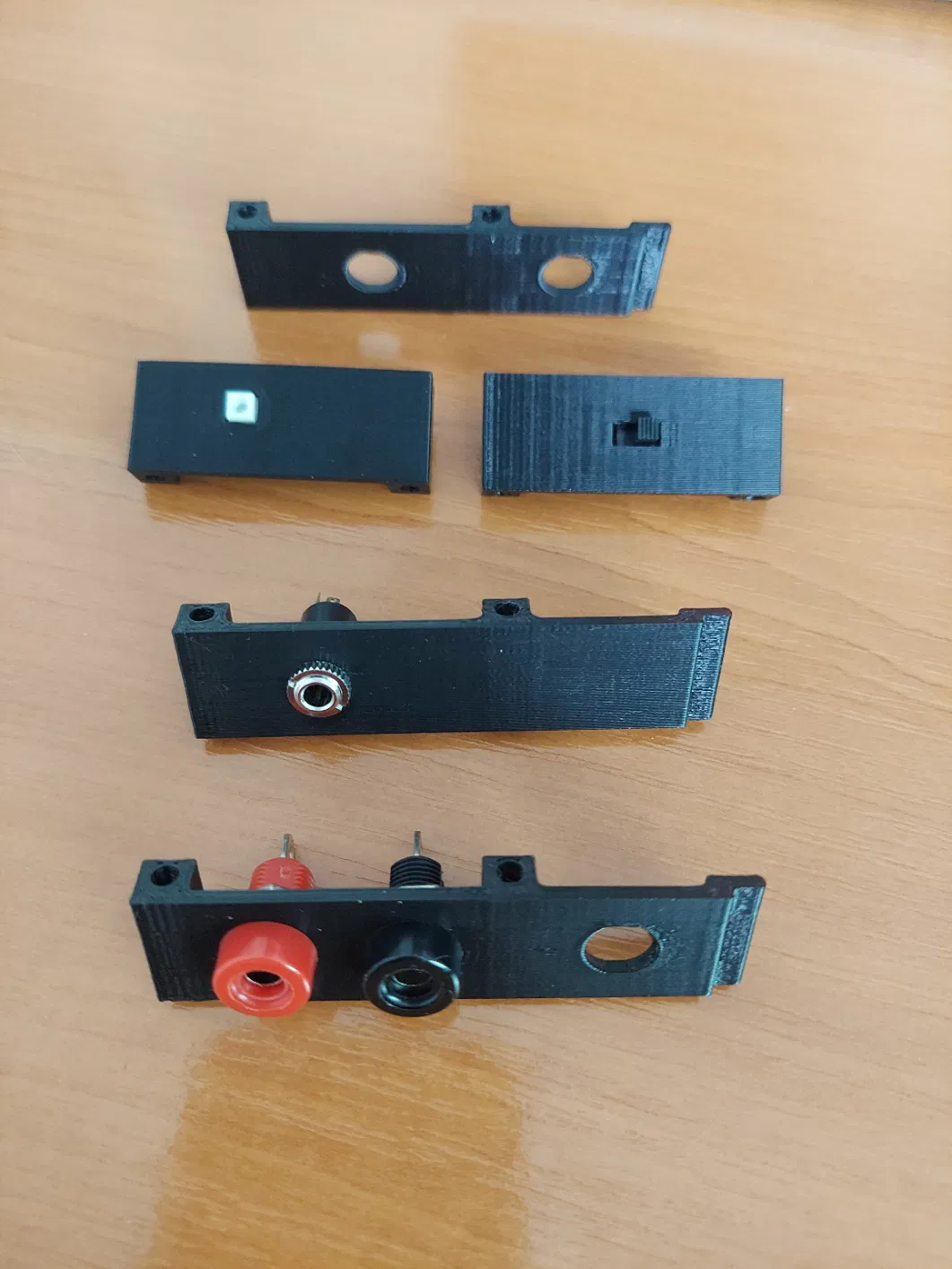

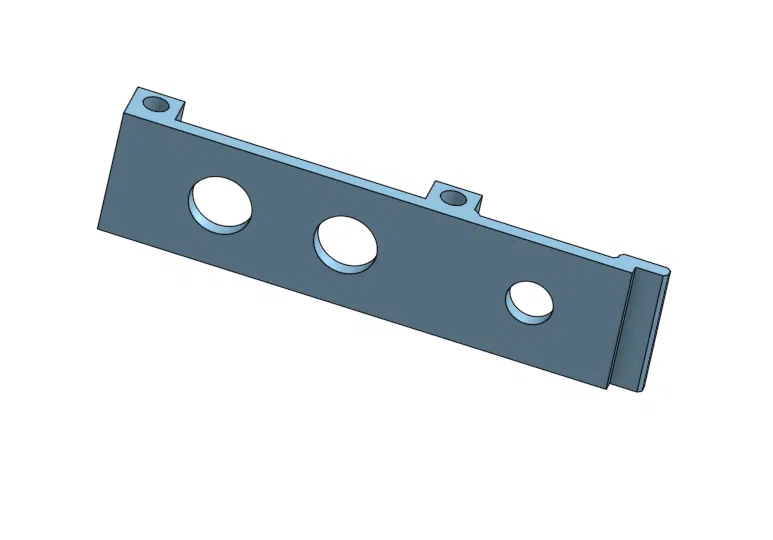

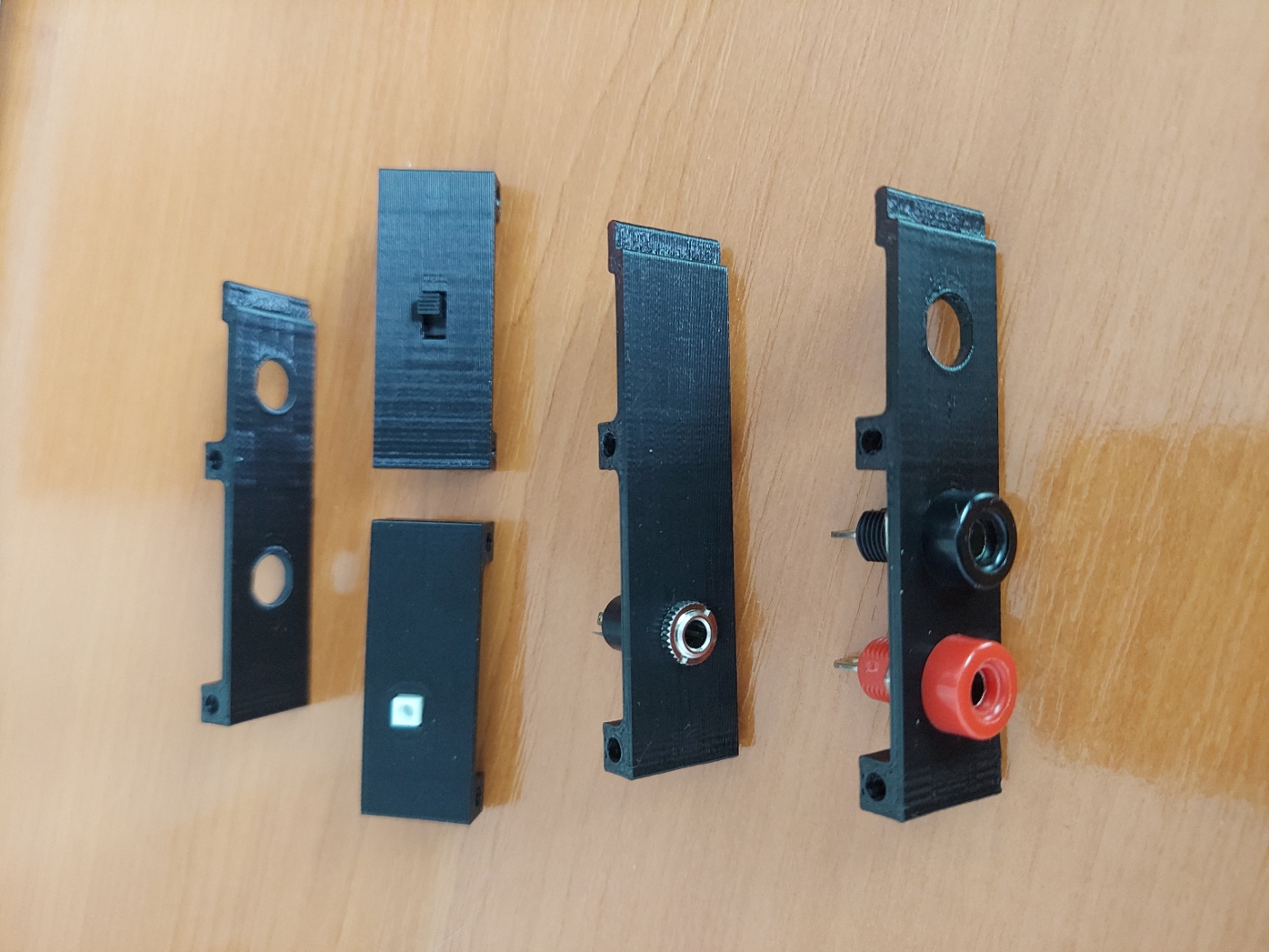

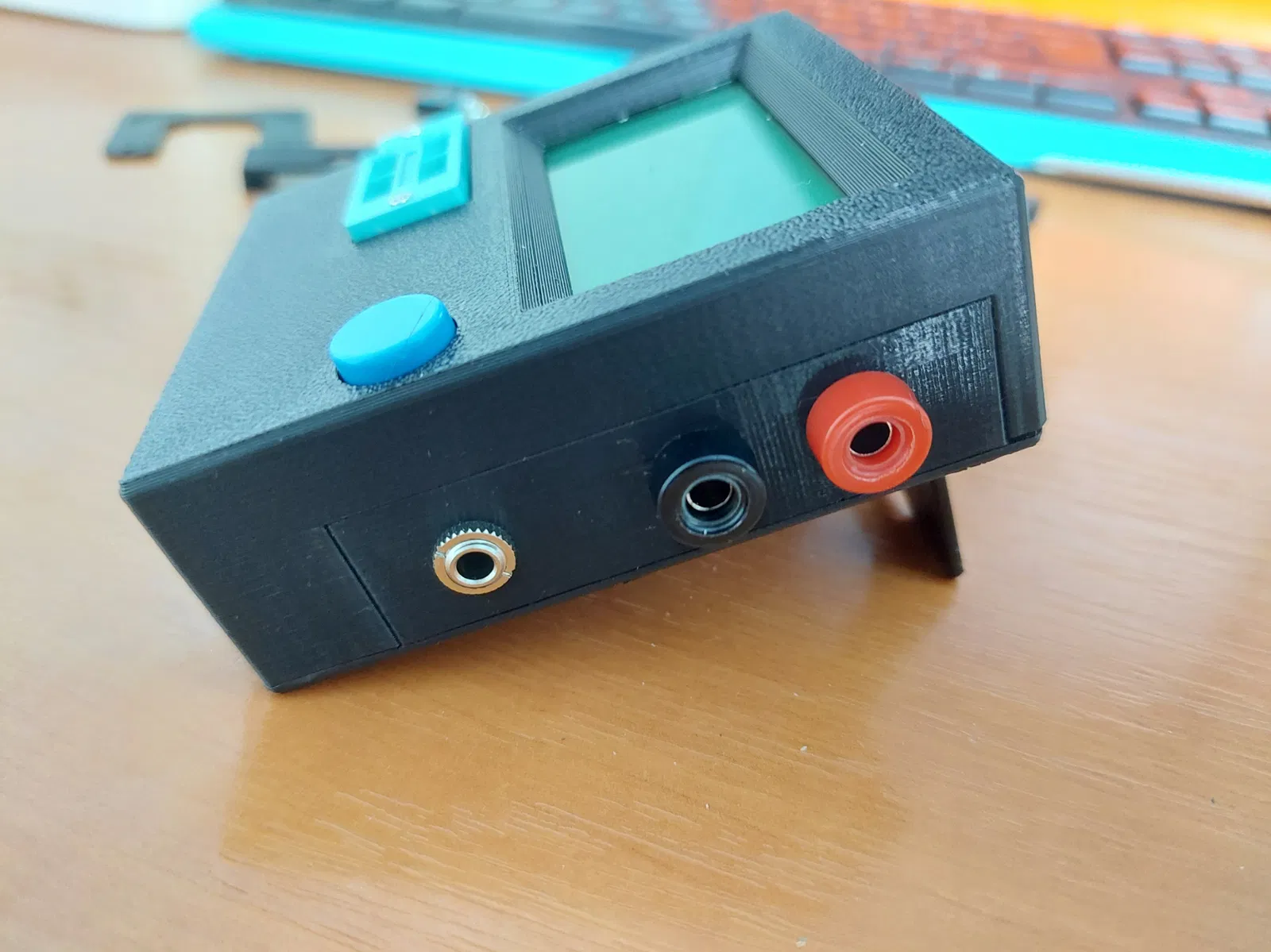

Việc thay thế các mô-đun rất đơn giản, bạn có thể thay đổi chúng bất cứ lúc nào khi cần. Ban đầu, tôi cung cấp các mô-đun cho jack cắm loa, jack 3.5, công tắc, nút bấm (song song với nút màu xanh lam) và bất cứ thứ gì bạn tự thiết kế. Tôi mong đợi sẽ có một bộ sưu tập các mô-đun mới.

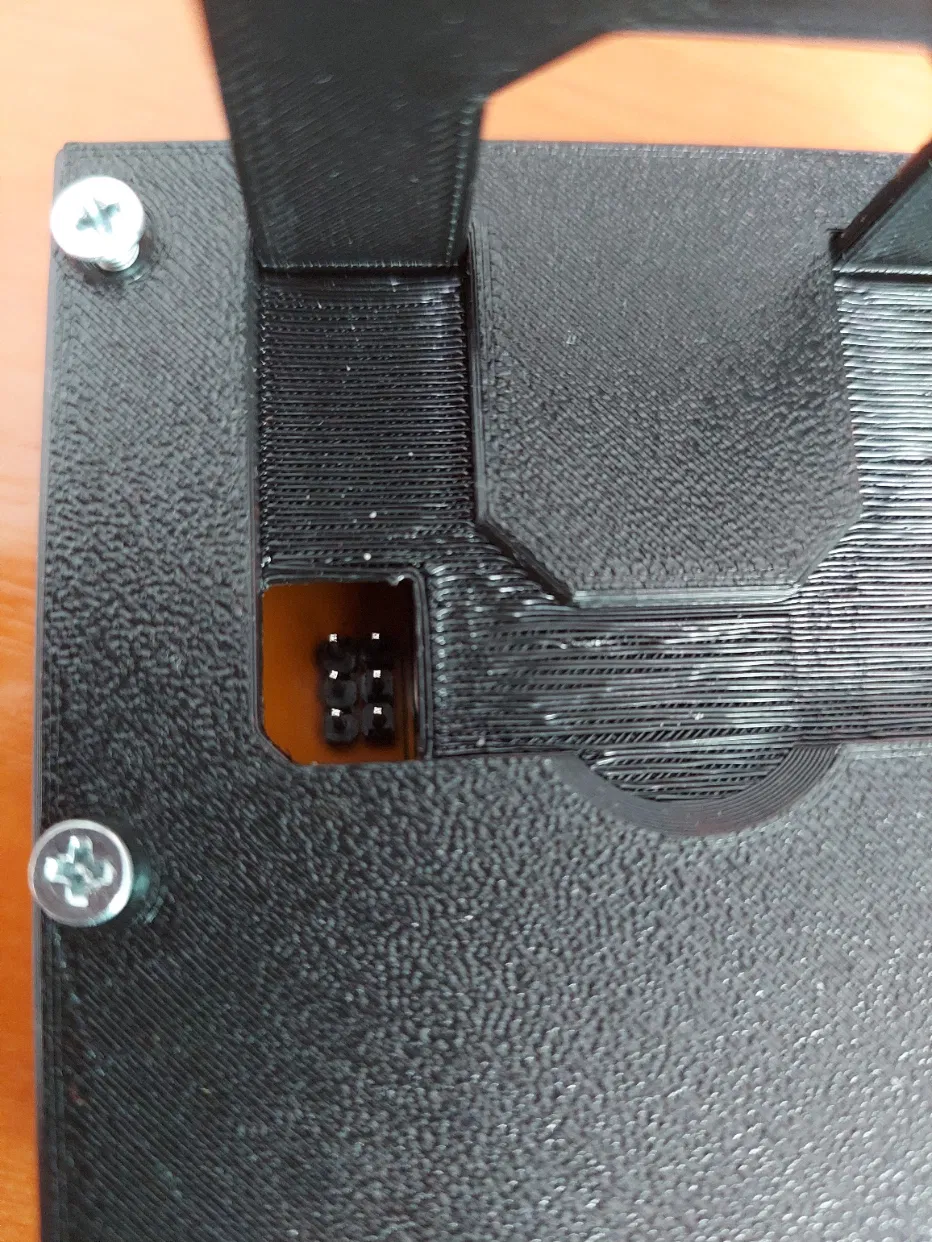

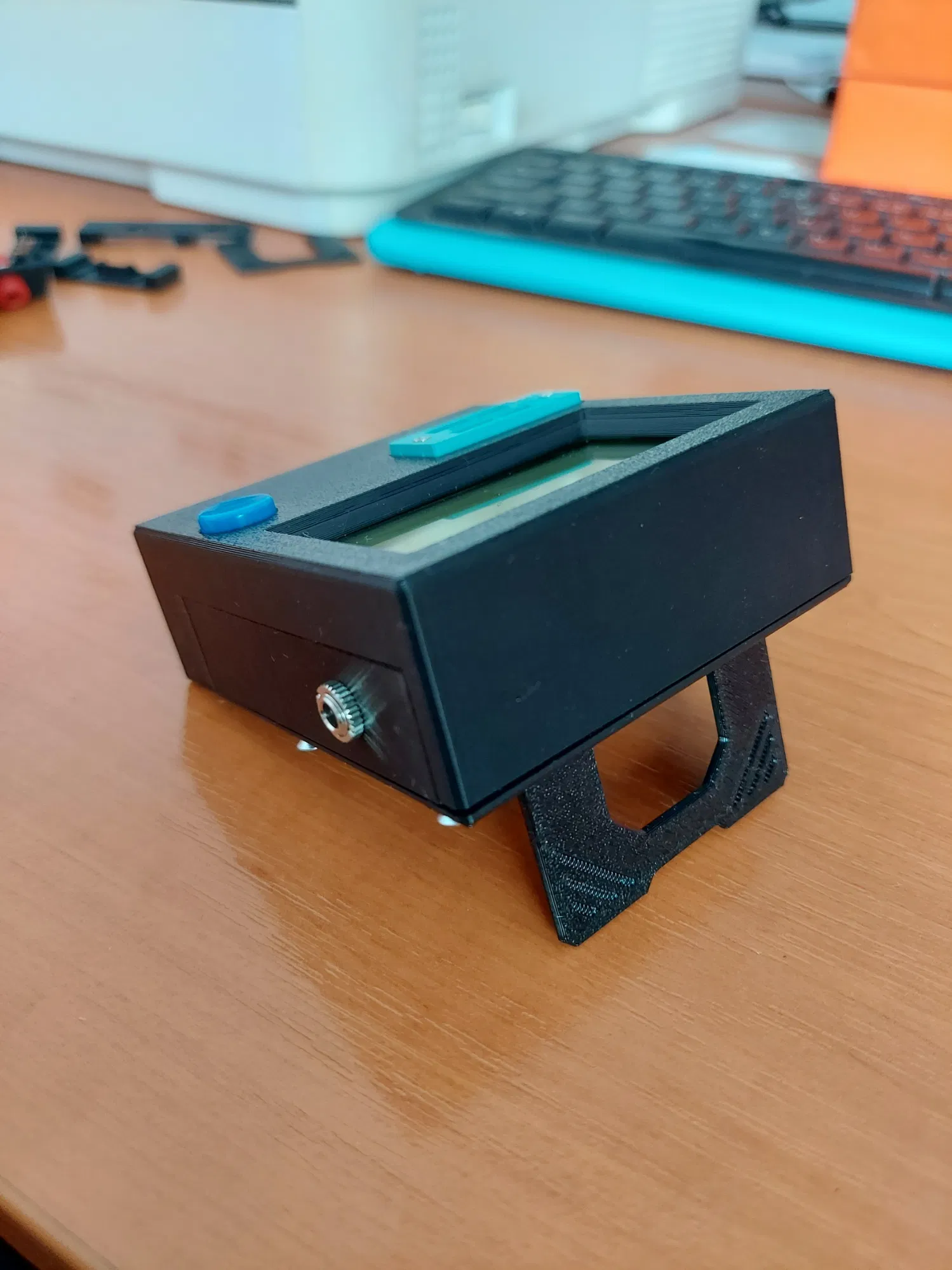

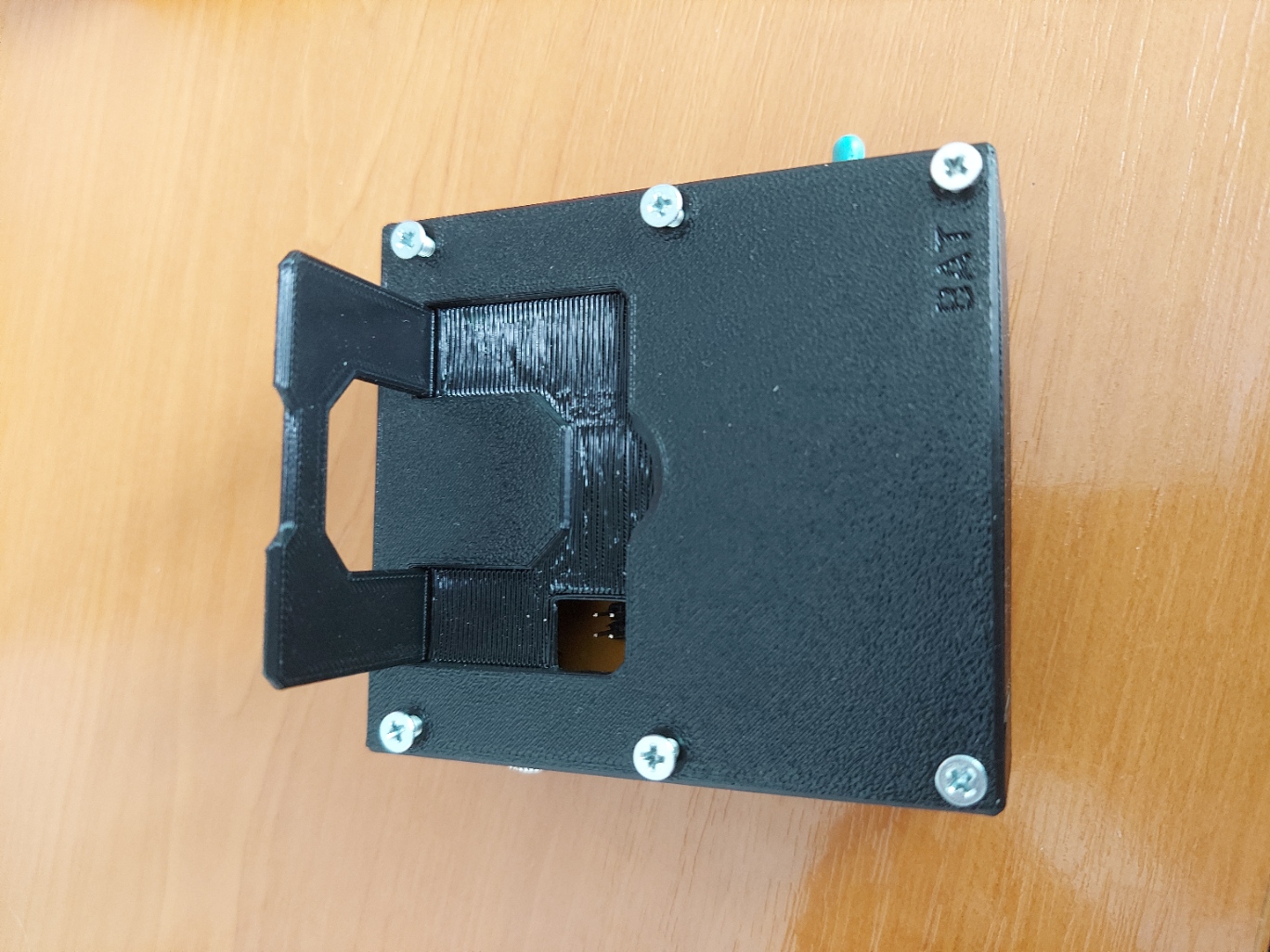

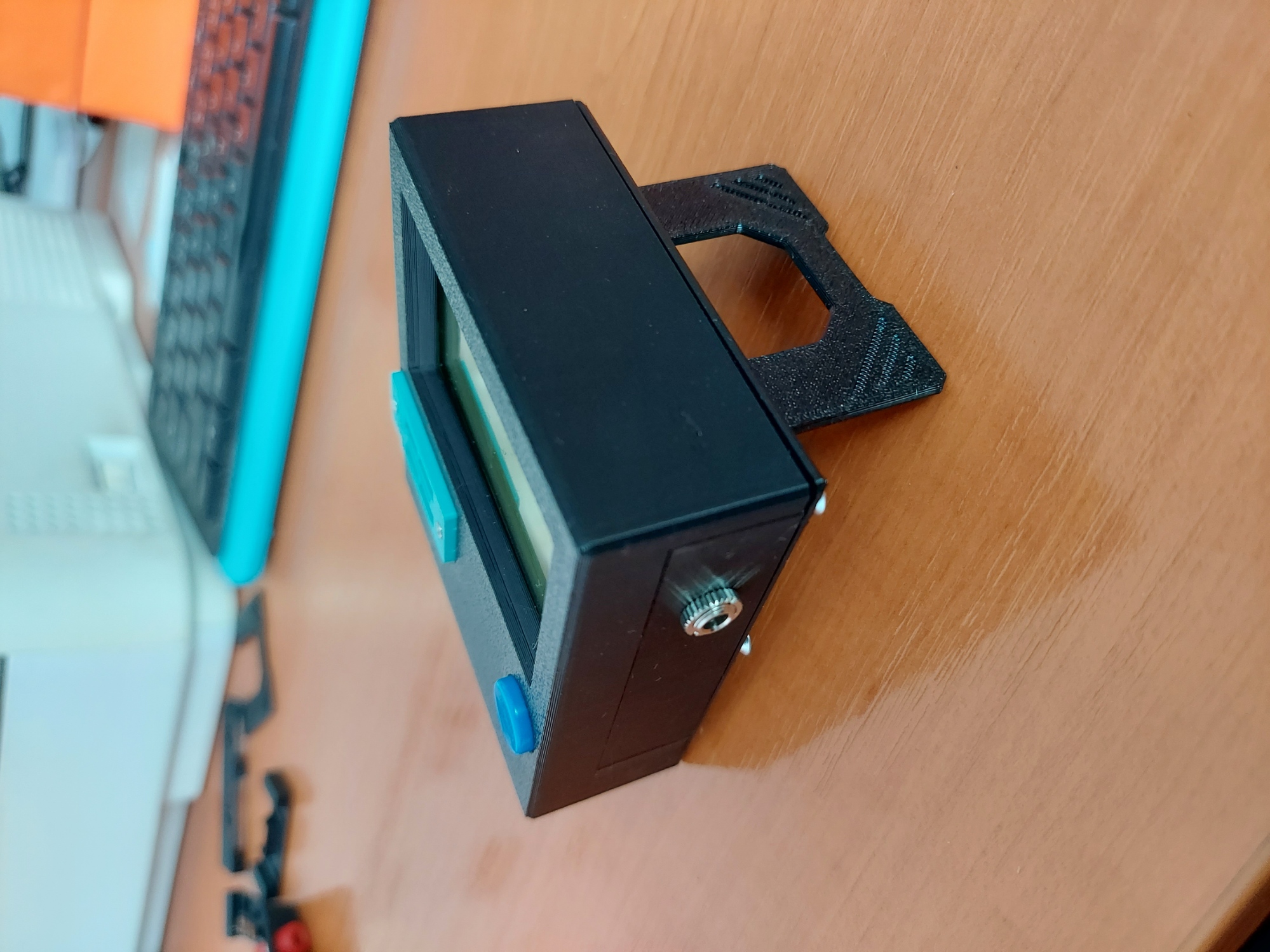

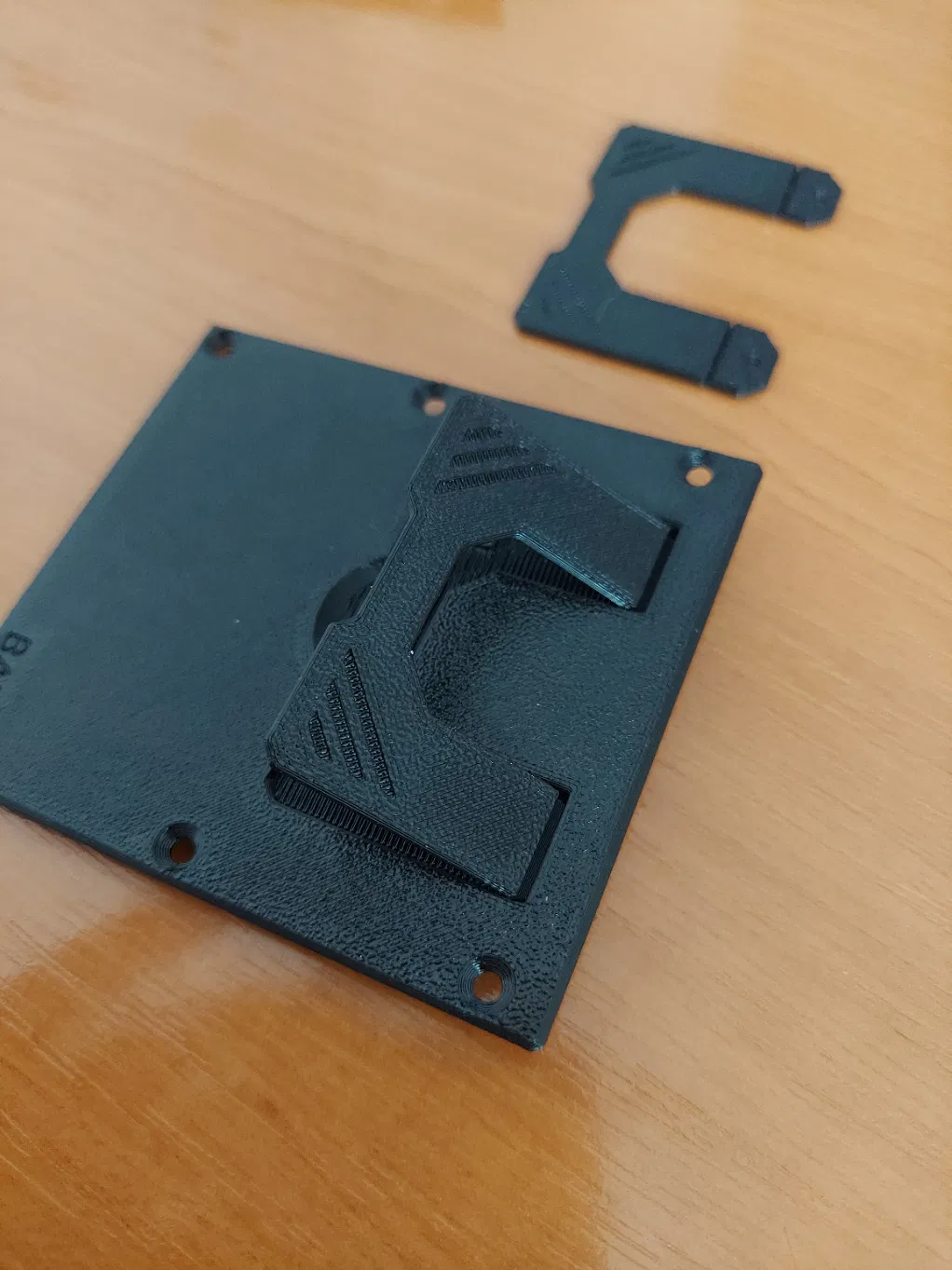

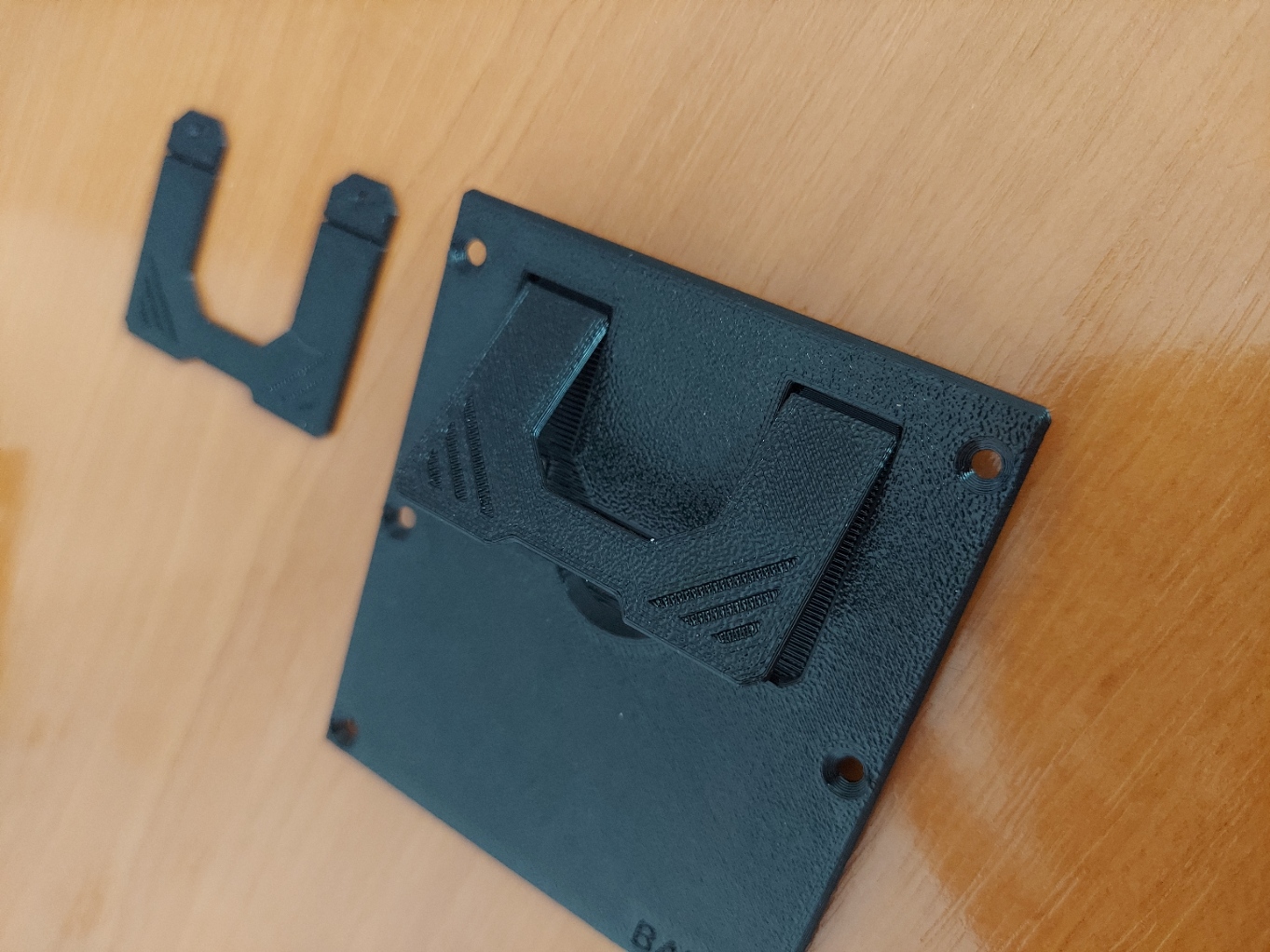

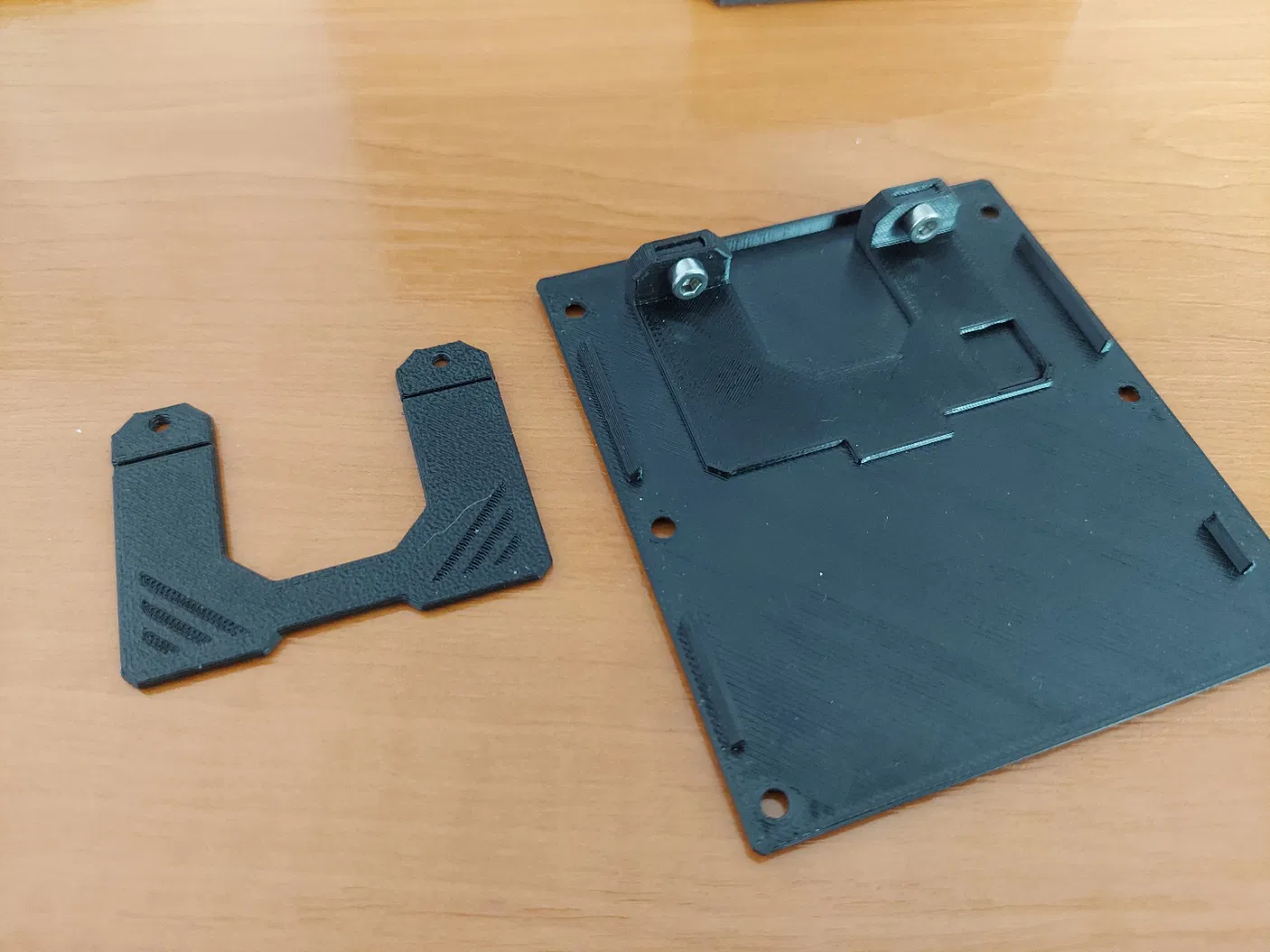

Ngoài ra, còn có tùy chọn nắp có chân đế hoặc không có chân đế. Chân đế là một bộ phận riêng biệt có thể thay thế khi bị hỏng, nó được giữ bằng hai ốc vít, tiếc là phải tháo nắp sau, hoặc nó có thể chỉ cần được lắp vào, sau đó nó có thể rơi ra. Chân đế có thể được gắn chắc chắn vào nhựa, hoặc có thể bật ra, đã thử nhiều lần uốn cong và nó vẫn giữ được. Có phiên bản có lỗ SPI, được che lại ngay cả khi ai đó sửa đổi firmware. Tôi khuyên bạn nên in nó bằng PETG (0.2mm), vì nó chịu được nhiều lần uốn cong.

Chỉnh sửa, sáng tạo, tôi mong đợi những tiện ích mới.

PS: Nếu bạn sử dụng đầu nối SPI, một số mô-đun như jack cắm loa có thể chia sẻ không gian với nó, mặc dù điều này cũng có thể được giải quyết bằng cách rút ngắn chúng.
