Tay nắm chữ thập theo DIN 6335 B
Tay nắm chữ thập (Kreuzgriff) theo tiêu chuẩn DIN 6335 B, nhưng có thay đổi về đường kính lỗ và bổ sung lỗ lục giác. Có nhiều kích thước DN32, DN40, DN50, DN63. Phù hợp với bu lông M6, M8. In với độền đầy cao và mẫu 3D để tăng độ bền.
Mô tả
Chi tiết
Tay nắm chữ thập (dt:'Kreuzgriff') theo tiêu chuẩn DIN 6335 B, ngoại trừ đường kính lỗ và các lỗ lục giác. Xem chi tiết bên dưới.
'DN' trong tên file có nghĩa là đường kính ngoài tính bằng mm.
DN63 - bu lông/đai ốc lục giác M8
DN50 - bu lông/đai ốc lục giác M8
DN40 - bu lông/đai ốc lục giác M6
DN32 - bu lông/đai ốc lục giác M6

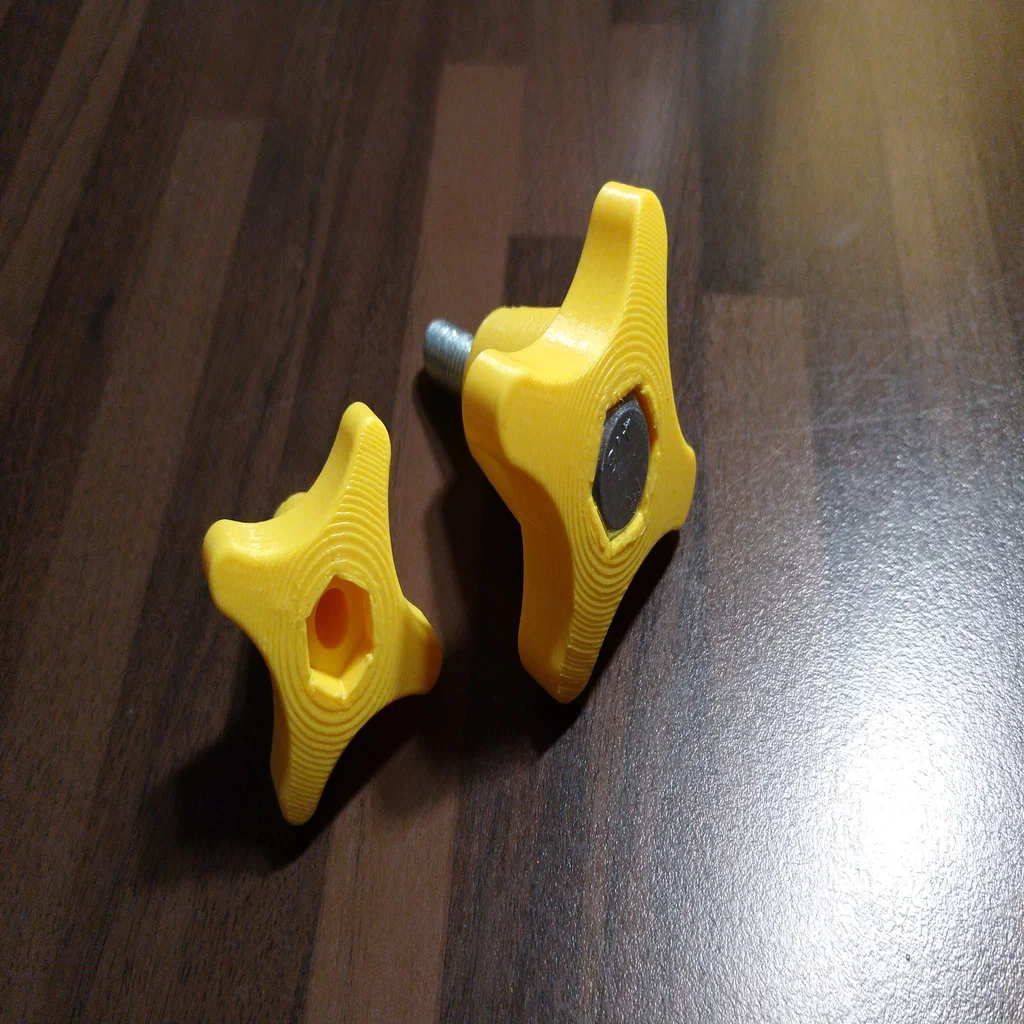

Hình dạng bên ngoài tuân theo tiêu chuẩn DIN nêu trên, nhưng các lỗ khoan thì khác. Tôi cũng đã thêm ổ cắm lục giác để chứa đầu lục giác hoặc đai ốc lục giác. Tất cả các vít đầu lục giác (DIN 931, 933 cũ) đều dùng tốt.
Các file FCStd đã được tạo bằng FreeCAD 0.18.
Chúc vui.
Cài đặt in ấn
Không có gì đặc biệt.
Bài học kinh nghiệm
Tôi đã in thử nghiệm đầu tiên với độền đầy 10% và mẫu lưới 2D, và khi siết chặt, tôi có thể nghe thấy tiếng nứt đầu tiên.
Vì vậy - hãy chọn độền đầy cao hơn và mẫu điền đầy 3D, ví dụ: 3D-gyroid. Chọn 3 lớp vỏ ngoài để cải thiện độ ổn định.
Và có lẽ bạn muốn in nó xoay 90 độ so với hướng ban đầu của mô hình. Bằng cách đó, bạn đặt tay nắm 'trong mặt phẳng in' làm tăng đáng kể độ ổn định.
