Vỏ webcam NOIR cho Raspberry Pi Zero với quạt 40mm

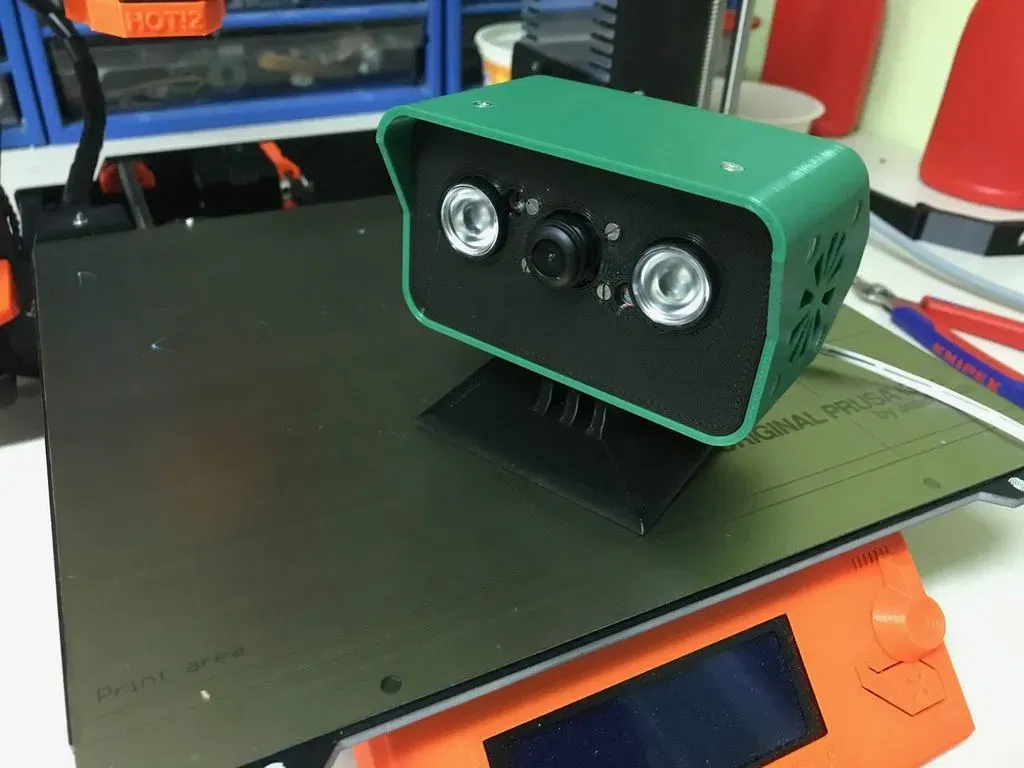

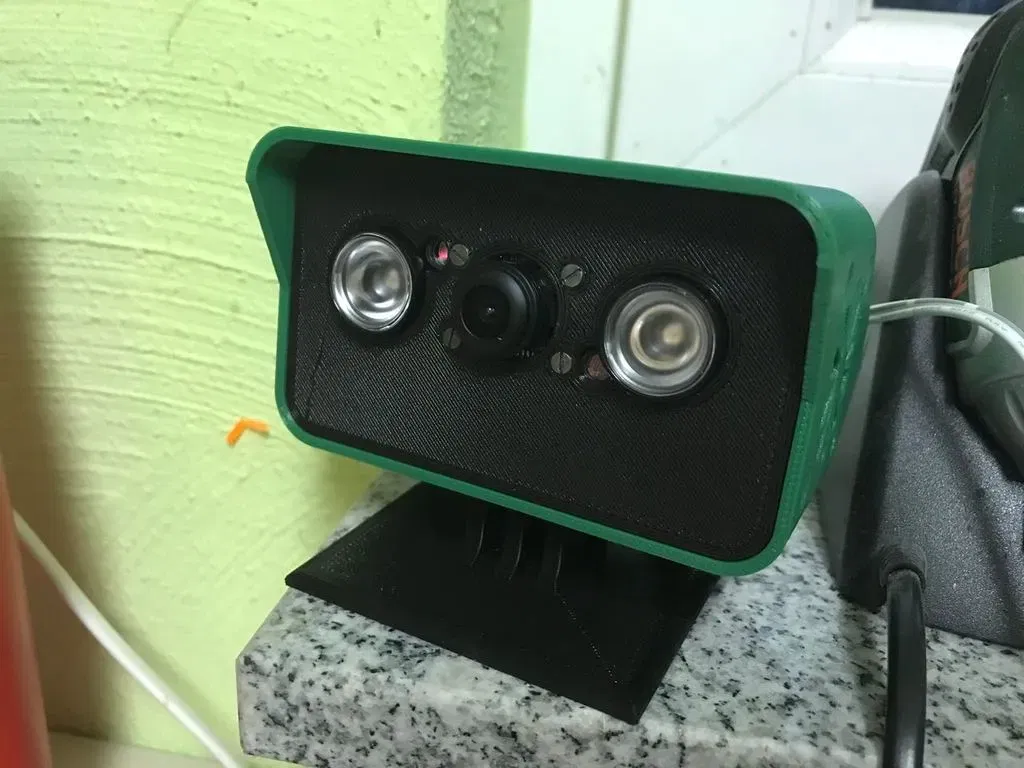

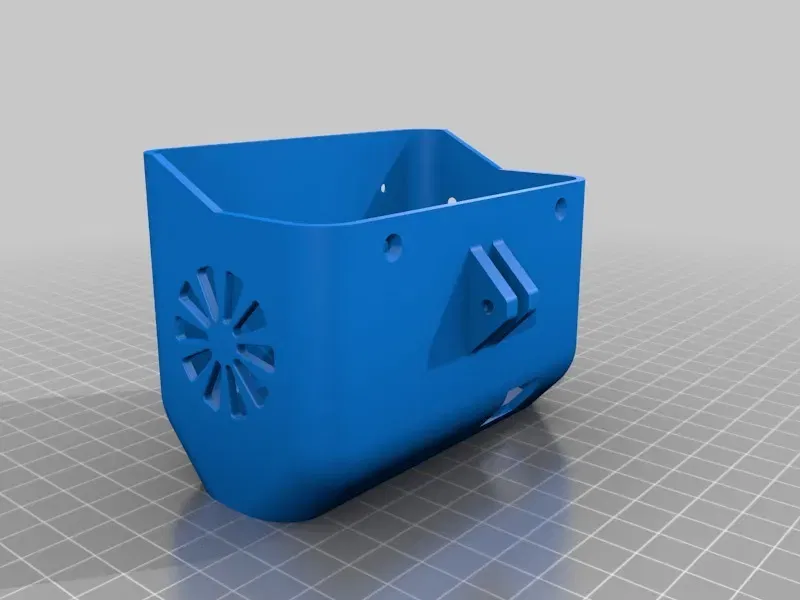

Đây là một hộp thiết kế cho Raspberry Pi Zero, một mô-đun camera NOIR từ Piomoroni và một quạt 5V 40mm.

Mô-đun Camera PI được sử dụng: https://shop.pimoroni.de/products/night-vision-camera-module-for-raspberry-pi

Quạt 5V 40mm được khuyến nghị vì LED IR tạo ra nhiều nhiệt khi hoạt động liên tục. Nó cũng cho phép ép xung bo mạch pi-zero mà không gặp vấn đề về nhiệt. Nên sử dụng tản nhiệt cho LED IR và CPU PI ZERO.

Camera của tôi đang chạy hệ điều hành "motioneyeos" linux. https://github.com/ccrisan/motioneyeos/wiki

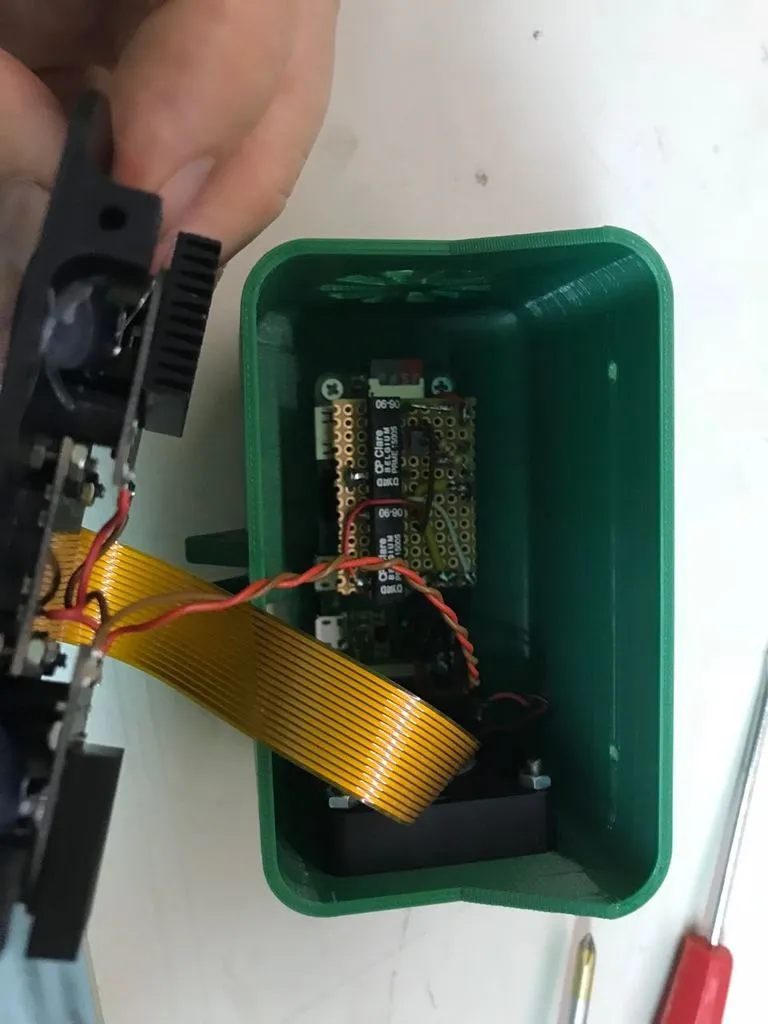

Ngoài ra, tôi đã thêm một rơ-le reed đơn giản vào một chân GPIO để bật và tắt LED IR qua trình duyệt web bằng cách sử dụng nút hành động https://github.com/ccrisan/motioneyeos/wiki/Action-Buttons

Theo yêu cầu của người dùng, tôi đã thêm các tệp STEP vào phần tải xuống để dễ dàng remix.

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

CR-10

Tấm đỡ:

Không

Hỗ trợ:

Không

Độ phân giải:

0,2

Lấp đầy:

15%

Vật liệu: 3DJAKE ECO PLA PLA Xanh Cách tôi thiết kế điều này ===================

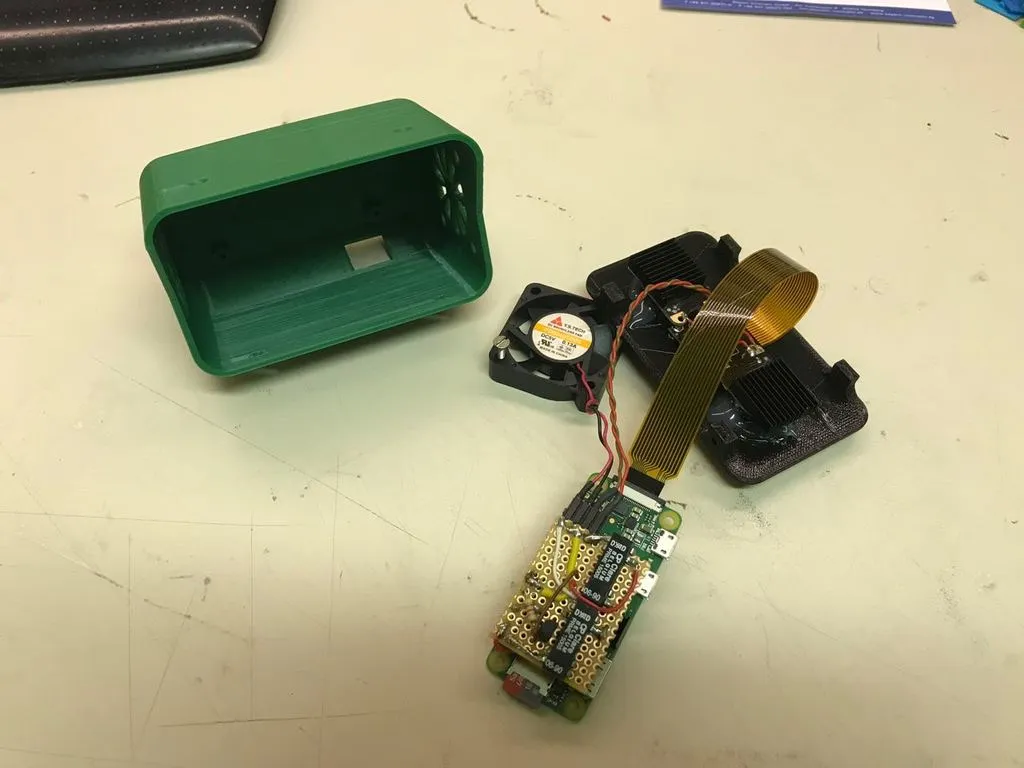

Để lắp ráp, bạn cần:

4 vít M2,5 x 8 cho lắp ráp tấm trước

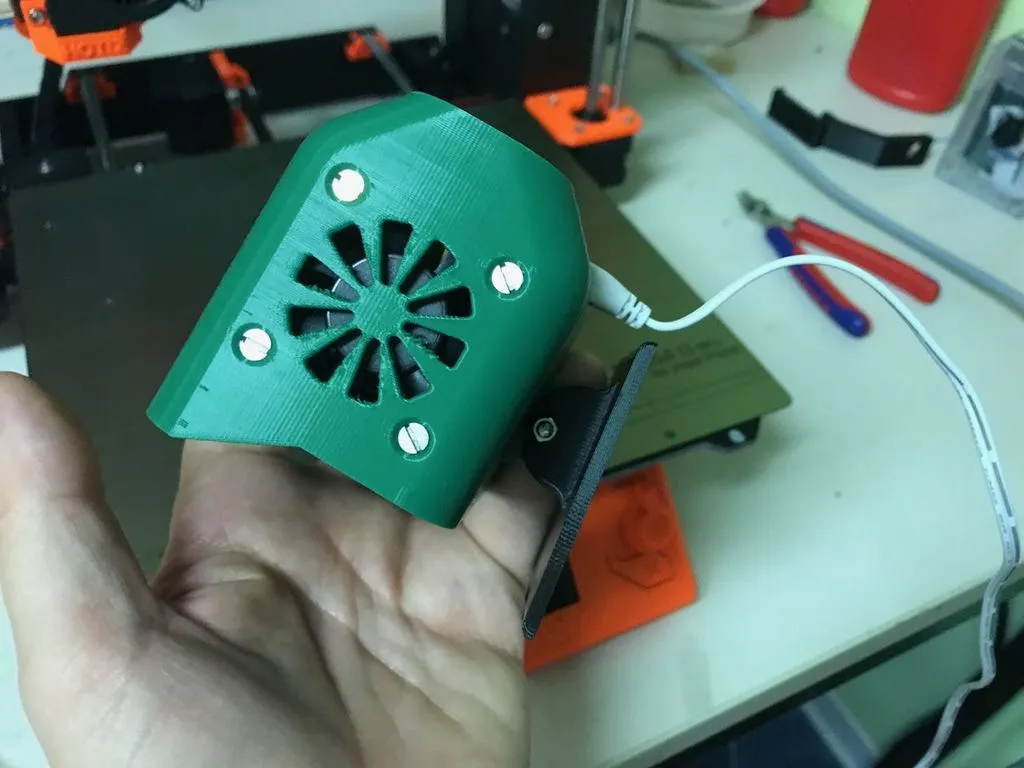

4 vít M3 x 15 cho lắp ráp quạt

4 vít M2 x 12 cho lắp ráp camera

1 vít M3 x 30 với đai ốc cho chân đế

LED IR được cố định bằng keo nóng hoặc keo siêu dính
