Vỏ Bàn Phím Corne Tented

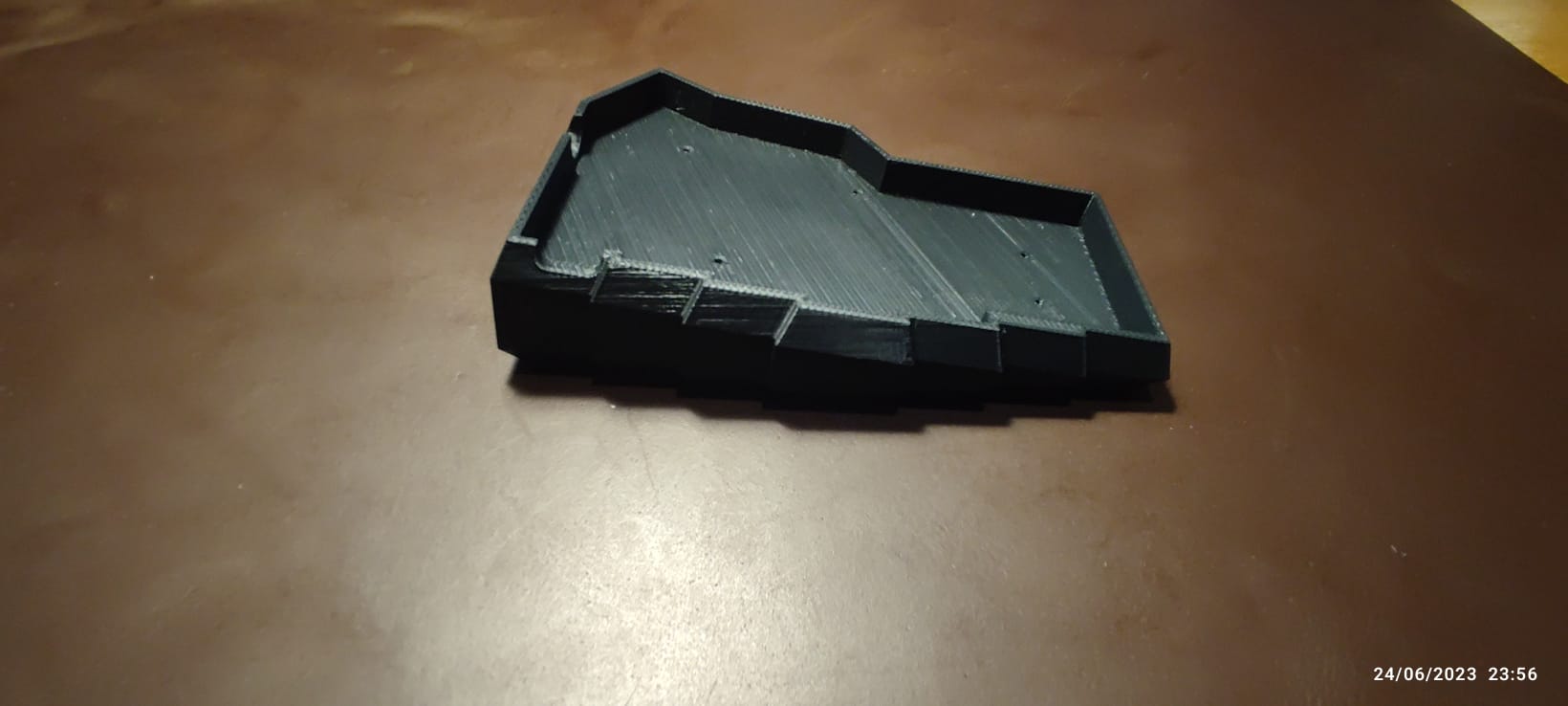

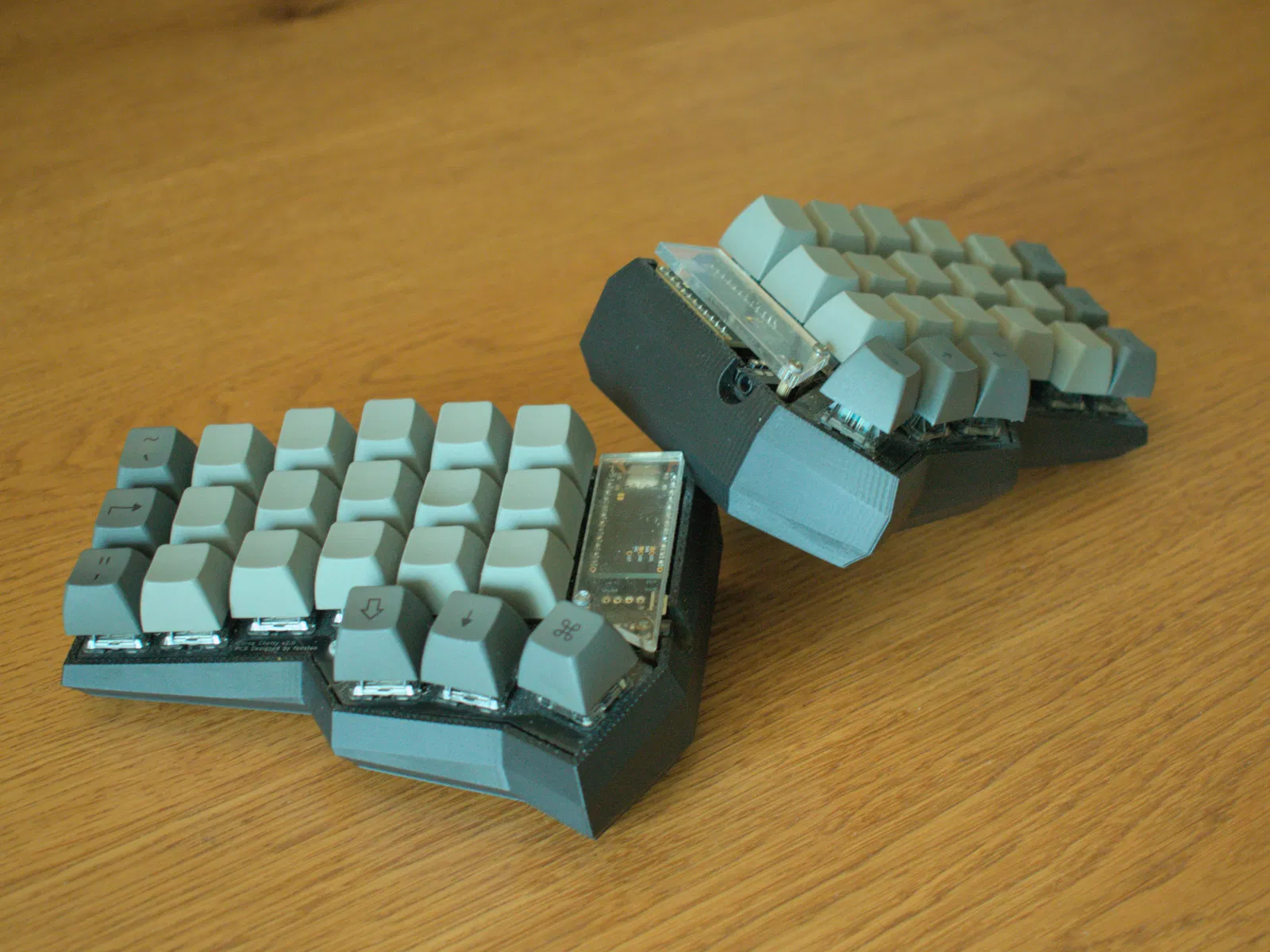

Cái vỏ cho bàn phím Corne 6 cột, có nhiều góc nghiêng (4° đến 12°) và độ nghiêng (từ -8° đến +8°), cũng như một phiên bản phẳng. Đã thử nghiệm để vừa với PCB Cherry v2.0 (hình minh họa), mặc dù tôi tin rằng nó cũng sẽ vừa với v3.0. Hình ảnh cho thấy độ nghiêng 8° với độ nghiêng dương 4°.

Các bộ phận cần thiết

Sử dụng tấm trên cùng, các bộ đệm và ốc vít từ bộ kit fr4 tiêu chuẩn (ví dụ: https://mechboards.co.uk/products/helidox-corne-kit). Mặc dù có thể sử dụng mà không cần, bạn có thể cần một số chân cao su dán tùy thuộc vào bàn làm việc của bạn. Tôi thấy các cục chặn ngăn kéo (như https://www.amazon.co.uk/dp/B08QHXTWSC?ref=ppx_yo2ov_dt_b_product_details&th=1) hoạt động tốt.

In ấn

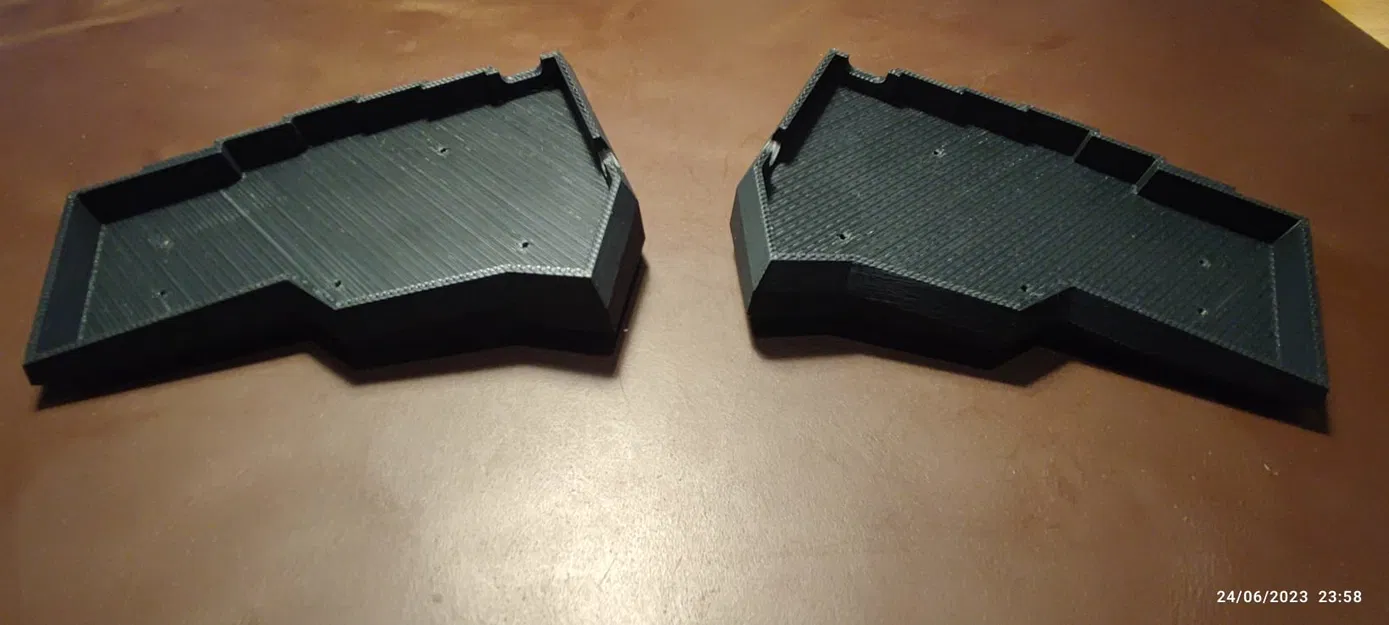

Chọn góc nghiêng và độ nghiêng bạn muốn, sau đó nhân đôi mô hình đó trong slicer của bạn để có cả nửa trái và nửa phải.

Để đảm bảo bề mặt trên dốc được in đẹp:

• In với ít nhất 3 lớp trên cùng
• Sử dụng ít nhất 15% infill
• Sử dụng quạt làm mát 100%

Tôi thích in bằng eSun PLA-ST, vì điều này làm cho vỏ máy thành phẩm bền bỉ khi bị rơi, nhưng PLA thông thường cũng sẽ hoạt động tốt. Các vật liệu in các mảng phẳng không tốt có thể gặp khó khăn.

Lưu ý

Đã thử nghiệm để vừa với cáp TRRS thông thường, nhưng nếu cáp của bạn đặc biệt lớn hoặc thiếu nhiều phần offset sang phần góc vuông thì nó có thể không vừa.
