Ngã ba Y hút bụi: 140mm ra 2x80mm

Tác giả wiesser_handg_612776

Lượt tải
21
Lượt thích
7
Lượt coi
363
Tải về· 1 file · 161,9 KB· 161,9 KB

File 1 161,9 KB

  • Abzweig_140-80_1765710482.stepSTEP · 161,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#88690
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

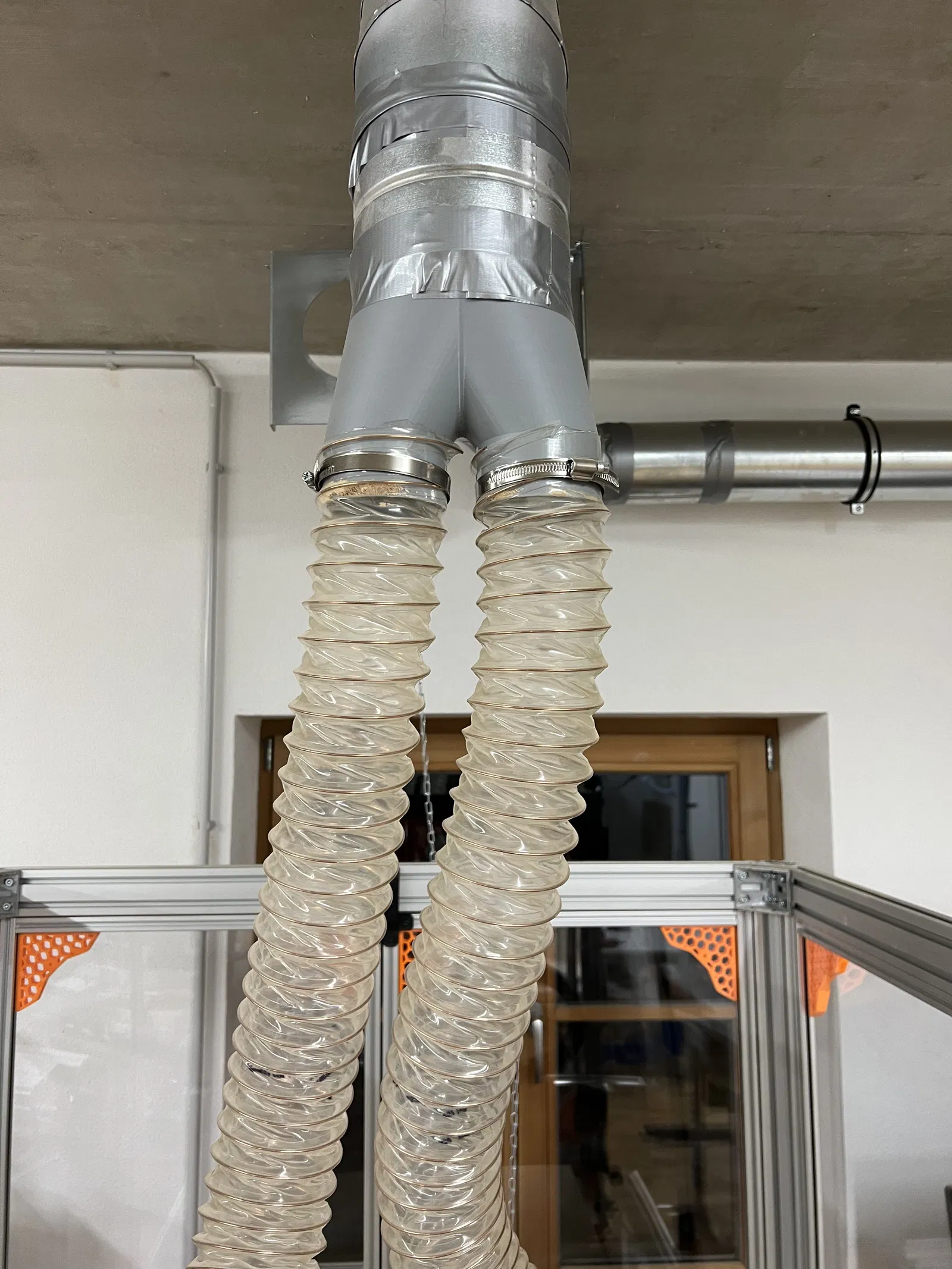

Một ngã Y cho hệ thống ống hút bụi với đầu nối 140mm. Nó được làm kín bằng băng vải, luồn vào đầu nối và cố định bằng kẹp ống. Các ống 80mm sẽ vừa khít lên đó và cũng có thể được cố định bằng kẹp.
Tùy thuộc vào lực hút, tôi khuyên dùng 4 lớp tường (walls) và độ điền đầy (infill) tối thiểu 20% để tránh bị xẹp.
Tôi đã in mẫu này bằng Extrudr PETG; độ dẻo của nó giúp làm kín kết nối 140mm rất tốt.
Việc in được thực hiện với cả hai đầu nối 80mm nằm trên bàn in. Tôi đề xuất sử dụng vành 10mm (brim) để tránh bị cong vênh.
