Vỏ Case Lotus58 (phiên bản cổ điển 1.24)

Tui đang tự làm cái bàn phím cơ Lotus58 loại chia đôi, nên tui muốn thiết kế cái vỏ in 3D cho nó. Hiện tại thì vẫn đang trong quá trình làm nha mấy ông.

Thông thường người ta làm cái bàn phím này bằng cách dùng thêm tấm mặt trên và mặt dưới. Hai tấm này gắn lại với nhau sao cho cái bo mạch (PCB) nó nằm lơ lửng ở giữa. Các switch bàn phím sẽ gắn vô tấm mặt trên, nên khi mấy ông bấm phím, lực sẽ truyền xuống tấm mặt dưới. Cách này sẽ không gây áp lực lên kết nối điện. Với cái thiết kế của tui thì PCB nó sẽ nằm trên cái vỏ, còn tấm mặt trên thì... nên khi bấm phím sẽ gây áp lực lên kết nối điện. Tui đang tìm cách giải quyết vụ này, nên nó vẫn còn đang làm dở.

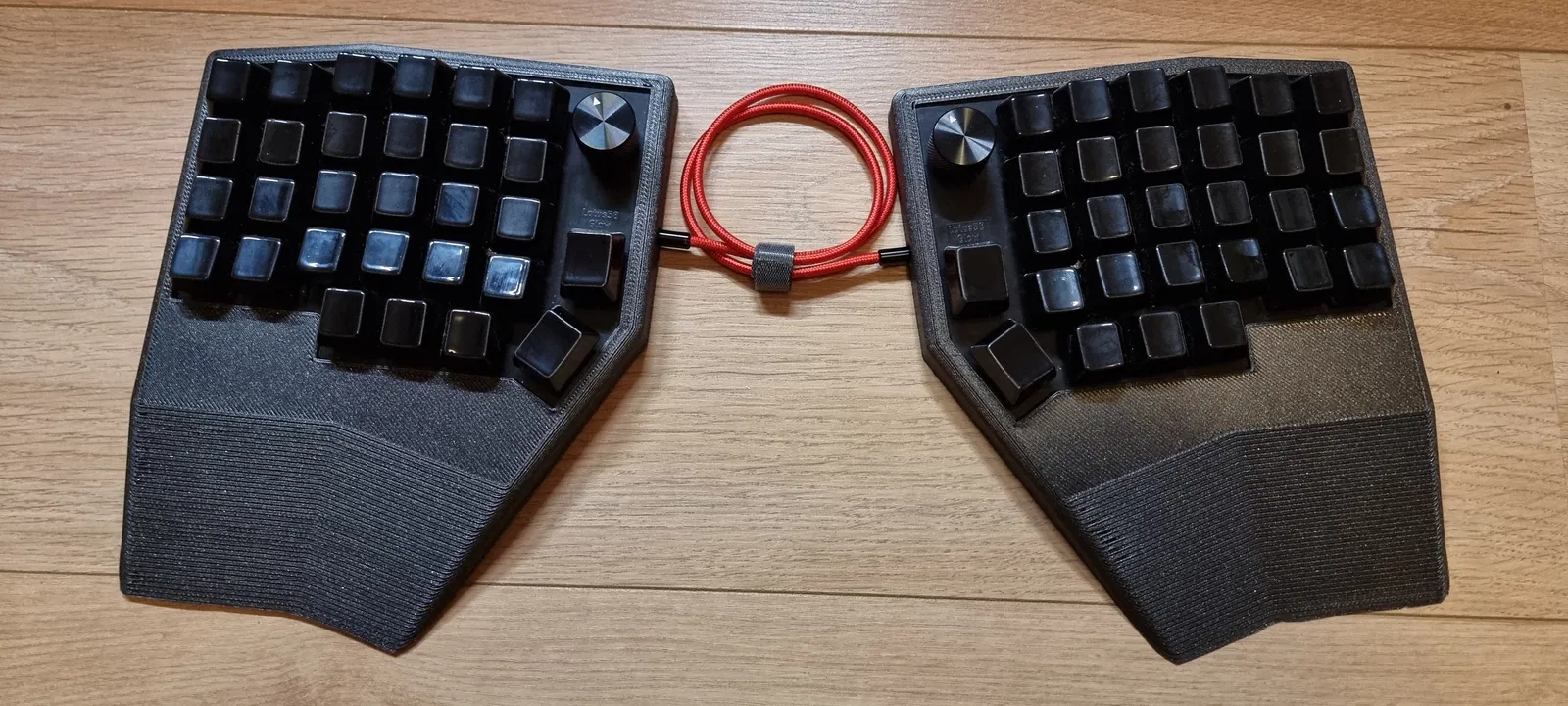

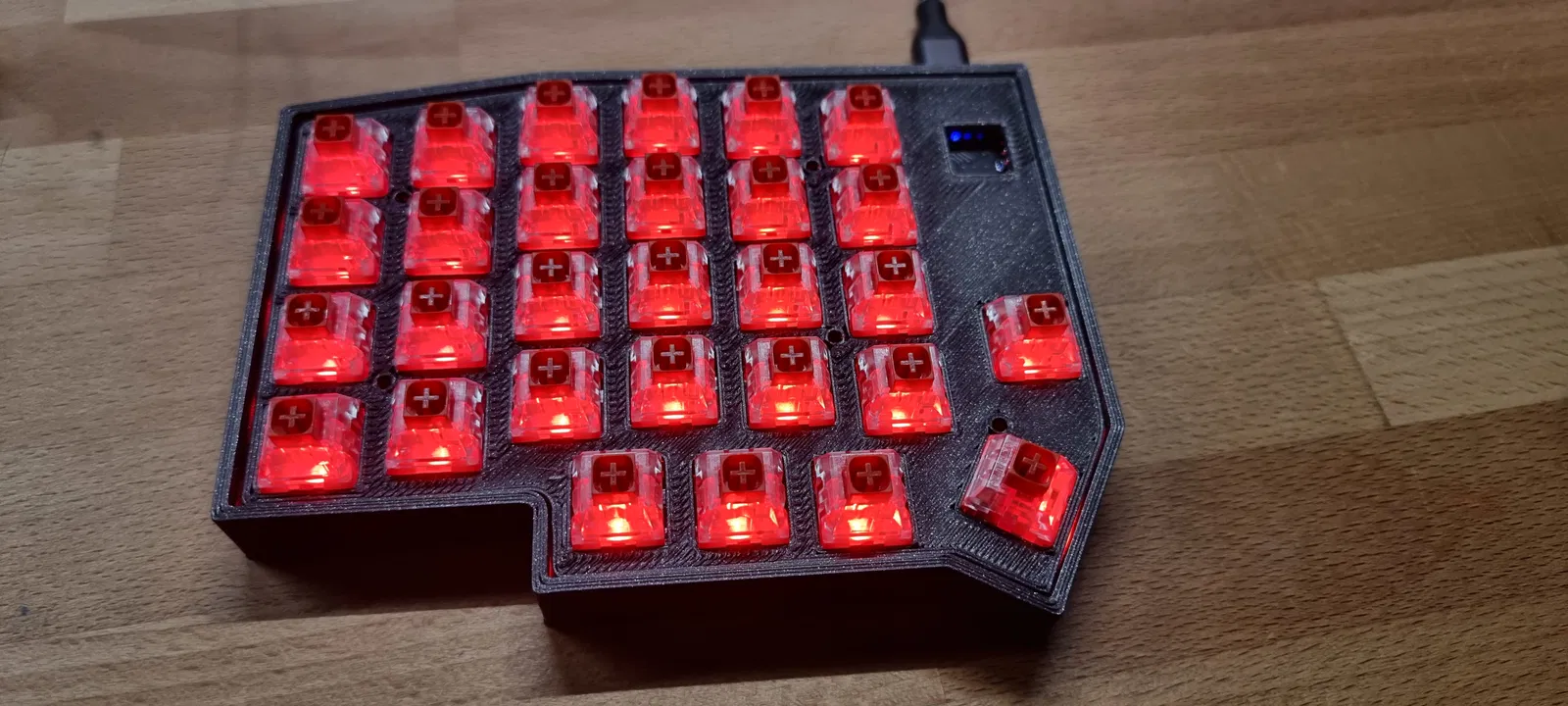

Đã cập nhật thiết kế, giờ thì tấm mặt trên sẽ nằm trên PCB. Dùng ốc M2x16 loại chìm để lắp nha. Tui cũng có làm thêm chỗ để tay.

Mấy ông nhớ là cái vỏ và chỗ để tay là bên tay phải, còn hai tấm mặt trên là bên tay trái. Nhớ mirror (lật) theo trục X khi cần nha.

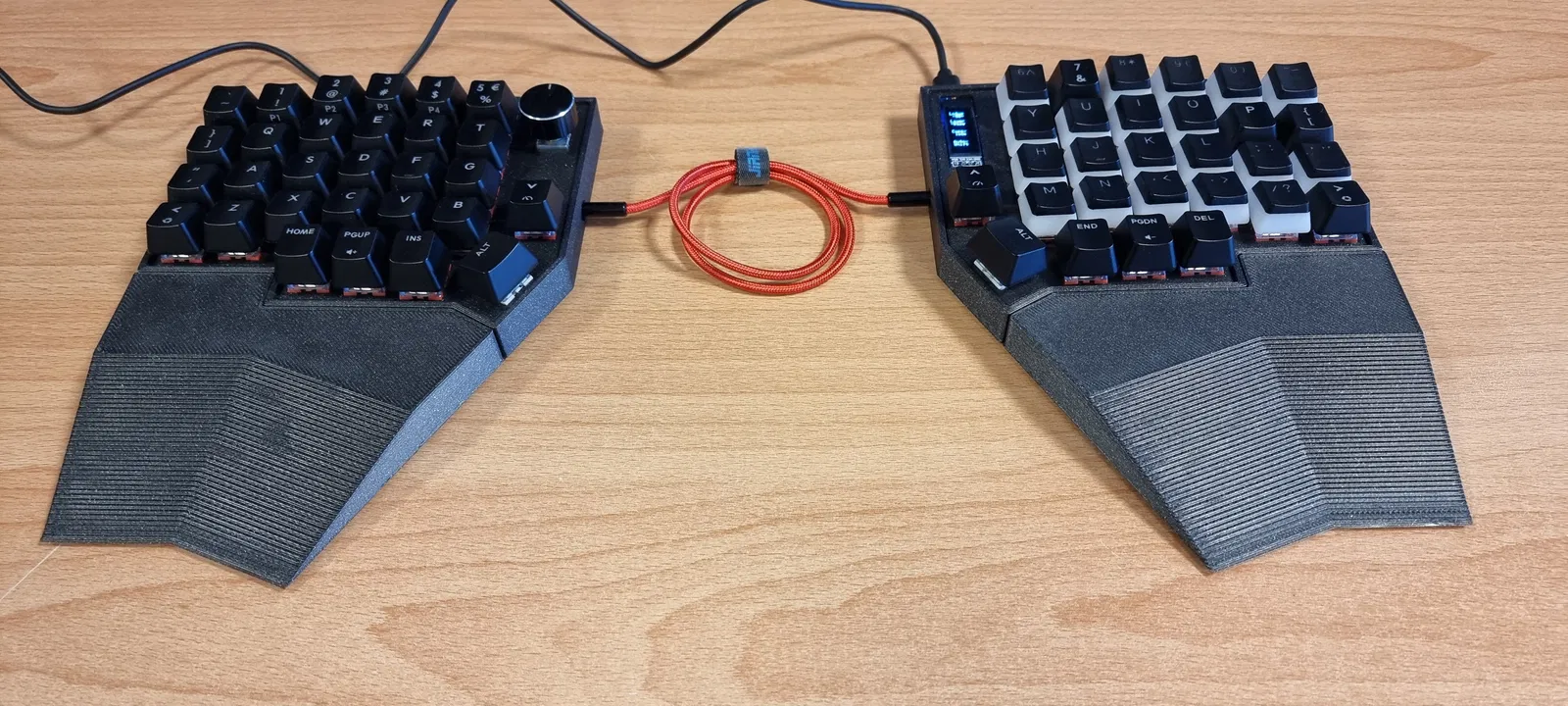

Chỉnh sửa ngày 22-07-2023: Cập nhật thiết kế xài ốc chìm M2x16 kèm với đai ốc M2. Thêm bản thiết kế phụ có viền lớn hơn và góc bo tròn. Ngoài ra, có thêm file STL gộp chung chỗ để tay và vỏ lại làm một. Sẽ vừa với máy Prusa i3 Mk3, nhưng không vừa với Prusa Mini. Thư mục Legacy chứa mấy file STL cũ, nhưng không khuyến khích xài.

Tui đang tính làm một phiên bản tương thích với kiểu build Lotus58 tiêu chuẩn, xài mấy cái trụ đồng M2 với ốc bắt từ dưới lên. Như vậy sẽ dễ dàng chuyển đổi từ đế liền sang kiểu thiết kế này hơn.
