Hộp Đựng Kiểu Pelican Cho M5Stack Core / Core2 / CoreS3

Chào mọi người! Đây là lần đầu tiên mình đăng tải và cũng là lần đầu mình chỉnh sửa một mô hình 3D.

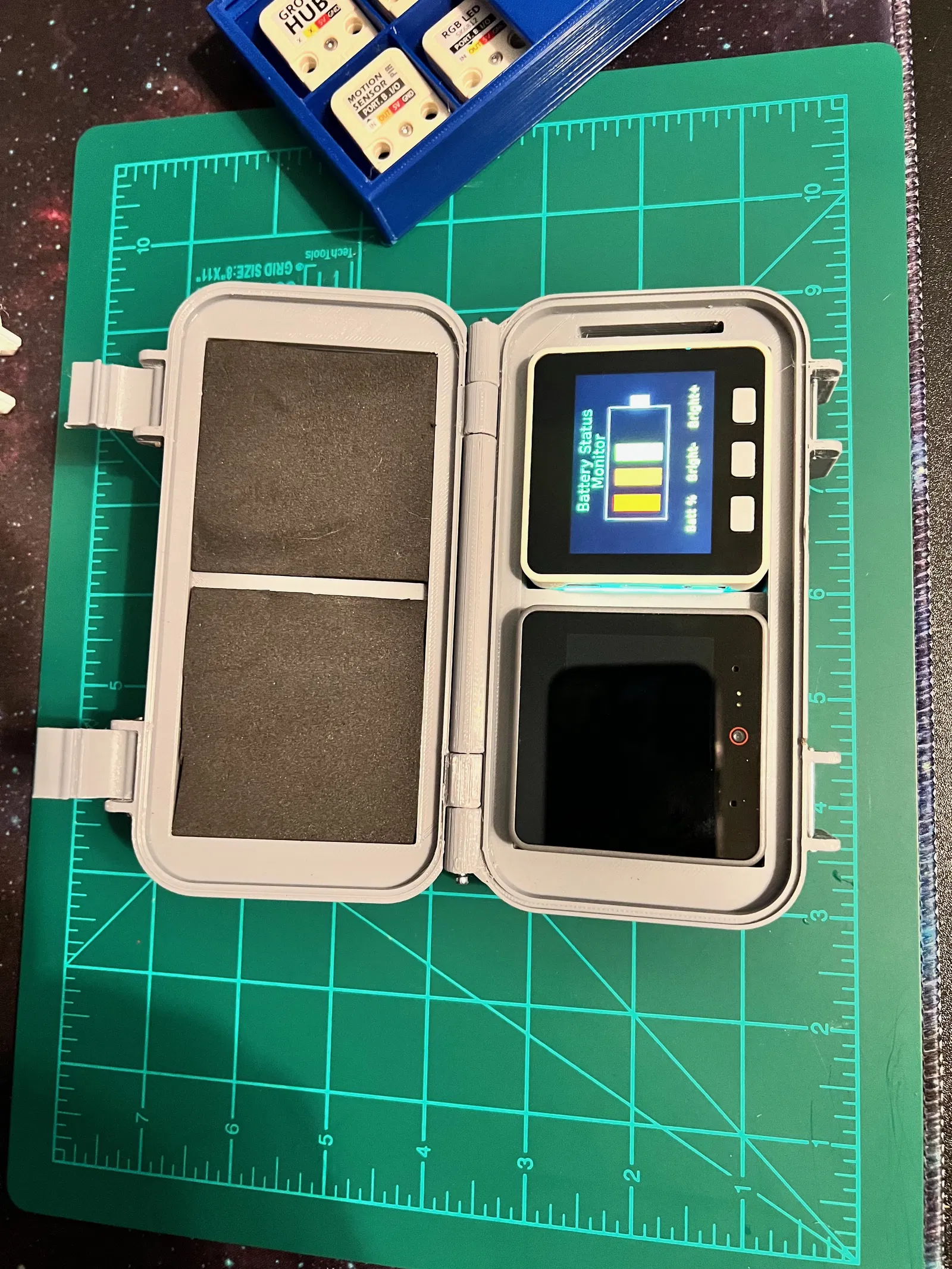

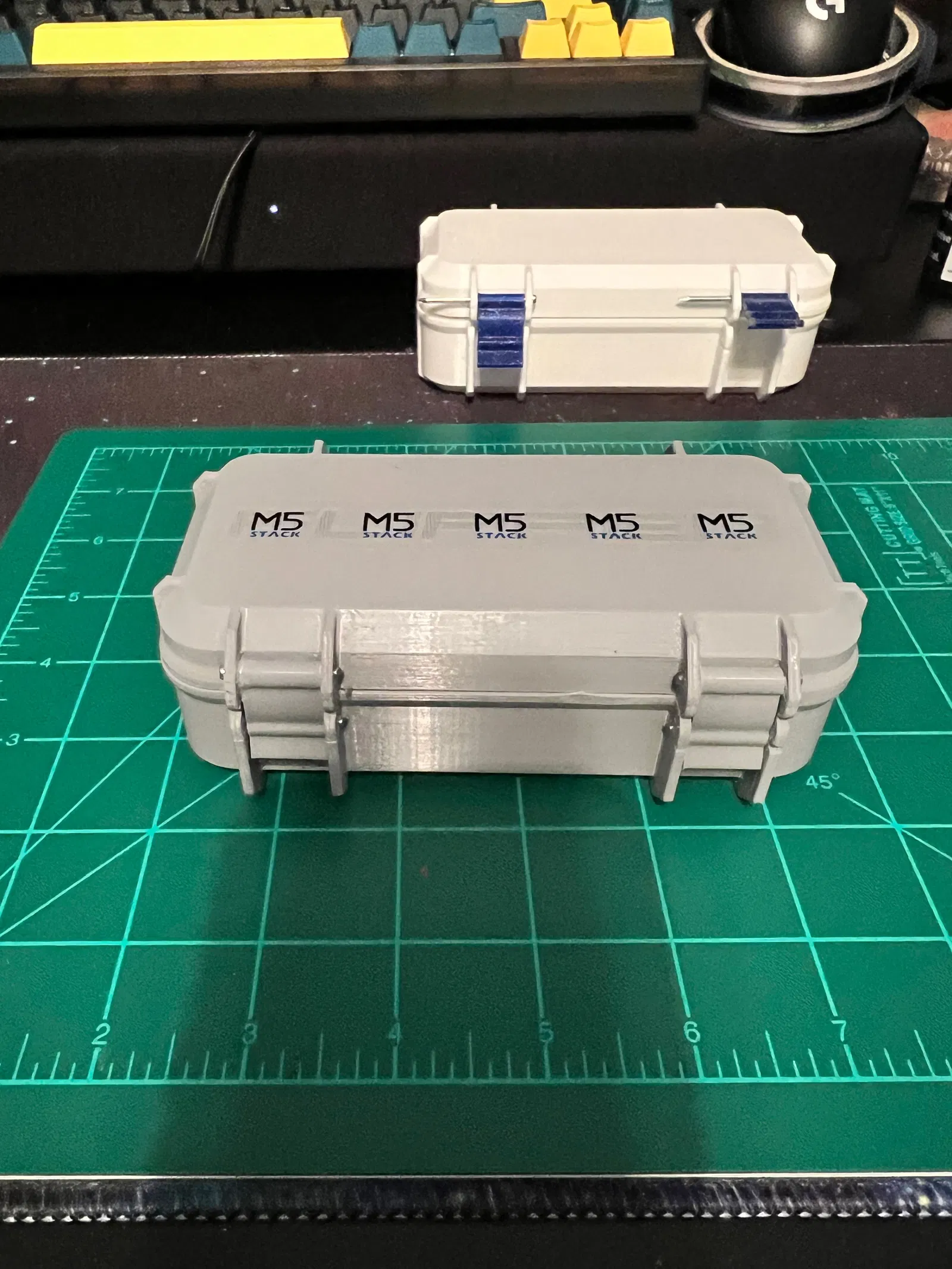

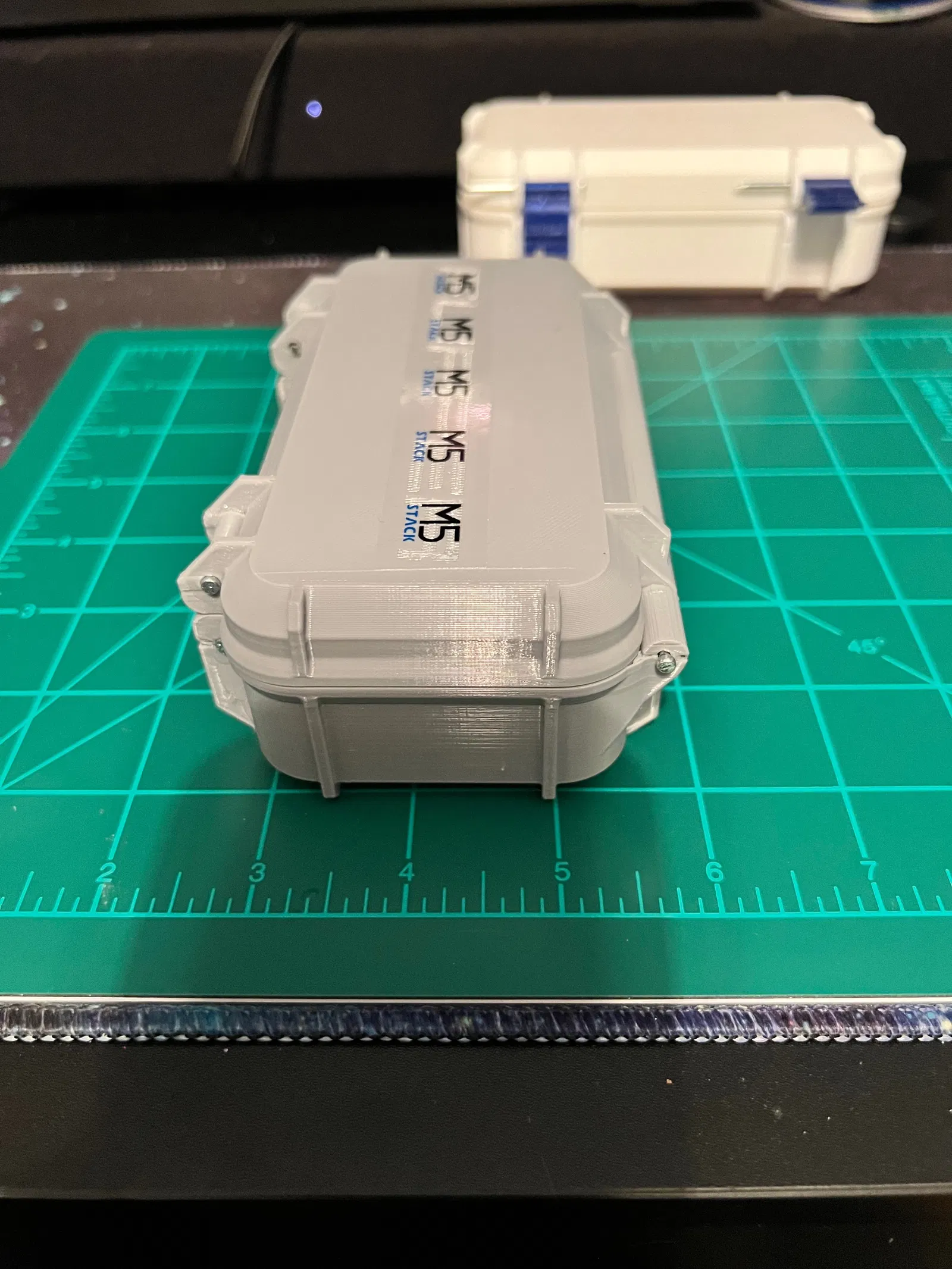

Đây là một cái hộp đựng kiểu "Pelican" có chức năng bảo vệ, có thể chứa hai bộ M5Stack. Hộp này vừa với Core, Core 2 và CoreS3, cũng như các module như Battery 13.2, PM2.5, v.v. Bạn có thể dùng nắp lớn hơn có sẵn trong mô hình gốc để chứa các bộ Core dày hơn có gắn module, nhưng mình thích để module và cảm biến riêng.

Máy in: Vừa vặn trên Mini+

Support: Không cần

Brim: Không cần

Mình đã in mẫu này bằng cài đặt tốc độ 20mm.

Hướng dẫn: In tất cả các bộ phận của hộp rồi dùng đinh để ghép các bộ phận lại với nhau. Mình đã dùng một bộ đinh nhỏ từ cửa hàng kim khí và chọn những chiếc đinh phù hợp nhất cho từng vị trí. Mình đã đóng đinh vào và sau đó cẩn thận dùng keo dán đầu đinh với nhựa, tránh làm dính các chốt cài. Mình luôn dùng keo cyanoacrylate để dán các mô hình vì nó có thể dán được cả gỗ, nhựa và kim loại. Sau đó, mình dùng đĩa cắt và đĩa mài của máy dremel để cắt và làm sạch các đầu đinh cài. Mô hình gốc mình chỉnh sửa có liệt kê kích cỡ đinh, nhưng bộ đinh gia đình tiêu chuẩn là đủ dùng và dù sao thì ở chỗ mình cũng không ai bán đinh theo "penny" cả. Bạn có thể dùng sợi nhựa in thay cho đinh, nhưng mình thích đinh hơn.

Mình cũng dùng hai miếng ván xốp dày 5mm để đệm phần trên và bảo vệ màn hình.

Mọi người cho mình biết ý kiến nha! Nếu ai có thể biến logo thành file STL để mình thêm vào dự án này thì liên hệ với mình nhé.
