Đế VESA 100 x 100 cho Raspberry Pi
Đế VESA 100 x 100 cho Raspberry Pi 3B+ này giúp gắn vỏ Miuzei vào màn hình. Thiết kế có khe hở thông gió, sử dụng ốc ren nhiệt 3mm. In bằng PETG không cần support.
Mô tả

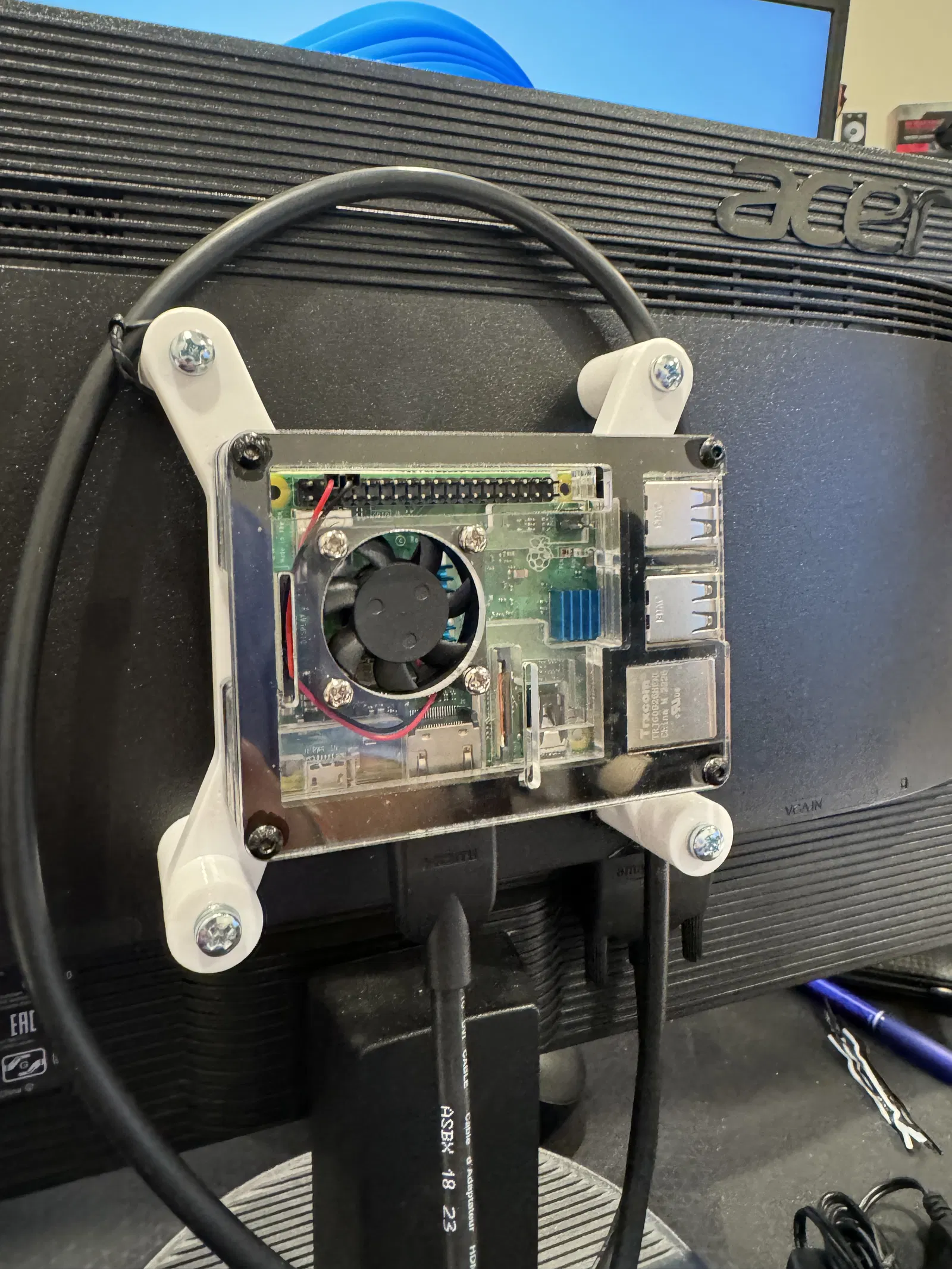

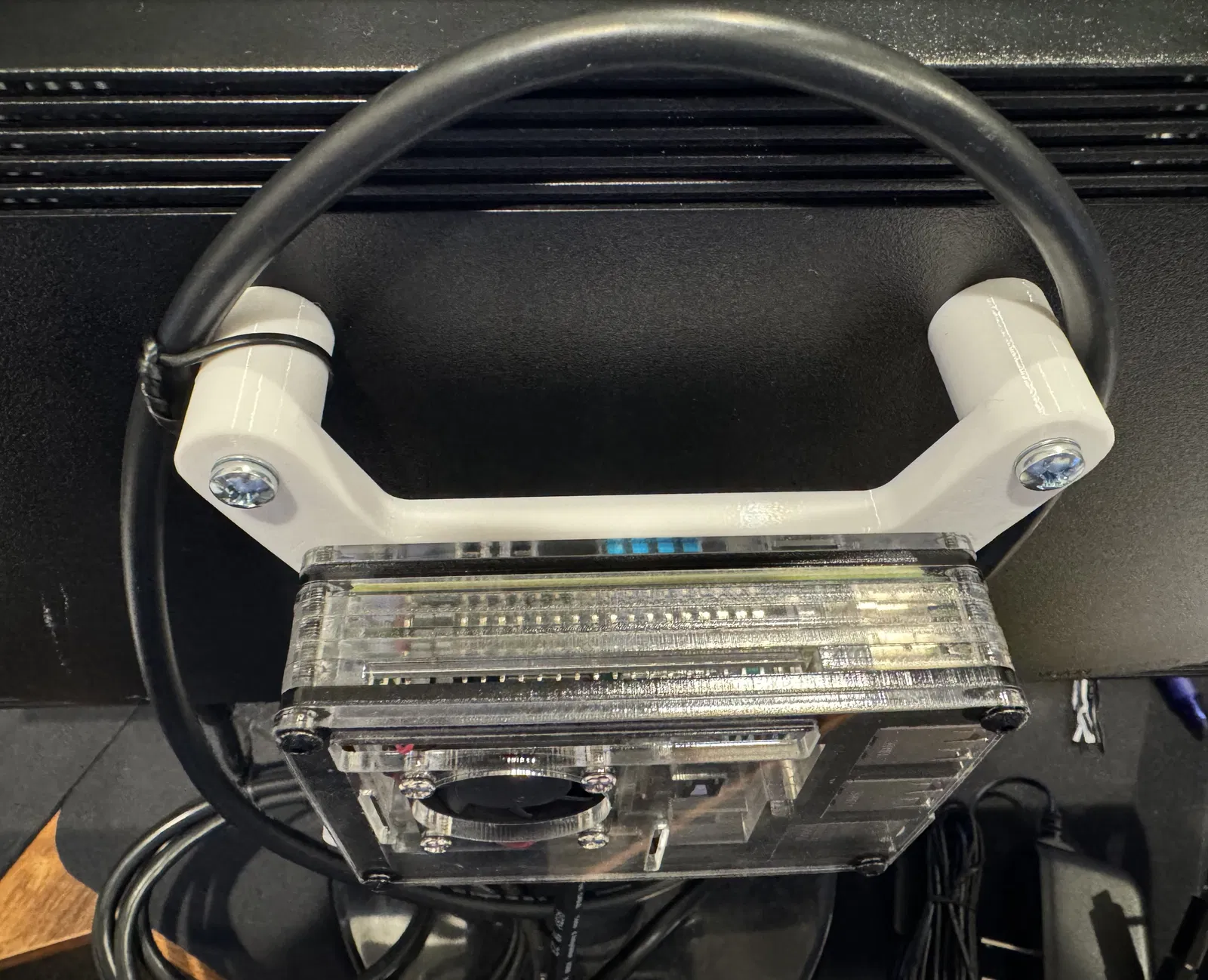

Đây là cái đế mình thiết kế để gắn cái vỏ Miuzei Raspberry Pi 3B+ vào cái màn hình cũ mình đang xài nè. Cái màn hình nó có chuẩn VESA 100 x 100 nha. Cái mẫu này là để xài ốc kiểu ren nhiệt 3mm để gắn cái vỏ Miuzei vô đó. Bản thân cái đế thì được thiết kế có một khoảng trống giữa vỏ và mặt sau màn hình để thông gió tốt hơn. Mấy cái cục đệm đi kèm là để xài trường hợp ốc của bạn bị ngắn, không tới đế như của mình nè. Mình phải xài mấy cục đệm này ở dưới cái đế đó (như hình bìa đó).
Mình in cái này bằng máy X1C, xài sợi PETG màu trắng của eSun. Mình dùng chế độ in "generic PETG" với độ cao lớp 0.2mm và đầu phun 0.4mm. Mình cũng in úp mặt mô hình xuống khay in, còn chân ngửa lên trời để khỏi cần xài đế support.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
