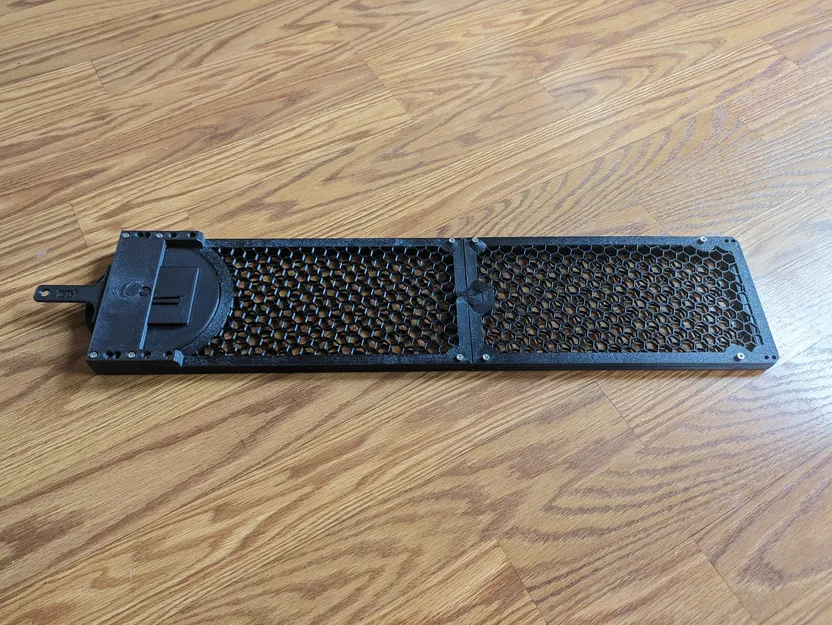

Bộ đệm dây tóc cho Voron 350mm

Lấy cảm hứng từ bản remix của Drakka01, được xây dựng lại hoàn toàn bằng các bộ phận từ Karkovski.

Tôi gặp khó khăn trong việc tìm bộ đệm cho chiếc Voron V2.4r2 350mm của mình, bộ đệm đủ lớn để xử lý hơn 100cm dây tóc. Tôi muốn thứ gì đó đáng tin cậy, ít cản trở đường đi của dây tóc nhất có thể và chiếm ít không gian nhất có thể. Có khá nhiều bộ đệm khác rất tốt và phổ biến nhưng tôi luôn gặp vấn đề với một trong những yêu cầu đó cho đến khi tôi thử bản remix được đăng bởi Drakka01.

Thật không may, bản remix đó có khá nhiều vấn đề nhỏ mà tôi không thích và thấy rắc rối khi xây dựng một dãy lớn hơn. Cuối cùng, tôi đã tự mình khắc phục tất cả những vấn đề này bằng cách sử dụng các tệp từ bài đăng của Karkovski với phiên bản của Drakka01 làm hướng dẫn. Bộ này có thể được lắp đặt ở bất kỳ mặt nào của Voron 2 và Voron Trident được chế tạo theo BOM 350mm.

(Cảnh báo! Một số bộ kit Voron có trục Z cao hơn, cái này sẽ không vừa nếu không chỉnh sửa.)

Thiết kế lại tổng thể

Tôi đã loại bỏ sự cần thiết của các bộ phận hỗ trợ cho bất kỳ bộ phận nào tôi đã sửa đổi, tuân theo triết lý thiết kế của Nhóm Voron. Tất cả các lỗ M3 hướng về phía bàn in đều có cầu nối tích hợp, không cần hỗ trợ hoặc làm sạch lỗ khi hoàn thành. Lỗ ECAS được tạo hình để xử lý dây tóc bị chảy ở phía trên nhưng tôi không thể định hình lại lỗ dây tóc một cách chính xác bằng cách remix tệp STL của bản gốc, bạn có thể vẫn cần làm sạch lỗ này trong quá trình lắp ráp.

Tôi đã cố gắng giữ tất cả các ốc vít giống với những gì có trong BOM Voron V2 vì hầu hết mọi người sẽ có sẵn hoặc có thể dễ dàng mua thêm sau khi hoàn thành việc chế tạo máy in của họ.

Tất cả các đai ốc lục giác đã được loại bỏ, thay vào đó là các vòng đệm nhiệt M3 theo tiêu chuẩn Voron. Điều này cho phép các lỗ ở gần nhau hơn và để lại nhiều vật liệu hơn trong bộ phận để tăng cường độ bền.

Lỗ M5 lớn duy nhất để gắn kết quá cồng kềnh khi xếp chồng bốn đơn vị lại với nhau. Nó yêu cầu một chiều dài bu lông gần như không thể tìm thấy và việc sử dụng thanh ren còn khó khăn hơn. Các lỗ phía dưới cũng bị kẹt vào vít dài hơn và làm cho toàn bộ quá trình lắp đặt trở thành một cơn ác mộng. Điều này đã được thay đổi thành các vít M3 ngắn hơn sẽ cố định một bộ đệm vào bộ đệm bên dưới nó, xếp chồng chúng lại với nhau một cách mô-đun mà không cần vít lớn.

Đế (Base)

Được xây dựng lại để lắp các khớp ECAS tốt hơn, tôi thấy các phiên bản khác quá chật và dễ bị nứt.

Các vòng đệm nhiệt có thể được lắp từ cả hai phía, tôi khuyên dùng từ phía trên (phía xa bề mặt in) để sử dụng các ốc vít ngắn hơn.

Thanh trượt (Slide)

Đã thêm các lỗ tương ứng cho Đế.

Đã tích hợp các bộ phận Giá đỡ Bảng điều khiển (Panel Brace) trực tiếp vào thanh trượt để giảm số lượng bộ phận.

Bảng điều khiển (Panels)

Đã thay đổi kích thước để lắp ráp đồng nhất hơn, mặt trước và mặt sau giờ có độ dày tương đương và chiều dài trên dưới giống nhau. Điều này dẫn đến vẻ ngoài tốt hơn, giảm cong vênh và tăng cường độ bền.

Đã thêm một chốt giữa nửa trên và nửa dưới để tăng cường độ bền và căn chỉnh tốt hơn.

Các bộ phận mới

Tôi đã tạo một bộ phận sẽ bắt vít vào khung và giữ nguyên vị trí để lắp các bộ đệm.

Một miếng đệm mới cho lỗ lắp dưới cùng được sử dụng giữa mỗi bộ đệm.

Phần cứng yêu cầu

Lắp ráp bộ đệm (mỗi cái):

• Thanh trượt với Đế (Vòng đệm nhiệt lắp từ trên): 4x M3 x 8mm SHCS HOẶC Thanh trượt với Đế (Vòng đệm nhiệt lắp từ dưới): 4x M3 x 20 SHCS
• Các bảng điều khiển bộ đệm: 6x M3 x 12mm SHCS
• Lắp ráp con lăn vào Lắp ráp bảng điều khiển: 4x M3 x 16mm SHCS
• Khớp nối PTFE: 2x ECAS04
• Vòng đệm nhiệt: 18x M3 x 5 OD x 4 L (Bao gồm 4x để gắn bộ đệm với bộ đệm)
• Vòng bi con lăn: 605 (ID 5mm x OD 14mm x Dày 5mm)
• Ốc giữ vòng bi: M5 x 12mm (TỐI THIỂU! Bản gốc là 12mm, tôi thấy cái này quá ngắn. Tôi khuyên dùng 14 hoặc 16mm)

Gắn kết:

• Chân đế vào Khung: 4x M3 x 12mm SHCS, T-Nut M3, Vòng đệm nhiệt M3
• Bộ đệm vào Chân đế - Trên: 2x M3 x 25 đến 30mm SHCS
• Bộ đệm vào Chân đế - Dưới: 2x M3 x 16 đến 20mm SHCS
• Bộ đệm với Bộ đệm - Trên: 2x M3 x 30 đến 40mm SHCS (40mm cho Vòng đệm nhiệt từ dưới)
• Bộ đệm với Bộ đệm - Dưới: 2x M3 x 35 đến 40mm SHCS

(Tối thiểu đến tối đa, hầu hết các lỗ là lỗ xuyên và cho phép sử dụng vít dài hơn)

Cài đặt In:

Tôi đã in của mình bằng SuperSlicer với các cài đặt sau, PrusaSlicer có thể khác.

Độ cao lớp 0.2mm

24 lớp vỏ (loại bỏ lớp độn giữa các lớp vỏ trên đường 0.4mm)

0 lớp trên và dưới

Độ rộng lớp đầu tiên 110% (loại bỏ lớp đầu tiên đi quá xa vào lớp độn của lớp đầu tiên)

Độ rộng lớp độn 150% (để làm chắc nó)

Kiểu độn tổ ong 10%.

Lắp ráp:

Tương tự như các mô hình khác với một điểm khác biệt chính. Hai lỗ M3 thay thế cho M5 sẽ cần các vòng đệm xen kẽ. Ví dụ, nếu bạn đang xếp chồng ba bộ đệm lên nhau, bạn sẽ cần một bộ có 4 vòng đệm ở các lỗ trên, một bộ khác ở các lỗ dưới và bộ đệm ngoài cùng không cần vòng đệm nào. Đối với thiết lập 8 bộ đệm của tôi, tôi đã giữ mọi thứ đơn giản và lắp 4 bộ có vòng đệm trên và 4 bộ có vòng đệm dưới, tôi có thể trộn chúng khi cần. (Tôi sẽ sớm chụp một bức ảnh đẹp hơn về việc này)

Việc cần làm:

• Thiết kế lại miếng đệm giữa các bộ đệm cho dễ thao tác hơn
• Thiết kế giá đỡ khung mới để dễ dàng tháo toàn bộ chồng bộ đệm
• Thiết kế lại bộ giữ vòng bi để loại bỏ sự cần thiết của bộ phận hỗ trợ
• Thêm "Tải" (Load) vào cả hai mặt của thanh trượt
• Thiết kế nắp thanh trượt để ghi nhãn dây tóc

Thay đổi:

2023-03-19: Đã thêm CAD của các tệp tôi đã chỉnh sửa theo yêu cầu.
