Kiểm tra góc nhô cho RepRap/RapMan/RepStrap

Tác giả arhi_585078

Lượt tải
24
Lượt coi
168

File 3 3 MB

  • test_overhang1_1765708910.stlSTL · 2,2 MB
  • test_overhang_top_1765708911.stlSTL · 764,8 KB
  • test_overhang_flat_1765708912.stlSTL · 6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

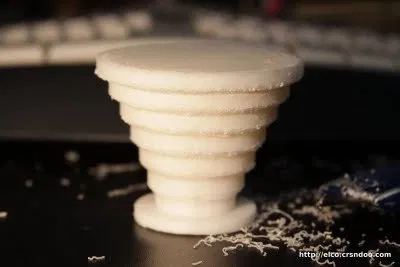

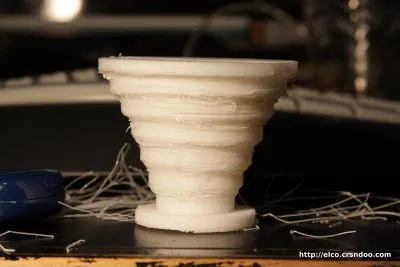

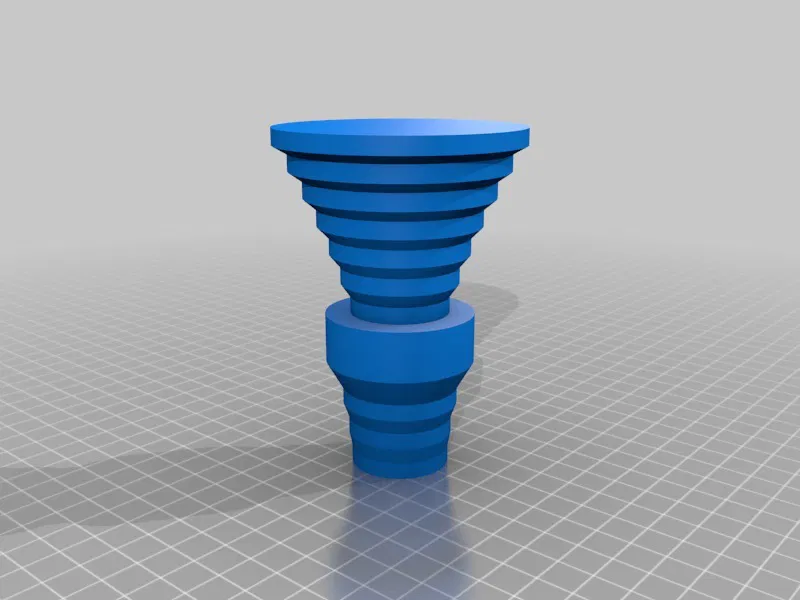

Vật thể đơn giản để kiểm tra góc nhô tối đa mà máy in 3D có thể xử lý. Các góc là, từ trên xuống dưới:

90°

80°

90°

70°

90°

60°

90°

180°

90°

55°

90°

50°

90°

45°

90°

40°

90°

35°

90°

30°

90°

Tóm lại, phần dưới là 80, 70, 60 độ mà mọi máy đều chạy tốt, còn phần trên là 55-30 độ theo các bước 5 độ để bạn có thể tìm ra góc nhô nào bạn có thể "sống chung", góc nào "ổn" và góc nào không in được.

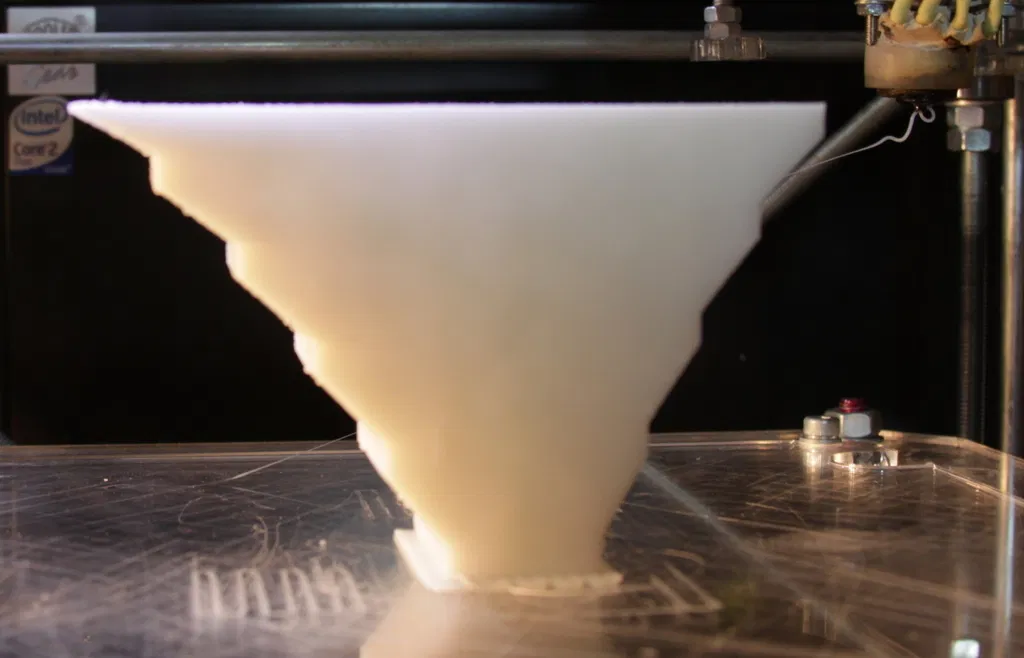

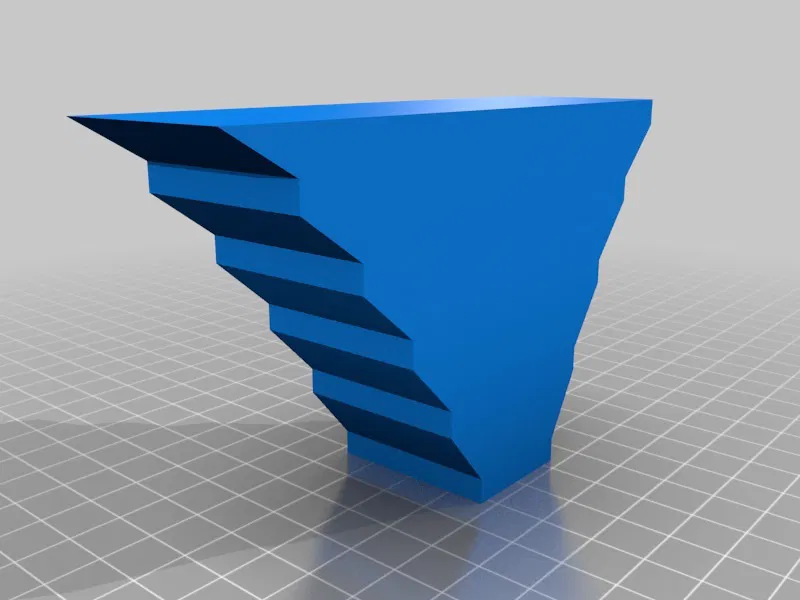

Giờ tui có thêm file test_overhang_flat.stl sau khi có ý kiến đóng góp là góc nhô trên bề mặt tròn và bề mặt phẳng không giống nhau, nên đây là cái để kiểm tra góc nhô trên bề mặt phẳng.

Một bên (phải) là 60, 55, 50, 45° (xen kẽ 90°) và bên kia (trái) là 40, 35, 30, 25, 20° (xen kẽ 90°).

Hướng dẫn

In vật thể - không cần support

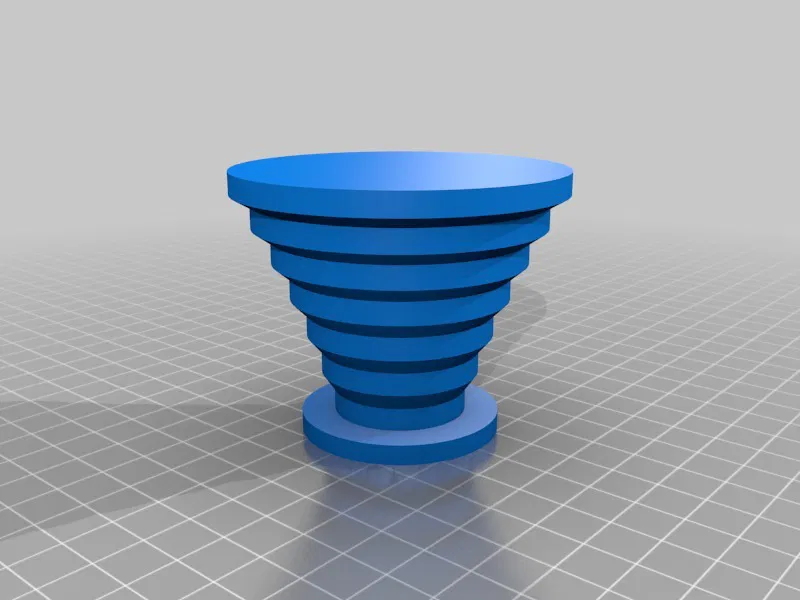

Có cả file stl chỉ có phần "TOP" là phần hay gặp sự cố, nên với góc nhô dưới 60° nếu bạn không muốn in toàn bộ vật thể vì biết máy chạy ổn với góc lên tới 60°.

Danh mục: Khác

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
3 MB
File lớn nhất
2,2 MB
