Căng dây curoa X cho Malyan M150

Tác giả arhi_585078

Lượt tải
14
Lượt thích
2
Lượt coi
139

File 3 1,7 MB

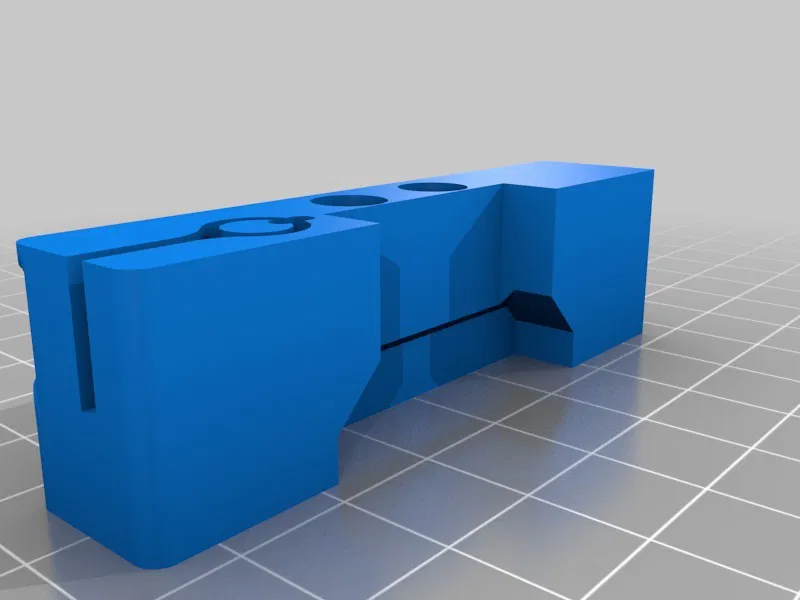

  • x-belt_tensioner_for_M150_-_linear_1766003372.stlSTL · 581,5 KB

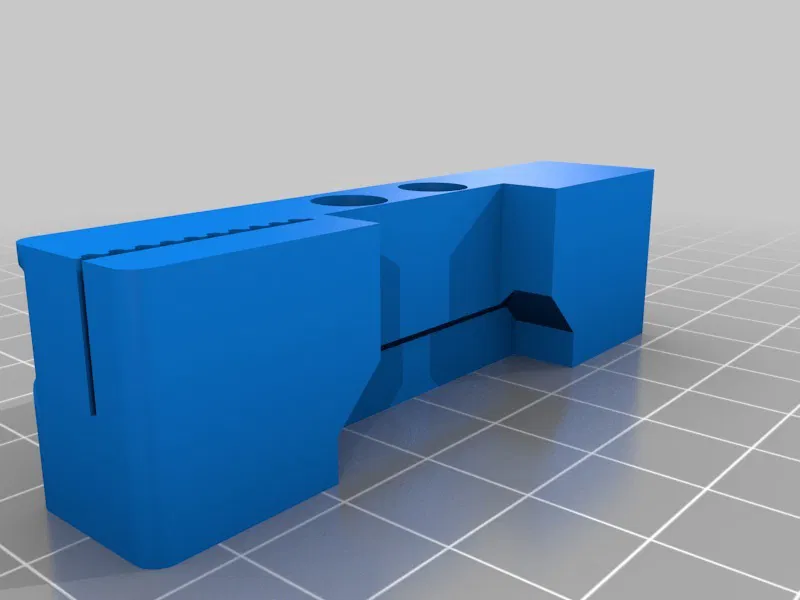

  • x-belt_tensioner_for_M150_v1.1_1766003373.stlSTL · 930,7 KB
  • sliding_block_v1.1_1766003374.stlSTL · 229,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

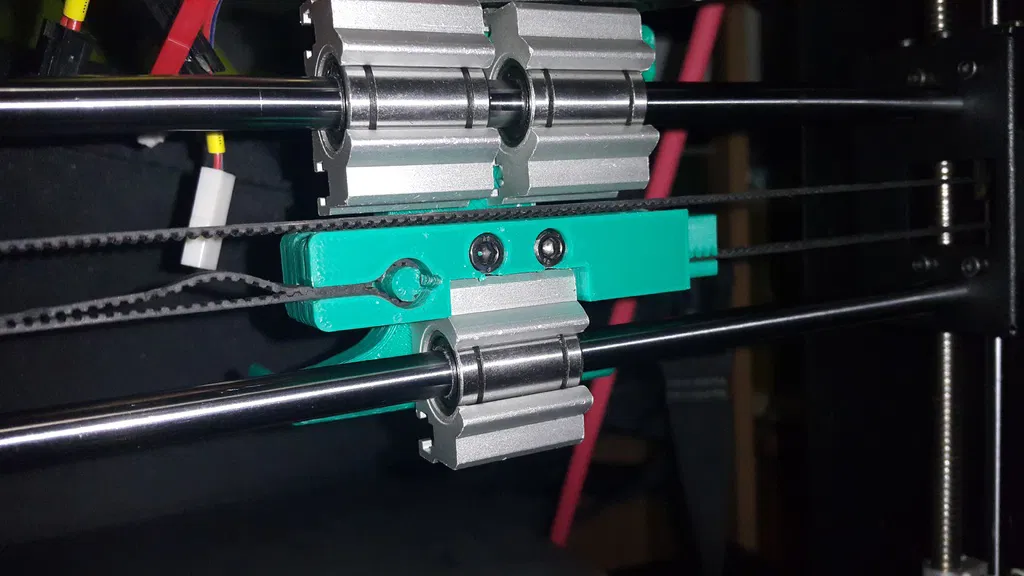

Tôi đã xem xét một số giải pháp cho các bản sao của máy Wanhao và i3 tương tự như http://www.thingiverse.com/thing:1672640 và các bản remix nhưng tất cả chúng đều không thực sự phù hợp với Malyan M150 một cách chính xác vì M150 đi kèm với 3 khối bạc đạn tuyến tính có kích thước khác với Wanhao (và đặc biệt khác với những nâng cấp mà mọi người đã trang bị cho Wanhao) do đó tất cả các tệp tôi đã thử đều không thực sự hoạt động. Tôi đã cố gắng chỉnh sửa chúng nhưng việc chỉnh sửa STL rất tẻ nhạt (tại sao mọi người vẫn chưa tải lên các tệp nguồn cho tôi là điều khó hiểu) nên tôi đã làm lại từ đầu... vì vậy nó tương tự như /thing:1672640 nhưng nó phù hợp chính xác với Malyan M150. Nó cũng hoạt động hoàn hảo cùng với http://www.thingiverse.com/thing:1906153 :)

LƯU Ý: KHÔNG SIẾT CHẶT DÂY CUROA X QUÁ MỨC! Khi bạn định thay đổi độ căng dây curoa X, hãy thực hiện khi cụm X ở dưới cùng hoặc ở trên cùng của máy in, đừng siết quá chặt vì bạn có thể dễ dàng làm cong các thanh dẫn hướng Z! Đặc biệt nếu bạn đang tăng độ căng khi cụm X đang ở giữa Z!!

Cài đặt In

Máy in:

tự làm

Rafts:

Không quan trọng

Supports:

Không

Độ phân giải:

0.25mm

Infill:

30%

Ghi chú:

có một bức tường mỏng 0.4mm trên đối tượng. In bằng "đường" 0.4mm hoặc cấu hình slicer của bạn để phát hiện các bức tường mỏng, dù sao đi nữa ngay cả khi bức tường mỏng đó không được in chút nào (giống như bạn không phát hiện bức tường mỏng và slicer của bạn được cấu hình để in với đường lớn hơn 0.4mm, nó sẽ bị bỏ qua) thì bộ phận này vẫn hoạt động 100%!

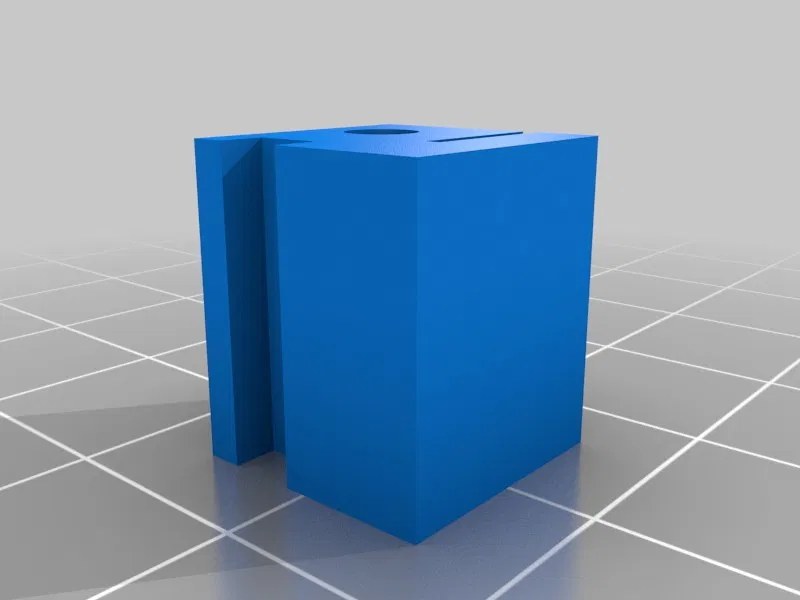

khối căng chính được xoay đúng cách để in, khối trượt bạn phải xoay 180 độ (quanh trục x hoặc y) để lỗ đầu vít in đúng cách.

Tôi đã thiết kế cái này như thế nào

onshape

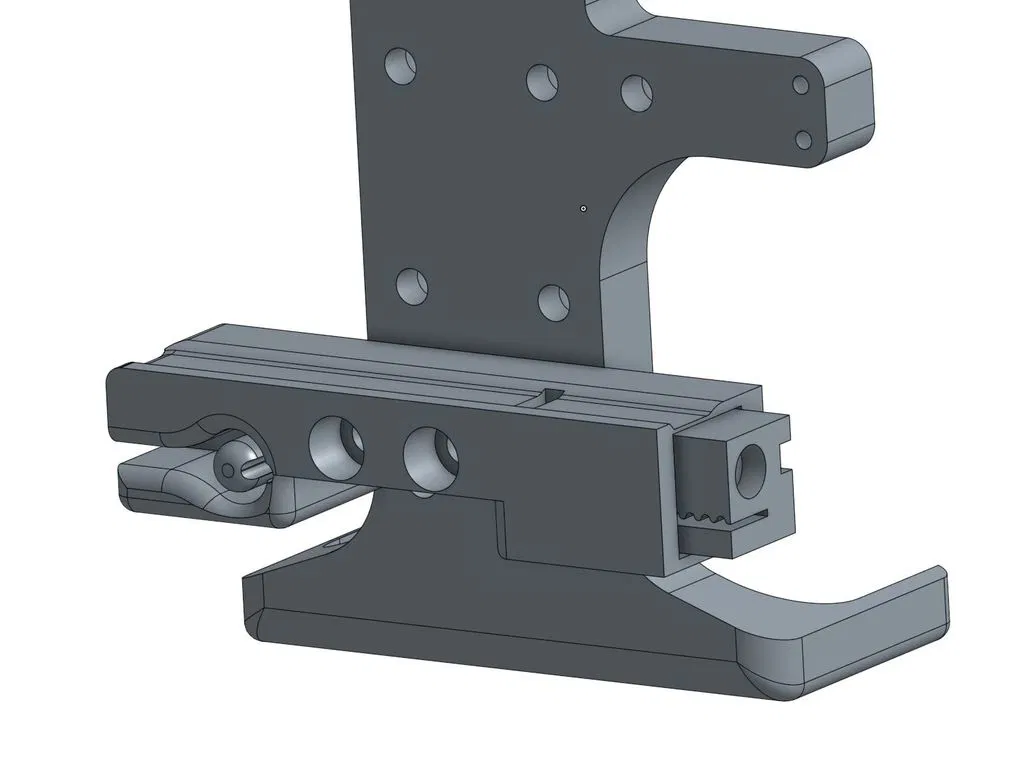

tài liệu nguồn onshape của toàn bộ dự án có sẵn: https://cad.onshape.com/documents/7cb155e953d26af39c1b9508/w/cac13f9b8a666666c8f0e621/e/8dbd92b8547ecb7d5ffd2531

Danh mục: Bộ phận máy in 3D
