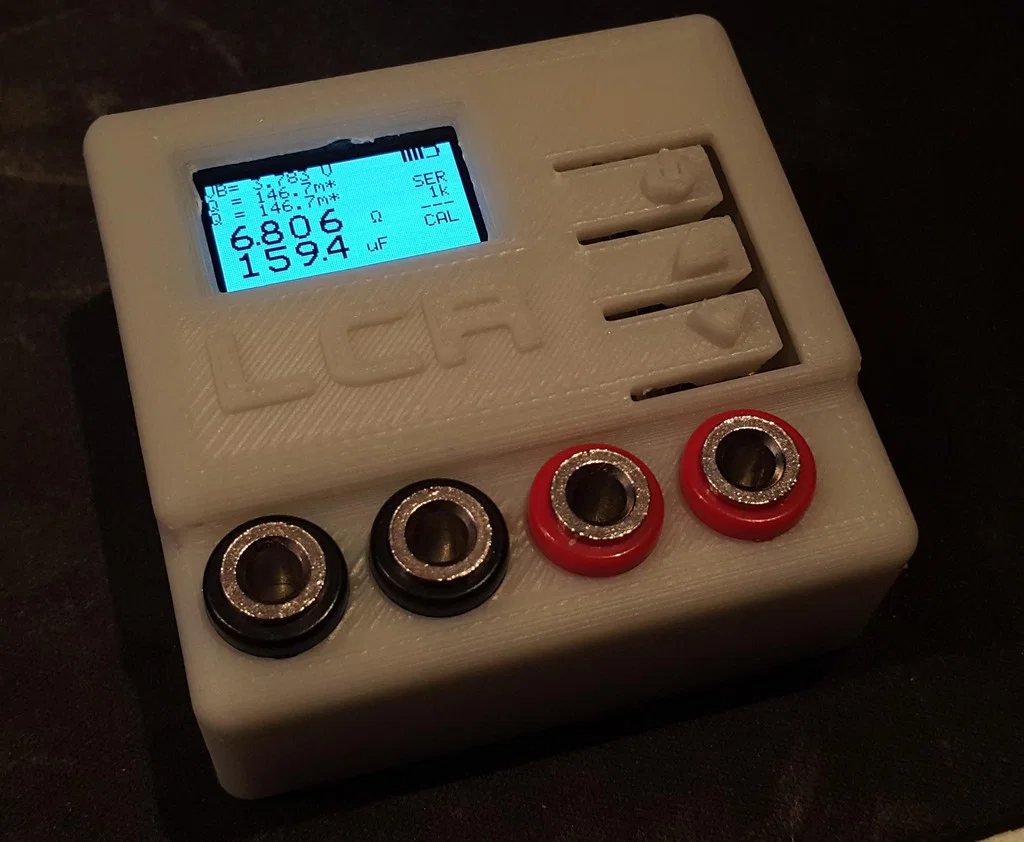

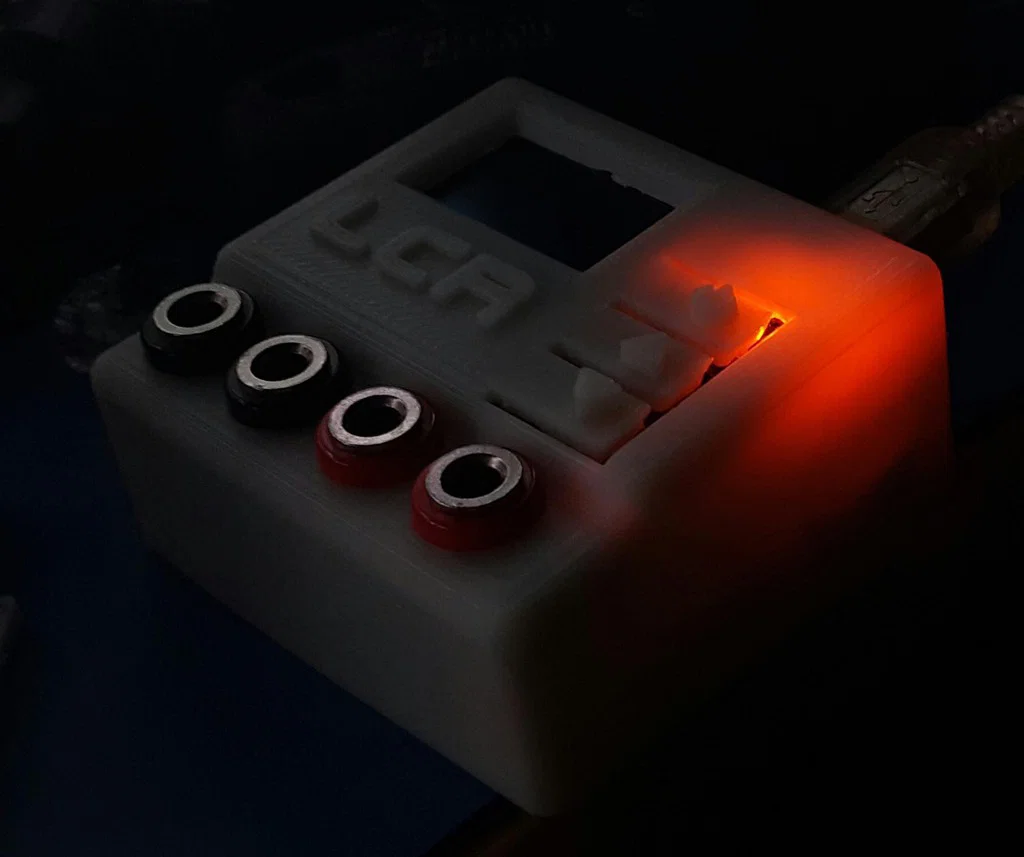

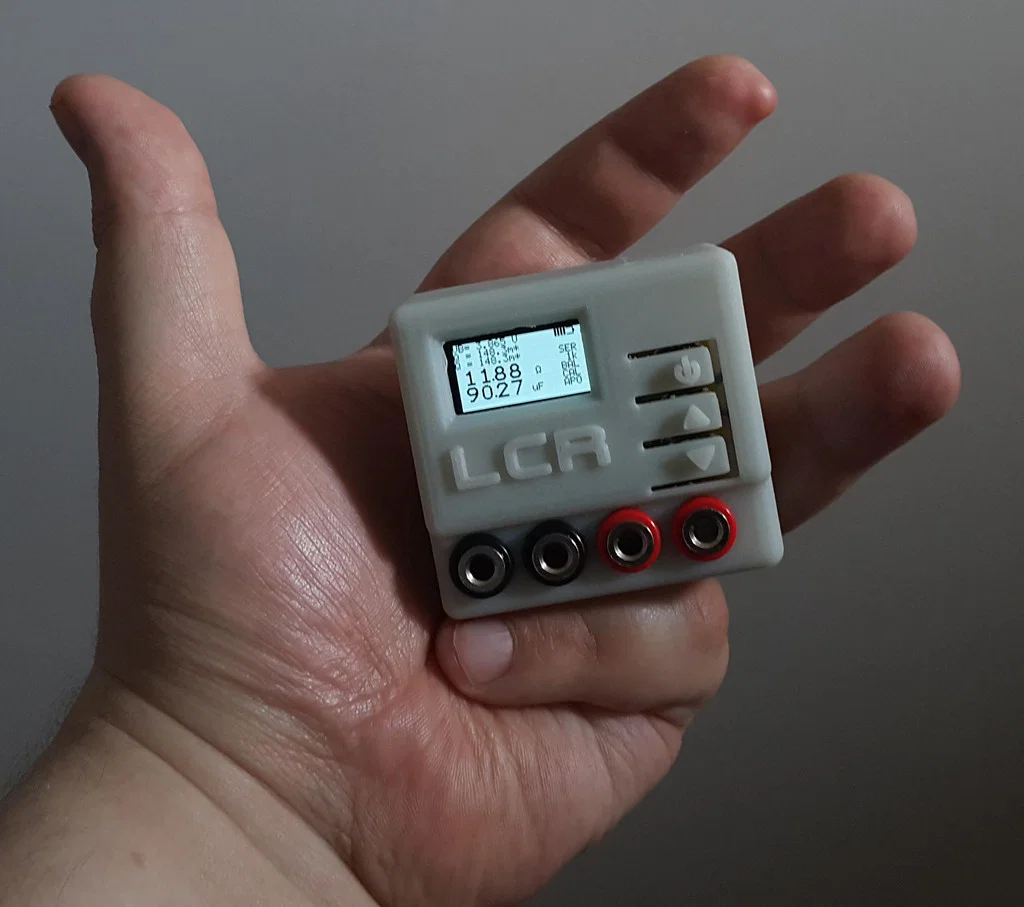

Hộp đựng cho đồng hồ RLC do Nikita Afanasyev thiết kế. Hộp này được làm để vừa với bo mạch PCB do Aleksandar Krstic thiết kế (pcb rev1.0).

Link cho đồng hồ RLC (mô tả sử dụng, sơ đồ mạch, firmware, thảo luận): http://radiokot.ru/circuit/digital/measure/108/

Link cho PCB: http://dirtypcbs.com/view.php?share=6586&accesskey=cad38a0e9484b06ec39b33055847b133

Đây là đồng hồ RLC DIY tốt nhất hiện nay, nên tui strongly suggest mọi người tự làm một cái nếu chưa có đồng hồ RLC xịn nha :)

Có sẵn file nguồn SolidWorks cùng với file STL.

Hướng dẫn

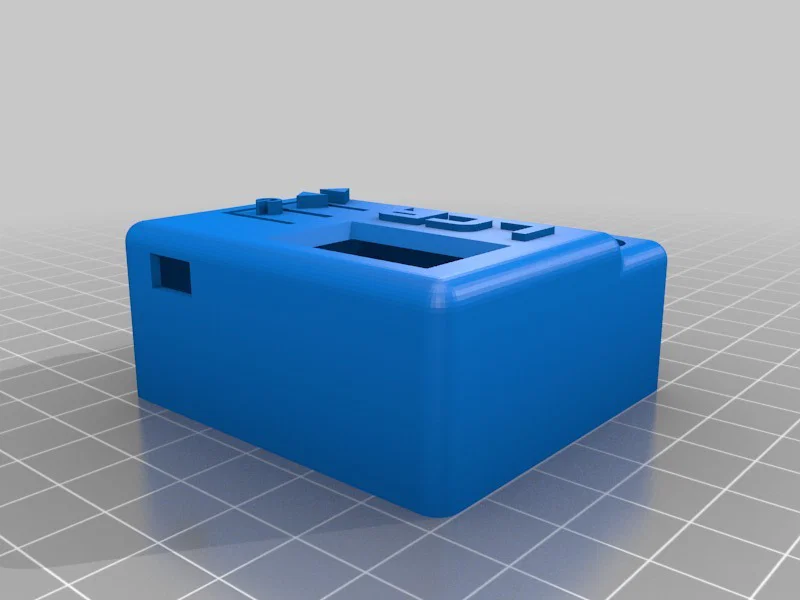

RLC.stl là phần thân chính của hộp. Tui in theo chiều úp mặt trên lên, có support bên trong hộp. Tùy loại máy in mà bạn có thể muốn loại bỏ các chữ nổi trên mặt trên và in úp mặt xuống, sẽ tiết kiệm nhựa hơn, không cần dọn dẹp support mess...

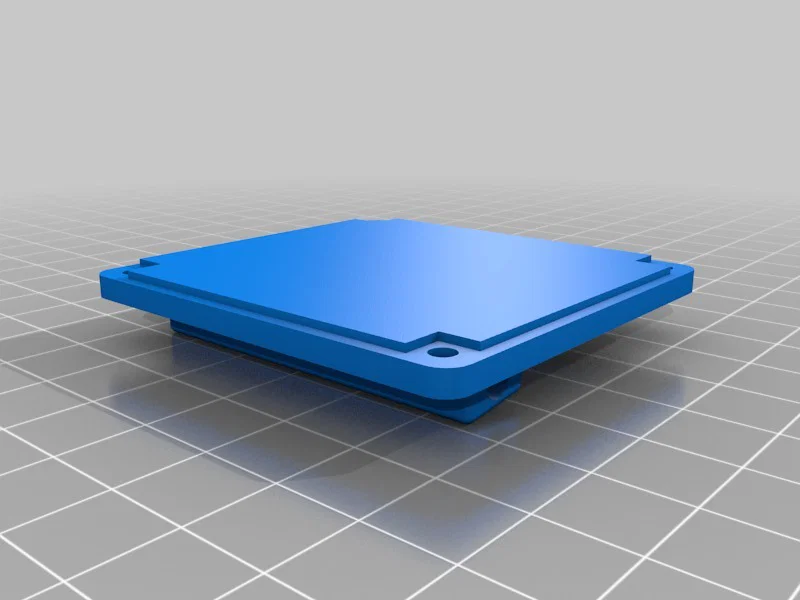

poklopac.stl là nắp đậy dưới của hộp. In nghiêng để có độ bền bản lề tối đa. In với 100% infill (hoặc thấp hơn nếu máy in của bạn chưa được căn chỉnh tốt).

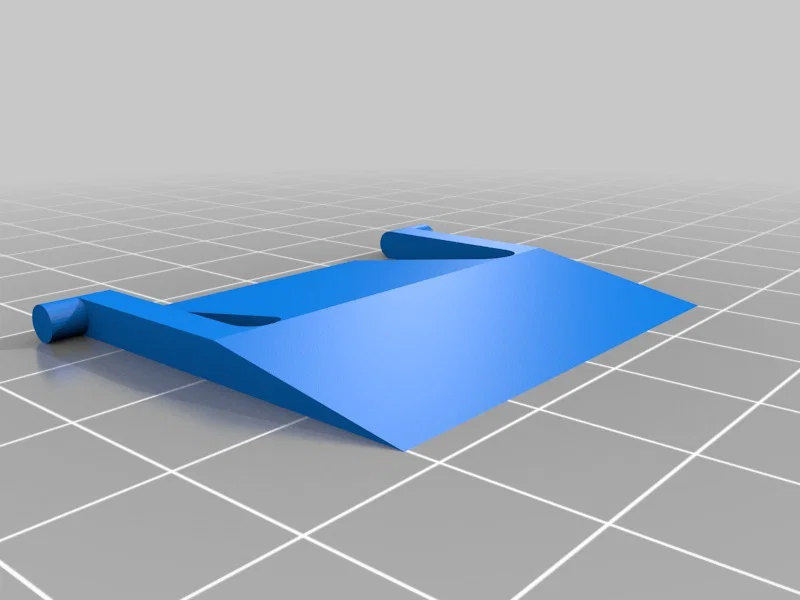

jezik.stl là cái gờ, chân đỡ giúp bạn giữ case đứng lên ở một góc độ nhất định. Nó sẽ khớp vào bản lề trên nắp đậy dưới. Cũng in nghiêng để có độ bền tối đa, nếu in phẳng nó sẽ gãy khi bạn cố gắng gài vào. In với 100% infill (hoặc thấp hơn nếu máy in của bạn chưa được căn chỉnh tốt).

Video cho thấy chức năng của cái gờ (lưu ý đây là bản in trước khi hoàn thiện, nắp đậy dưới được cắt thủ công để tìm đúng kích thước và cái gờ ngắn hơn 5mm so với phiên bản cuối cùng): https://youtu.be/GEYoMIFXufg
