Giá đỡ cuộn dây SV07

Đây là một bản độ thử nghiệm để di chuyển cuộn dây filament nặng ra khỏi đỉnh của máy in SV07, điều này sẽ cải thiện kết quả của việc input shaping và cho phép tương thích khi sử dụng máy sấy filament trong khi in.

Cái này chỉ mới được thử nghiệm trên SV07plus nhưng nên tương thích với SV07. Bản độ này sử dụng bộ kit nâng cấp ống dẫn khí Bowden kiểu Ender3 giá rẻ, đi kèm với ống PTFE, khớp nối ống M6 và khớp nối ống M10.

Các mô hình đi kèm:

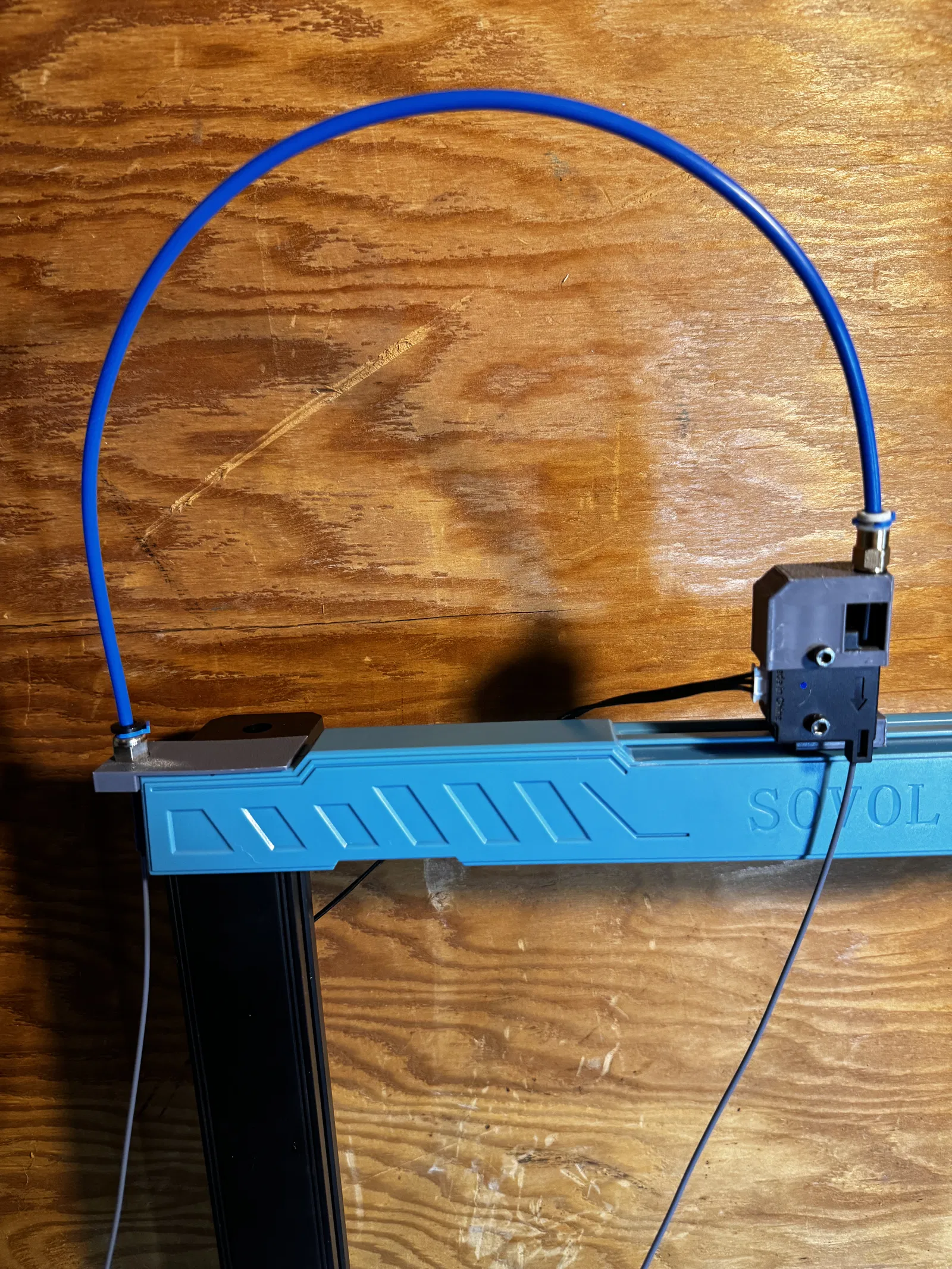

Sensor mount: Gắn vào vị trí đỉnh máy nơi có giá đỡ cuộn dây, và bạn có thể bắt vít cảm biến phát hiện hết dây vào đó bằng ốc đi kèm.

Sensor hat: Gắn lên trên cảm biến phát hiện hết dây, bắt vít bằng ốc trên cùng của cảm biến, có điểm gắn cho khớp nối PTFE M6 và có cửa sổ để dẫn và di chuyển dây filament qua cảm biến.

PTFE Mount: Một bộ phận ép khớp vào vị trí đỉnh của thanh ray Z bên trái hoặc bên phải và có điểm gắn cho khớp nối PTFE M10.

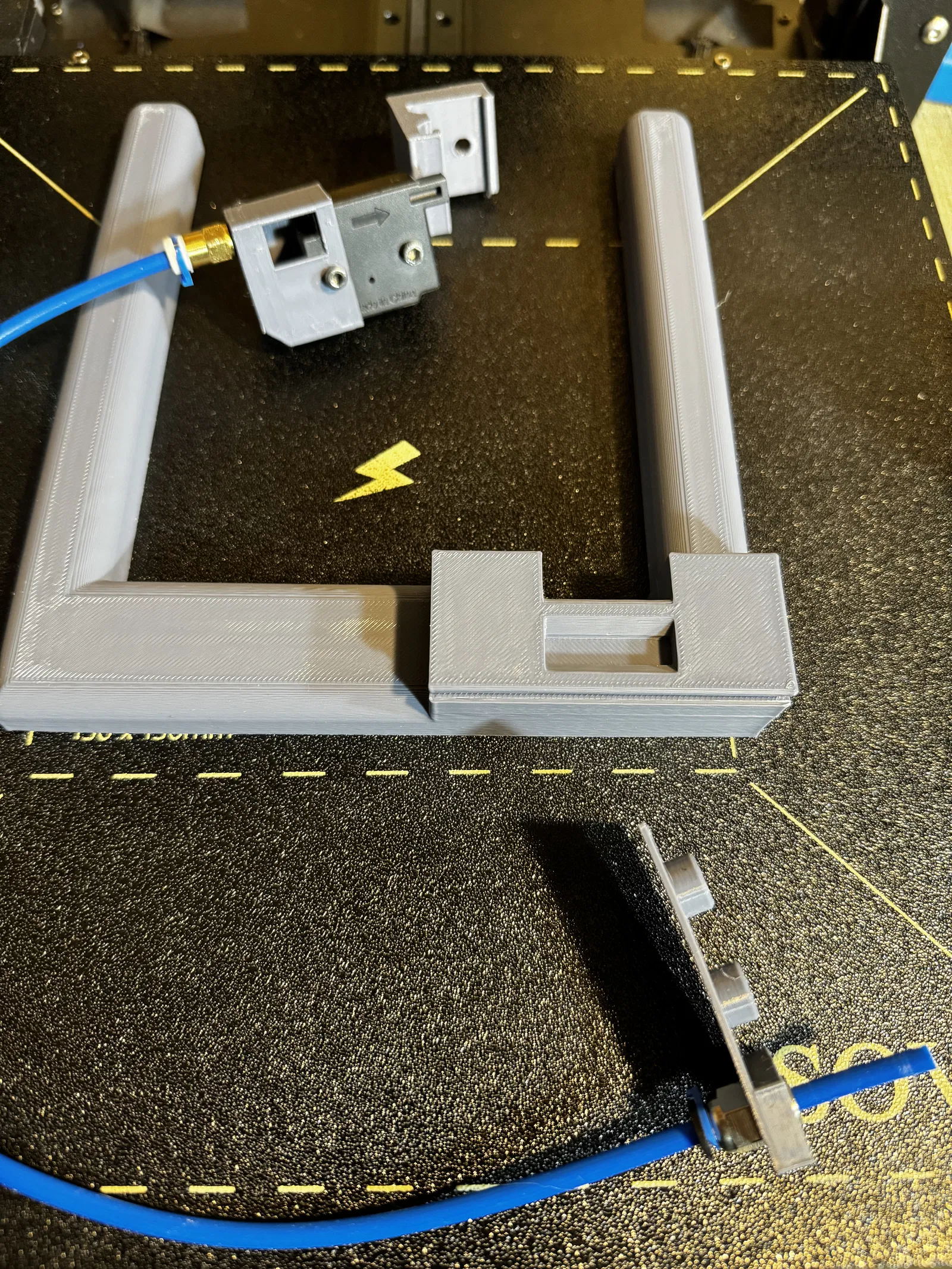

Các mô hình trước đó nằm trong một tệp 3MF duy nhất và có thể được in riêng lẻ hoặc trên một mặt phẳng.

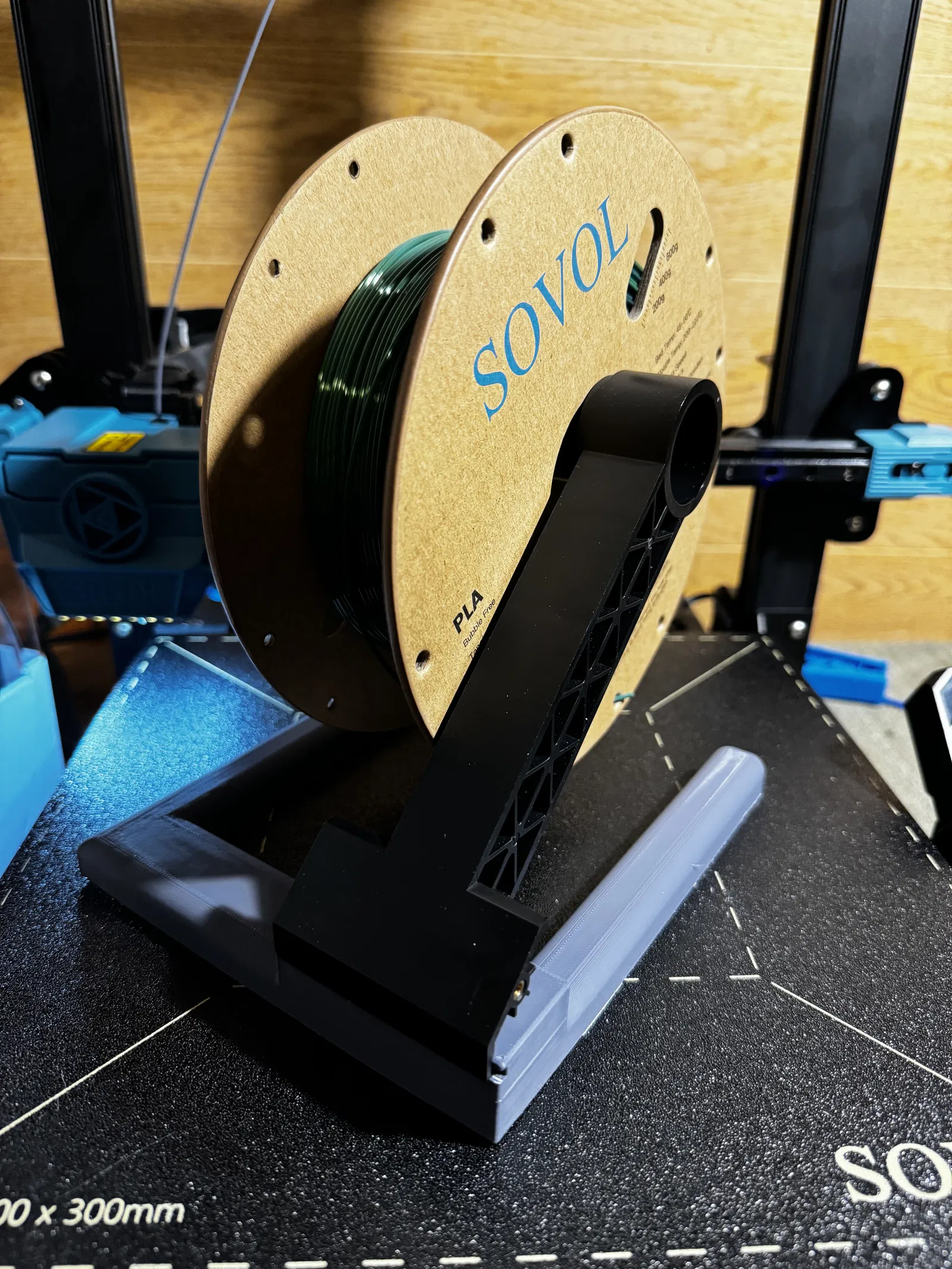

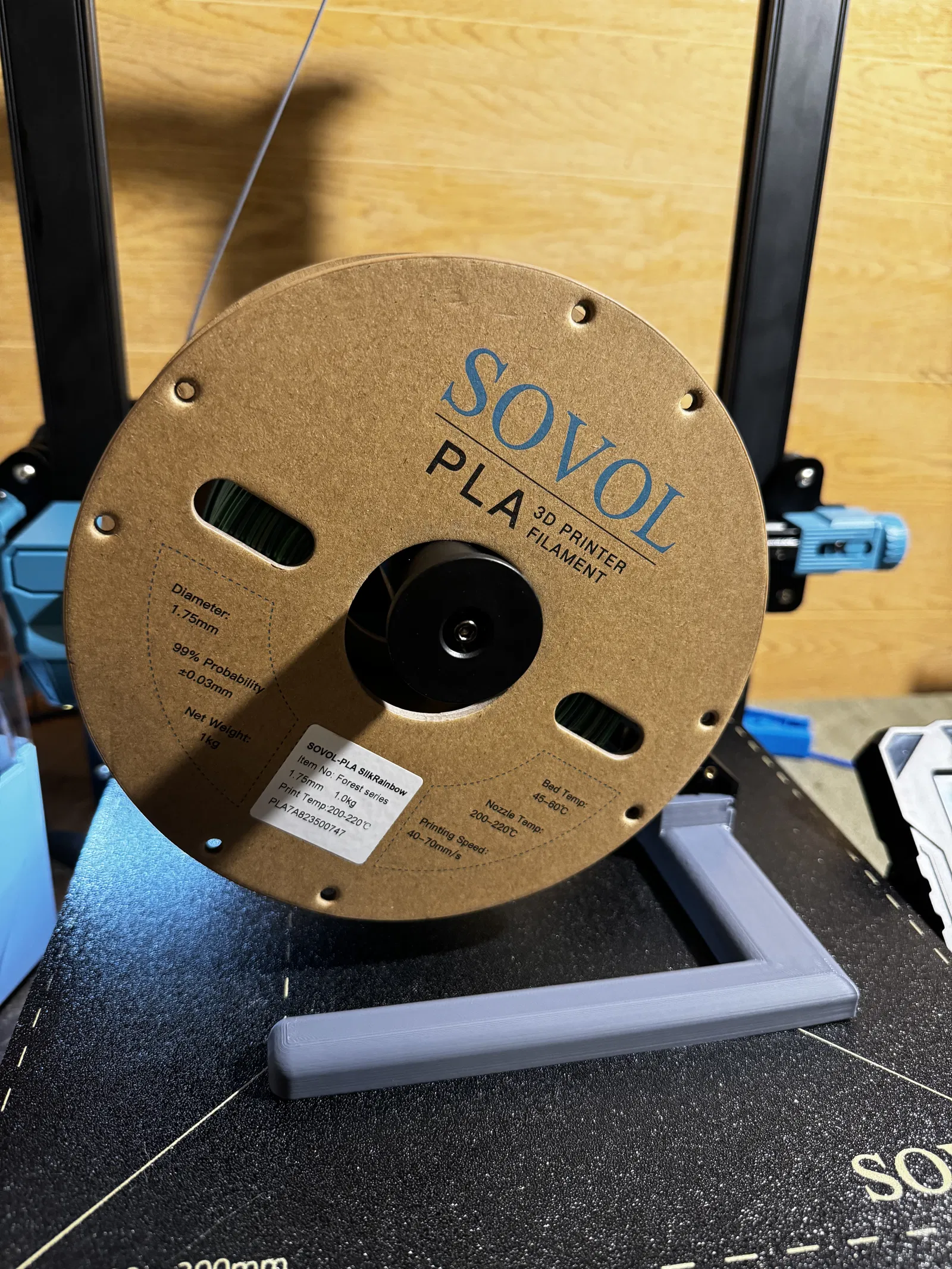

Spool Mount: Là một đế đỡ có thể sử dụng với giá đỡ cuộn dây sau khi nó được tháo ra khỏi đỉnh máy in. Nó gắn vào vị trí just like trên máy in và có một lỗ bắt vít tùy chọn, nhưng tôi thấy không cần thiết. Mô hình này được hỗ trợ sẵn và hỗ trợ giả định chiều cao lớp là 0.2mm và có thể bóc ra khi in xong.

Lưu ý: Mọi thứ tôi thử nghiệm đều ở chiều cao lớp 0.2mm và sử dụng brim để đảm bảo mọi bộ phận đều phẳng khi lấy ra khỏi máy in. Trong tương lai, tôi có thể cập nhật mô hình PTFE Mount với một khớp nối M10 có thể xoay để tương thích tốt hơn ở chiều cao tối đa của máy in. Ngoài ra, với khớp nối PTFE M10, ống PTFE có thể được đẩy sâu hơn vào khớp nối để linh hoạt hơn về vị trí đặt giá đỡ cuộn dây.

Lắp ráp: Các khớp nối PTFE chỉ cần vặn vào các bộ phận nhựa và mọi thứ đều được cắt lát trong Orcaslicer với tùy chọn “Precise wall(experimental)”. Nếu bạn không sử dụng Orcaslicer, bạn sẽ phải thu nhỏ XY theo -0.10 đến -0.15 bằng cách sử dụng “Horizontal Expansion” trong Cura hoặc “XY Size Compensation” trong Prusaslicer. "PTFE Mount" là một bản in thử nghiệm tốt để điều chỉnh mức độ mở rộng XY cần thiết.

Để lại bình luận nếu bạn gặp bất kỳ sự cố hoặc đề xuất sửa đổi nào, tôi có thể cập nhật các mô hình hoặc bổ sung thêm các biến thể trong tương lai. Chúc các bạn in vui vẻ.
