Vỏ Case Máy Tính Để Bàn Retro cho Raspberry Pi

Mẫu này hiện đã lỗi thời. Xem phiên bản V2 tại đây**!**

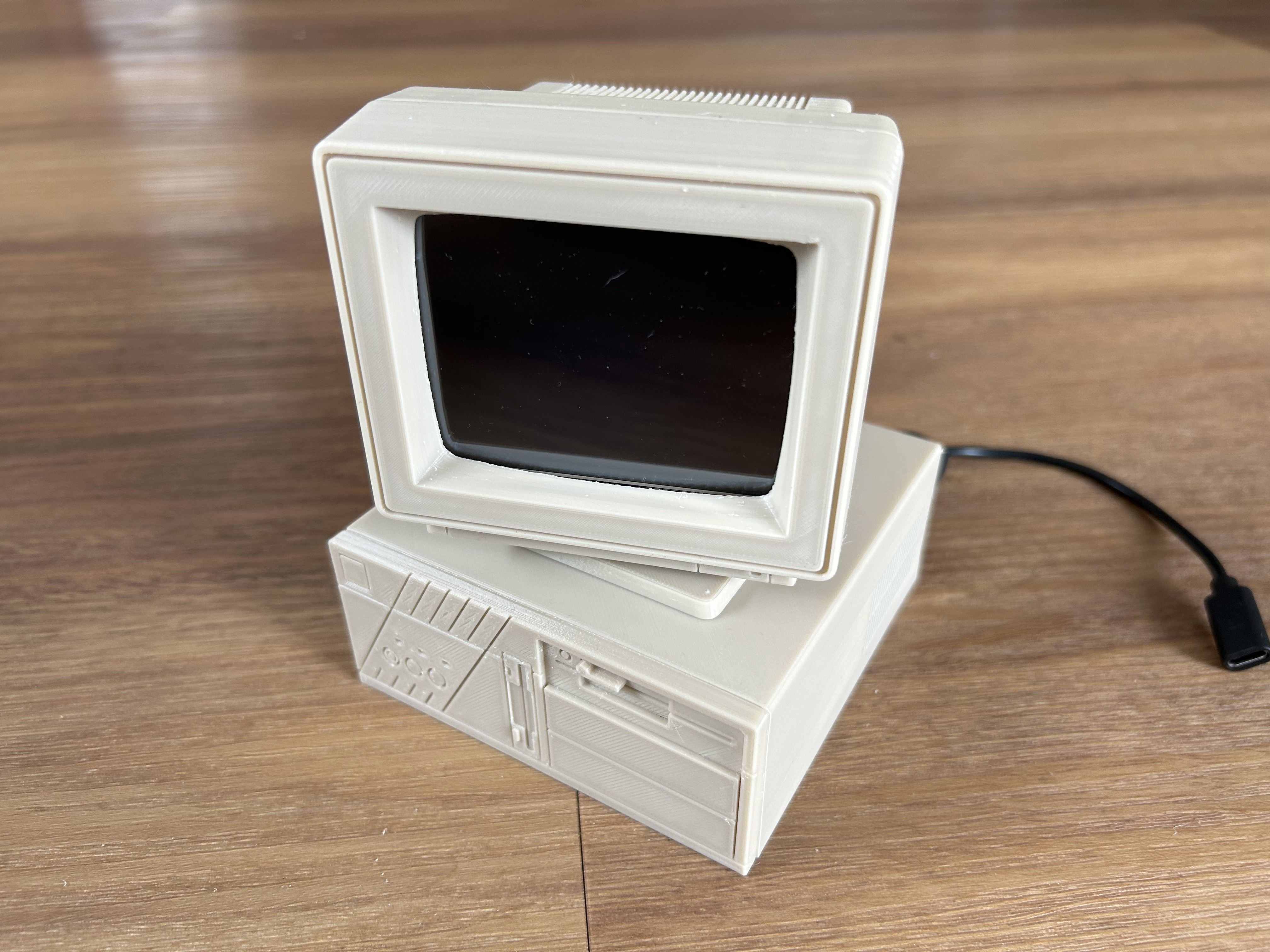

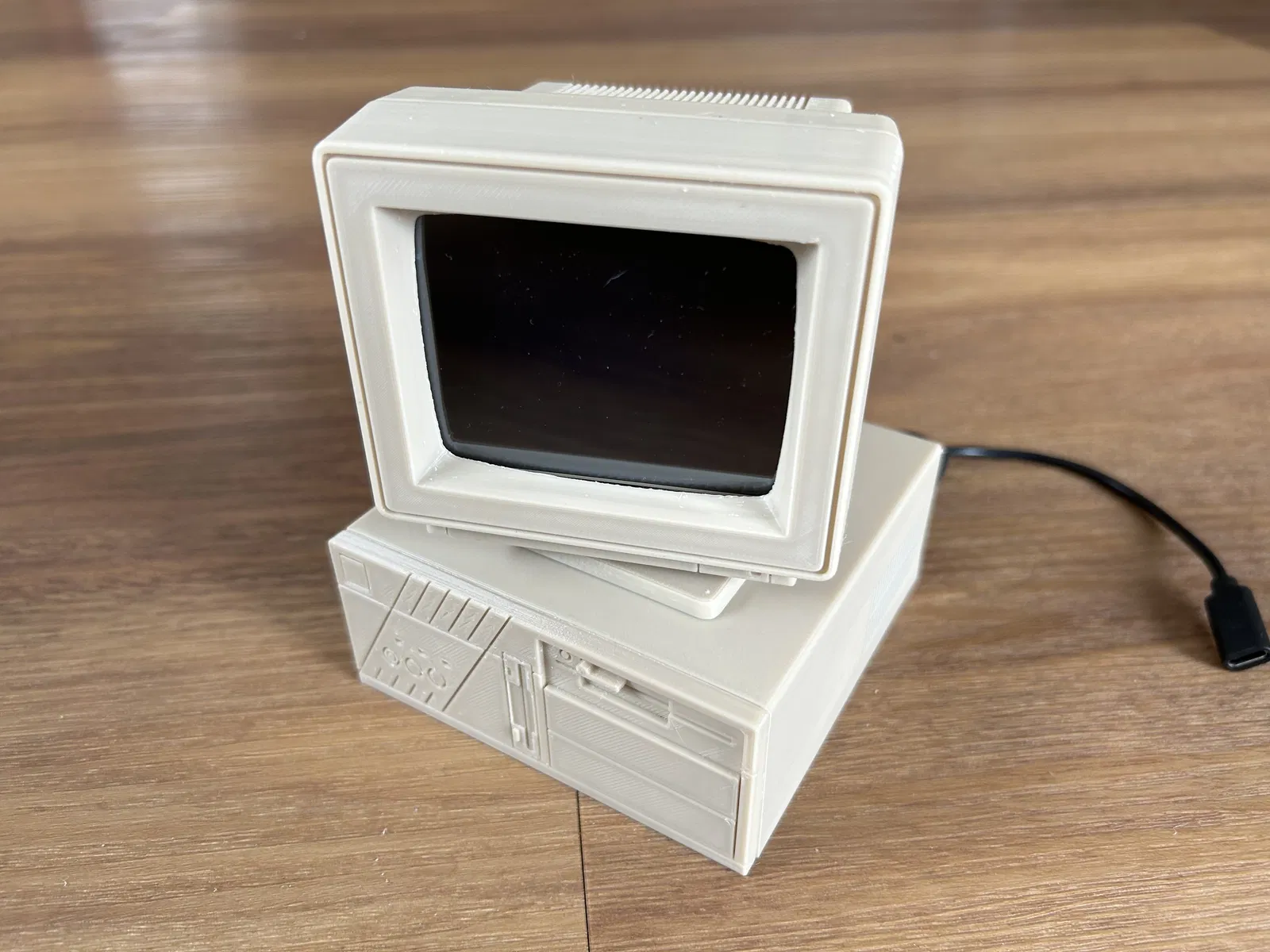

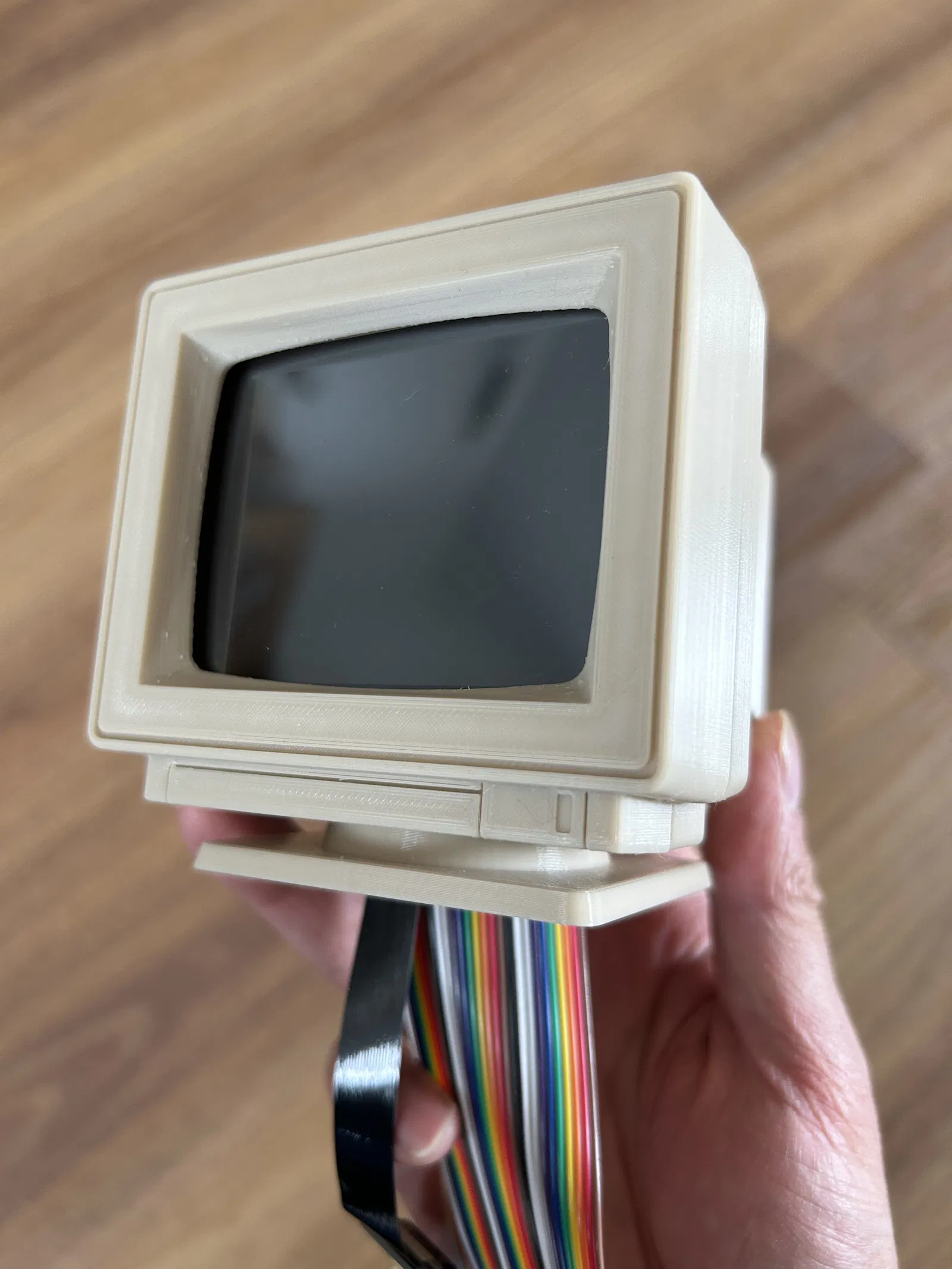

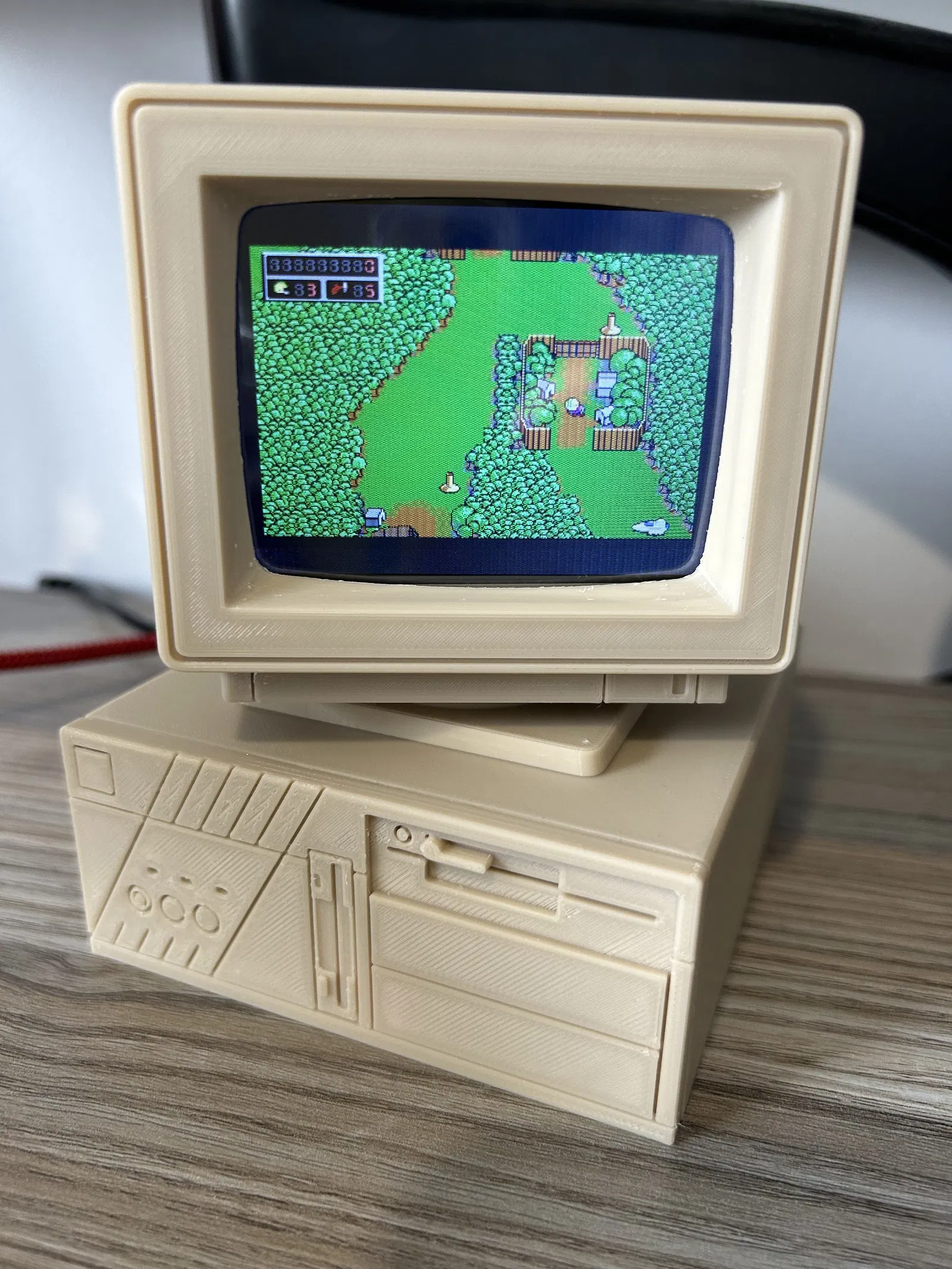

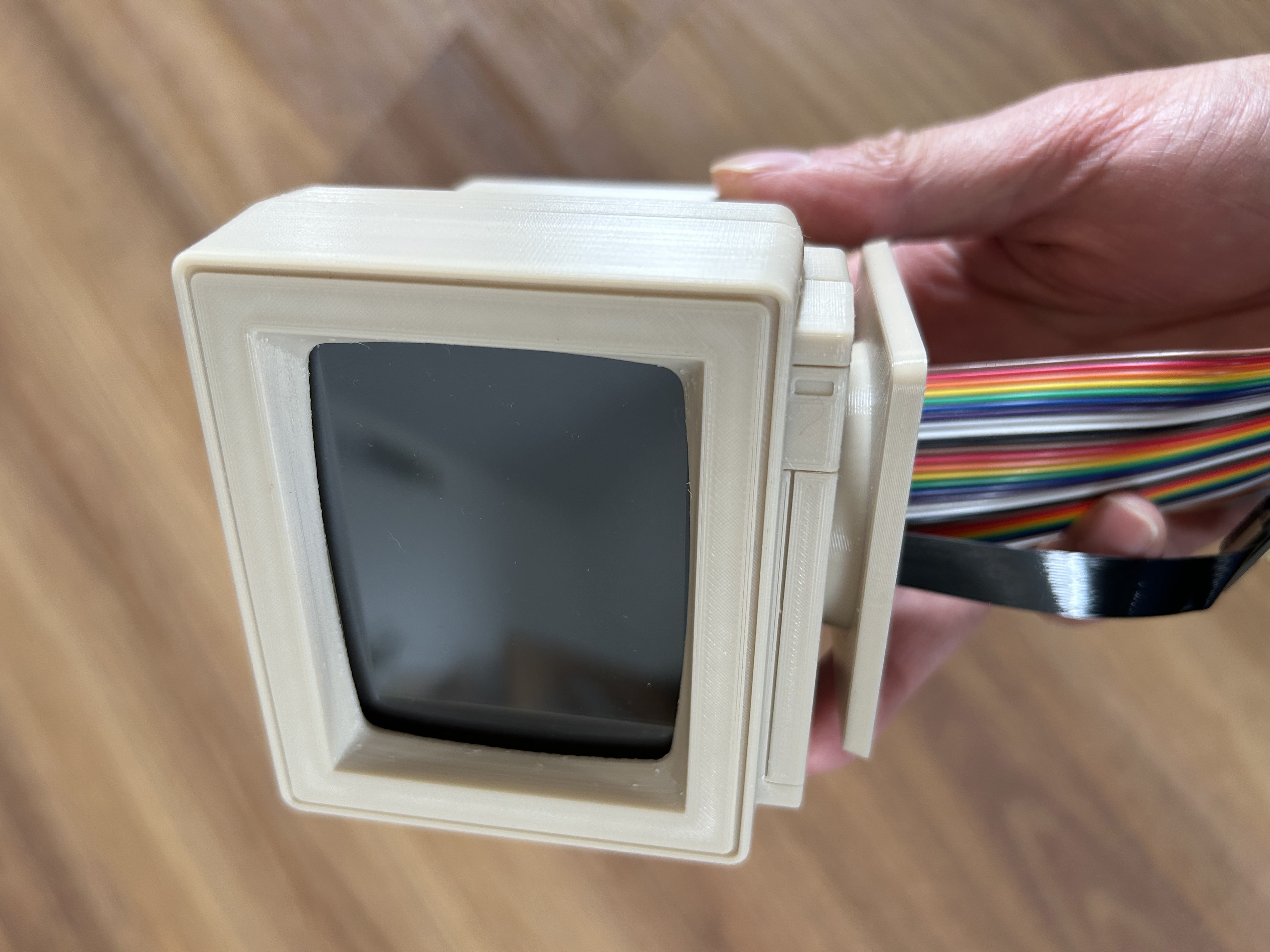

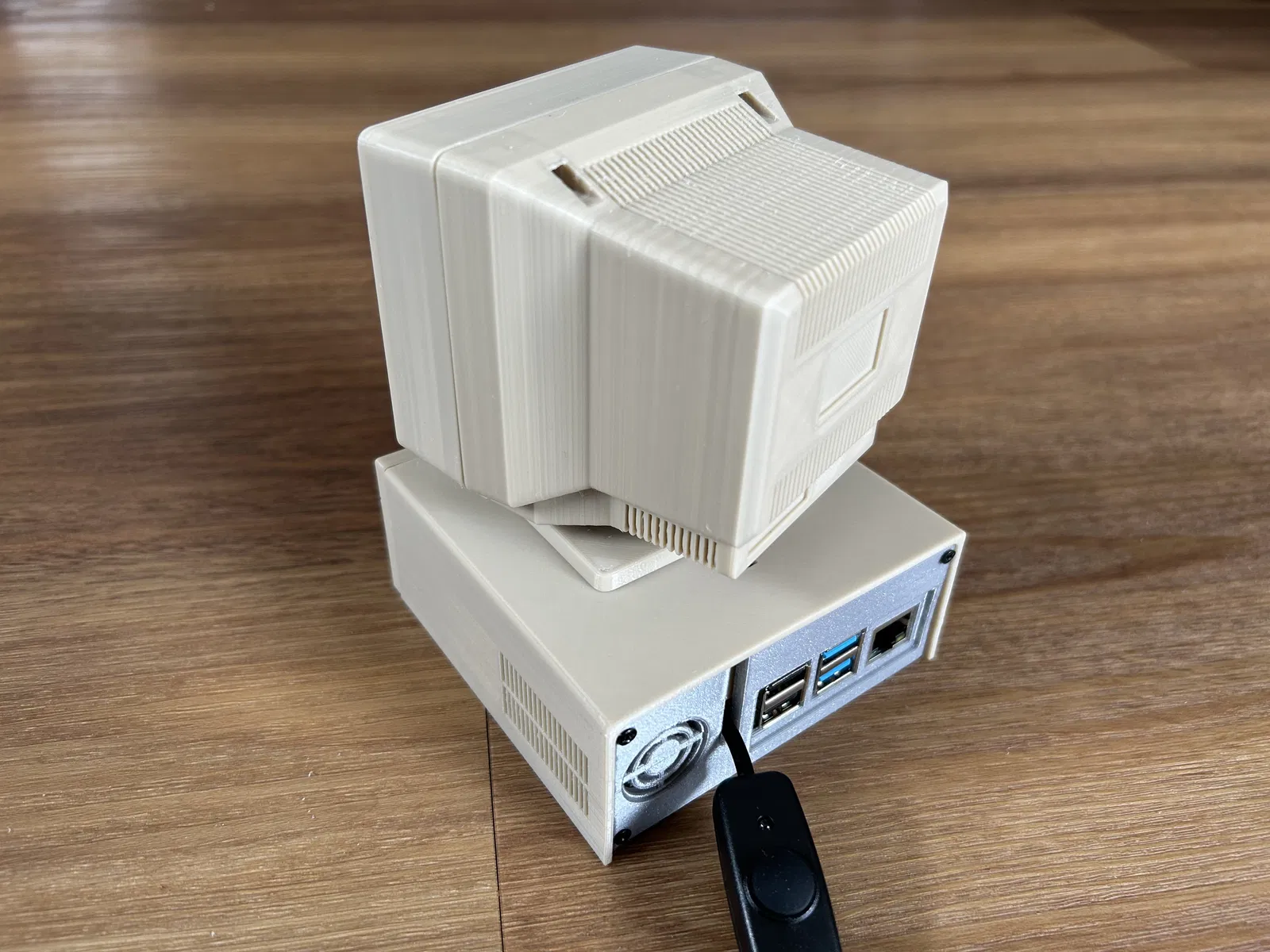

Case kiểu máy tính để bàn Retro dựa trên máy tính 286 cũ mà tôi đã lớn lên cùng. Được thiết kế để vừa cho Pi 4B với màn hình LCD HDMI MPI3508 3.5 inch.

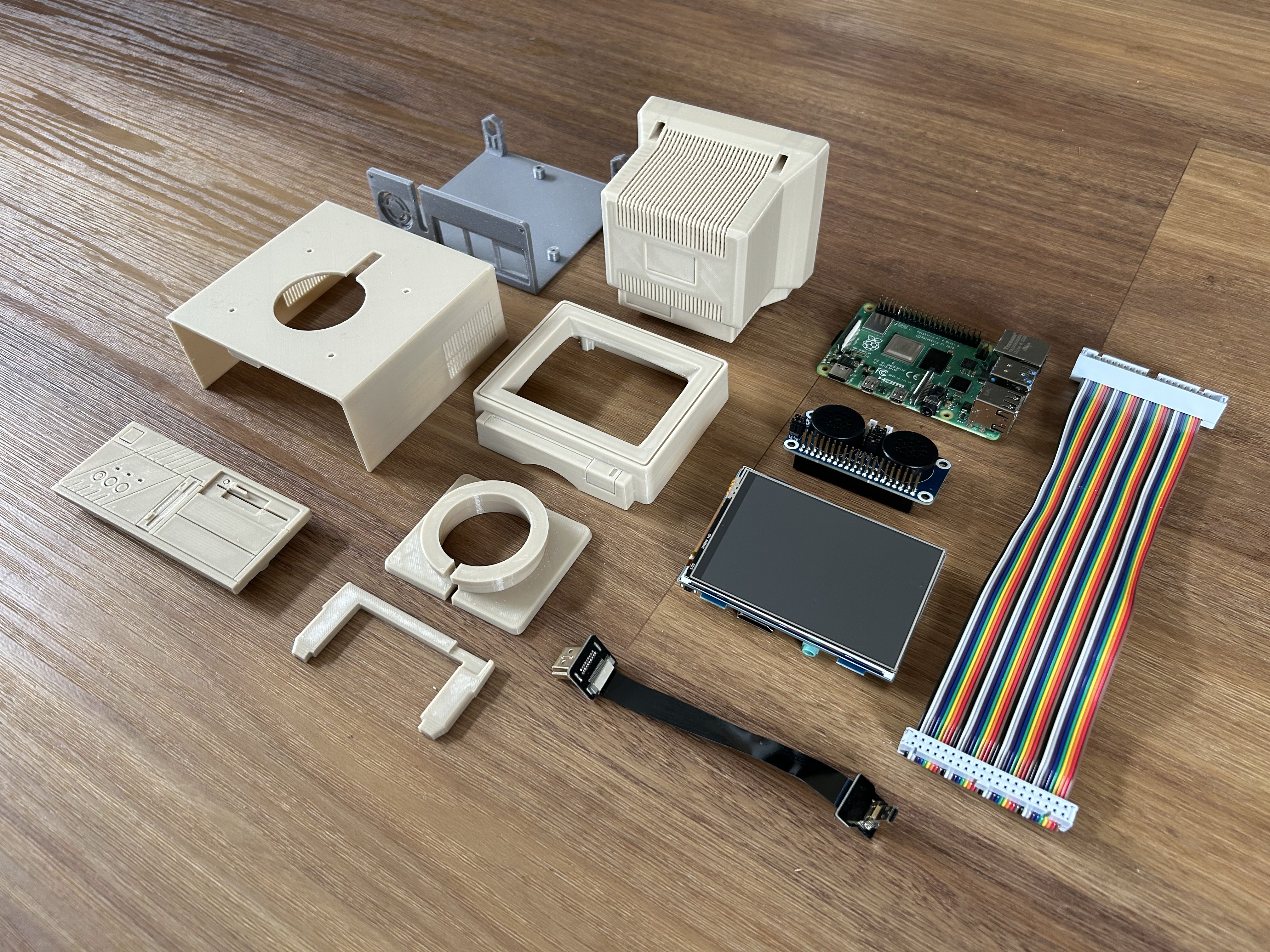

Ngoài bản in, bạn sẽ cần:

• Raspberry Pi 4B

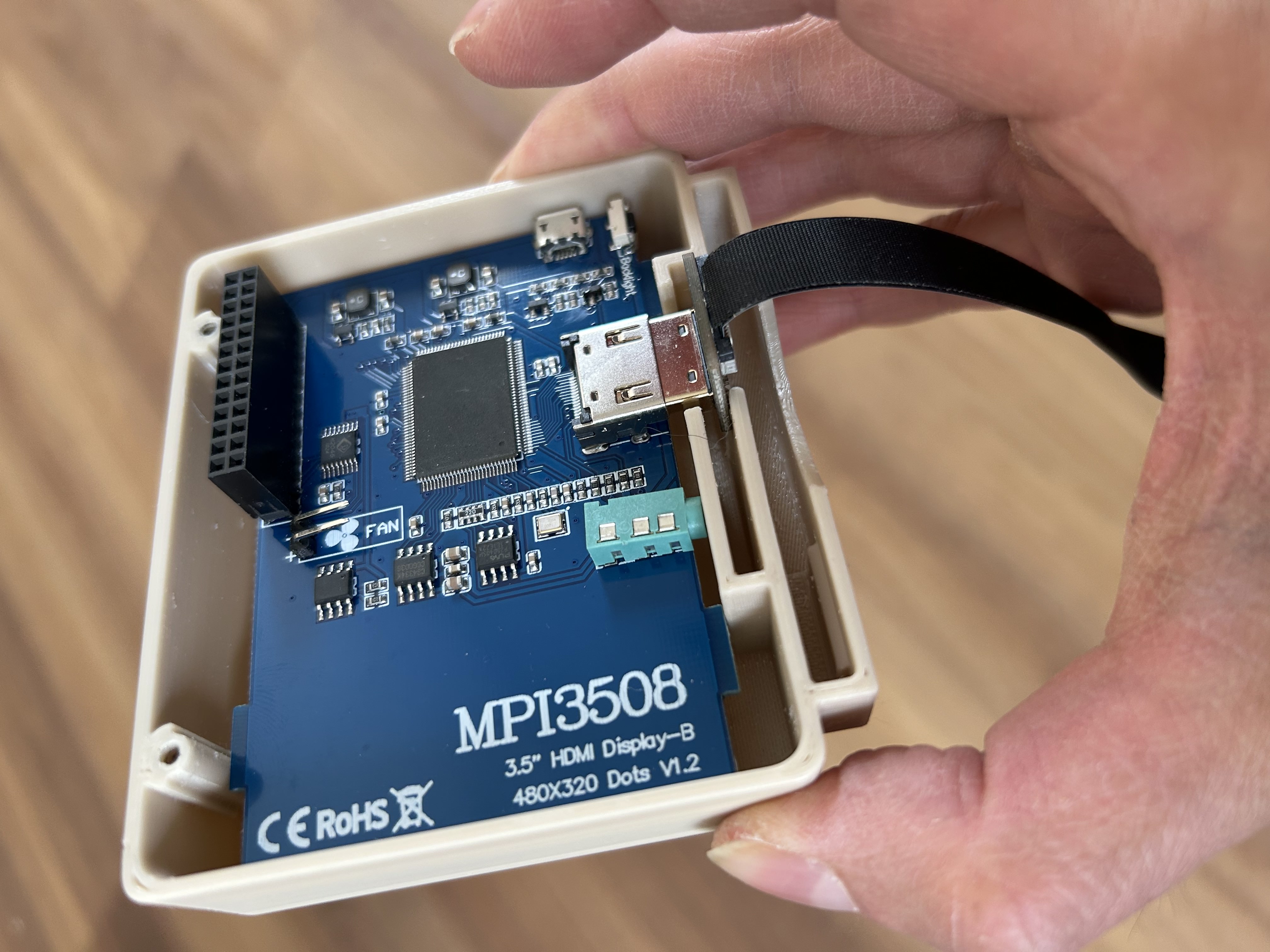

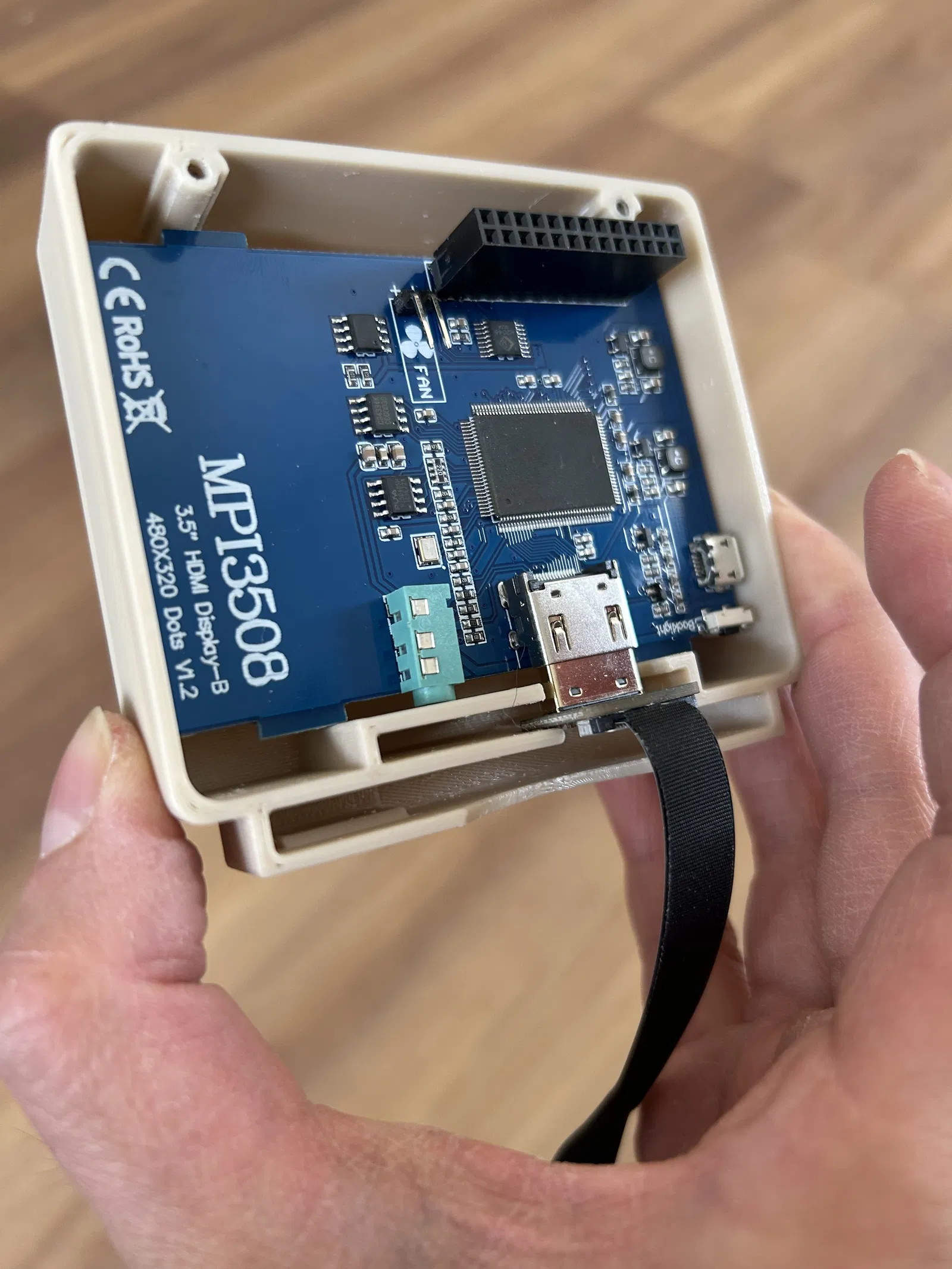

• Màn hình LCD HDMI MPI3508 3.5 inch (như cái này)
• Cáp dẹt HDMI (như cái này). Tôi đã dùng cáp D2 + A2 + 15cm từ link.
• Cáp mở rộng GPIO 40 pin (như cái này)

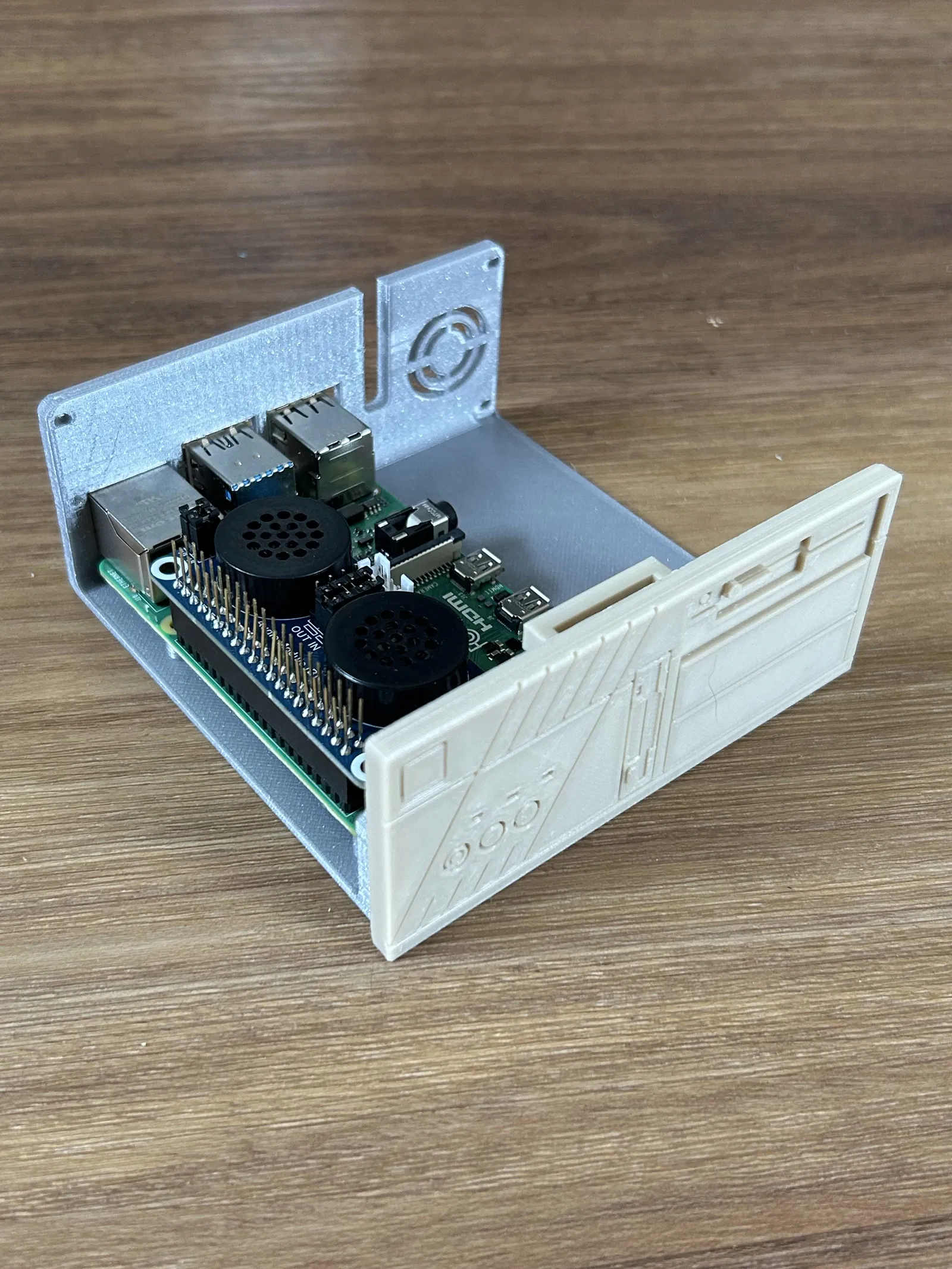

• 4 ốc M2.5x5 để cố định Pi vào đế máy tính
• 4 ốc M2.5x5 để cố định case máy tính vào đế màn hình
• 3 ốc M2.5x8 để cố định case máy tính vào đế máy tính
• 2 ốc M2.5x8 cho màn hình

Tùy chọn:

• Bo mạch mở rộng loa Pi (như cái này).

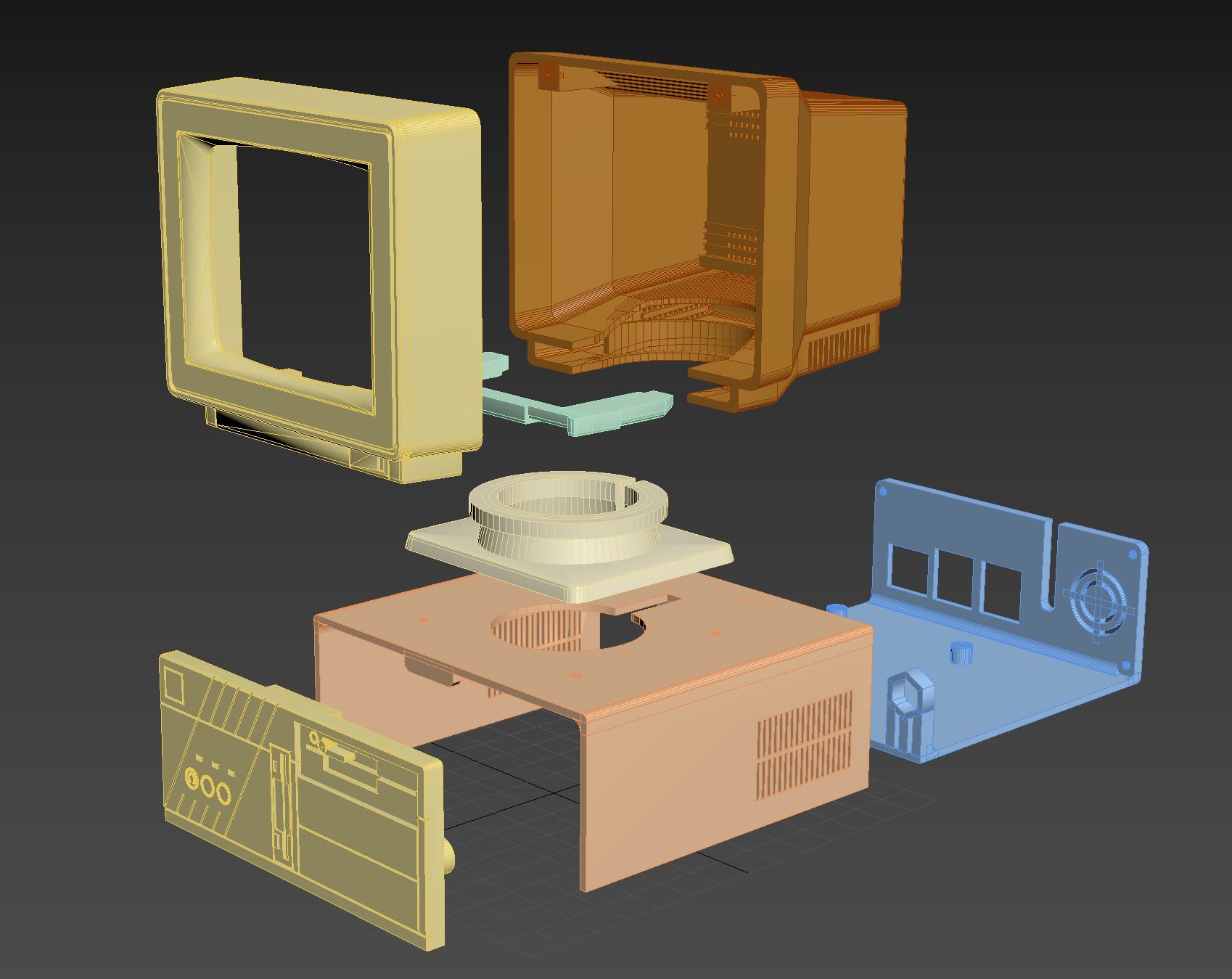

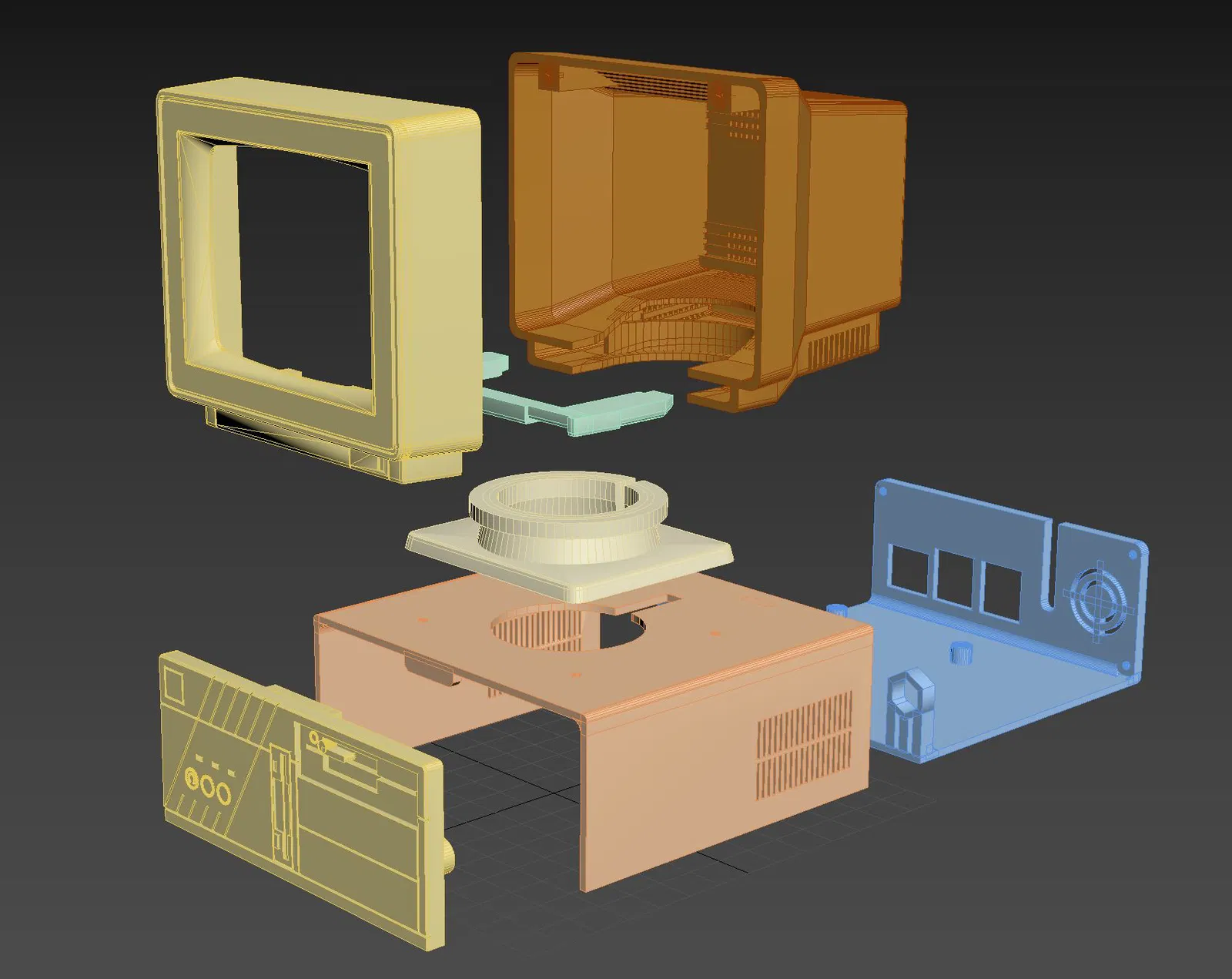

Tất cả các bộ phận trừ đầu nối màn hình đều cần in có hỗ trợ. Tôi đã dùng PLA màu trắng xương của eSun nhưng lựa chọn màu be tương tự ở chỗ tôi khá hạn chế.

Ghi chú cấu hình hệ điều hành:

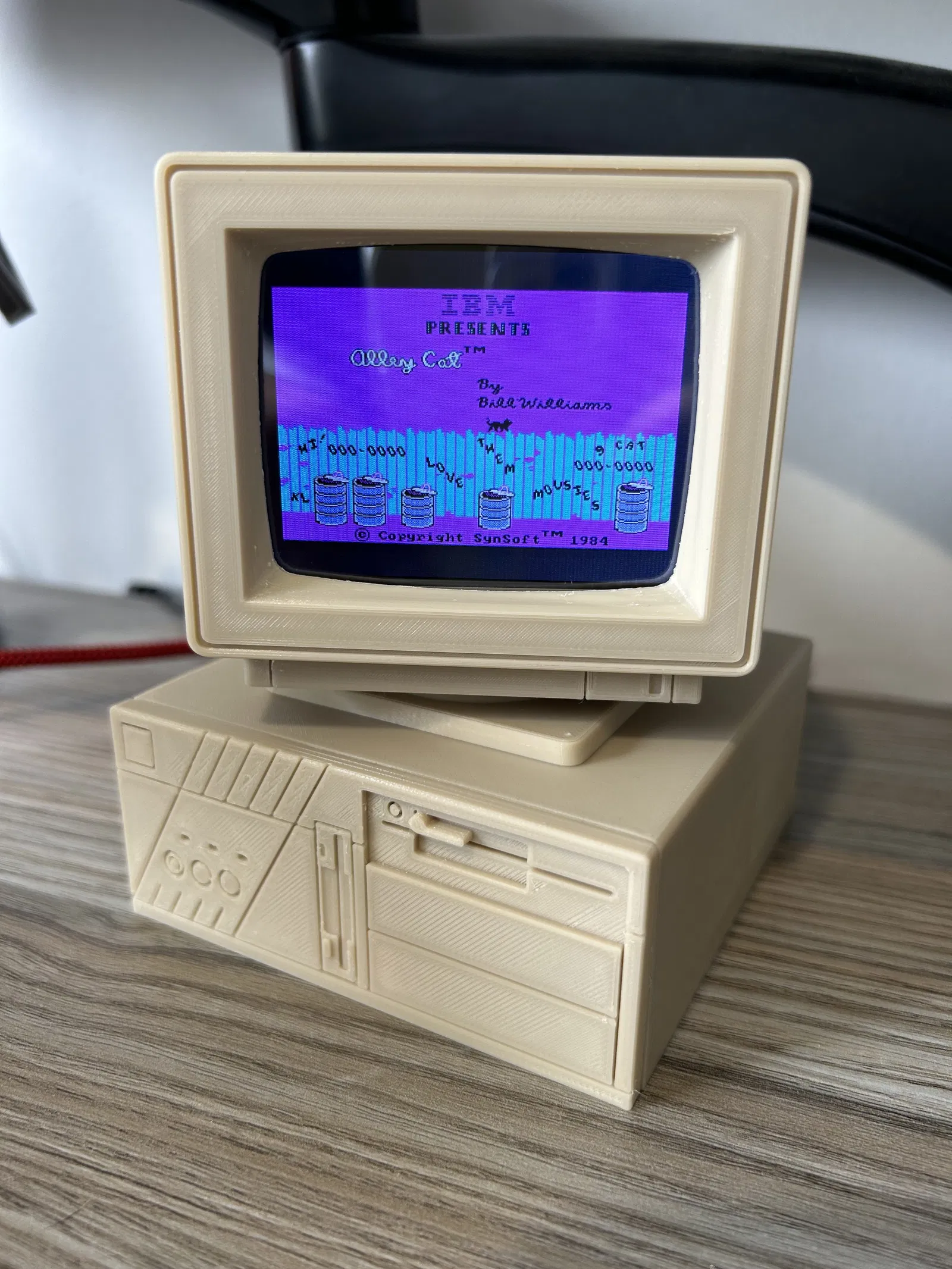

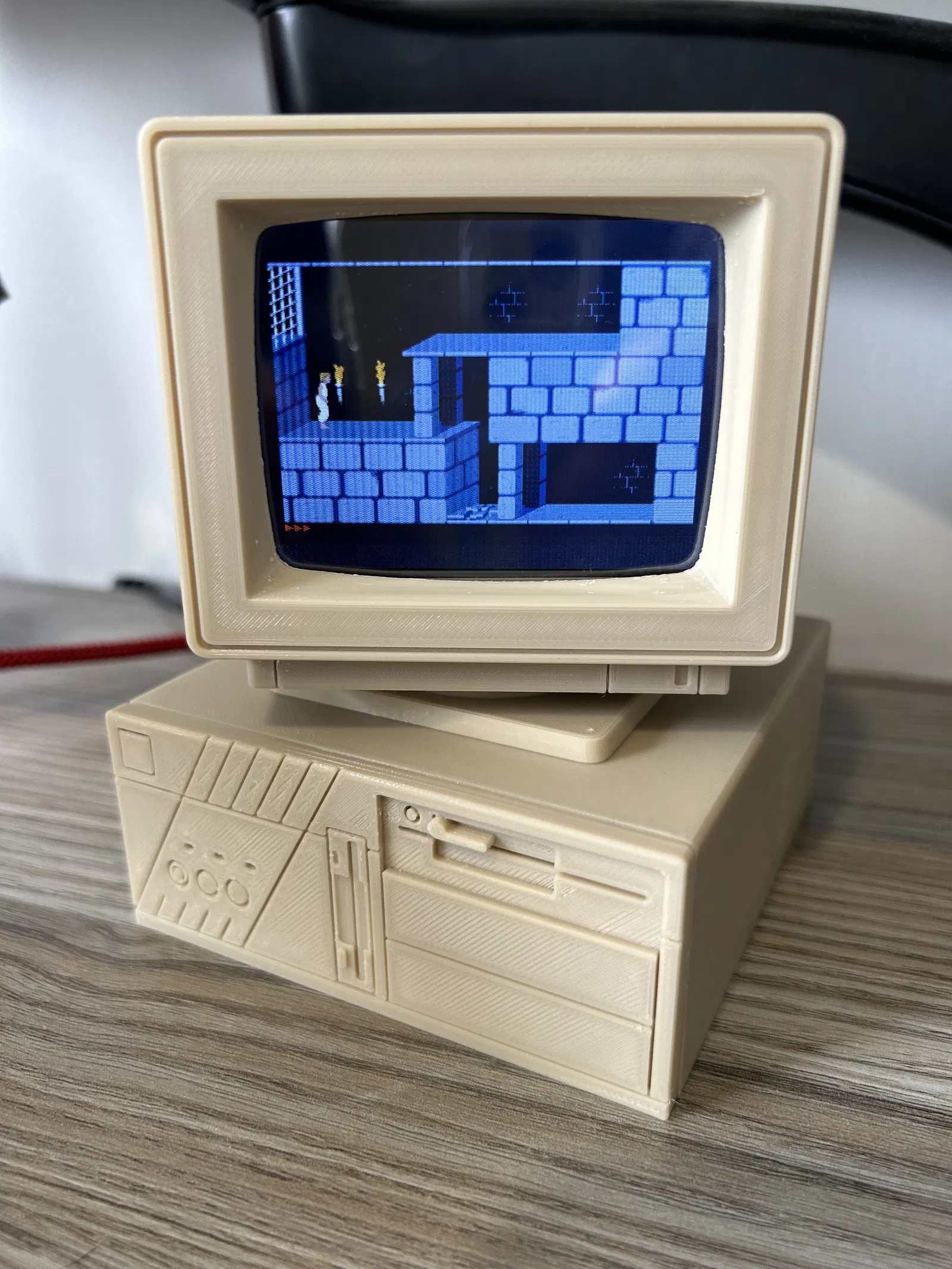

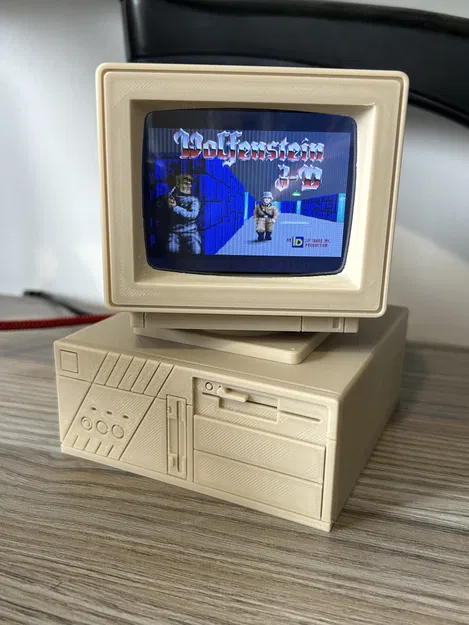

Tôi đã làm theo hướng dẫn này của @Hypn để Pi khởi động vào DOSbox với màn hình chờ retro.

Tôi đang chạy DOSbox trên Debian Bullseye (Tại thời điểm viết bài, tôi không thể làm cho màn hình chờ tùy chỉnh hoạt động trên Bookworm). Tôi đã sử dụng các giá trị sau trong /boot/config để đầu ra khớp với màn hình:

overscan_left=20 overscan_right=60

Sau khi cài đặt trình điều khiển màn hình LCD-show, hãy thêm dòng sau vào phần [all] trong /boot/config để xoay màn hình theo hướng chính xác:

dtoverlay=tft35a:rotate=270

NHẬT KÝ THAY ĐỔI

26 tháng 12 năm 2023

• Thêm link đến V2
• Thêm dòng /boot/config để xoay màn hình
• Thêm nhãn dán mặt trước
