Ống dẫn quạt Bambu X1 X1C P1P

Coi chừng!

Có vẻ như Bambu đã sử dụng ba kích thước tản nhiệt khác nhau kể từ lần phát hành đầu tiên...

Một bộ tản nhiệt 35x18mm cho mẫu X1C. (trường hợp của tôi)

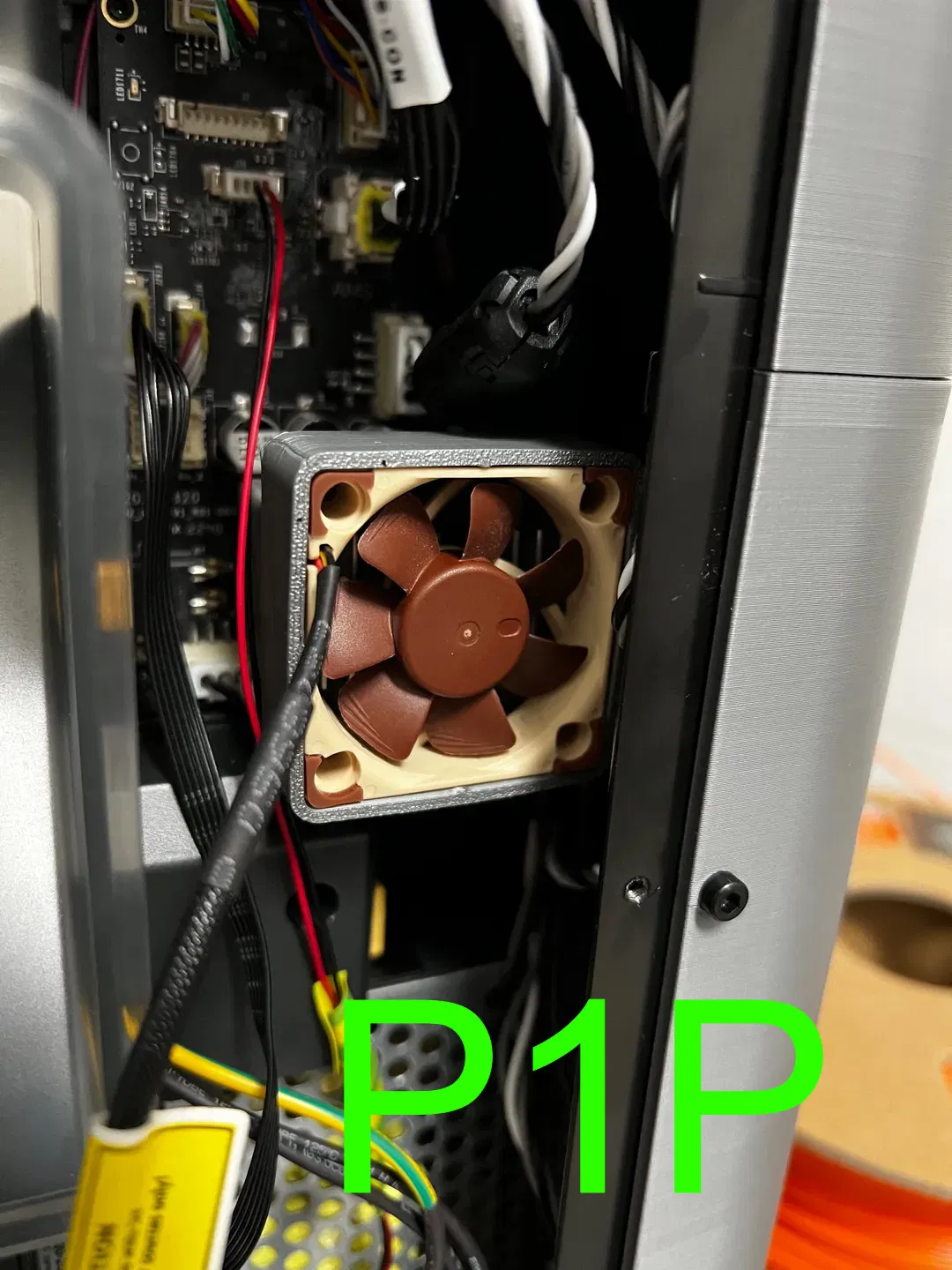

Một bộ tản nhiệt 39x22mm cho mẫu P1P. (đã xác nhận bởi một chủ sở hữu P1P, cảm ơn Oniiz)

**Một bộ tản nhiệt 38x20mm được báo cáo bởi người dùng trên P1P vào khoảng tháng 3 năm 2023 (Vui lòng xác nhận ngày đặt hàng và mẫu, cảm ơn)

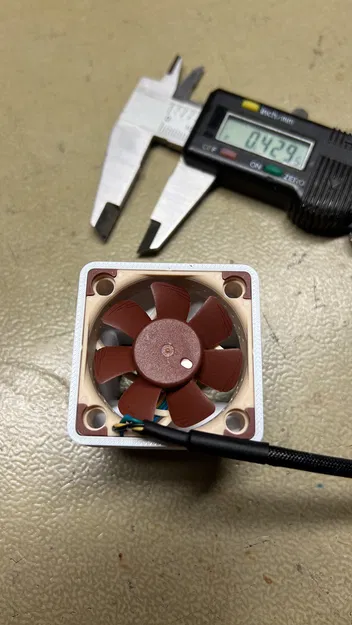

Rất nên đo kích thước bộ tản nhiệt của bạn để in đúng bộ phận.

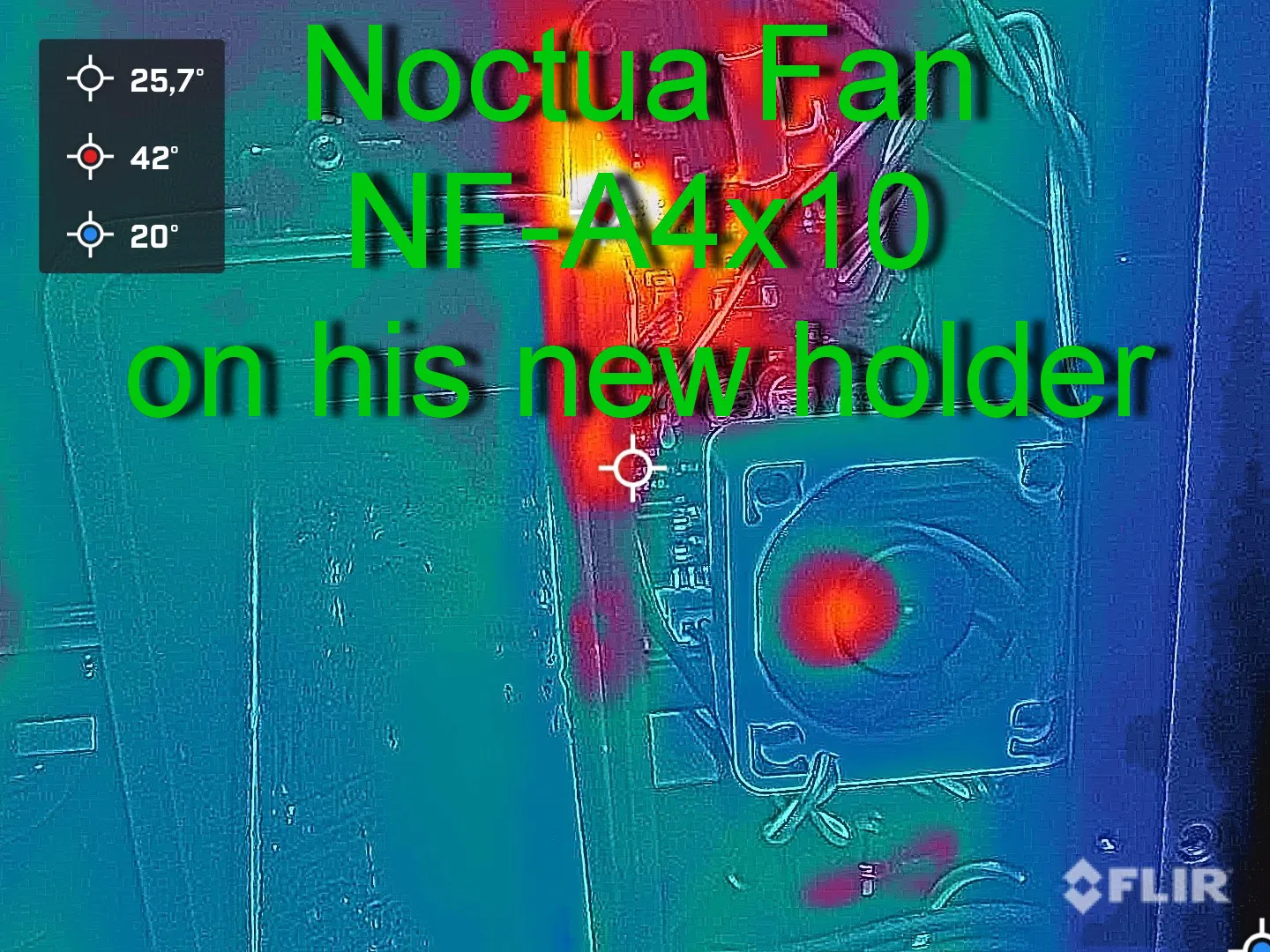

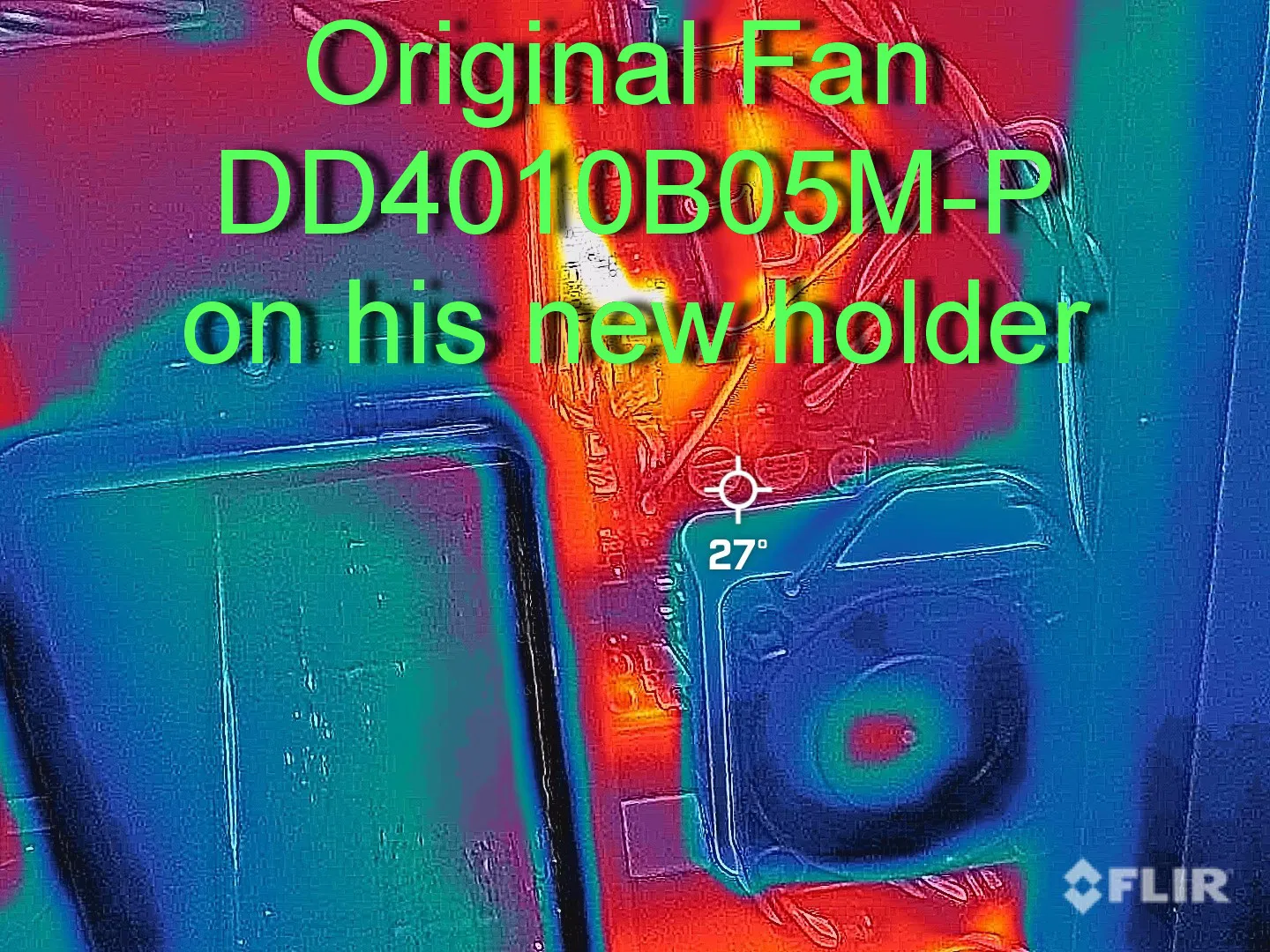

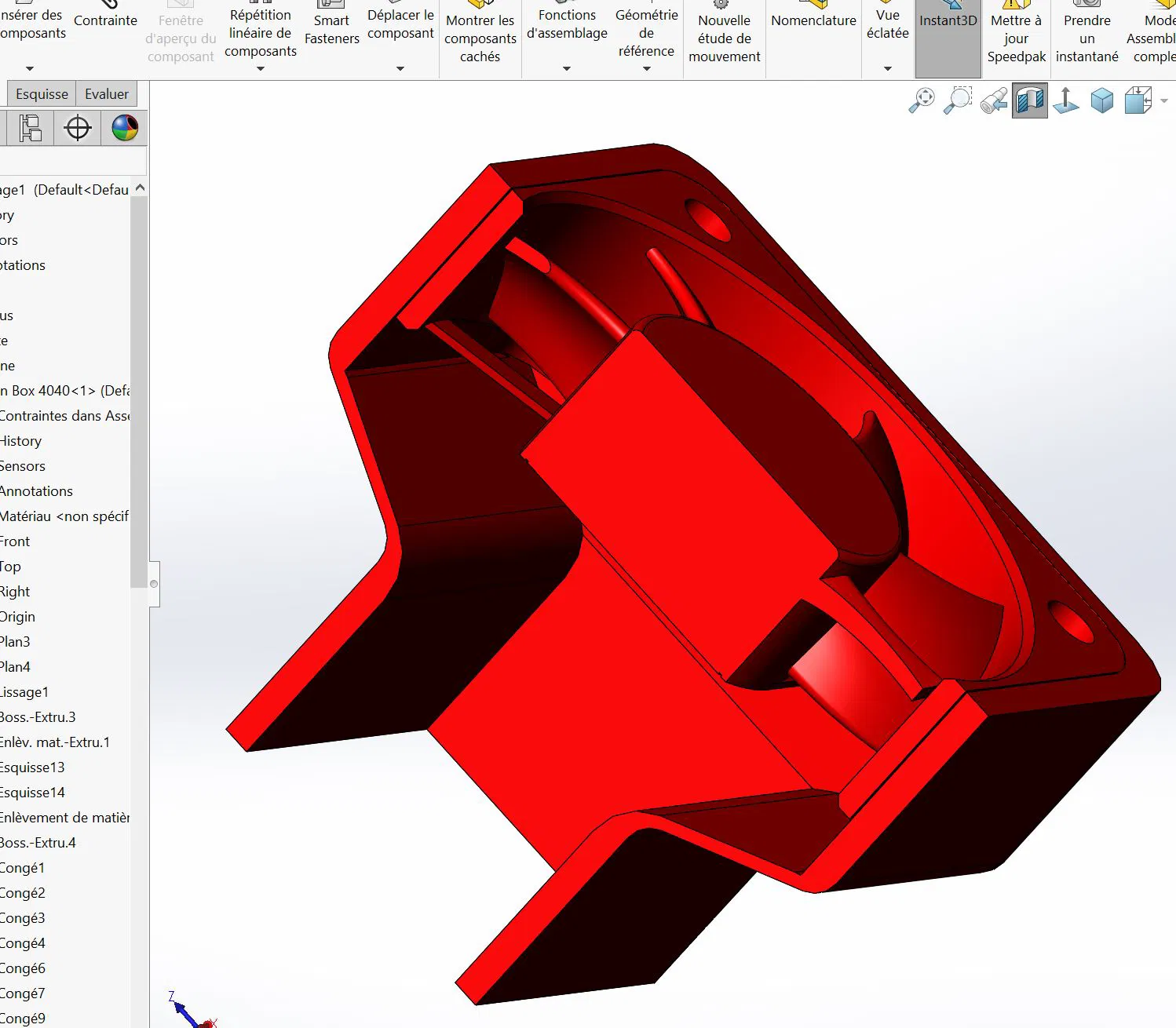

Đã thêm các lỗ thông hơi để đảm bảo tản nhiệt tốt cho phía trên bên trái của Bo mạch MC (xem điểm nóng (màu đỏ/cam) ở phía trên bên trái)

Không cần dụng cụ hoặc ốc vít đặc biệt! (chỉ cần các dụng cụ đi kèm với máy in) Chỉ cần hàn cho hộp quạt Noctua (không phải hộp quạt gốc)

Hì!

Bực mình vì tiếng ồn lớn của quạt nhỏ đặt cạnh Bo mạch MC, và bo mạch này lại không thổi đủ gió vào bộ tản nhiệt, tôi đã thiết kế bộ phận này để gắn vào bộ tản nhiệt và tích hợp quạt gốc hoặc Quạt Noctua mới.

Do vị trí của nó, không khí được thổi trực tiếp và rất hiệu quả vào bộ làm mát, hơn nữa không khí được hút vào hiệu quả hơn từ bên ngoài và không bị hút vào bên trong máy với nhiệt độ bên trong máy.

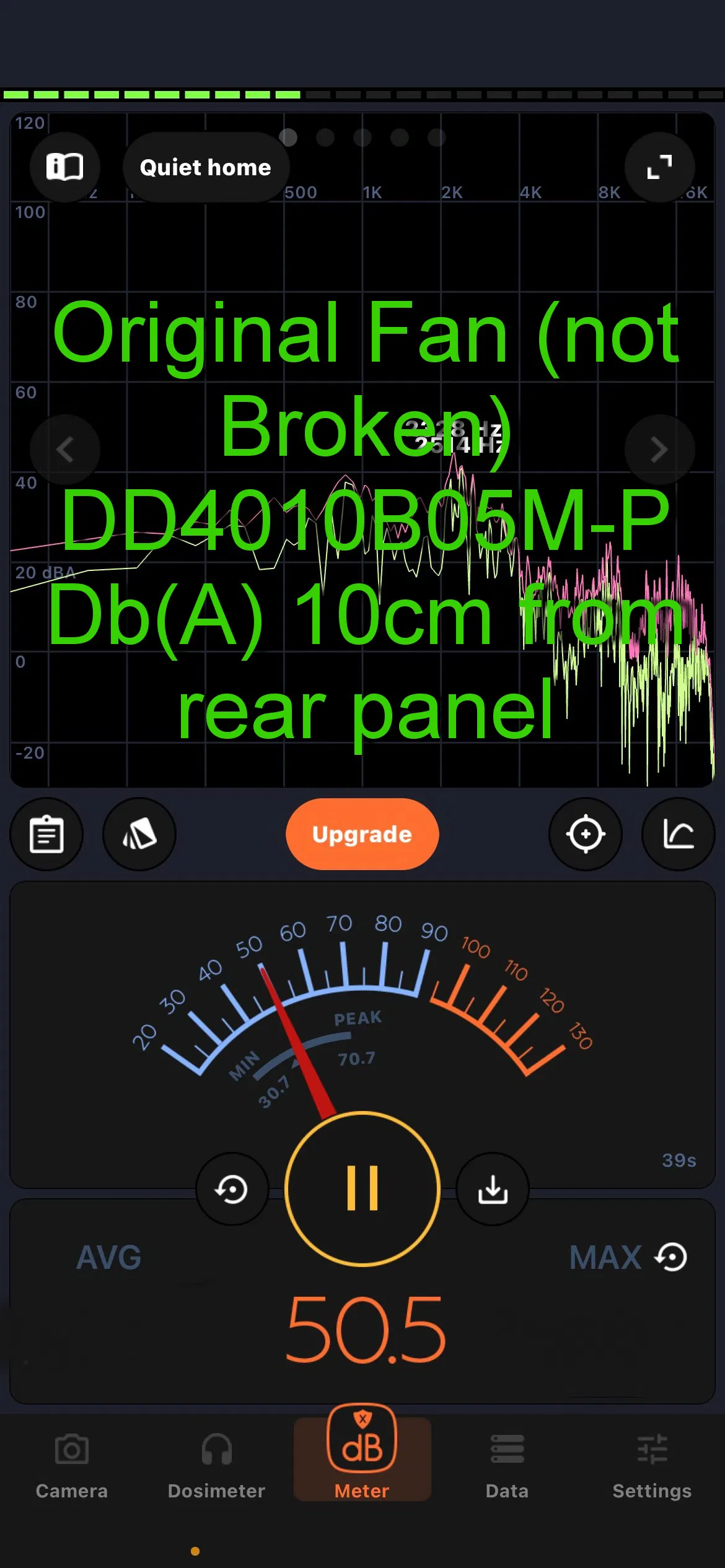

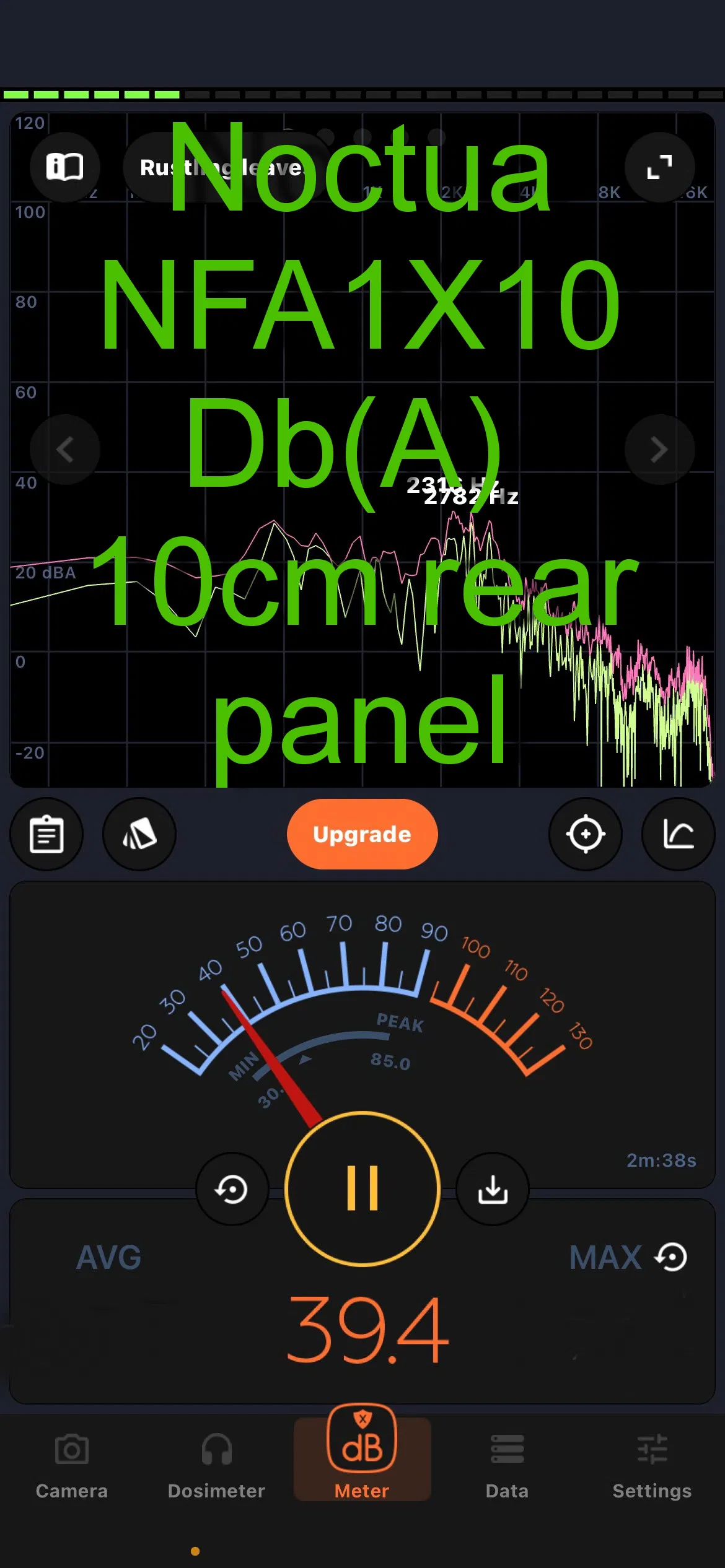

Hộp này cải thiện luồng không khí đến bộ tản nhiệt và giảm tiếng ồn quạt trên khung máy in.

Cẩn thận! Điều này sẽ không sửa quạt của bạn! Để đảm bảo nó không cần thay thế, chỉ cần bật máy in và cầm quạt trên tay. Bạn sẽ chỉ nghe thấy tiếng ồn quạt bình thường (khá cao).

Video này giải thích vấn đề cho quạt hút lớn và quạt MC nhỏ. https://www.youtube.com/watch?v=3M76VUJzwqY (Tôi không khuyên bạn nên thay thế quạt lớn bằng quạt 12v thay thế và bộ điều chỉnh bước xuống của nó vì sẽ có lỗi rpm được báo cáo cho firmware, như đã đề cập trong video, điều này có thể là nguồn gốc của các vấn đề sau này...) nếu đó là vấn đề tiếng ồn, hãy cân nhắc thử bộ giảm âm... /3d-model/bo-giam-thanh-ong-giam-thanh-quat-bambu-x1 Nếu quạt lớn bị lỗi, hãy thay thế bằng bộ phận gốc của Bambu.

Làm theo wiki này để tháo bảng điều khiển phía sau và quạt: https://wiki.bambulab.com/en/x1/maintenance/replace-mc-board-fan

Cẩn thận! Không ấn quạt vào hộp bằng cách ấn vào giữa trục quạt, mà chỉ ấn vào khung bên ngoài của quạt.

Cẩn thận đặt quạt đúng chiều trong hộp! (luồng không khí về phía bộ tản nhiệt), cánh quạt phải nhìn thấy được (xem hình)

Cách thực hiện:

Tháo quạt (nó được dán ở trên cùng và cố định bằng băng dính hai mặt ở mặt sau)

Mở vít bộ tản nhiệt (2 vít nhỏ, sử dụng cờ lê Allen nhỏ đi kèm với máy in)

Cẩn thận với hợp chất tản nhiệt màu xanh...

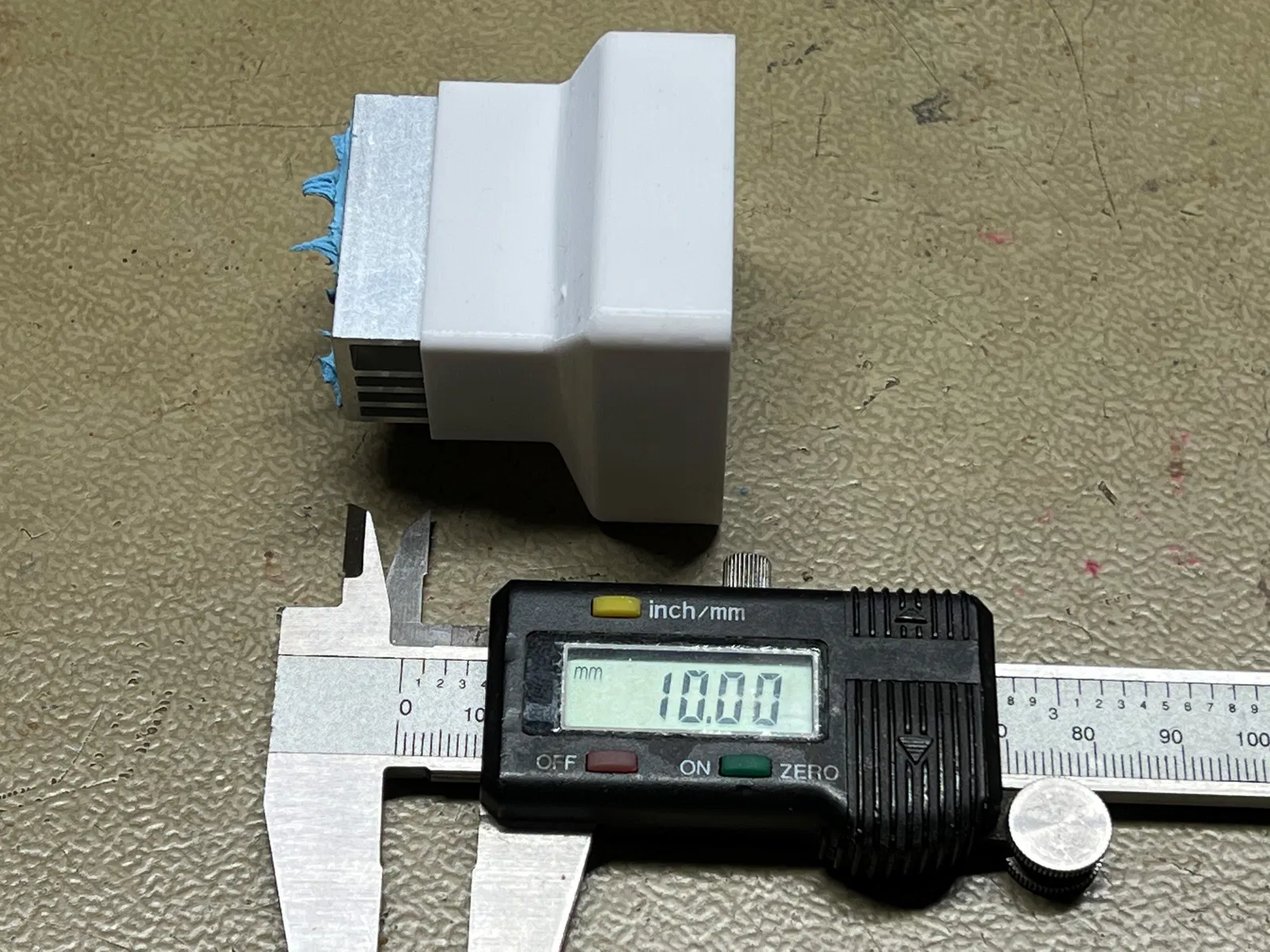

Bộ tản nhiệt có thể được lắp tối đa đến giới hạn của phần đầu tiên của hộp (10mm xem hình), thực tế, không khí phải có khả năng thoát ra hai bên khỏi bộ tản nhiệt thông qua các cánh của bộ tản nhiệt.

Nhẹ nhàng trượt ra khỏi đầu nối, các hạt ferrite dọc theo cáp động cơ bước của chúng để có đủ không gian cho cụm lắp ráp mới.

Cẩn thận với hợp chất tản nhiệt màu xanh... Cẩn thận thay thế keo tản nhiệt màu xanh ban đầu trên các mạch tích hợp (driver động cơ) và đúng vị trí trên bộ tản nhiệt trước khi cố định bộ tản nhiệt bằng hai vít của nó.

Lắp vít bộ tản nhiệt (với hộp đã được lắp vào đó)

Lắp quạt vào đúng hướng (xem hình)

Xong!

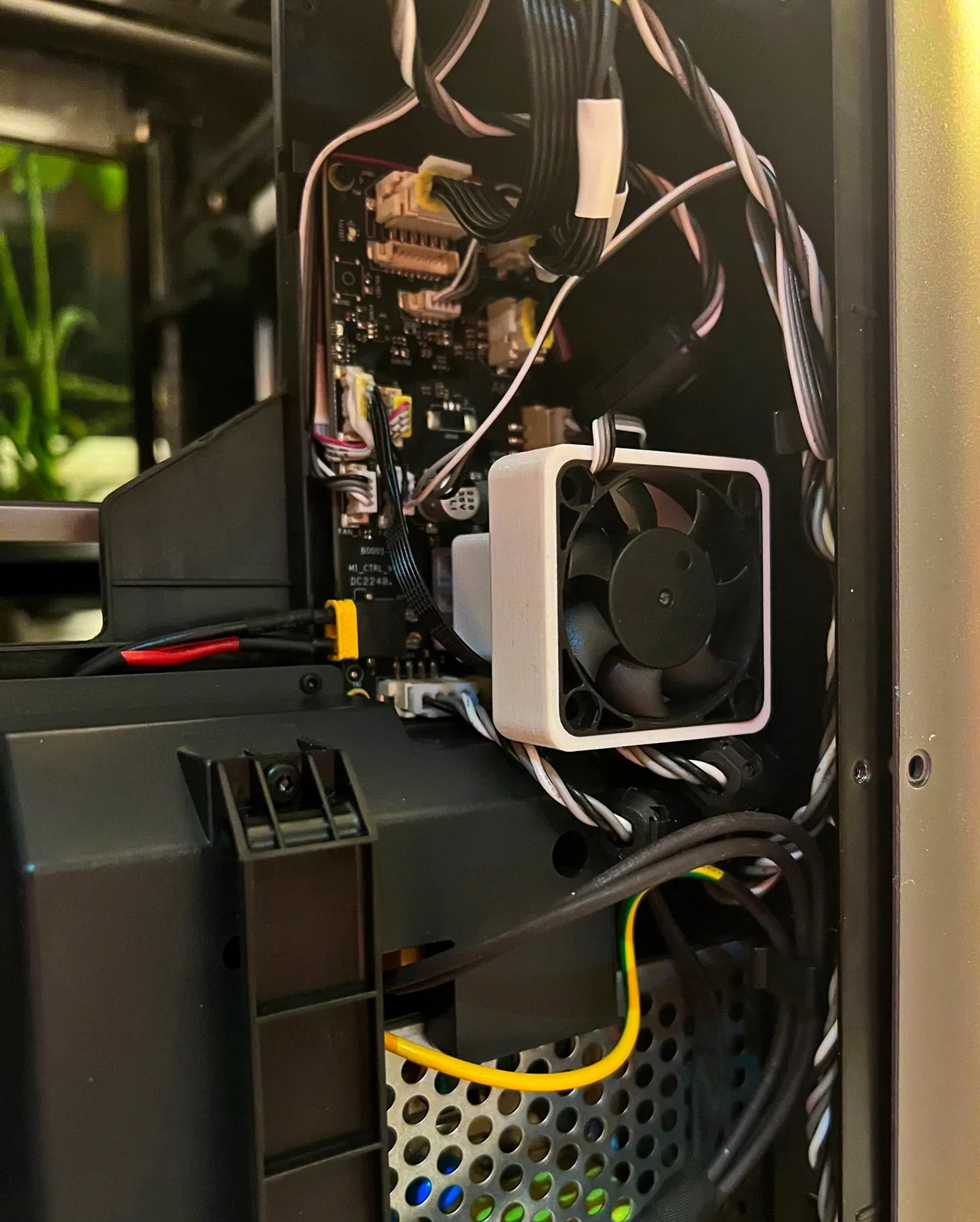

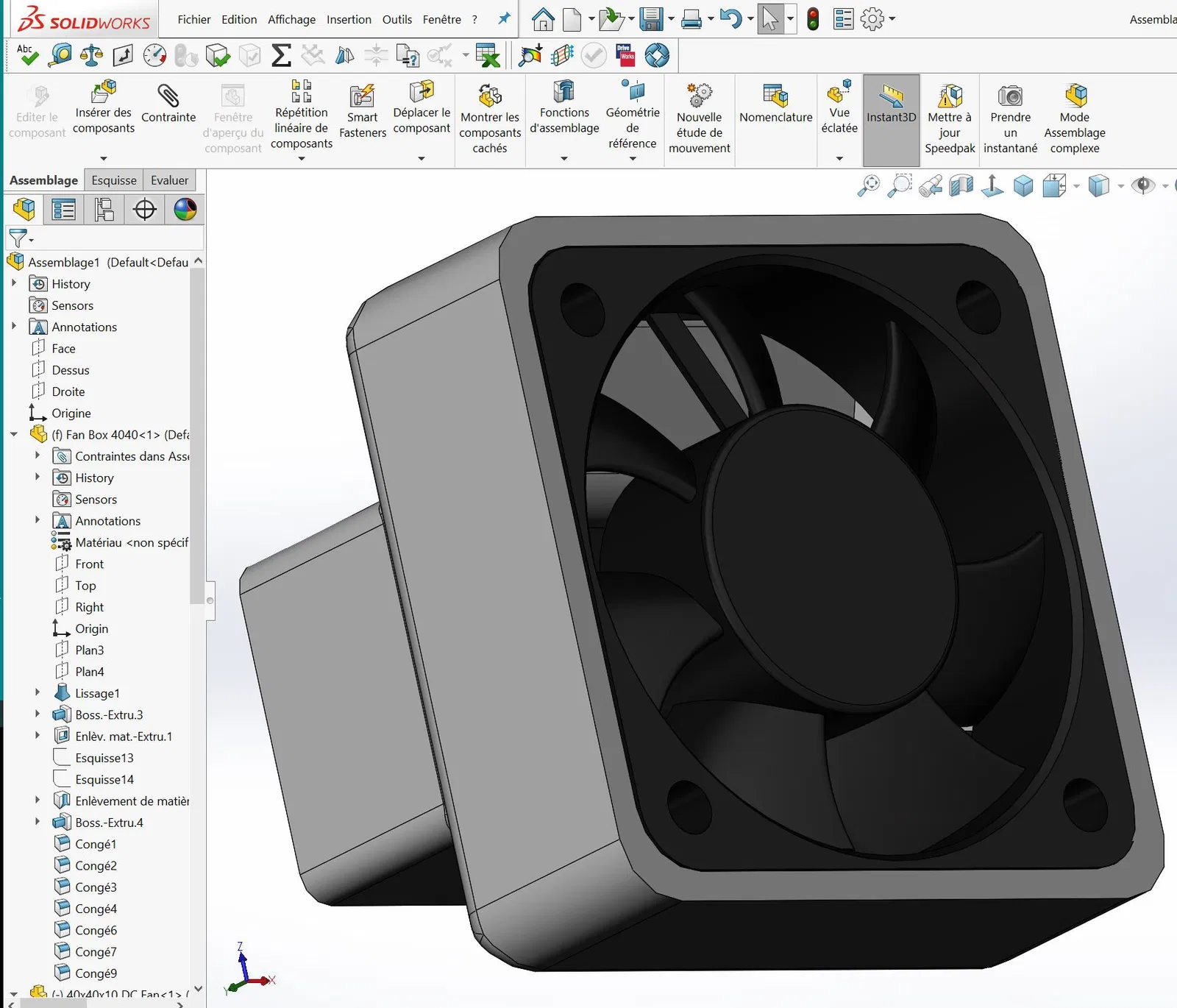

Hộp quạt cho Quạt gốc dành cho quạt gốc của Bambu.

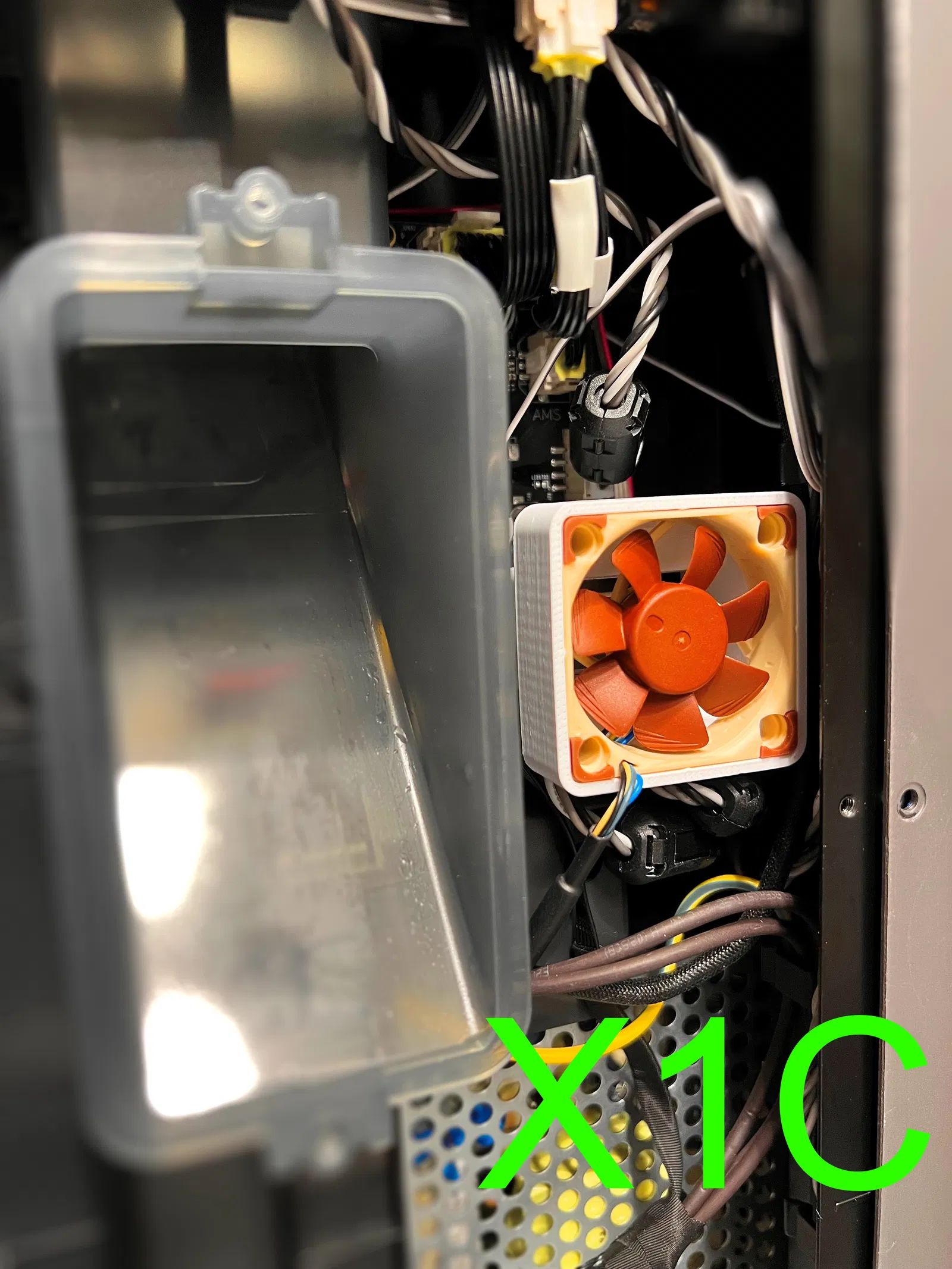

Hộp quạt cho quạt Noctua 4010 được điều chỉnh cho quạt Noctua. (Quạt Noctua NF-A4x10 PWM 5V)

!!! Phải sử dụng phiên bản 4 dây! (tín hiệu pwm) giống như sau (PWM 5V) https://amzn.to/3WOy6qZ

hoặc https://s.click.aliexpress.com/e/_Ddg4VCf

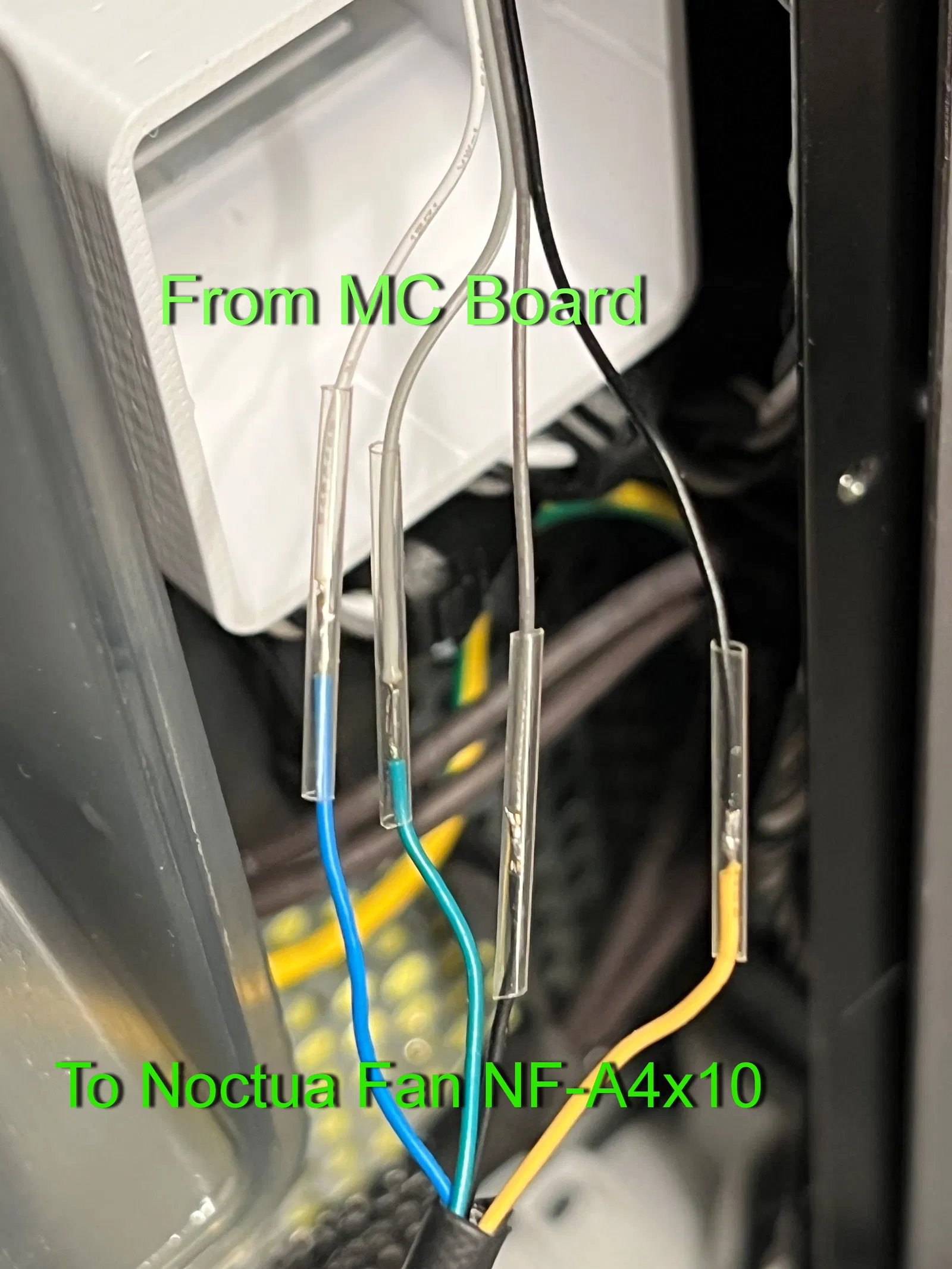

Dây điện gốc Chức năng Dây điện Noctua Trắng Tín hiệu PWM đến quạt Xanh lam Xám nhạt Tín hiệu RPM từ quạt Xanh lá Đen +5V Vàng Xám sẫm GND Đen (Dây xám sẫm nằm cạnh dây đen. Dây xám nhạt nằm cạnh dây trắng)

Nếu bạn thích, hãy nhấn thích điều này; nó giúp ích cho số liệu thống kê của tôi ;) Vui lòng đăng ảnh thiết lập đẹp của bạn và một bình luận.

Nếu bạn thích công việc của tôi và muốn hỗ trợ tôi, đừng ngần ngại quyên góp một khoản nhỏ trên Ko-fi. https://ko-fi.com/renba

Chúc bạn in vui vẻ!

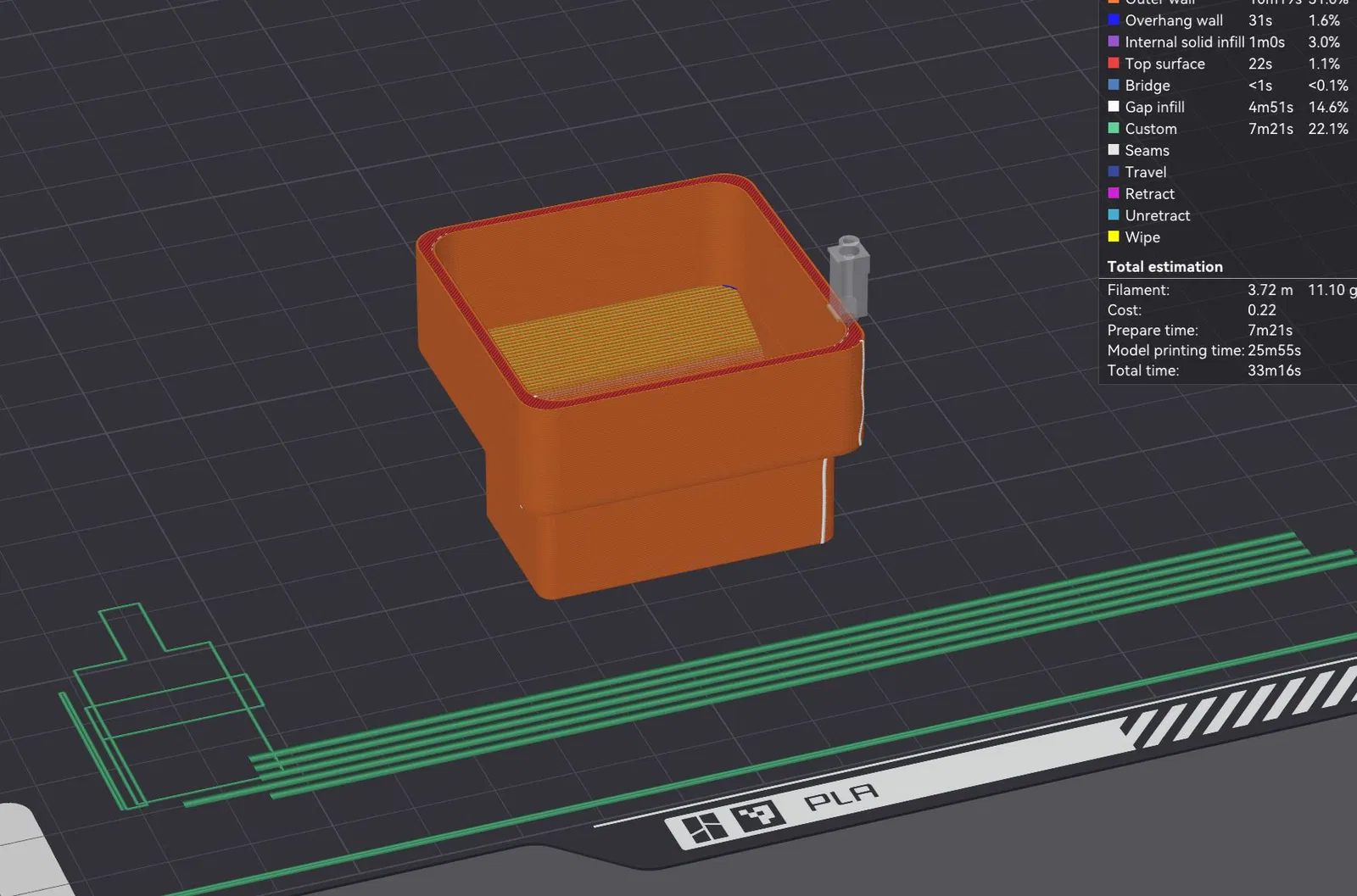

Bambu X1C MC board fan / Main Board Fan Housing của Renba được cấp phép theo Giấy phép Creative Commons - Ghi nhận công - Phi thương mại Bằng cách tải xuống vật phẩm này, bạn đồng ý tuân thủ giấy phép: Creative Commons - Ghi nhận công - Phi thương mại - Cài đặt In Bản nháp: Không quan trọng Giá đỡ: Không Độ phân giải: .2 Thương hiệu sợi: bất kỳ Màu sợi: bất kỳ Chất liệu sợi: PLA Ghi chú: Tôi đã in của mình bằng PLA nhưng bất kỳ vật liệu nào khác cũng tốt.
