Bộ nối cho bản in lỗi phần đáy EnXLosure Bx

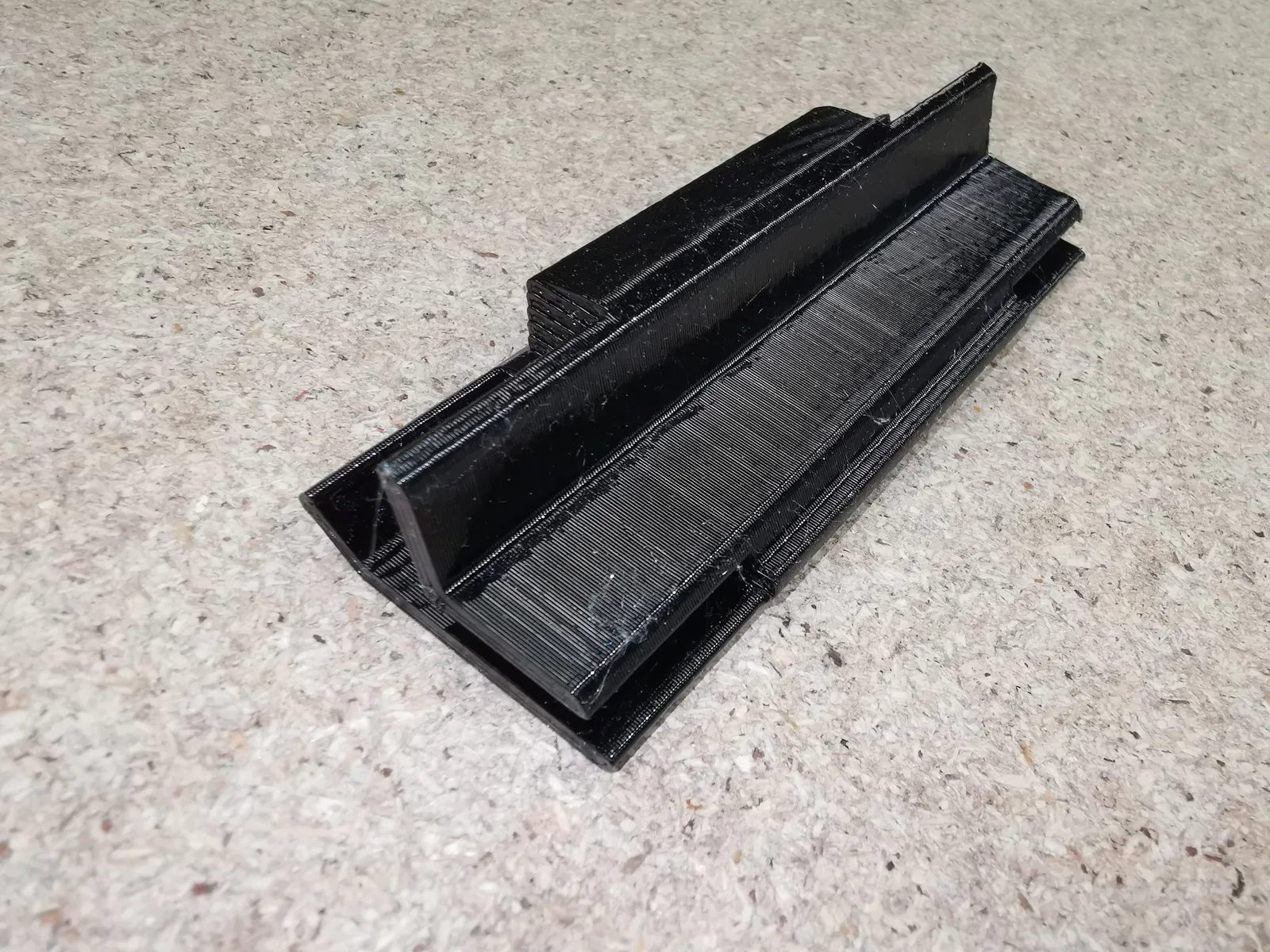

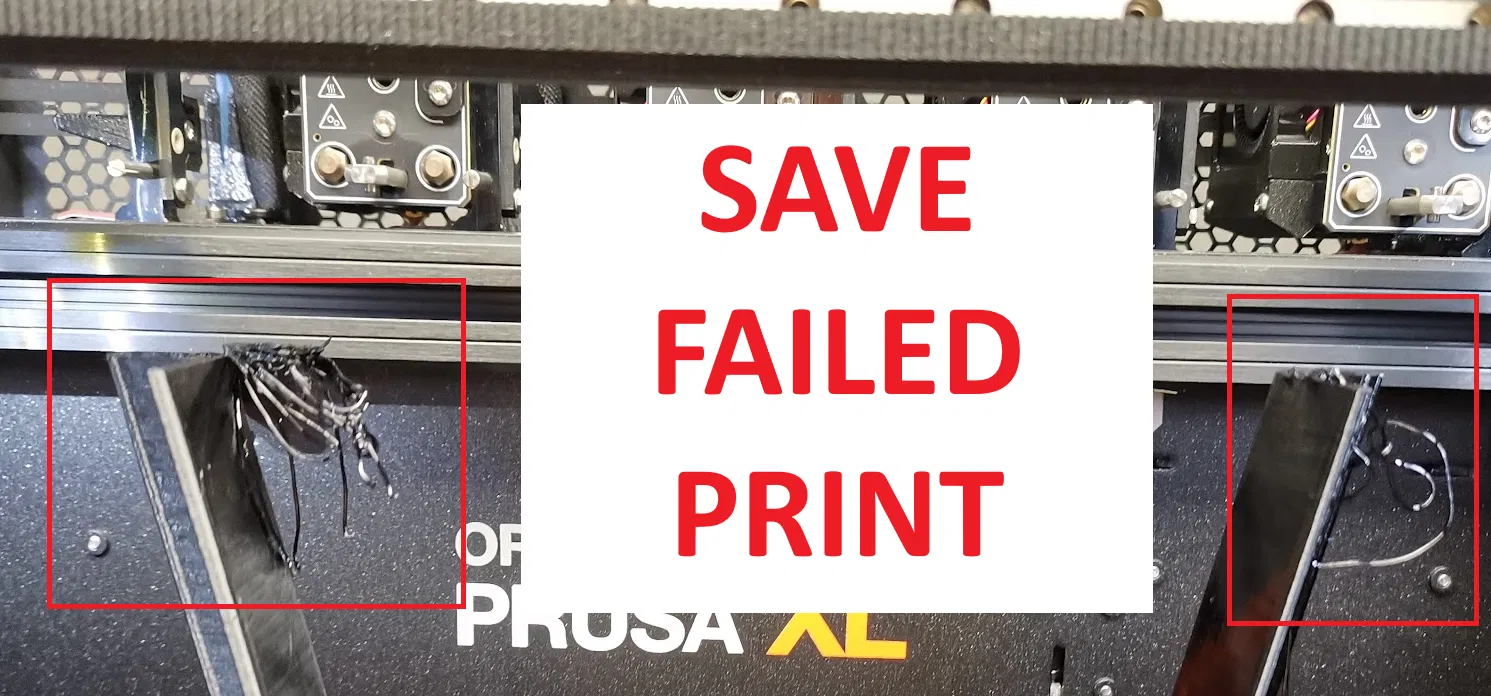

Cái bản in EnXLosure_Bottom_BR và EnXLosure_Bottom_BL của mình từ khay 2 của EnXLosure bị lỗi ở 97%. Các bộ phận bị thiếu và không bị hư hại. Đây là những bộ phận khá lớn, nên để tránh lãng phí, mình đã thiết kế bộ nối này để các bộ phận chưa hoàn chỉnh vẫn có thể sử dụng được. Có một vài lỗ ở mặt dưới của bộ phận để gắn một con ốc M3 ngắn (chỉ siết nhẹ tay) để giữ bộ nối tại chỗ, nhưng cái này là tùy chọn.

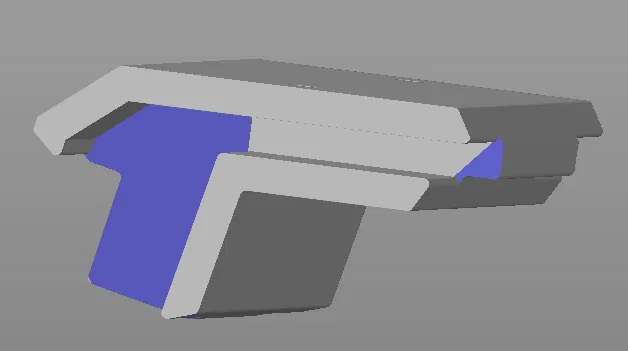

Các file 3mf và stl được cung cấp để nối khoảng hở 50mm. Nếu khoảng hở của bạn khác, hãy tải file Fusion 360 được cung cấp và thay đổi thông số Gap. Đây là khoảng hở giữa các điểm gần nhất của hai bộ phận khi các bộ phận được đặt trên máy in hoặc tốt nhất là khi chúng được giữ cùng nhau bằng tấm acrylic đã được khoan sẵn. Định hướng bộ phận theo cách tương tự như file 3mf được cung cấp và thêm các support theo kiểu sơn như trong ảnh.

Cập nhật: Mình cũng đã cung cấp một file stl "cắt theo kích thước". Cái này nên hoạt động cho mọi khoảng hở từ 10mm đến khoảng 120mm. Bạn có thể cắt mỗi đầu (bằng cách cắt theo trục z trong PrusaSlicer) đều nhau để bộ phận có chiều dài bằng khoảng hở + 40mm (cái này cho phép chồng lên 20mm ở mỗi đầu). Hãy sử dụng brim. Sử dụng support theo kiểu sơn như đã đề cập ở trên.
