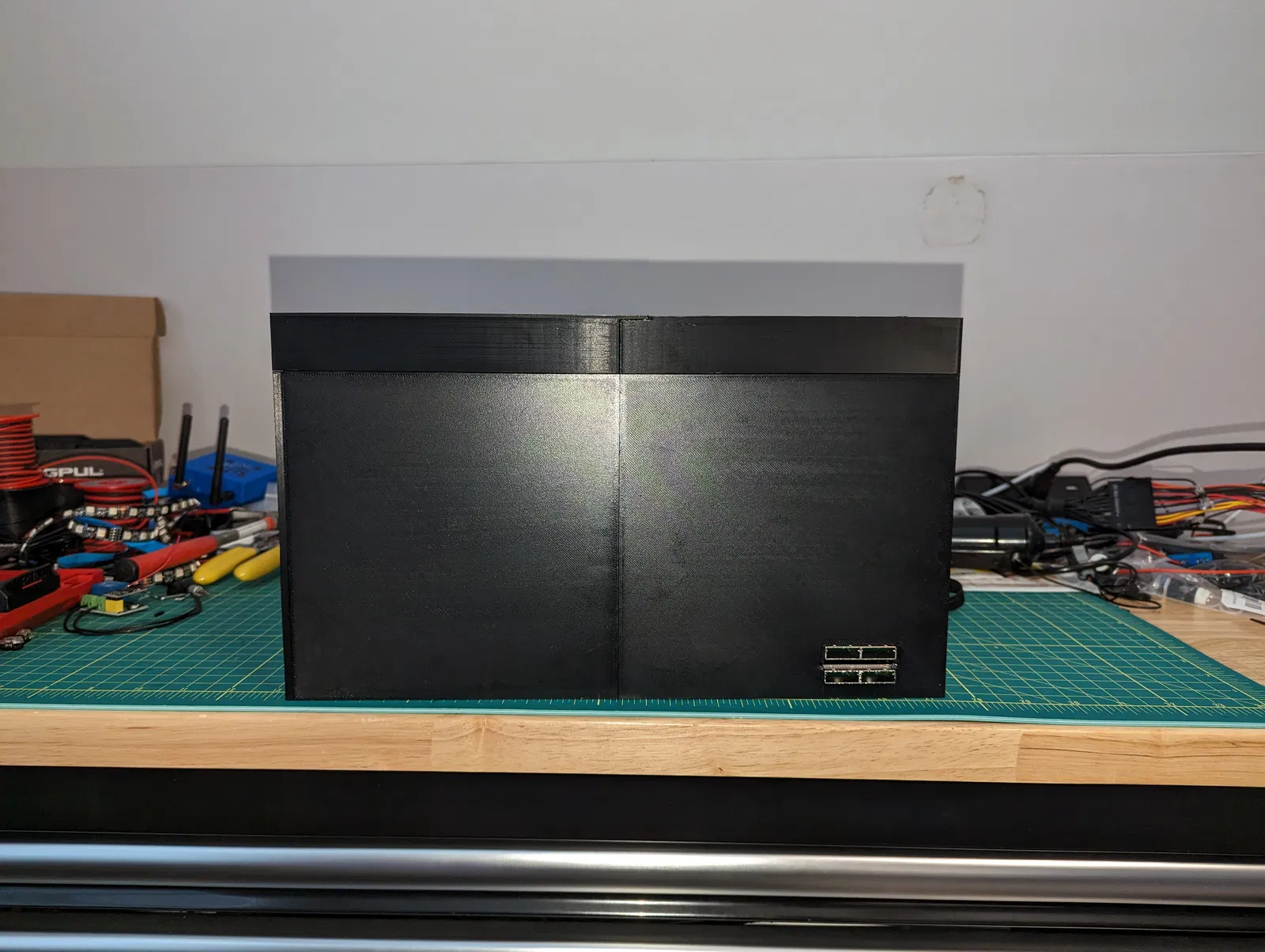

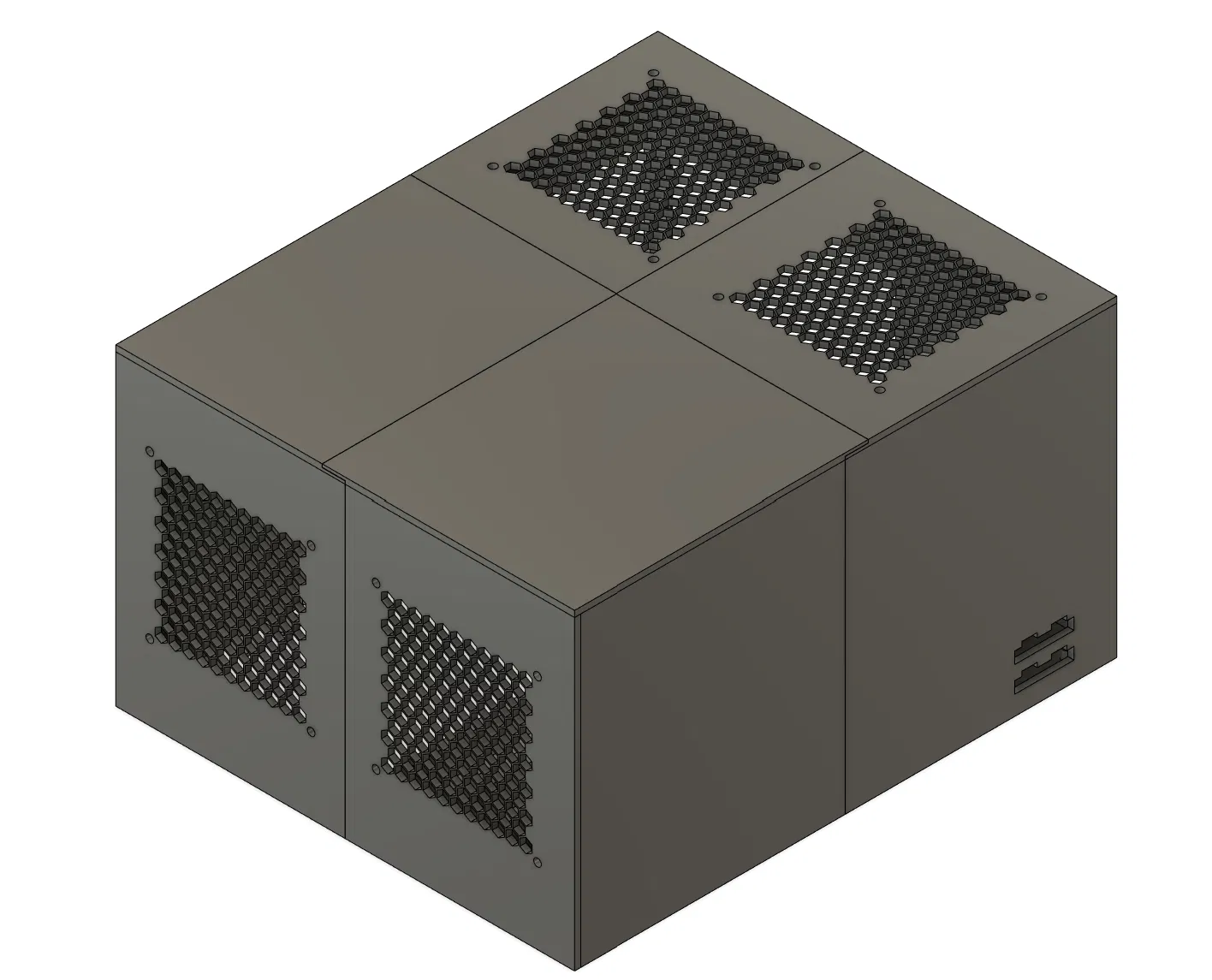

Thùng Chứa 16 Ổ Cứng (JBOD/HBA)

Mọi người ơi, cho ý kiến, đánh giá và đăng tải bản in nha!

Do hết chỗ chứa ổ cứng cho server tại nhà nên tôi đã tự chế cái thùng này. Vì có sẵn mấy món đồ linh tinh nên tôi không muốn tốn cả đống tiền mua cái thùng làm sẵn. Thế là tôi bắt tay vào làm cái của riêng mình.

Danh sách vật tư (có link liên kết):

1. • Tối thiểu 1.2 Kg nhựa in
2. Cái card chuyển đổi SAS này
3. Một bộ nguồn ATX.
   1. Kích thước bộ nguồn vừa với khuôn này là 160x150x86mm và có thể chứa được mấy loại nông hơn.
4. Mấy cái chân đế bằng nylon này nếu bạn dùng nhiều hơn một card chuyển đổi.
5. Bốn cái quạt 120mm 12V.
   1. Tôi dùng loại Noctua NF-P12 vì nó chạy êm re khi chạy hết công suất.
   2. Mặt trên có chỗ cho quạt dày 25 mm, nhưng xài quạt dày 15 mm như loại NF-A12x15 thì sẽ lợi hơn đó.
6. (Tùy chọn) Hub cấp nguồn cho quạt
   1. Tôi đang xài hub của Corsair có sẵn, nhưng mấy loại này cũng xài được nè:
      1. Hub quạt Arctic
      2. Hub không tên bất kỳ
   2. Hoặc bạn có thể dùng mấy cái adapter/bộ chia để lấy nguồn quạt trực tiếp từ bộ nguồn máy tính.

Tôi đang dùng sợi cáp SFF-8088 này để nối thùng máy với server qua card LSI 9200-8E mà tôi mua trên eBay với giá khoảng 25 đô. Có mấy card mới hơn hỗ trợ nhiều cổng kết nối hơn, nhưng tôi không muốn tốn quá nhiều trước khi làm thử cái đã.

In ấn:

Tôi in mọi thứ theo cài đặt mặc định bằng nhựa Bambu PETG Basic. Các tấm có lỗ ở cạnh sẽ cần có giá đỡ bên dưới phần có lỗ. Ổ cứng của tôi chạy ở nhiệt độ ~30°C, nên chắc PLA cũng ổn rồi.

File mẫu có tham số người dùng cho độ hở khớp nối nếu bạn cần chỉnh sửa.

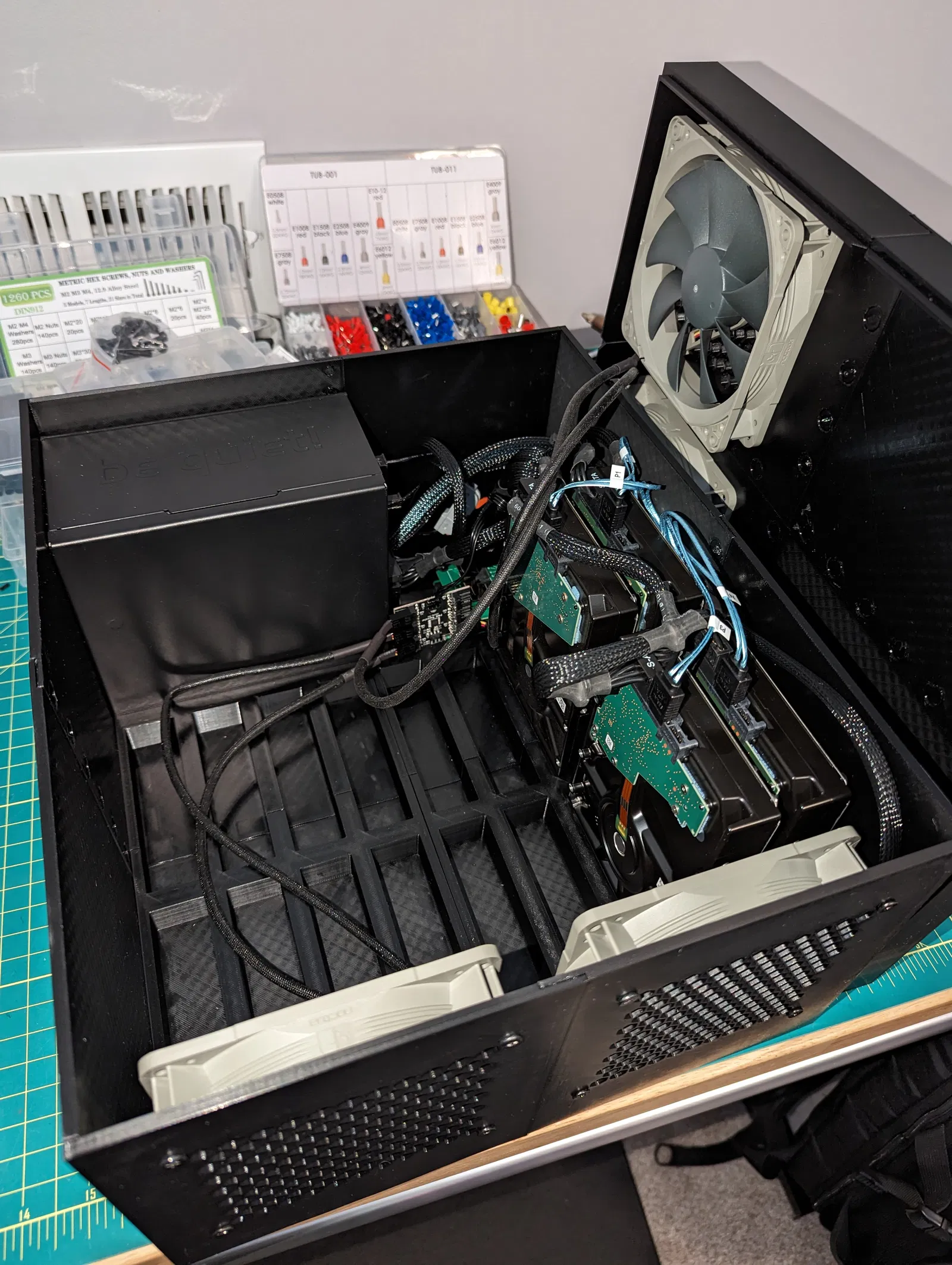

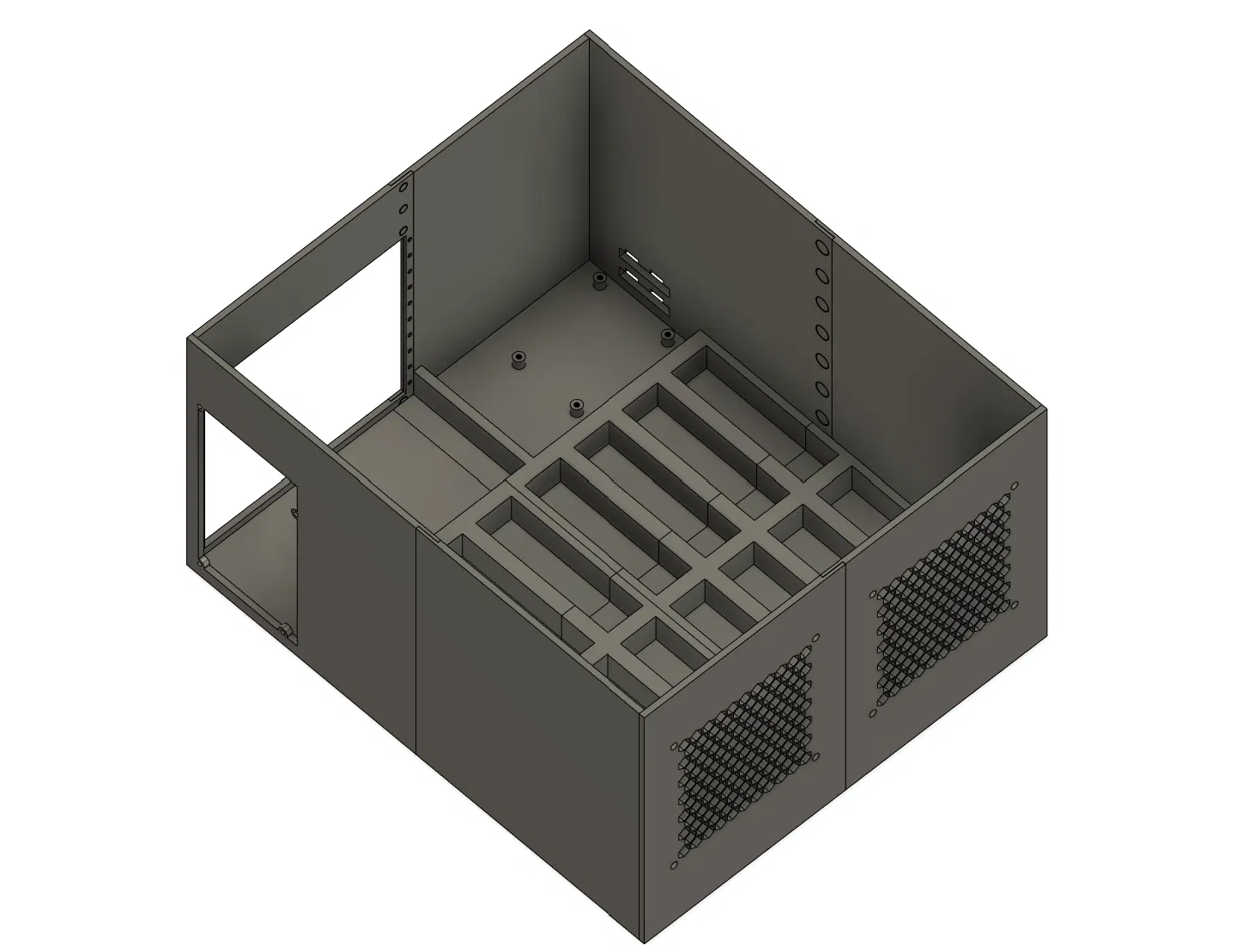

Lắp ráp:

Các bộ phận được giữ với nhau bằng khớp nối ép, nên không cần keo dán. Các khớp nối có thể cần gõ nhẹ bằng vật gì đó hơi nặng để đóng khớp. Tôi dùng búa 4 oz, nhưng dùng phần đuôi tua vít cũng được. Việc lắp ráp tương đối đơn giản, nhưng cực kỳ quan trọng là phải kiểm tra kỹ hướng của từng bộ phận trước khi ghép khớp.

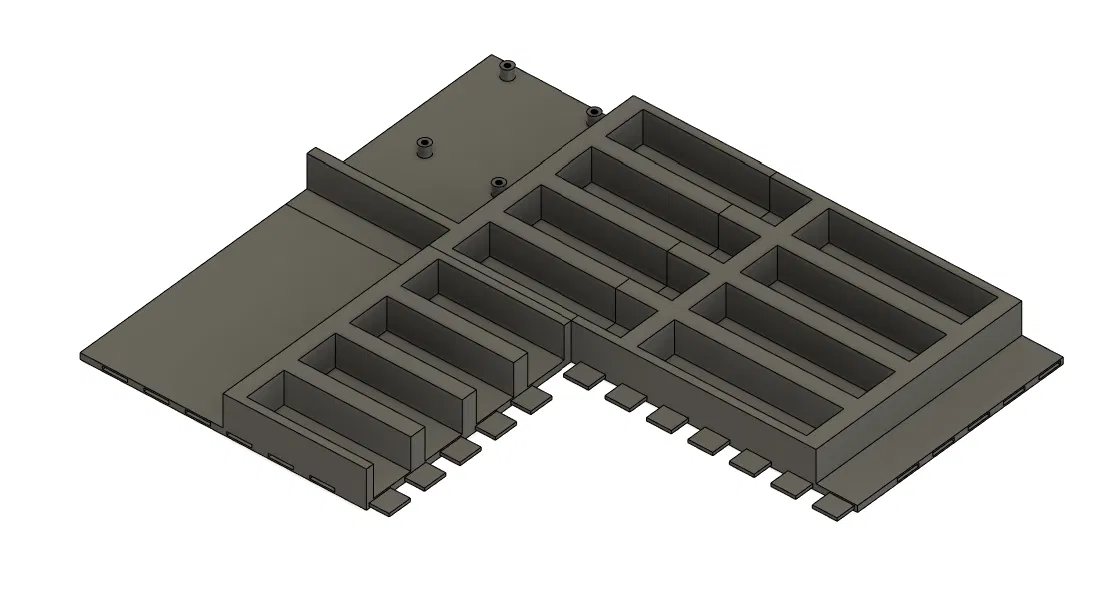

1. Ghép các tấm đáy trước.
2. Ghép hai tấm mặt sau lại và gắn vào đáy.
3. Ghép các tấm ở hai bên rồi gắn vào đáy và các tấm mặt sau.

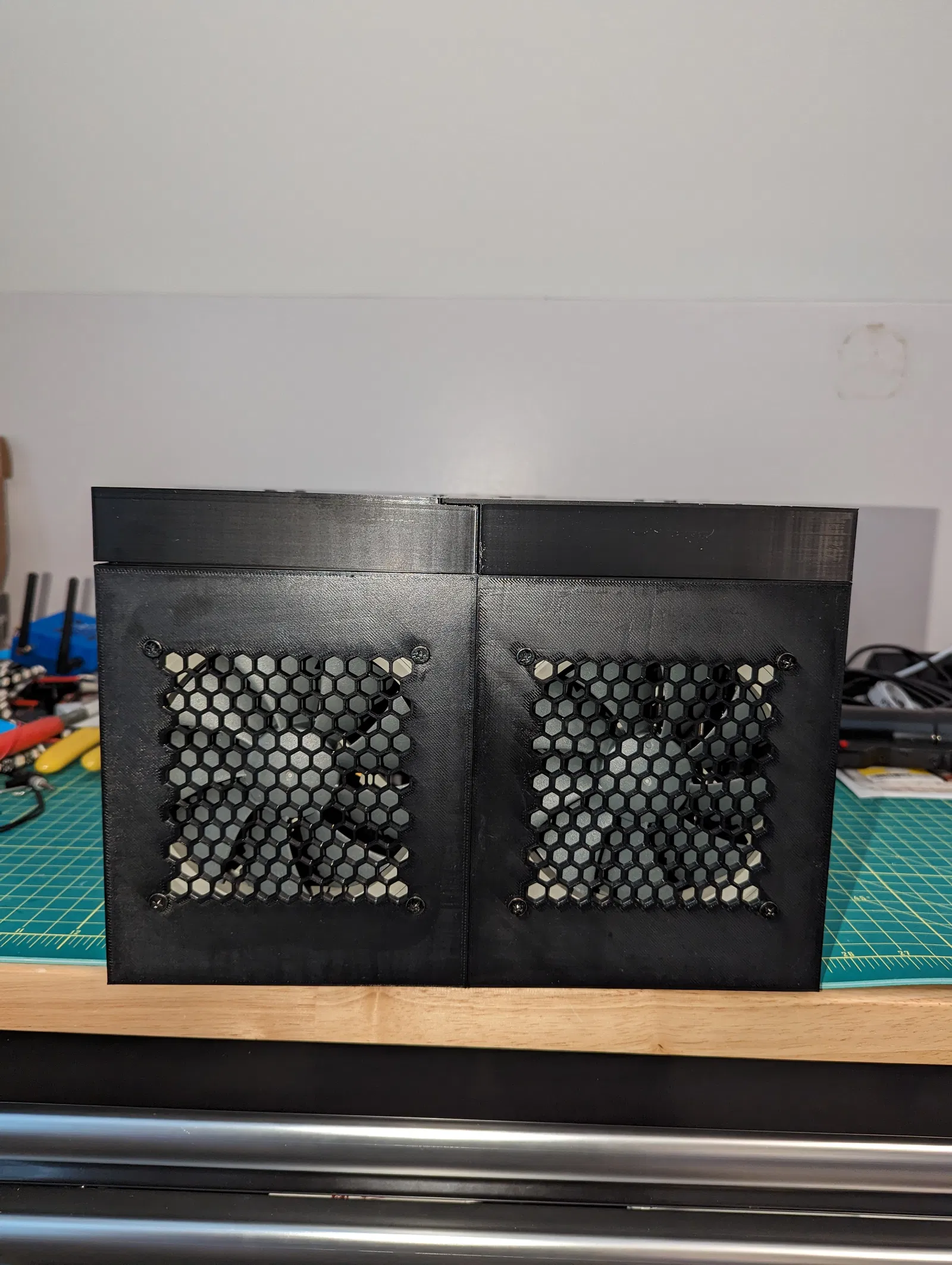

4. Ghép các tấm mặt trước rồi gắn vào đáy và các tấm bên.

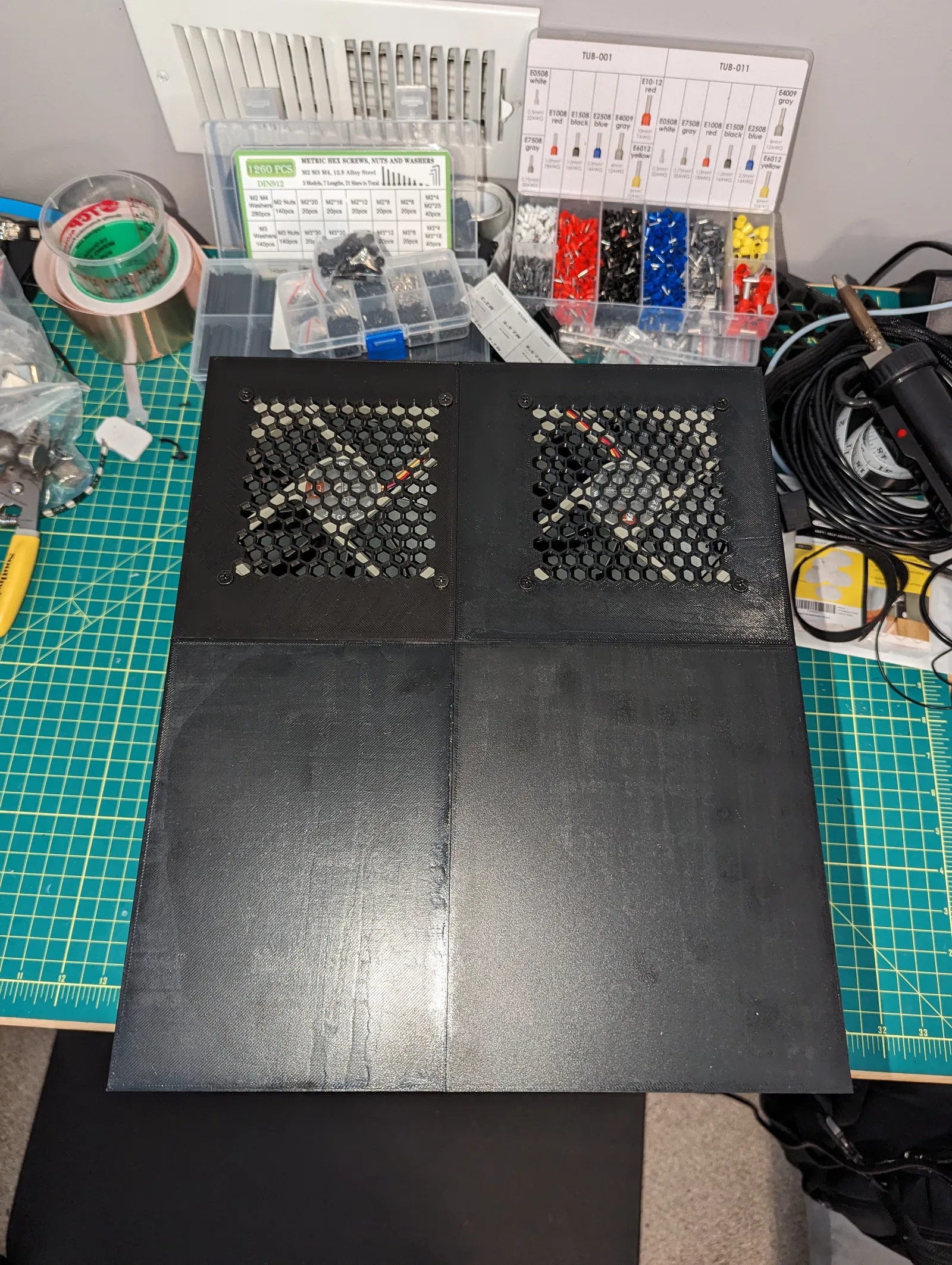

5. Ghép các tấm mặt trên lại với nhau.

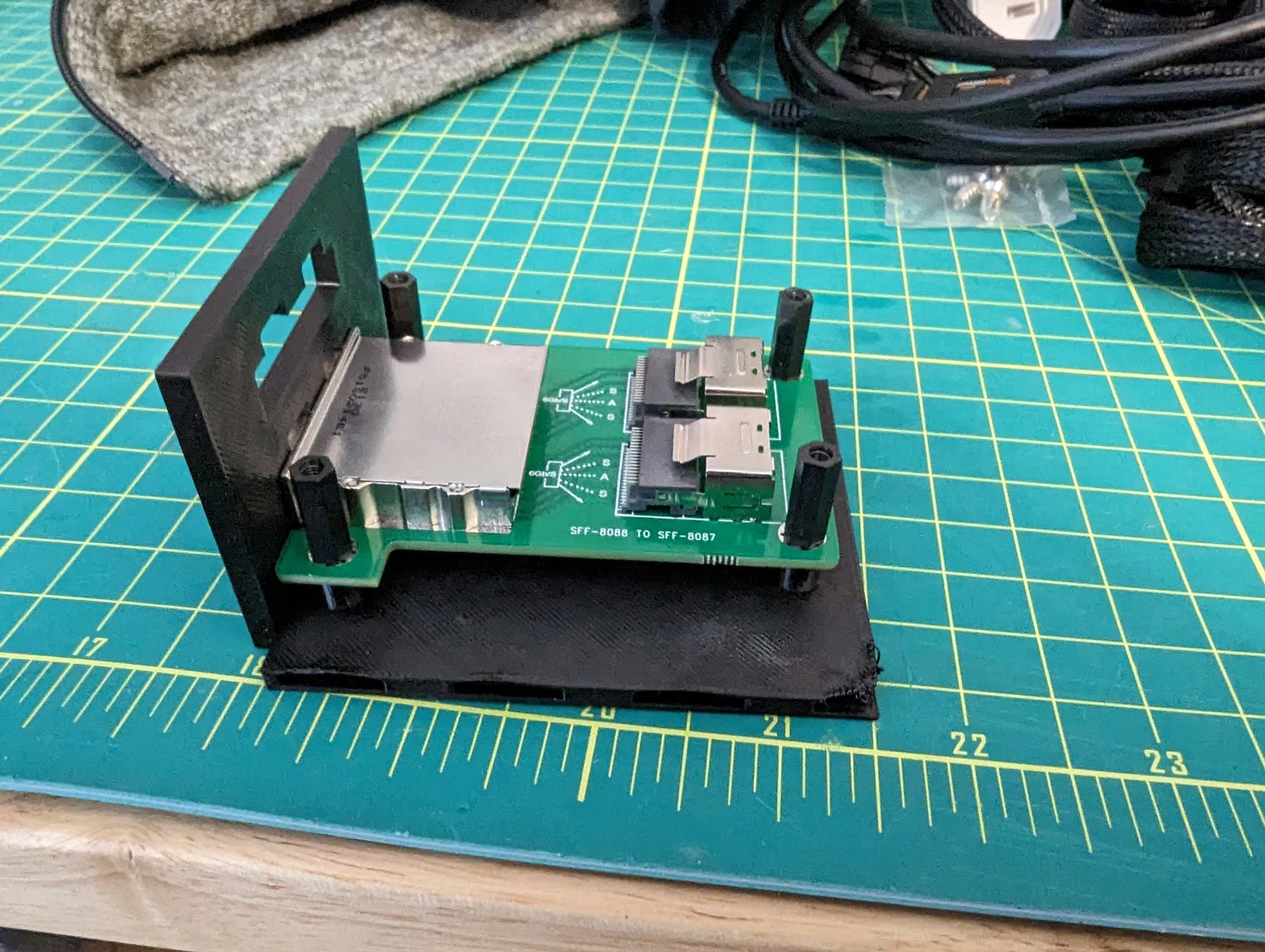

6. Lắp card chuyển đổi bằng cách đặt nó ngang với lỗ mở bên ngoài và ấn vào. Các lỗ vít sẽ khớp với các chân đế được in sẵn trên tấm đáy.
   1. Lắp chân đế dài 15 mm nếu thêm card thứ hai.
   2. Cố định card trên cùng bằng vít M3. Loại dài 6 mm hoặc ngắn hơn là được.

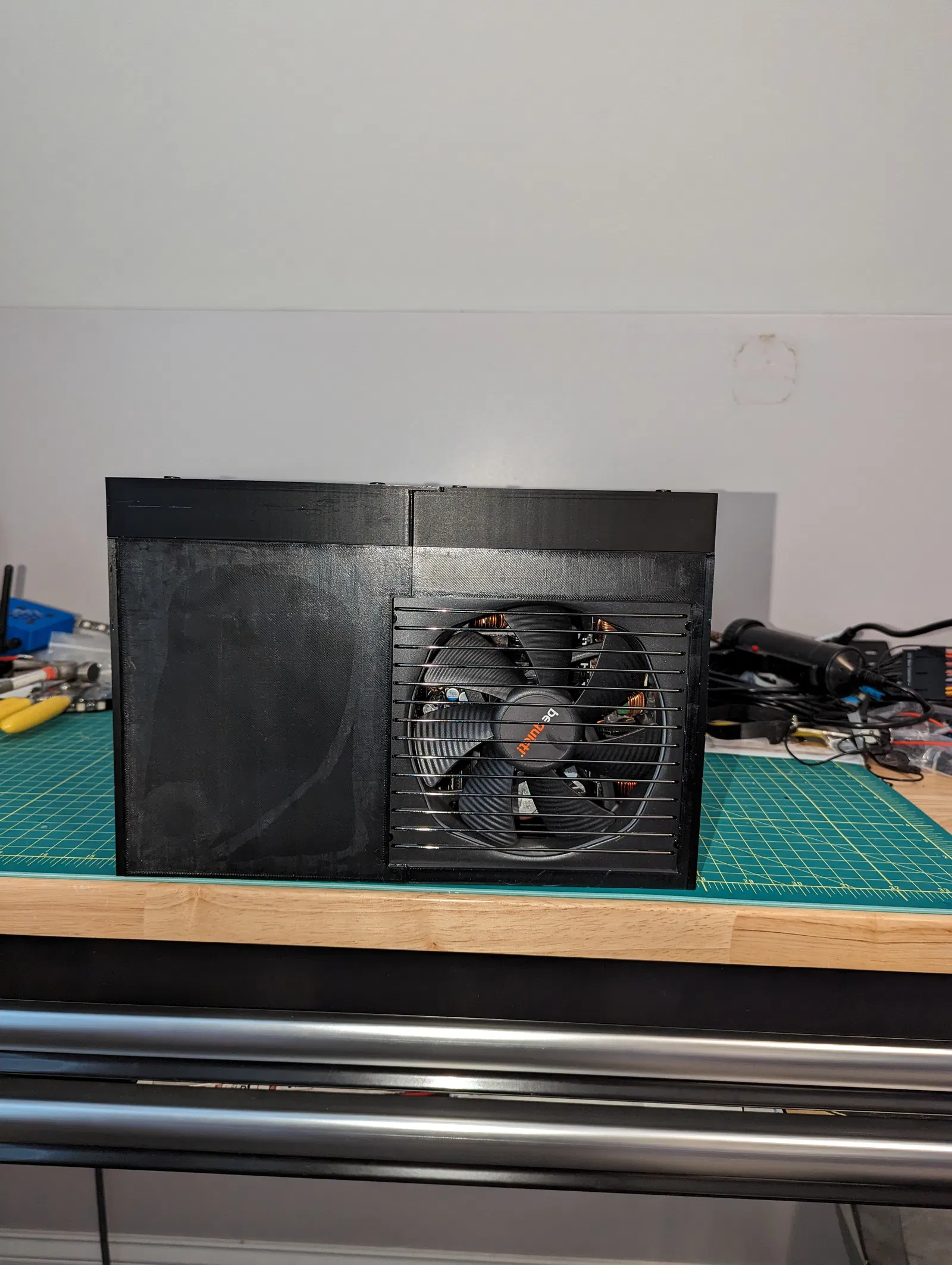

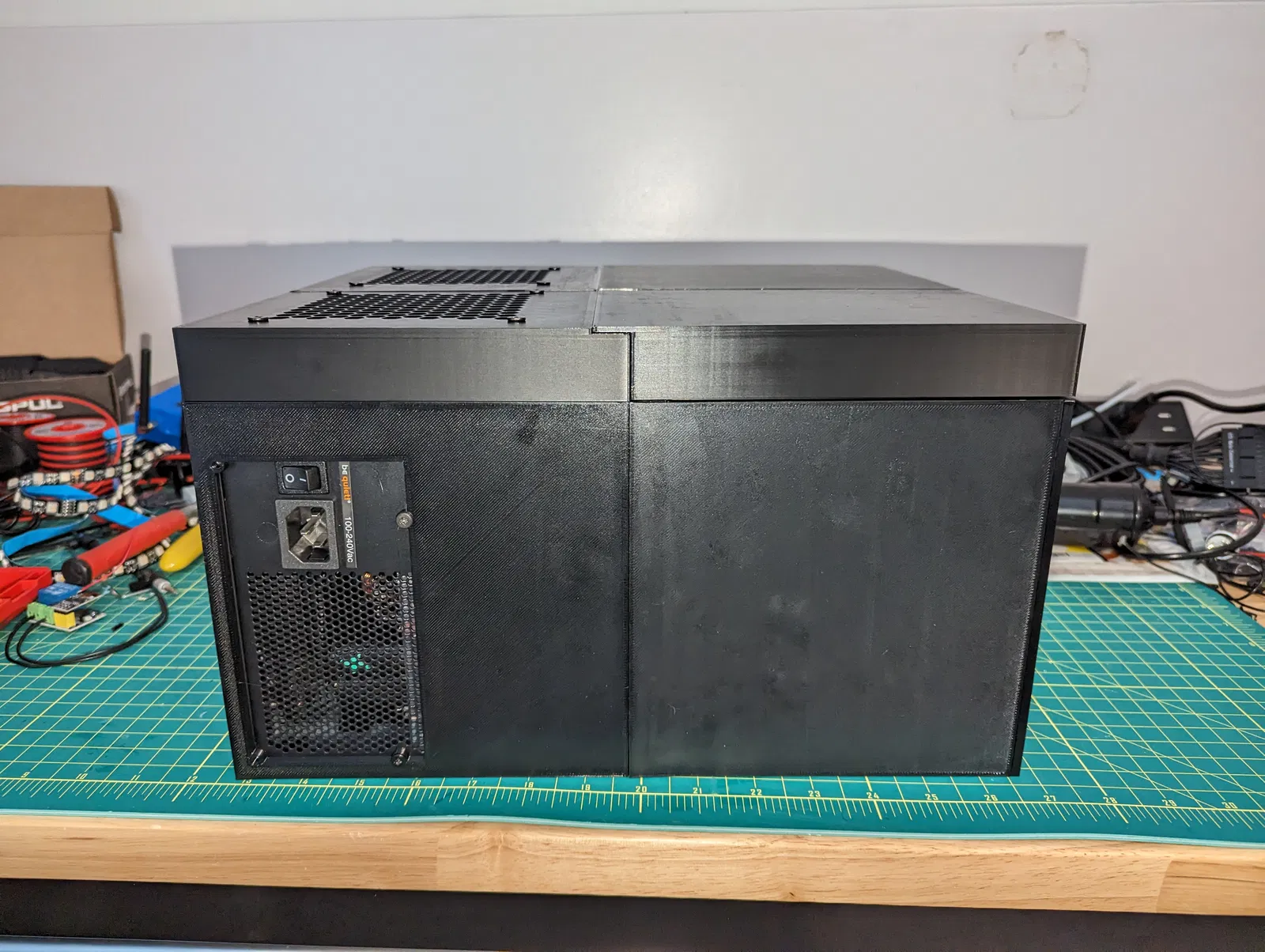

7. Lắp bộ nguồn và cố định bằng các ốc vít gắn thông thường.
8. Lắp quạt.
9. Lắp hết dây cáp và đảm bảo dây không vướng vào quạt trên cùng.

Bạn phải tự quyết định cách cấp nguồn cho bộ nguồn vì có nhiều cách:

1. Bộ nguồn của tôi là loại module, nên tôi nối trực tiếp dây PS_ON trên bộ nguồn.
2. Dùng đầu nối jumper.
3. Lắp công tắc hoặc nút nhấn giữ.
