Vỏ cho ESP32 S2 Mini và LD2410C

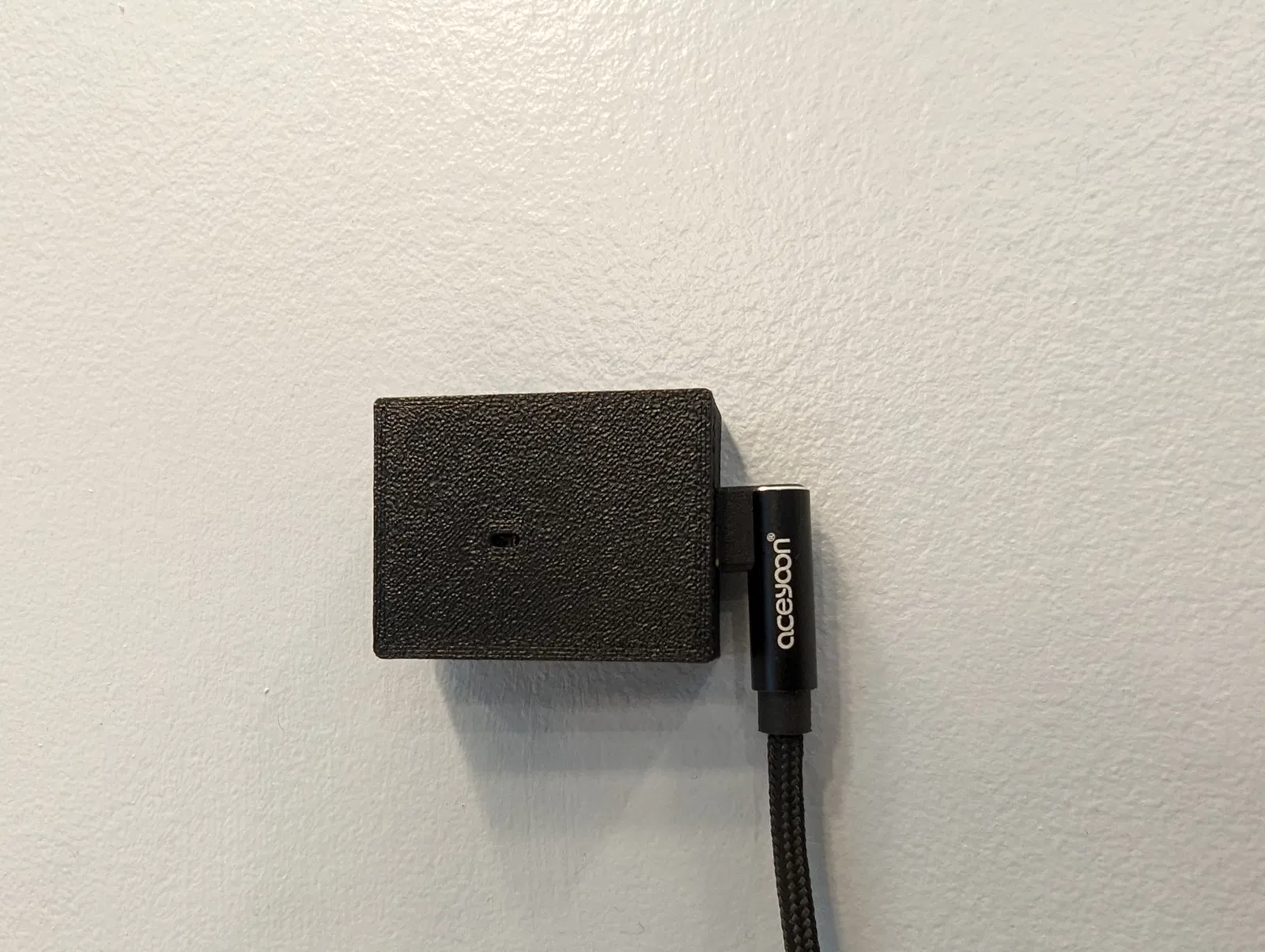

Vỏ đơn giản cho cảm biến radar LD2410C và ESP32 S2 Mini. Bao gồm nhiều tùy chọn mặt lưng để gắn kết khác nhau, có cả khớp bi để điều chỉnh linh hoạt. Dễ dàng lắp đặt với hướng dẫn chi tiết.
Mô tả

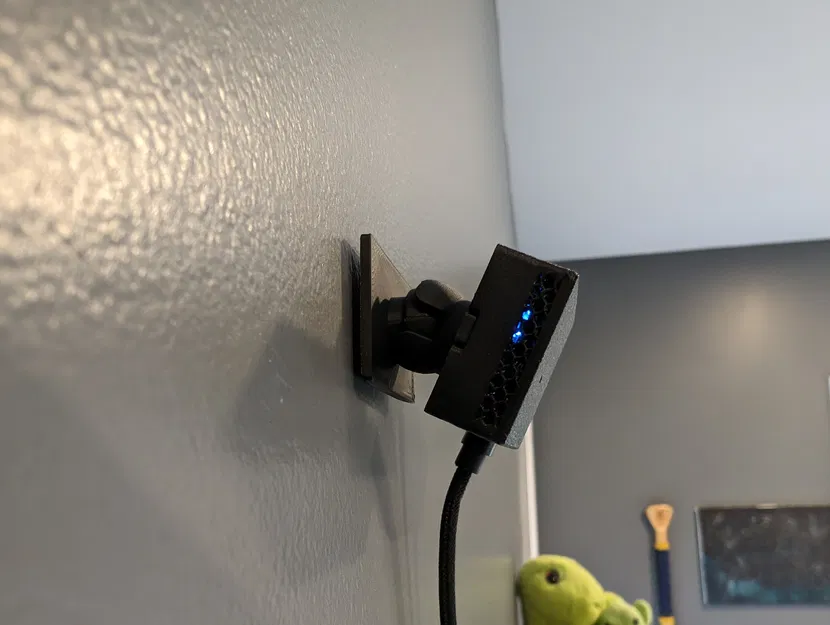

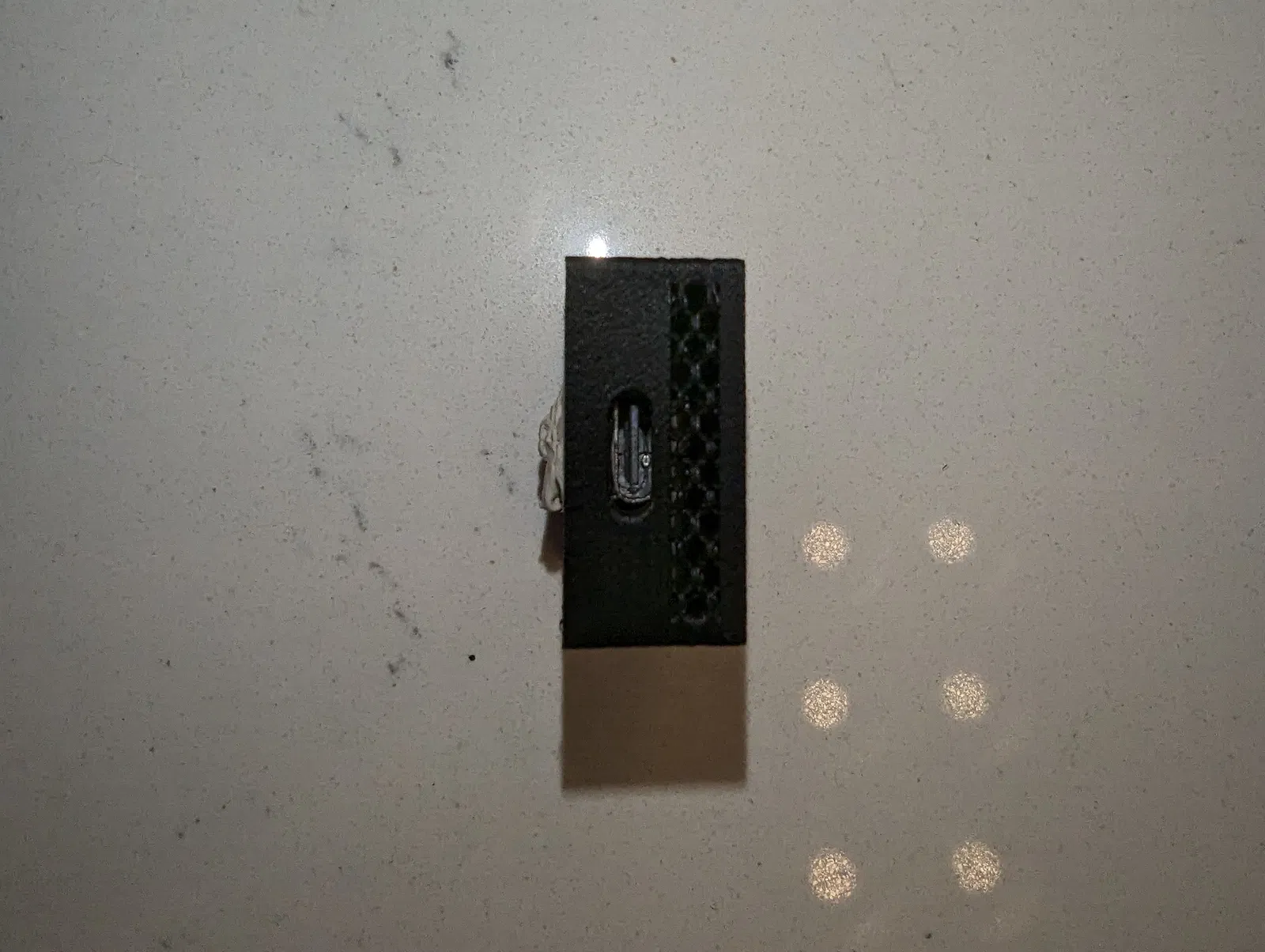

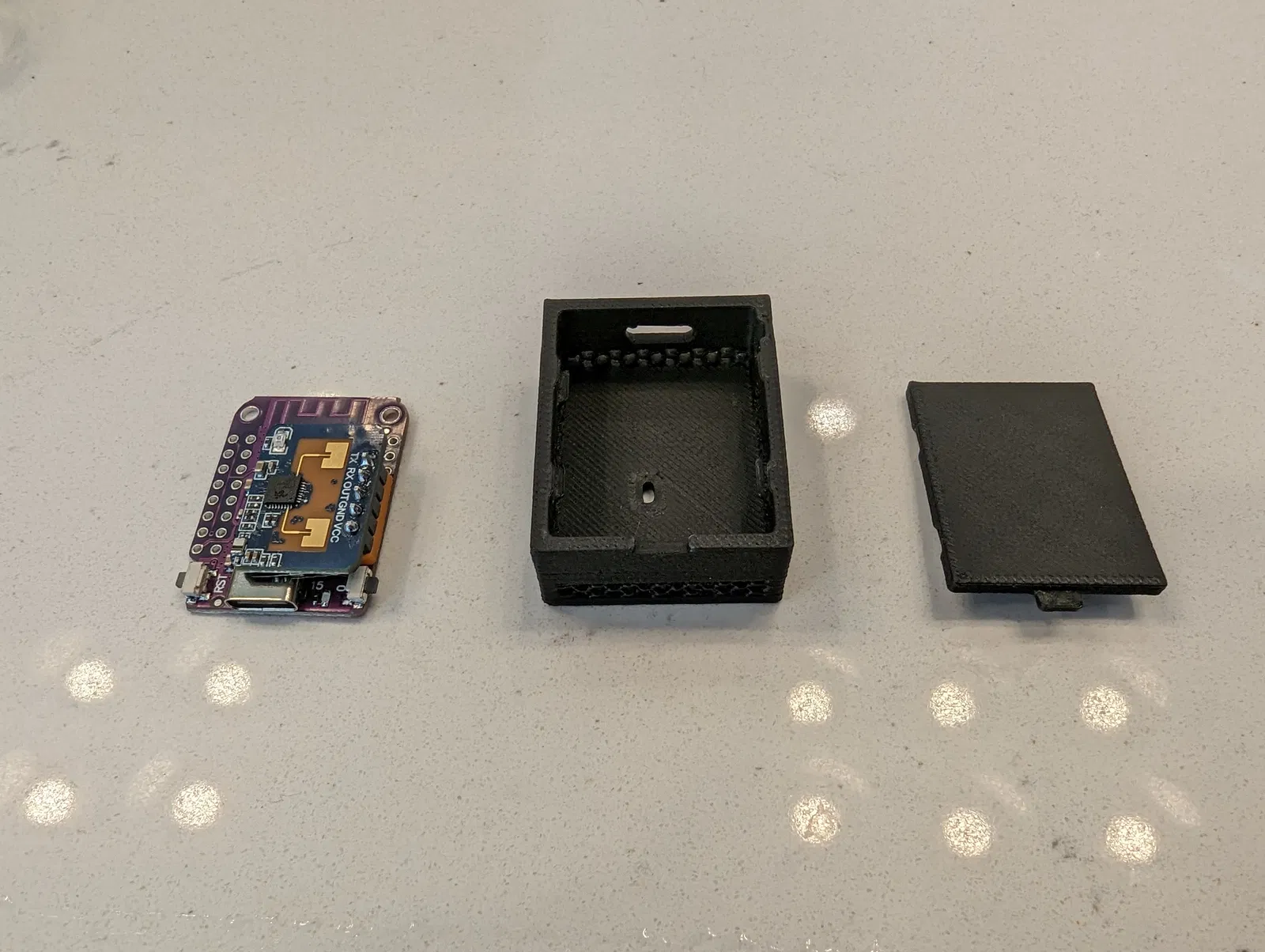

Nhớ bình luận, đánh giá và đăng ảnh sản phẩm nha! Cập nhật 19/01/2024: Mình đã thêm phần mặt lưng mới có khớp bi để dễ dàng điều chỉnh góc độ, cho phép in một mặt lưng mà có nhiều tùy chọn gắn khác nhau. Đây là một cái vỏ đơn giản để dùng cảm biến radar LD2410C với ESP32 S2 Mini. Mình có kèm theo một miếng đệm nhỏ có thể trượt qua các chân của LD2410C để hỗ trợ việc hàn với bo mạch ESP. Phần nắp có một lỗ khoét cho cảm biến ánh sáng và thân vỏ có các lỗ để truy cập các nút reset và chế độ lập trình. Danh sách vật tư (liên kết liên kết): * S2 Mini
- LD2410C
- Cáp USB * Mình xài loại ngắn này và loại dài này.

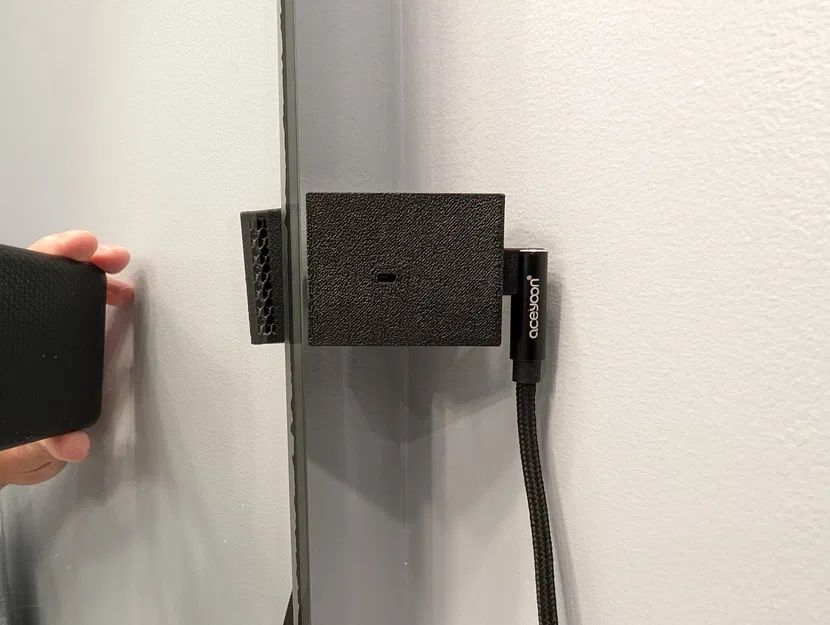

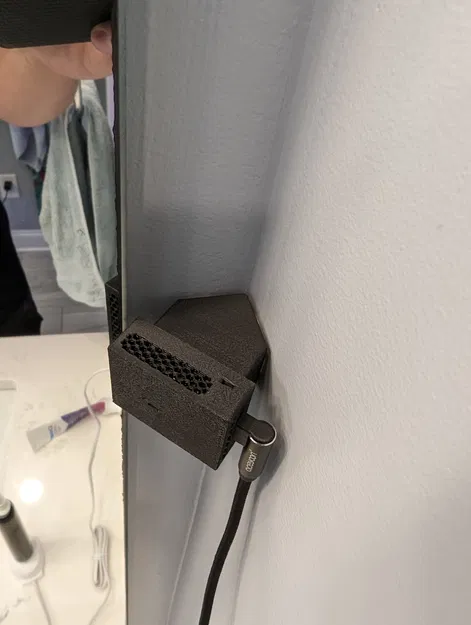

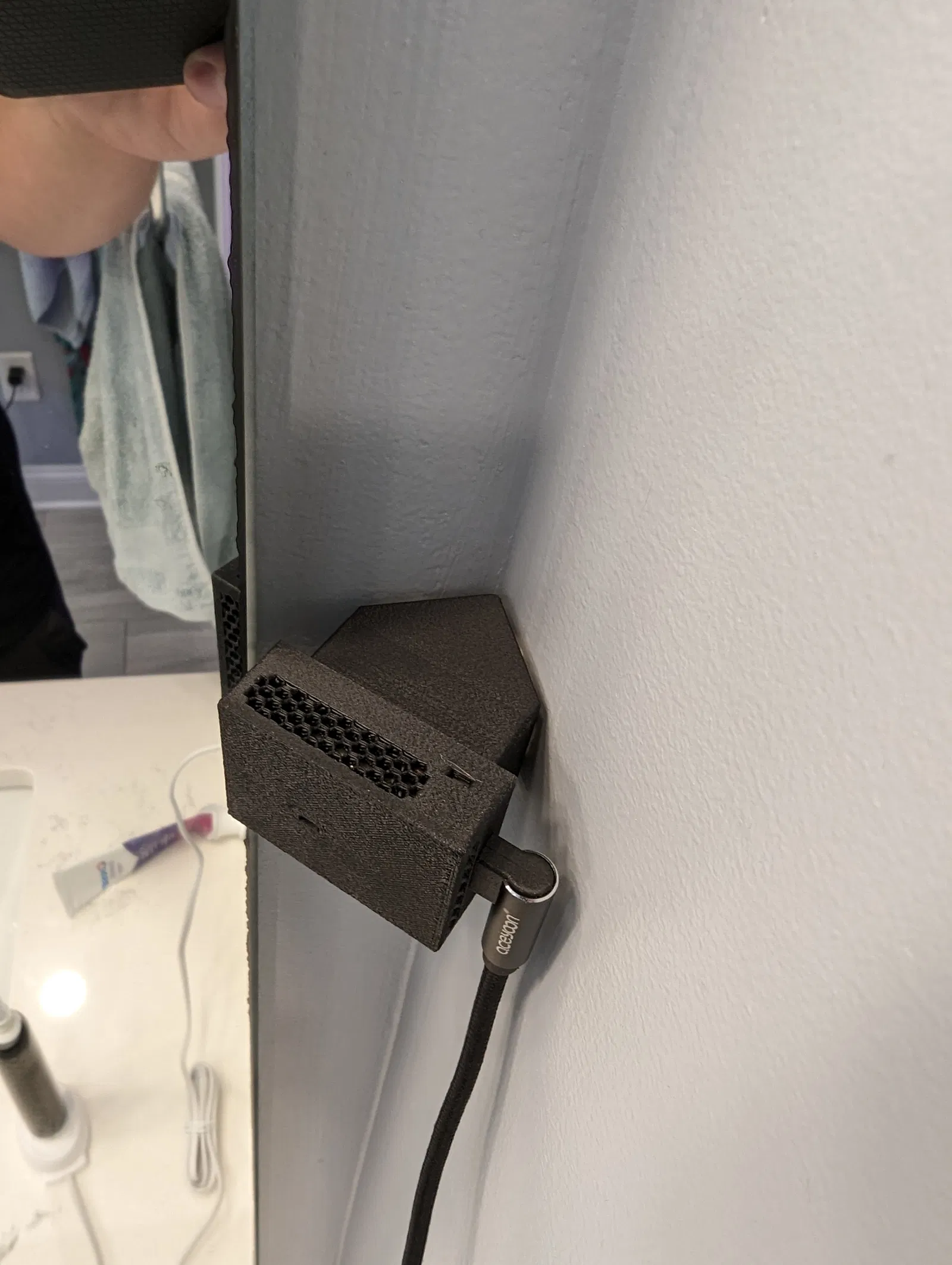

- Vật dụng để gắn lên tường: * Mình thì thích dùng Gorilla Putty nhưng mà dùng miếng Command strip nhỏ cũng được. Mình đang dùng cấu hình YAML này để tích hợp với Home Assistant. 1. In
- Trượt miếng đệm qua các chân trên LD2410C
- Hàn LD2410C vào ESP32.
- Cắt tỉa các chân ở mặt sau của ESP32 cho sát với bo mạch nhất có thể.

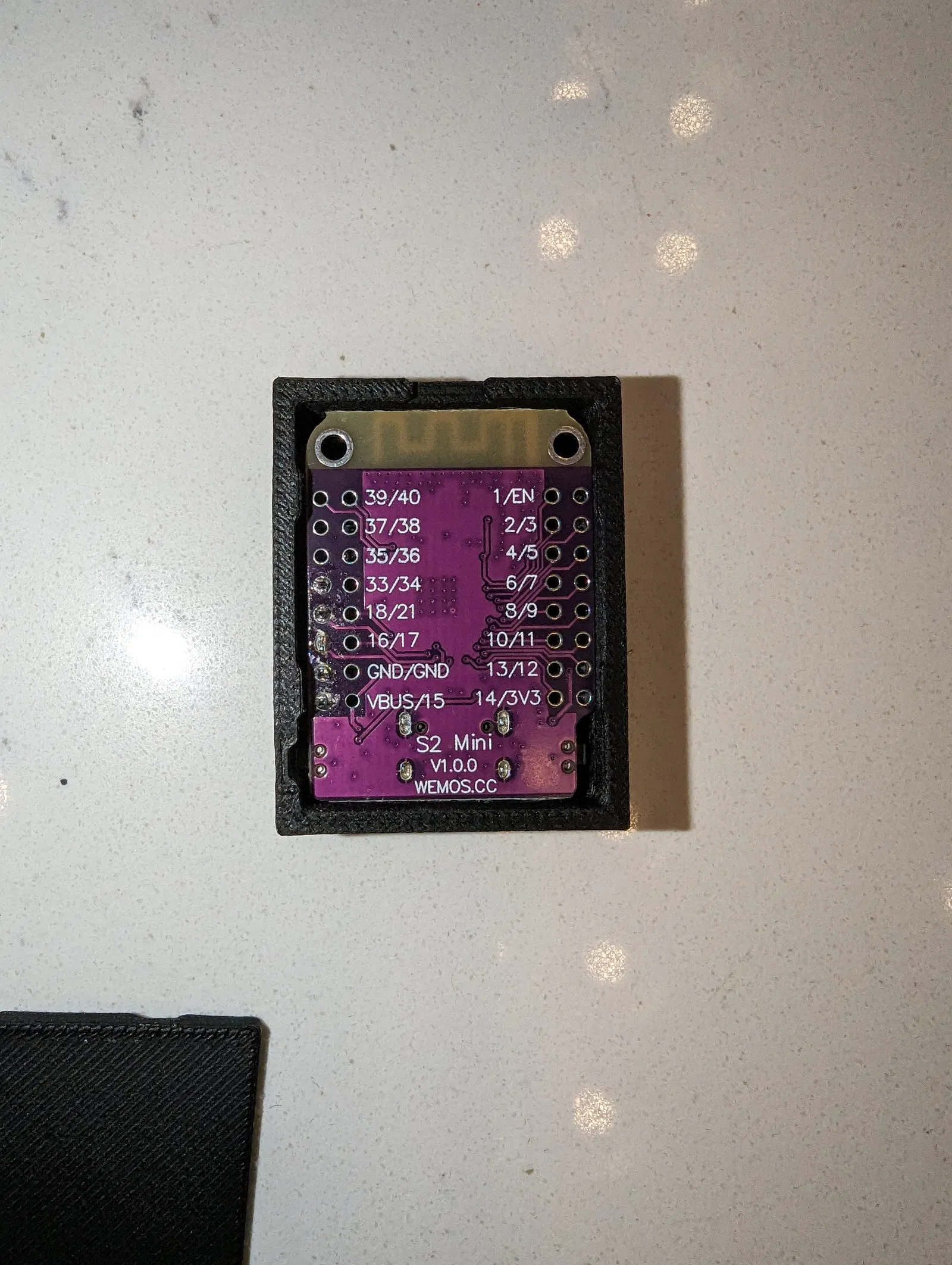

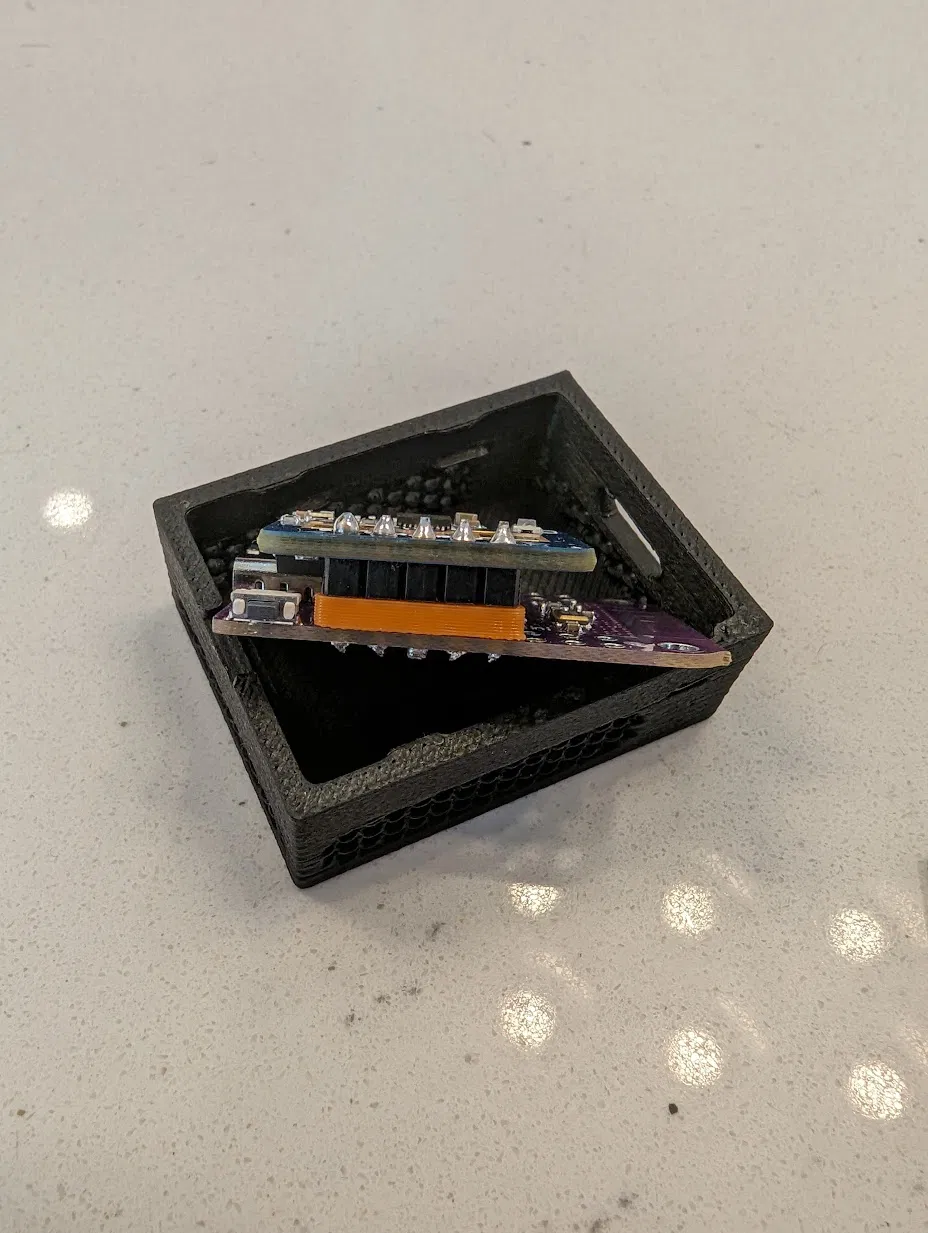

- Trượt bo mạch vào vỏ: 1. Cho mặt có radar vào trước. Có một gờ ở bên trong vỏ để bo mạch ESP có thể đặt lên. 2. Hạ phần còn lại của bo mạch vào vị trí.
- Gắn mặt lưng vào. Đừng quên xem các mẫu khác của mình nha! https://www.f3d.vn/profile/friedcheese20_596762
