Thẻ Hiệu Chỉnh Live-Z Dễ Dàng

Bị ngán cái vụ ngồi canh chỉnh live-Z hoài luôn hả? Tui thì bị ngán lắm rồi đó! Mọi cái hệ thống live-Z gì cũng phải ngồi rà chỉnh nút hết, mà tui cứ nghĩ phải có cách nào ngon hơn.

Giờ thì có rồi nha!

Gần như là có rồi đó!

Cái bước đầu vẫn phải ngồi rà chỉnh bằng tay, nhưng mà lẹ lắm.

Các bước, kèm ví dụ:

• Bạn sẽ cần một cái dao cạo nhựa mới tinh để làm vụ này. Tin tui đi, bạn sẽ ghét lắm đó nếu không có cách nào thật sự tốt để gỡ đồ ra khỏi mâm in. (Nếu mới tập tành in ấn, thì cứ mua dao cạo nhựa xài, đảm bảo không hối hận, nó rẻ mà).
• Lấy mấy cái file gcode tương ứng. Hiện tại thì có cho PLA hoặc PETG, với cỡ đầu phun 0.25, 0.4 và 0.6 ly. Xem phần Notes nếu bạn muốn tìm hiểu thêm.
• Chỉnh cái Live-Z offset của bạn cao hơn mức bạn nghĩ là nó nên có. Nếu đây là lần đầu bạn làm thì 0.000 là ổn rồi.
• Cho sợi nhựa vô, tốt nhất là loại nào thấy rõ trên mâm in. Tui chọn màu đen, vì cái màu đen này nó bóng lắm, với sẵn có rồi, mà tui lười. Màu trắng chắc là tốt hơn đó.
• In file 1_initial_adjust. Vừa bắt đầu thì đó là lúc rà chỉnh nút nha! Chỉnh cái Live-Z (nằm gần đầu menu chính đó). Mục tiêu của bạn là chỉnh sao cho cái Z-adjust quá thấp, nhưng đừng để cái đầu phun nó đụng mâm. Chỉnh số âm hơn cho đến khi cái đường kẻ bắt đầu mờ đi. Nếu chỉnh số chẵn thì mấy bước sau dễ hơn. Tui vừa làm xong, được -2.400. Đừng có copy số tui nha - tự tìm số của bạn đi! - đó chỉ là ví dụ thôi.
• Đây là lần cuối bạn phải rà chỉnh nút theo thời gian thực! Chúc mừng nha.
• Khi tới khúc này rồi thì đừng có dừng in! Cứ đi chỗ khác chơi đi rồi để nó in xong. Nếu mà dừng bây giờ thì gần như không thể gỡ nó ra khỏi mâm in ngay cả khi có dao cạo nhựa. Nó sẽ in thêm mấy lớp nhựa lên trên mấy cái đường cũ để cho bạn dễ gắp hơn.
• Gỡ mấy cái đường kẻ ra, quăng nó đi, gỡ cái đường xả nhựa ra, quăng nó đi, rửa mâm in nếu bạn muốn.

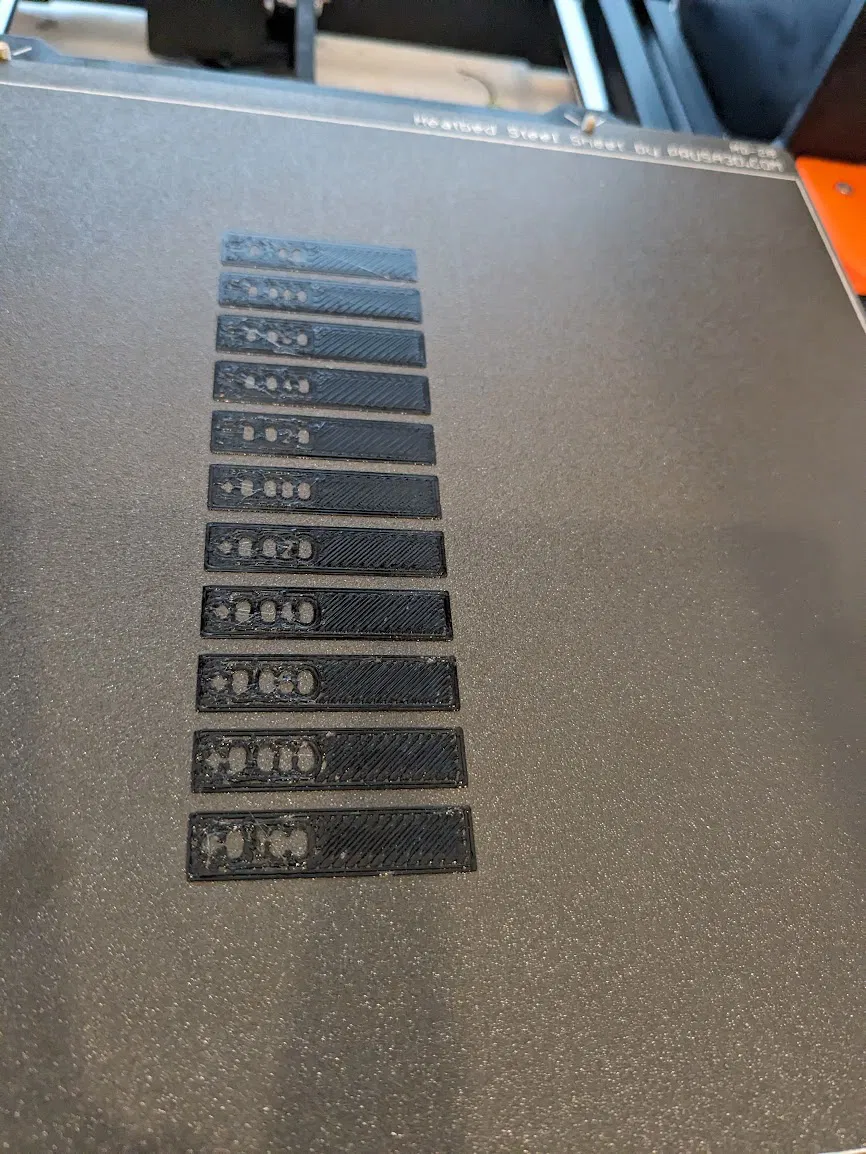

• In file 2_coarse_adjust. Đi chỗ khác chơi rồi để nó in xong, bạn không cần để ý lúc này đâu.
• Xong rồi thì quay lại gỡ hết mấy cái tag nhỏ ra khỏi mâm in. Nếu cái nào bị rã ra lúc gỡ thì bỏ nó đi.
• Chà cái bề mặt bằng ngón tay. Thấy nó sần sùi khó chịu không? Nghĩa là đầu phun quá thấp đó. Vứt mấy cái đó đi.
• Thử kéo mấy cái tag còn lại ra bằng tay. Nếu mà kéo ra dễ dàng thì đầu phun quá cao đó. Vứt mấy cái đó luôn.
• Cuối cùng bạn sẽ còn lại một đến bốn cái tag. Chọn cái bạn thích nhất. Vứt mấy cái kia đi.
• Nếu tất cả đều bị rã ra, hoặc cái tag tốt nhất là +0.100, nghĩa là bạn chưa chỉnh Live-Z xuống đủ thấp lúc đầu. Quay lại bước Điều chỉnh Ban đầu và lần này chơi bạo hơn chút.
• Mỗi cái tag đều có in sẵn cái số chỉnh chính xác mà bạn cần làm. Chỉnh theo số đó đi! Lúc máy in của bạn không in, cái chỉnh Live-Z bây giờ nằm sâu bên trong menu Cài đặt. Xin lỗi, bạn phải đi lục lọi tí đó.
• Lưu ý là cái tag nó có dấu cộng, còn mấy cái chỉnh Live-Z thì luôn là số âm. Nghĩa là bạn sẽ chỉnh cái Live-Z về gần 0 hơn. Đừng có chỉnh số đó lớn hơn. Chỉnh số đó nhỏ hơn. Cái này quan trọng đó. Trường hợp của tui, lúc trước là -2.400, còn cái tag ngon nhất ghi +0.350. -2.400 + 0.350 = -2.050. Tui chỉnh nó về -2.050.
• Vứt mấy miếng nhựa còn lại đi, lau sạch đường xả nhựa, rửa mâm in nếu bạn thích.
• Tùy chọn, nhưng nên làm: In file 3_fine_adjust.
• Lần này chắc bạn cũng biết phải làm gì rồi. Quy trình giống vậy, chỉ khác là sai số sẽ nhỏ hơn.

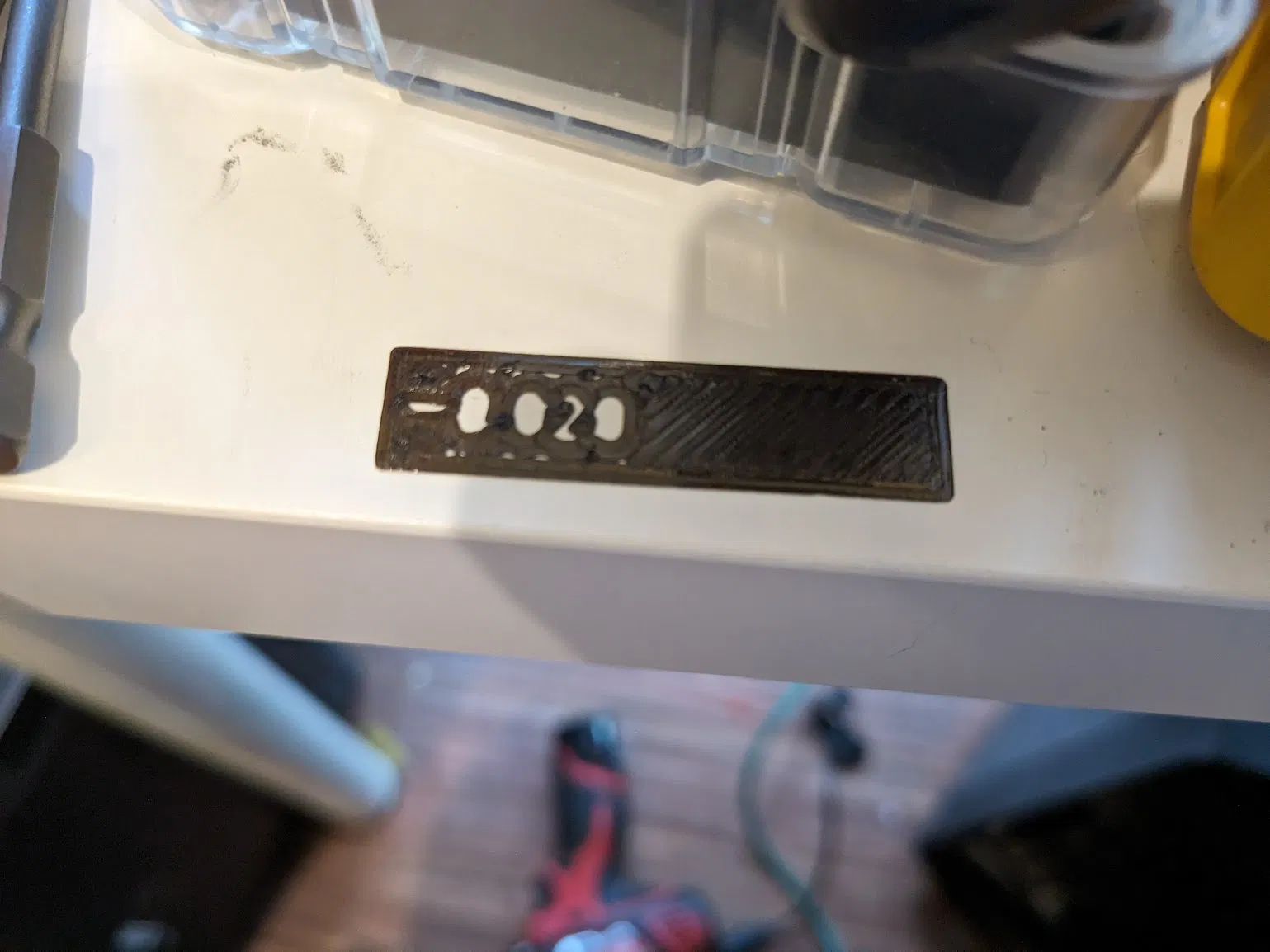

• Có một lưu ý quan trọng: Không phải lúc nào cũng là số cộng đâu! Bạn có thể nhận được tag là số trừ. Nếu bạn nhận được tag số trừ, hãy chỉnh Live-Z lớn hơn. Tui vừa gặp nè! Trước đó tui có -2.050, còn tag tốt nhất là -0.020. -2.050 - 0.020 = -2.070.
• Tùy chọn, nhưng không khuyến khích: In file 4_ultrafine_adjust. Làm lại y như cũ. Tui chưa bao giờ thấy vụ này hữu ích lắm, nhưng nó sẽ giúp bạn đạt tới giới hạn chính xác của hệ thống Live-Z. Làm cũng không hại gì! Nhưng đừng ngạc nhiên nếu bạn nhận được cả đống tag y chang nhau mà không phân biệt được.
• Tùy thuộc vào giá trị cuối cùng bạn nhận được, có thể có sai số làm tròn nhỏ; hệ thống sẽ hiệu chỉnh tới mức 0.0025 điểm, nhưng nó chỉ hiển thị được ba chữ số thập phân, nên nó hay làm tròn, và mấy cái tag có thể không có cùng cách làm tròn. Cứ chọn cái nào gần nhất là được.

Chúc mừng, bạn đã hoàn thành! Máy in của bạn giờ đã hoàn hảo! Bạn sẽ không bao giờ gặp bất kỳ vấn đề in ấn nào nữa.

Đó là nói xạo. Nhưng ít ra vấn đề này đã được giải quyết triệt để!

Vài ghi chú

Tôi có thể tự tạo Gcode của riêng mình không?

Bạn có thể.

Việc này hơi khó nói là bạn có thể.

Quy trình thực tế để làm việc này đòi hỏi xử lý hậu kỳ đáng kể; tôi không biết phần mềm cắt lát nào có thể làm những việc cụ thể cần thiết để tạo ra gcode này. Vì tôi không hoàn toàn điên, tôi đã viết một chương trình để làm việc này cho mình. Chương trình và tất cả các file đầu vào cần thiết có sẵn trên Github.

Tuy nhiên, cái này chưa bao giờ thực sự được tạo ra cho ai khác ngoài tôi. Ở dạng hiện tại, nó giả định bạn đã cài openscad vào đường dẫn và cài PrusaSlicer qua flatpak, mà bạn đã có, vì bạn đang chạy trên Linux, đúng không?

Bạn khó có thể làm cho nó hoạt động trừ khi bạn là một lập trình viên. Mà code thì cùi bắp lắm. Xin lỗi.

Nếu bạn là lập trình viên, và bạn làm cho nó linh hoạt hơn hoặc dọn dẹp nó sạch sẽ hơn, làm ơn gửi một pull request nhé!

Tôi có đầu phun 0.80 và đang dùng nó để in ASA. Bạn có thể tạo Gcode cho tôi không?

Được chứ! Quấy rầy tôi trên Discord (ZorbaTHut). Bạn có thể nhắn cho tôi nhưng tôi chắc sẽ không thấy đâu.

Tôi có đầu phun 0.69 tùy chỉnh và đang dùng nó để in một loại sợi nhựa mới lạ tên là PONKBORT chỉ có sẵn cho một ngôi làng cụ thể các loài cua siêu thông minh ở đông bắc Malaysia. Bạn có thể tạo Gcode cho tôi không?

Không.

Nhưng cứ quấy rầy tôi trên Discord để tôi giúp bạn chạy script trên máy tính của bạn.

Tag cho đầu phun 0.60 đọc hơi khó.

Ừa, đúng vậy. Vấn đề là chúng cần to hơn để dễ đọc hơn, nhưng nếu làm to hơn thì không vừa mâm in. Tui lẽ ra phải tạo hai hàng, nhưng tui chưa làm. Vấn đề đã biết.
