Đồng hồ cờ vua / Chess clock

Tôi đã tự tạo đồng hồ cờ vua của mình với ESP32 S2 mini. Sau một vài chỉnh sửa nhỏ, bạn có thể dùng bất kỳ vi điều khiển nào khác.

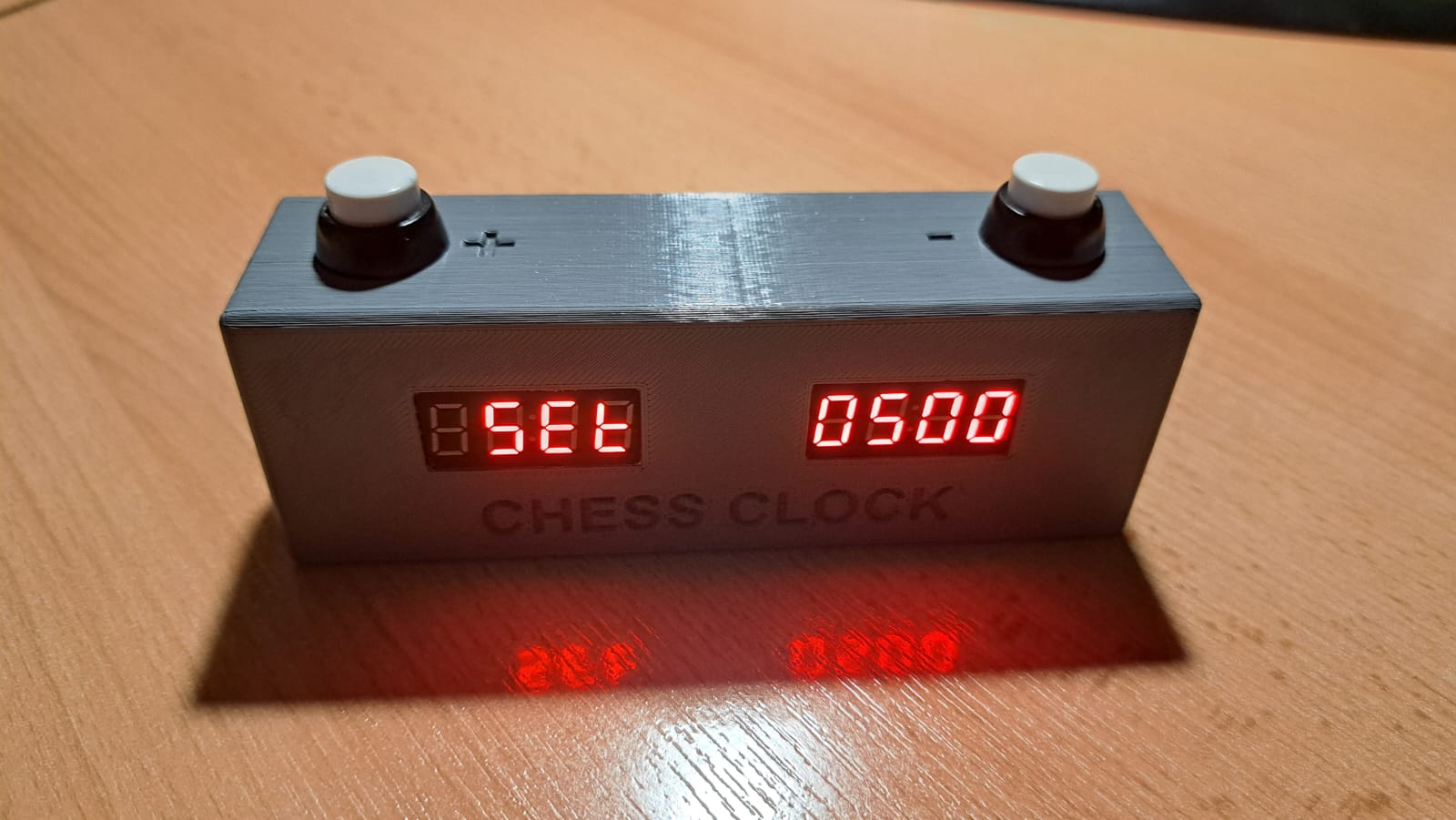

Luồng chơi Đồng hồ được cài đặt sẵn 5 phút. Sau khi bật, bạn có thể thay đổi thời gian chơi bằng các nút bấm. Người chơi bắt đầu bấm nút, sau đó bấm lại nút đó. Tiếp theo, hai người chơi lần lượt thực hiện lượt đi của mình. Khi một người chơi hết giờ (còn 0 phút trên đồng hồ), bộ đếm thời gian sẽ dừng lại và người chơi còn lại giành chiến thắng. Nhấn cả hai nút cùng lúc sẽ cho phép quay về màn hình ban đầu.

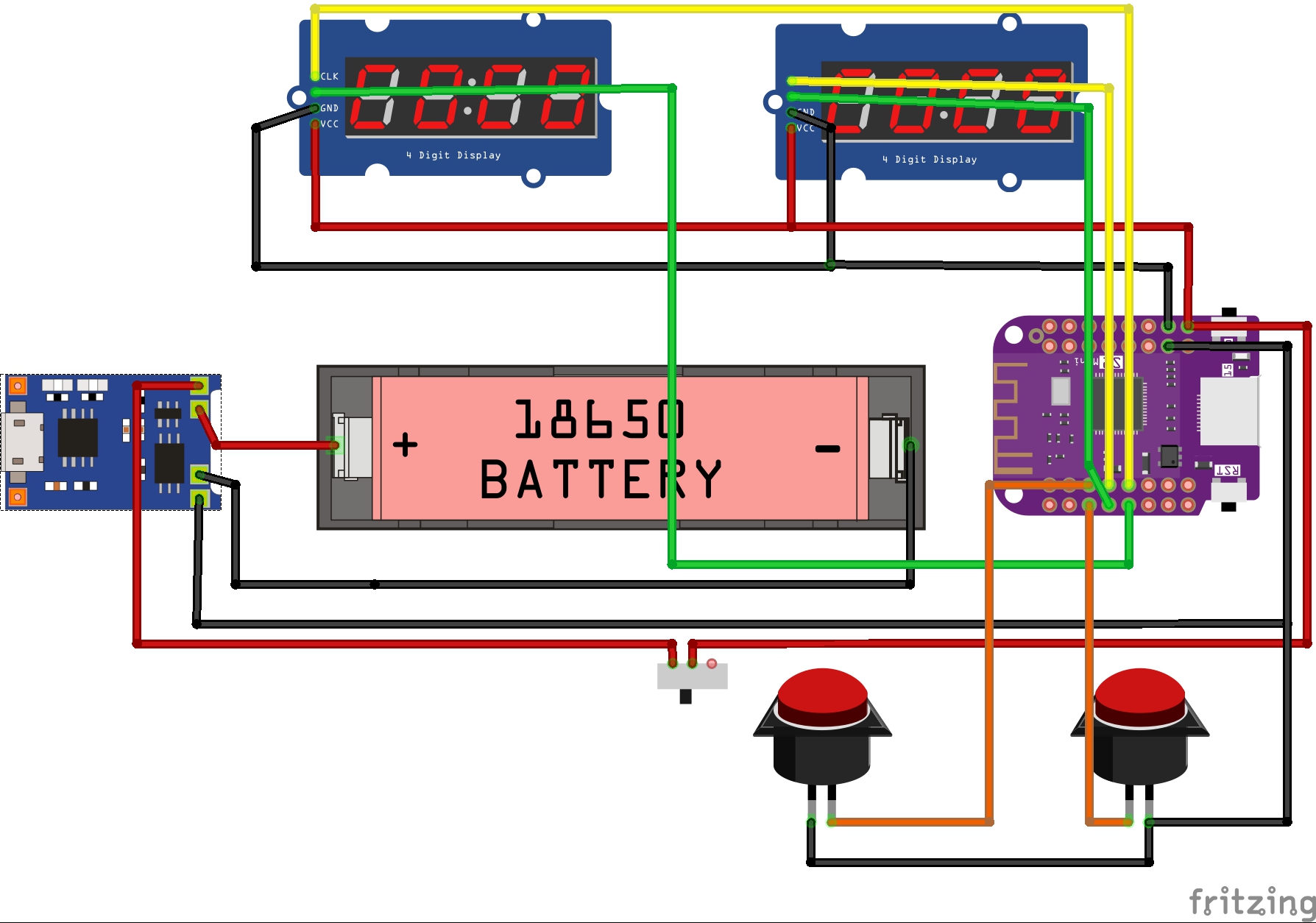

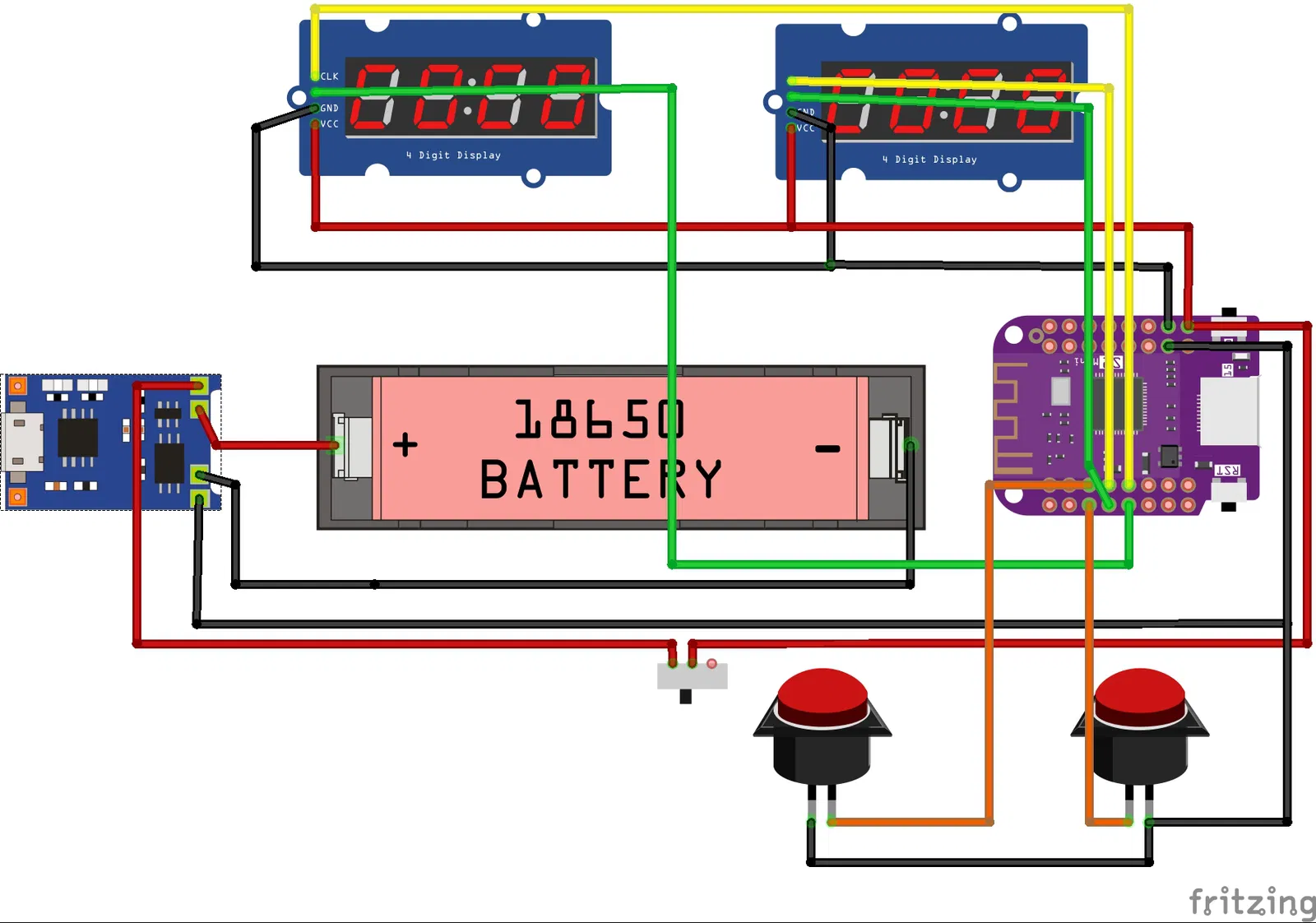

Lắp ráp Mã nguồn cho ESP 32 S2 mini đã được đăng tải trên GitHub. Cách đấu dây các linh kiện được mô tả chi tiết trong sơ đồ đính kèm.

https://github.com/sewermancz/chess_clock_esp32

Bạn cần chuẩn bị:

• ESP 32 S2 mini (hoặc vi điều khiển khác)
• 2 x mô-đun hiển thị TM1637
• 2 x nút bấm tự phục hồi
• Mô-đun sạc TP4056
• Công tắc gạt SPDT
• Pin li-ion - 16850

Video hướng dẫn lắp ráp
