Manta MK2 cho máy in 3D Ender 6

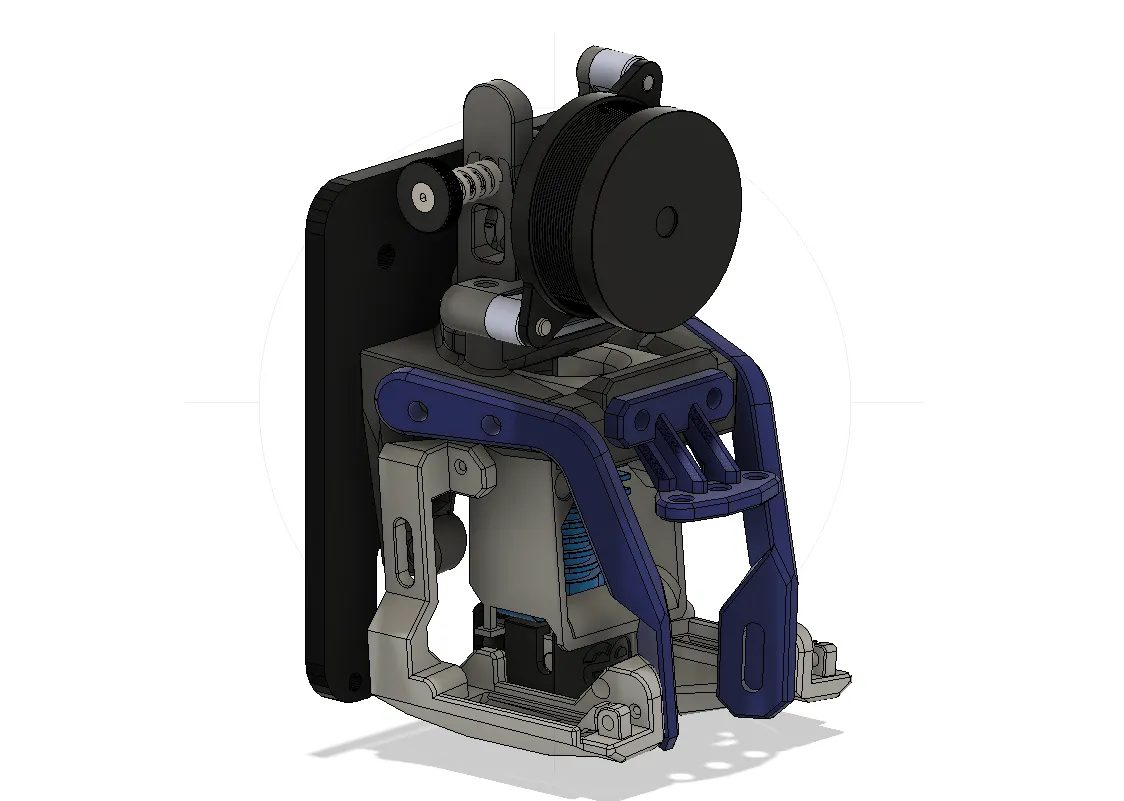

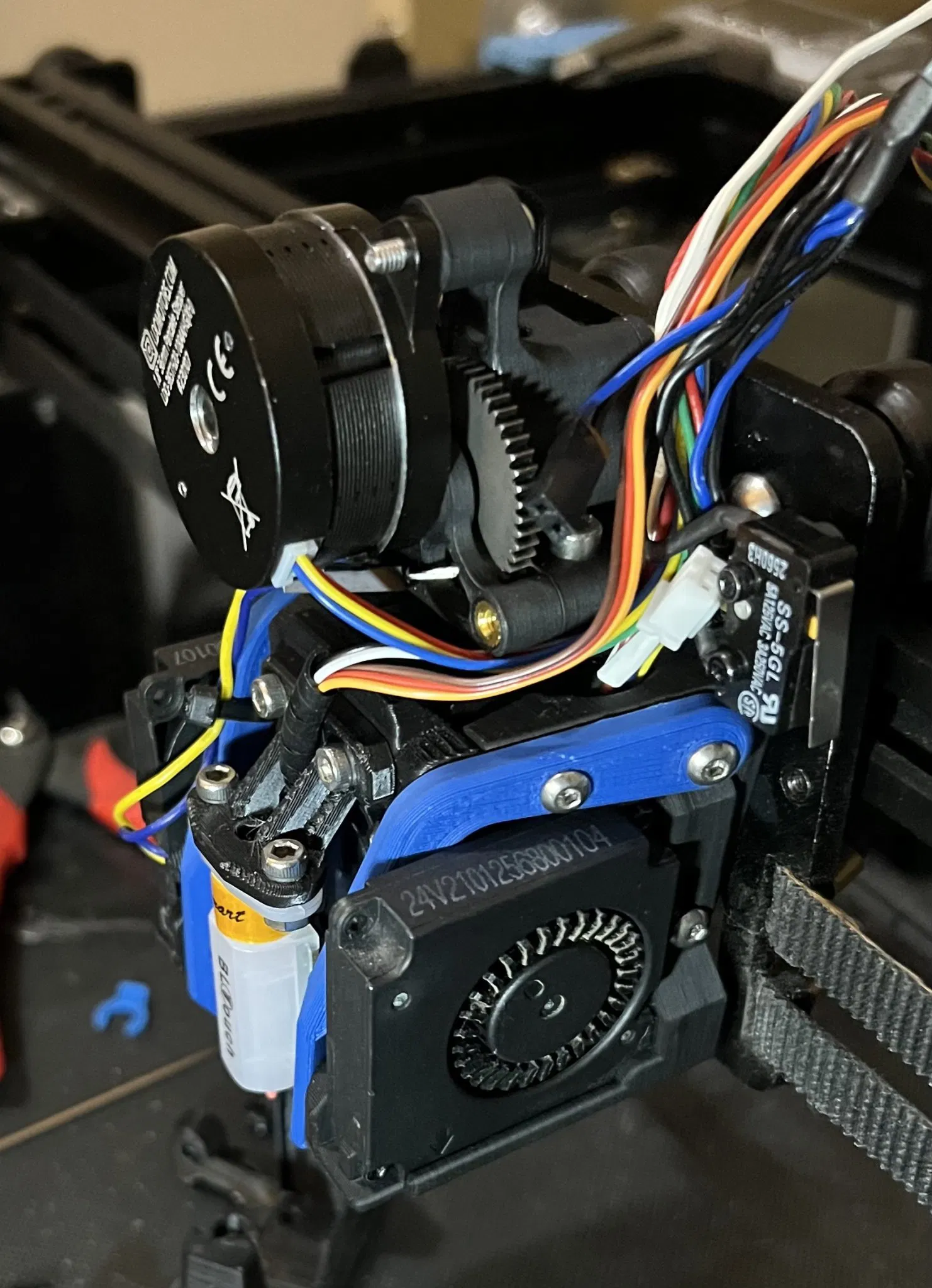

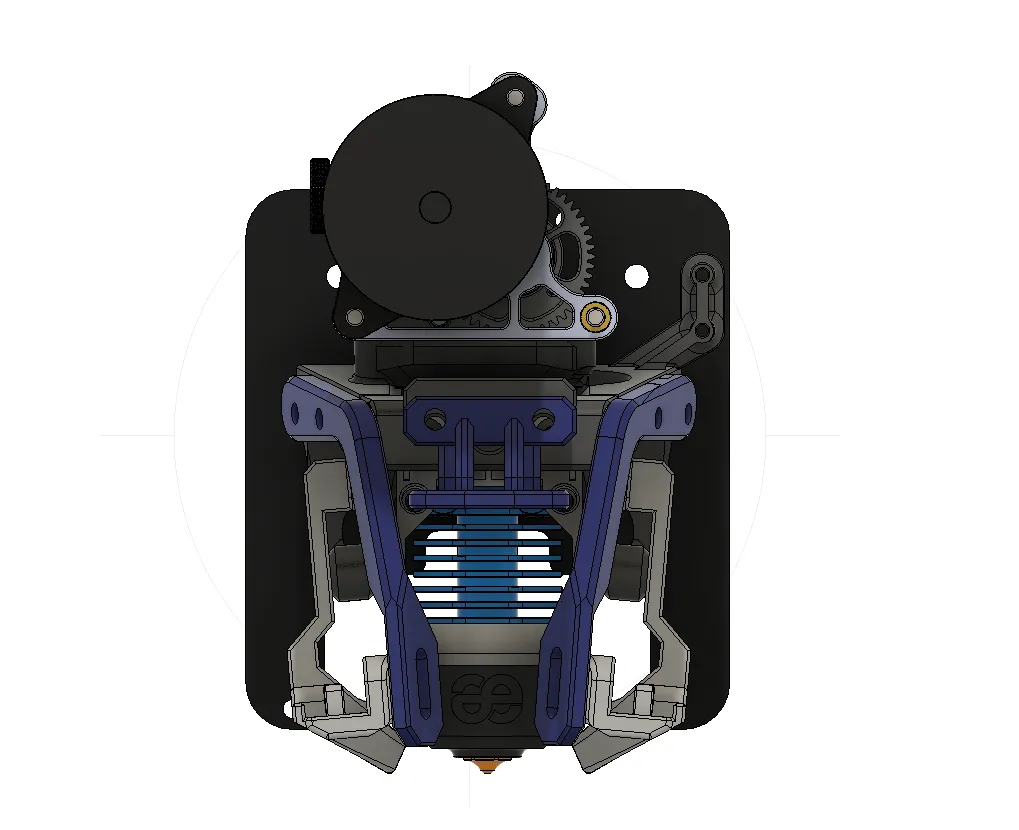

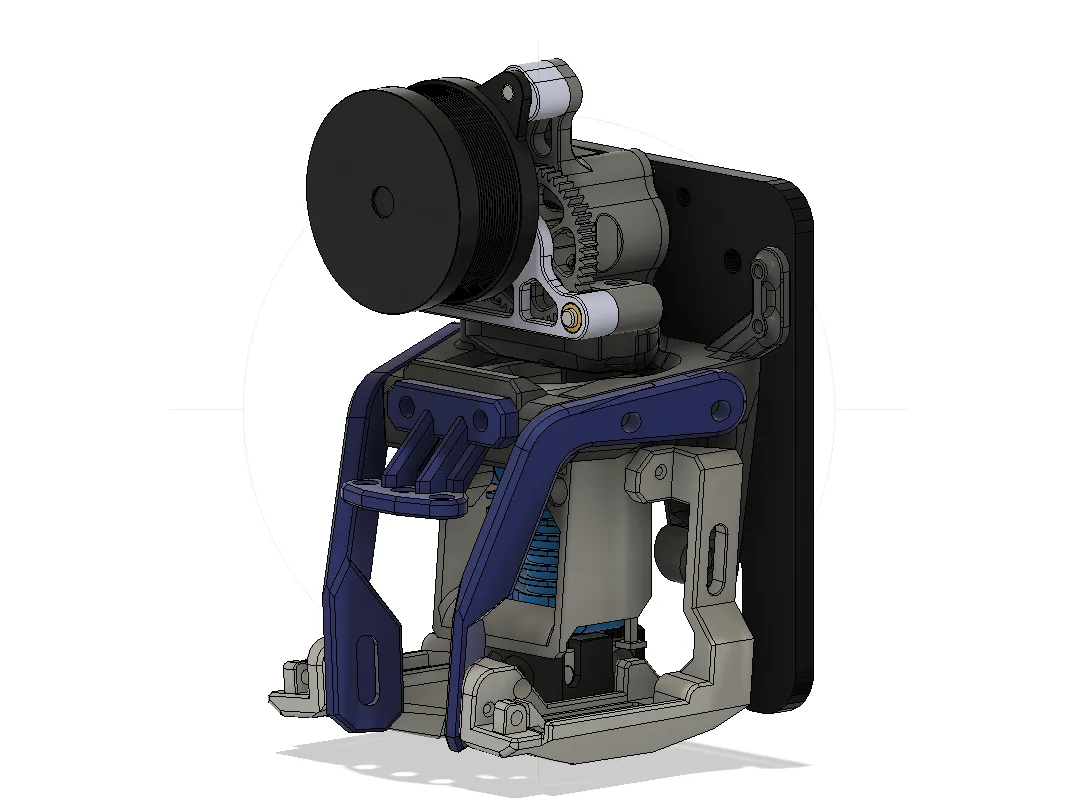

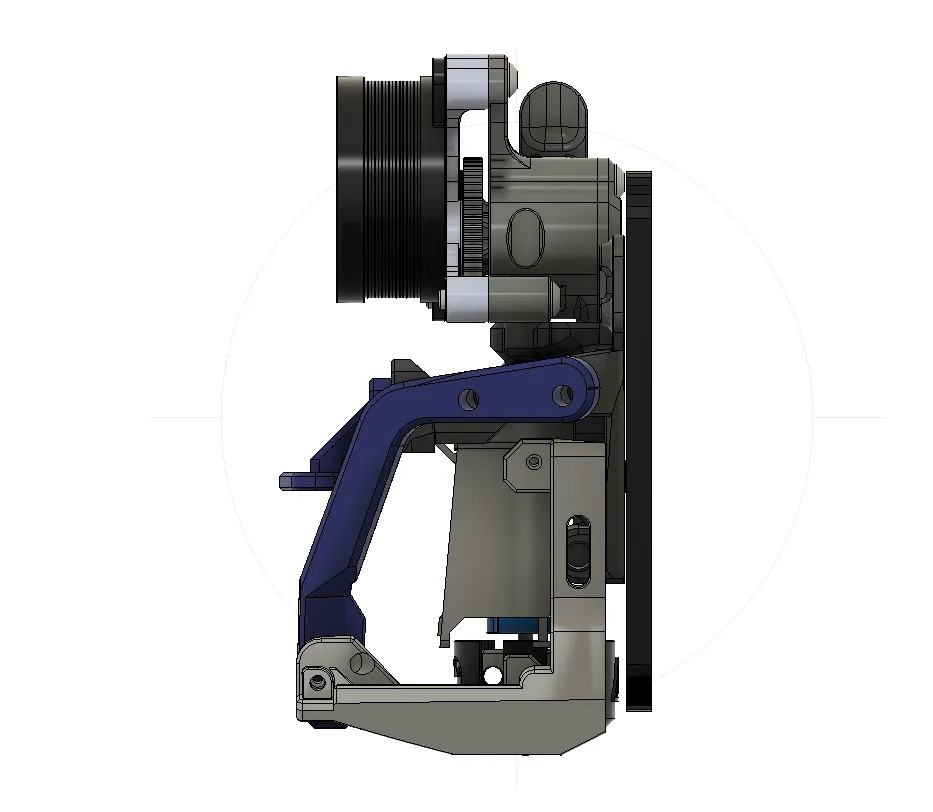

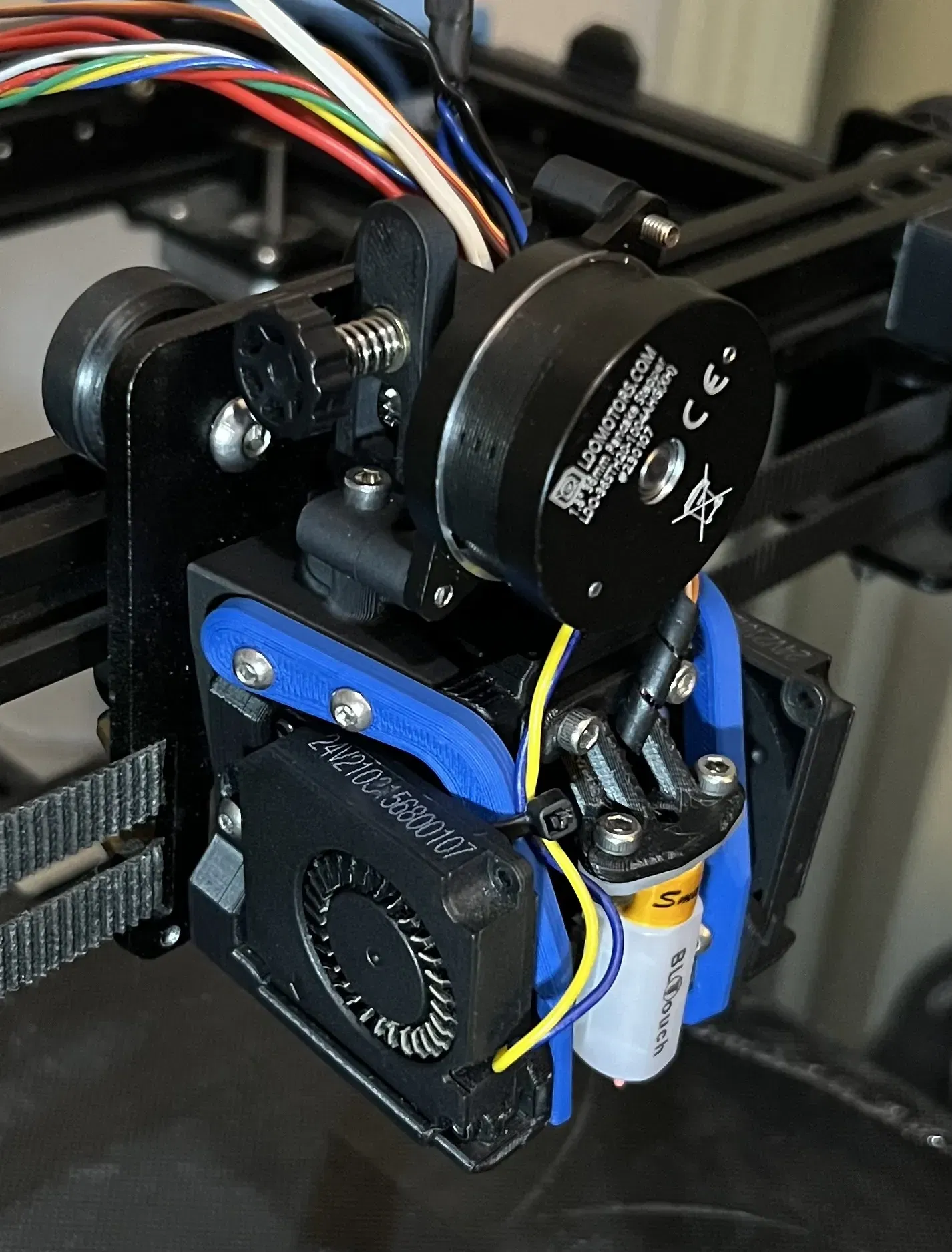

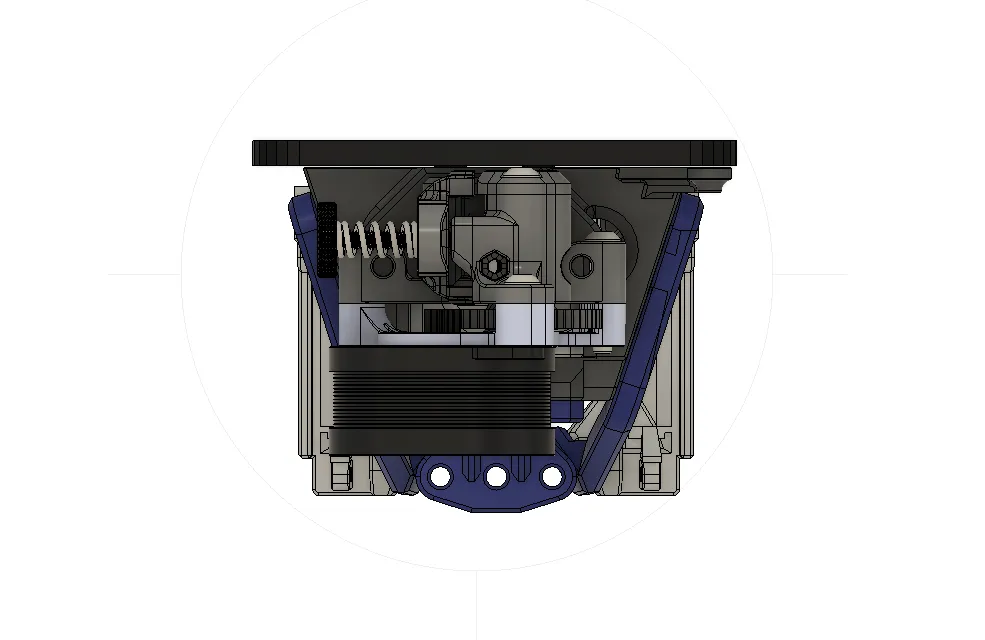

Manta MK2 Ender 6 Như mọi khi, nếu bạn cảm thấy hứng thú, hãy mua cho tôi một ly cà phê hoặc đóng góp một khoản nhỏ để tôi có thể tiếp tục tạo ra những thiết kế và sửa đổi này! Cảm ơn! ##### Phiên bản 3.0 Ổn định! Cập nhật: 08/12/23 Ghi chú: - Hỗ trợ Orbiter 2.0 đã được phát hành! (Vẫn đang trong quá trình thử nghiệm)

• Các phiên bản “HD” đã được thêm vào cho các giá đỡ Sherpa sử dụng tùy chọn “K” Mặt trước, cung cấp một giá đỡ an toàn hơn nhưng giảm khả năng bảo trì vì Extruder phải được gắn vào đế ống dẫn trước khi lắp đặt và không thể tháo rời mà không tháo toàn bộ cụm Khuyến nghị sử dụng Hỗ trợ từ mặt phẳng xây dựng ---------------------------------------------------------------------------------------------------------------- ##### Phiên bản 3.0 Beta (THÍ NGHIỆM) Ghi chú phát hành: (2 tháng 7/23) Nếu bạn tìm thấy vấn đề với thiết kế, vui lòng gửi cho tôi một tin nhắn để tôi có thể sửa chữa! - Hỗ trợ Sherpa Direct Drive
• Hỗ trợ DragonFly BMS
• Hotend đã được di chuyển 3mm ra khỏi xe X để cải thiện khả năng làm mát linh kiện và cho phép sử dụng Sherpa Mini
• Thêm bộ chuyển đổi BMS cho V2 Xin lưu ý rằng đây là các tệp beta để thử nghiệm. Cách lắp ráp giống như V2, tuy nhiên bạn sẽ cần lắp đặt thêm 2 chèn M3 có rãnh vào phần trên để gắn Sherpa Mini. Hãy chắc chắn rằng bạn In đúng Mặt đế Ống dẫn Hot end cho bạn! - OEM - Hotend Stock hoặc Micro Swiss
• BMS - Phaetus DragonFly BMS Hỗ trợ Orbiter 2.0 và đã sửa Y axis EndStop Sắp có!! Tệp nguồn Sherpa Mini ---------------------------------------------------------------------------------------------------------------- Phiên bản 2.0 Ghi chú phát hành: (8 tháng 1/23) - Đế ống dẫn đã được sửa đổi và gia cố để tăng độ cứng cũng như tối ưu hóa cho việc in
• Thân quạt V2 đã được sửa đổi để có thêm khoảng trống cho Hot End Creality Spider
• Thêm giá đỡ công tắc Endstop trục Y mới (di chuyển Y Max -2mm về phía sau để tạo khoảng trống cho đầu in)

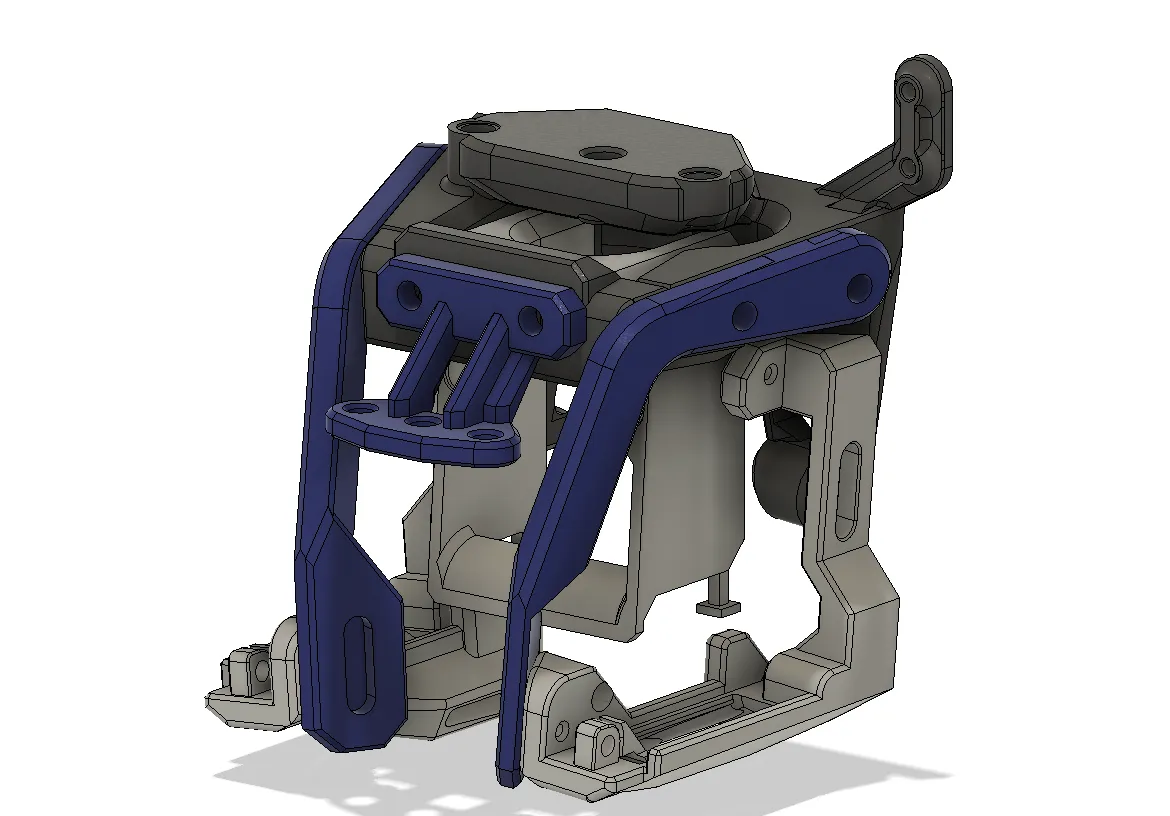

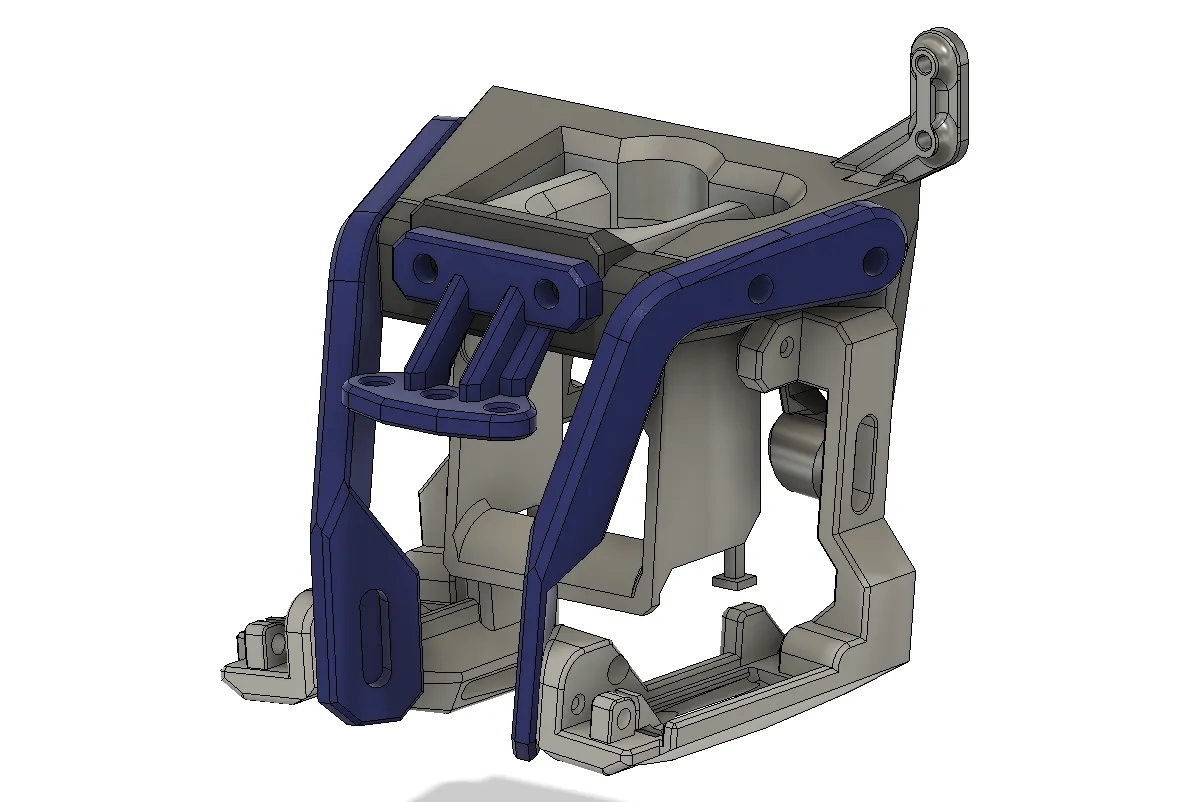

• Giá đỡ BL touch đã được định vị lại để có khoảng trống tối ưu ---------------------------------------------------------------------------------------------------------------- Đây là một bản remix của đầu in Manta MK2 cho Ender 5 bởi BoothBoothy mà tôi đã lấy và chỉnh sửa để phù hợp với Ender 6. Mục tiêu: - đầu in mô-đun và gọn nhẹ
• không mất diện tích in
• nâng cấp làm mát linh kiện Tôi đã chọn Manta Mk2 làm cơ sở cho dự án này do thiết kế gọn nhẹ và linh hoạt cho các máy của Creality. Yêu cầu: - Quạt làm mát linh kiện kép

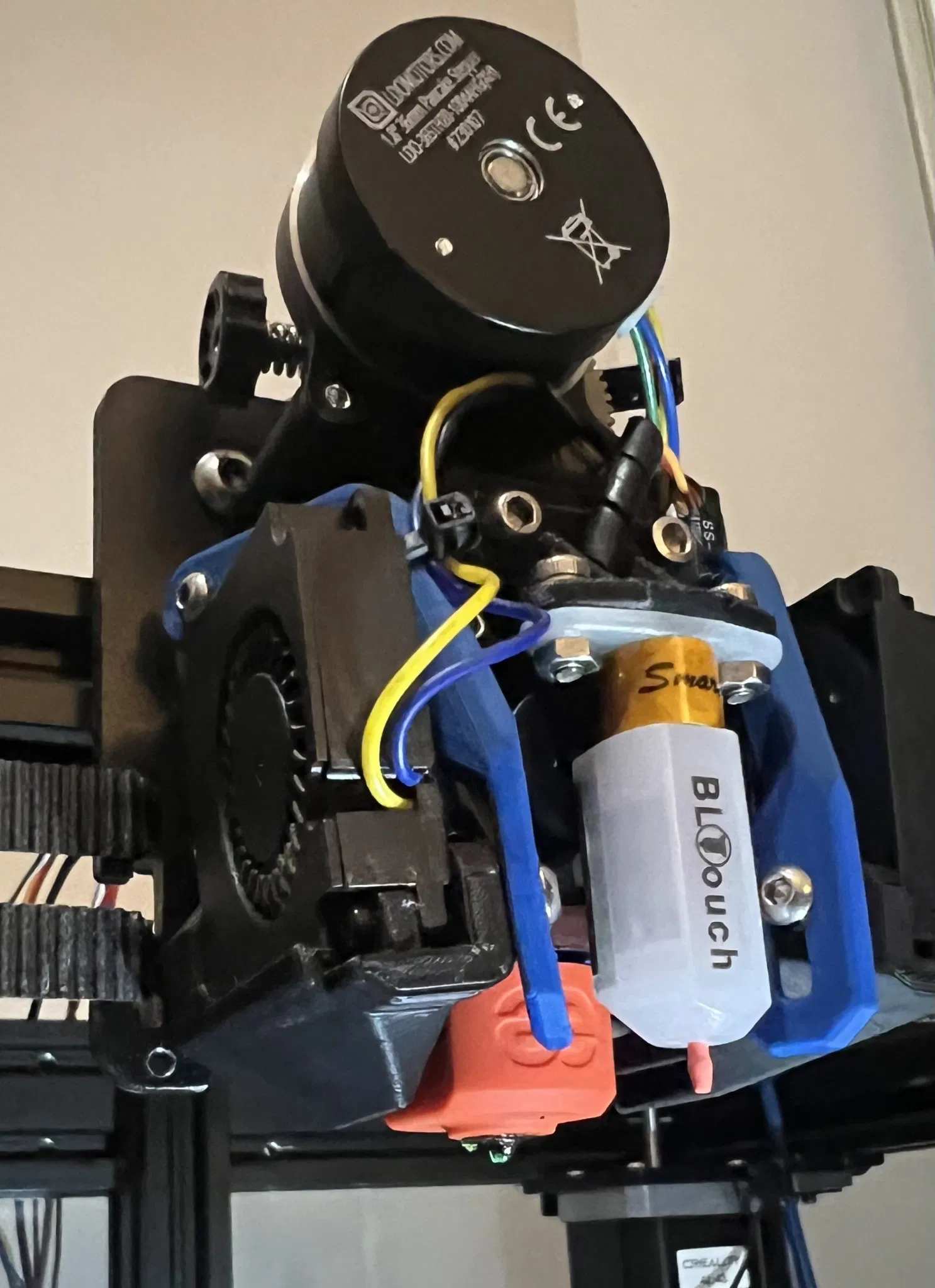

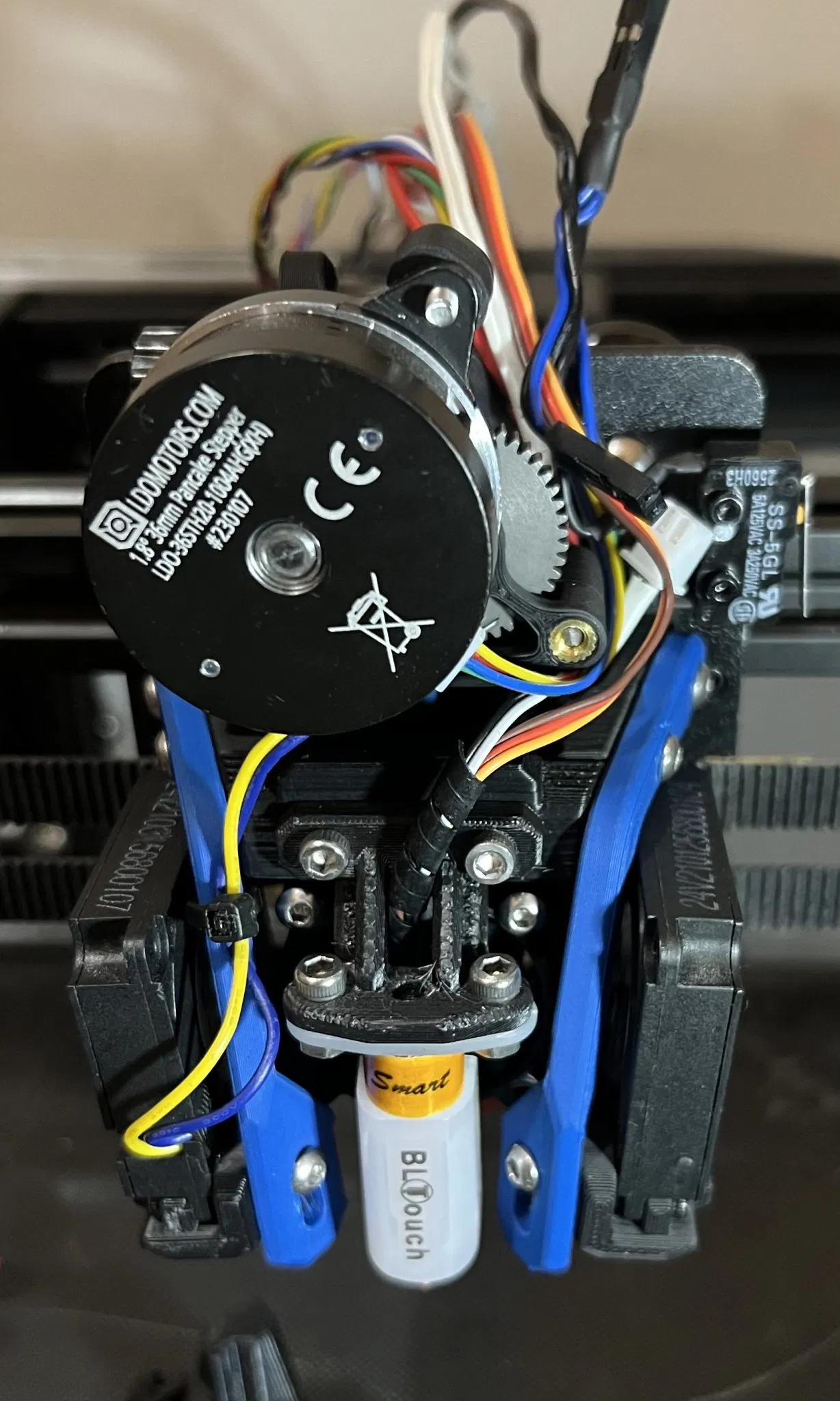

• Tương thích với BL Touch
• Chiều cao quạt có thể điều chỉnh
• Không mất diện tích in
• gọn nhẹ và nhẹ Danh sách in: In tất cả các bộ phận bao gồm ở đây bằng cách sử dụng hỗ trợ từ bàn dựng Căn chỉnh Cánh tay hỗ trợ bên phải phẳng với bàn dựng, không cần hỗ trợ LƯU Ý nếu sử dụng BL Touch - bạn chỉ có thể sử dụng giá đỡ mà tôi đã bao gồm ở đây, các giá đỡ khác sẽ khiến cảm biến BL Touch tiếp xúc với các dây đai ở phía trước của máy khi di chuyển đến vị trí trục Y 0 Phần còn lại của các bộ phận và hướng dẫn có thể được tìm thấy ở đây: https://www.f3d.vn/3d-model/826-he-thong-dau-ong-dan-va-cong-cu-manta-mk2-cho-may-in-ender-5 Từ đó, bạn sẽ cần in các bộ phận sau để hoàn thành đầu in; 4010_Duct_RH_V1_1 (x1) 4010_Duct_LH_V1_1 (x1) Fascia_Plate_BL_Touch_Mount_V1_1 (x1) HOẶC Fascia_Plate_Manta_V1_1 (x1) [ nếu không sử dụng BL Touch ] Quạt thổi 4010 (x2) Quạt 3030 (x1) Nhiều bu lông, đai ốc và đai ốc T M3 Lắp ráp: 1) Chèn hai đai ốc M3 vào phía sau của Bảng Lưng Ống dẫn 2) Trượt Bảng Lưng Ống dẫn qua các cột gắn Hotend trên bảng xe X 3) Lắp đinh vít M3 x 10mm vào bảng lưng để cố định vào xe 4) Lắp hotend lên xe 5) Lắp đặt công tắc giới hạn trục x vào bảng lưng 6) Lắp giá đỡ dừng va chạm trục X trên trục X với (2x) M3x8-10mm và đai ốc t 6) Gỡ bỏ bảng công tắc giới hạn trục Y ở góc phía sau bên phải của máy và lắp giá đỡ in vào vị trí của nó với MŨI TÊN Ở TRÊN VÀ HƯỚNG VỀ PHÍA TRƯỚC CỦA MÁY bằng phần cứng gốc 7) Tham khảo hướng dẫn Thiết kế Gốc để lắp ráp cuối cùng Ghi chú Cuối cùng Để duy trì đầy đủ phạm vi chuyển động của Ender6, bạn phải sử dụng các cấu hình trên cho đầu in này, việc sử dụng quạt thổi 5015 tùy chọn sẽ giảm hành trình trên trục X và Y. Nếu sử dụng cảm biến BL Touch, bạn sẽ cần cập nhật firmware của mình như sau; define PROBE_OFFSET ( 0, -36.214, -3.100)//( x, y, z ) ĐIỀU CHỈNH Z OFFSET TRƯỚC KHI IN LẦN ĐẦU TIÊN
