Mô tả

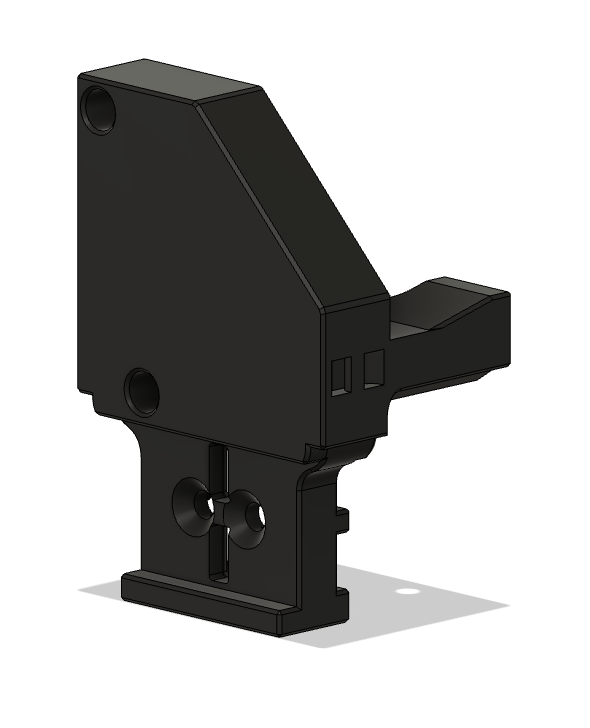

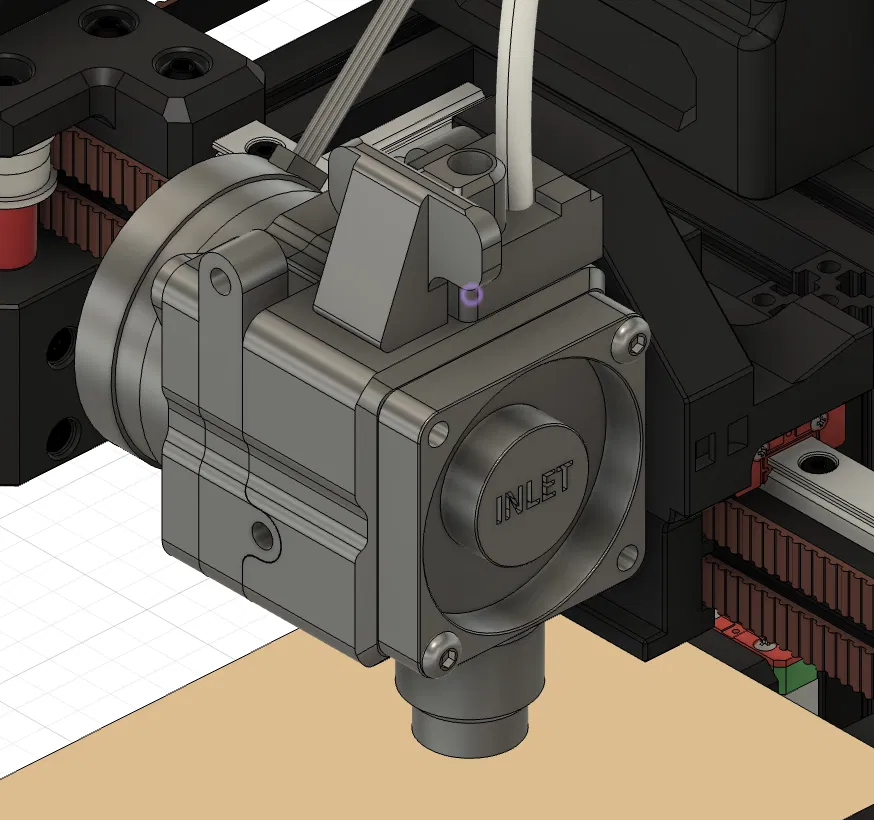

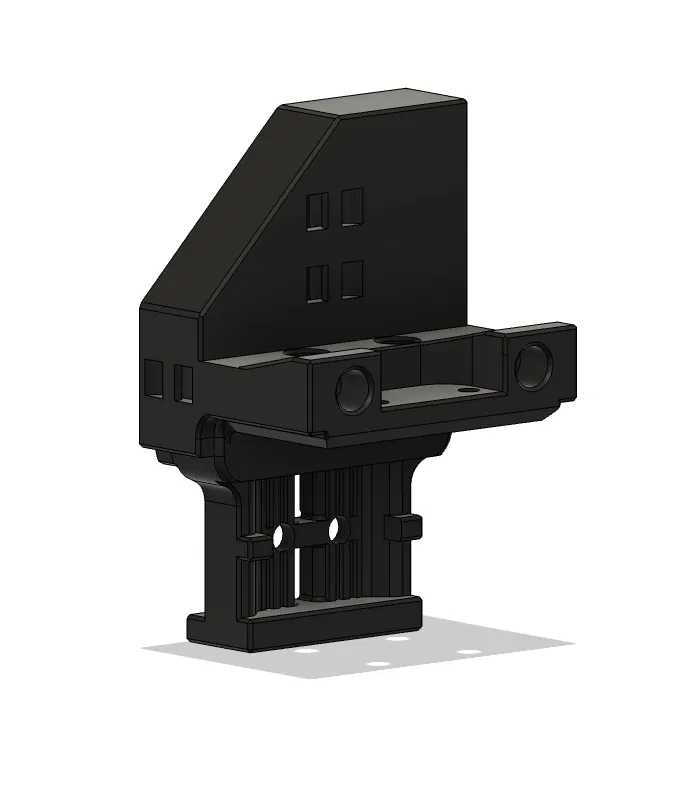

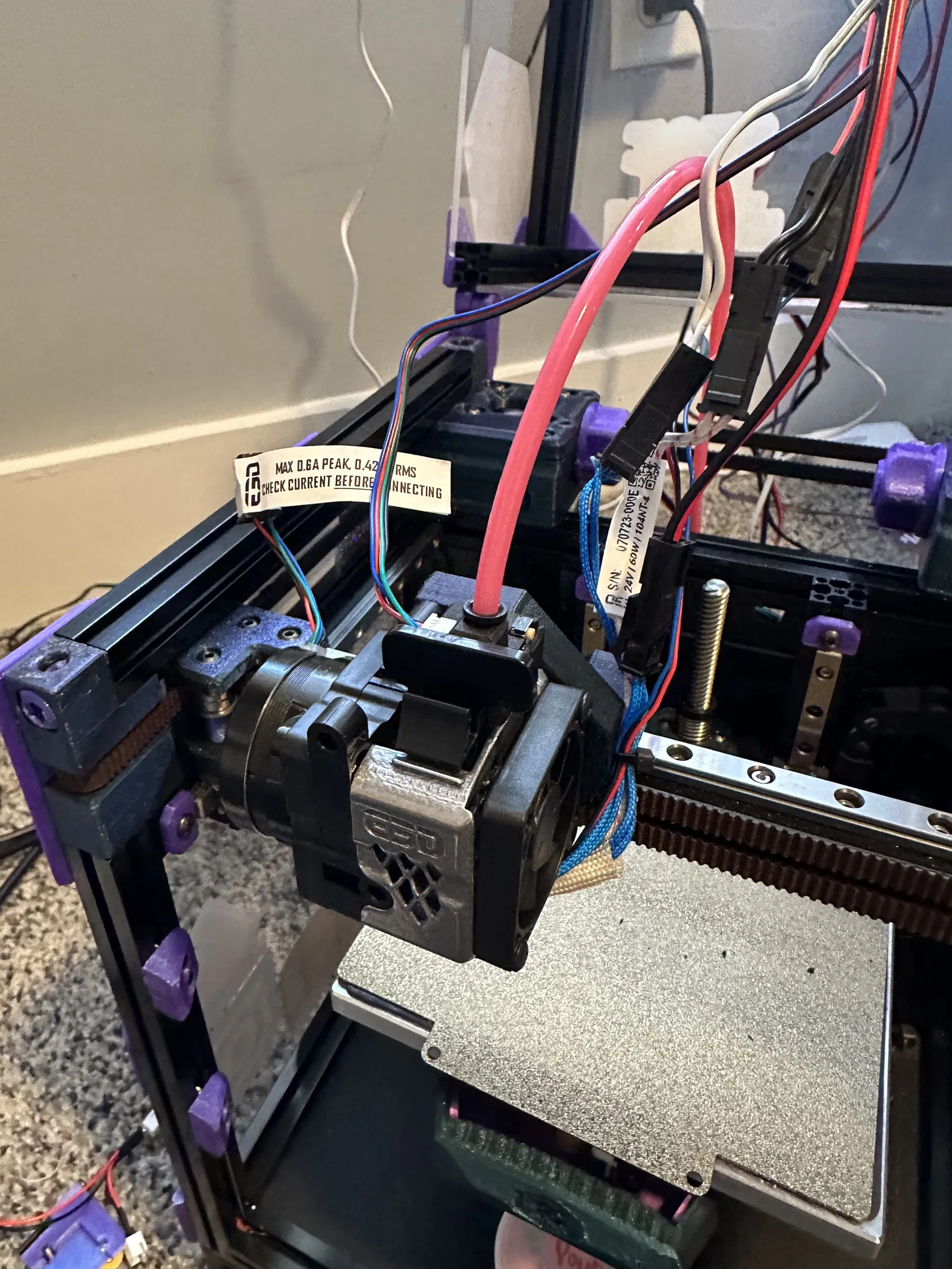

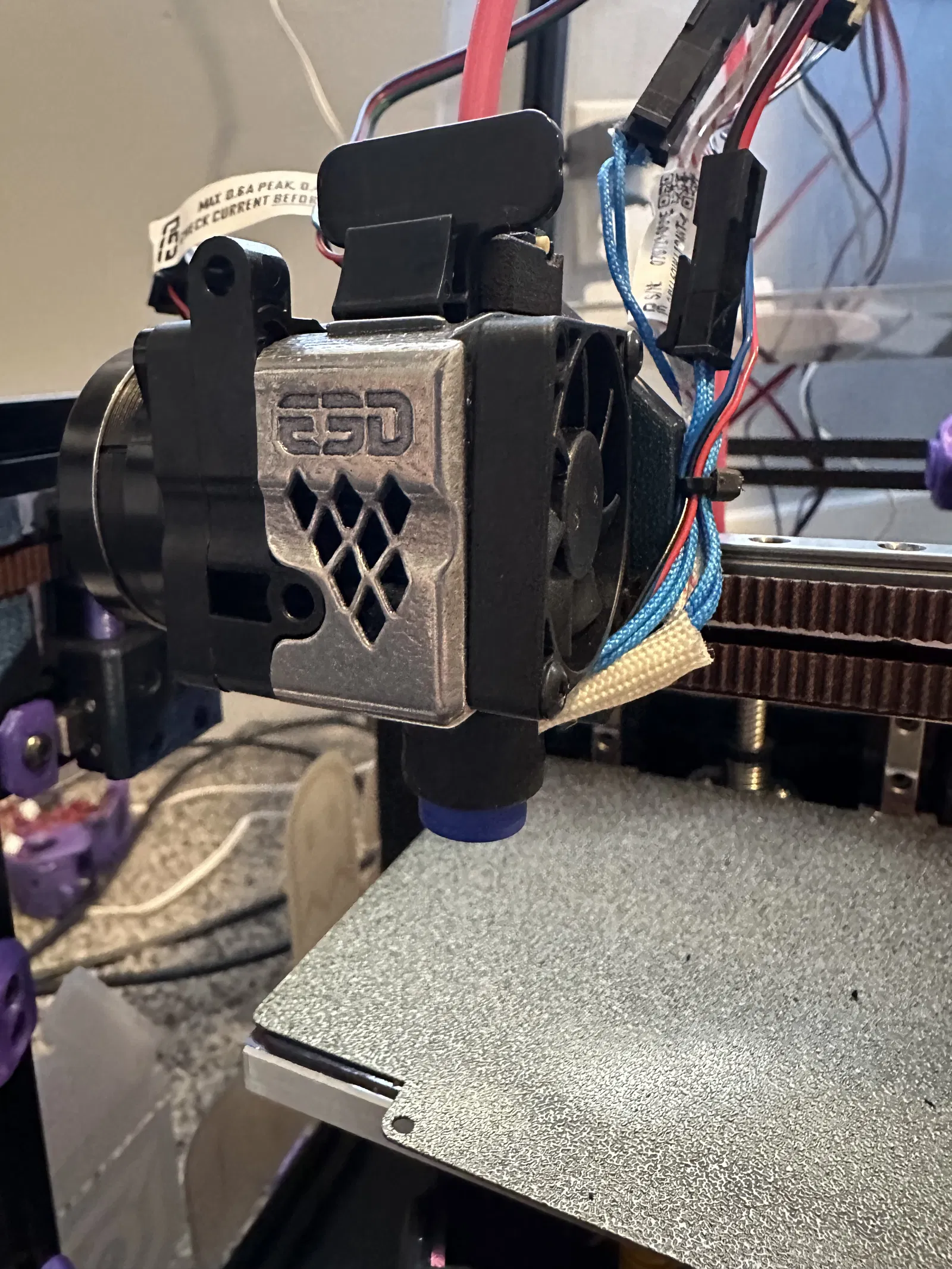

Đây là cái mount cho E3D Roto trên máy V0 nha! Nó là bản chỉnh sửa từ cái mount mini stealth burner đó.
Cài đặt in:

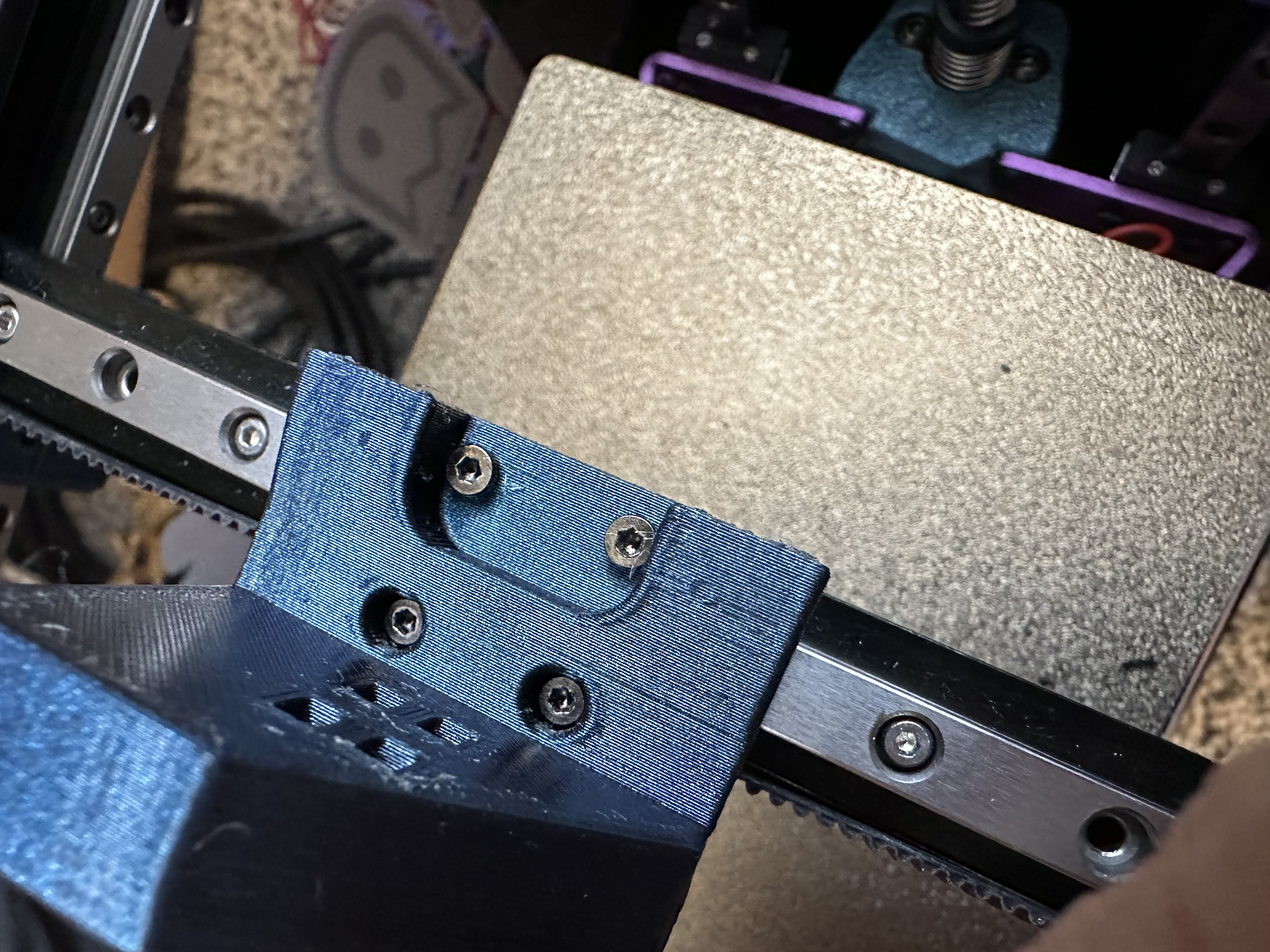

Mình gợi ý là xài "organic supports" chỉ ở cái chỗ mà để giữ dây curoa thôi. Mình đã in bằng CookieCad PETG với 40% infill.
Phần cứng cần có:
- E3D Roto
- 2 con M3x10
- 4 cái M3 Headset Inserts
Các chỉnh sửa khác:
Bạn sẽ cần di chuyển ray Z và có thể cả "cable chain" lên trên để cái bed có thể hạ xuống đủ gần đầu phun.
Lắp ráp:

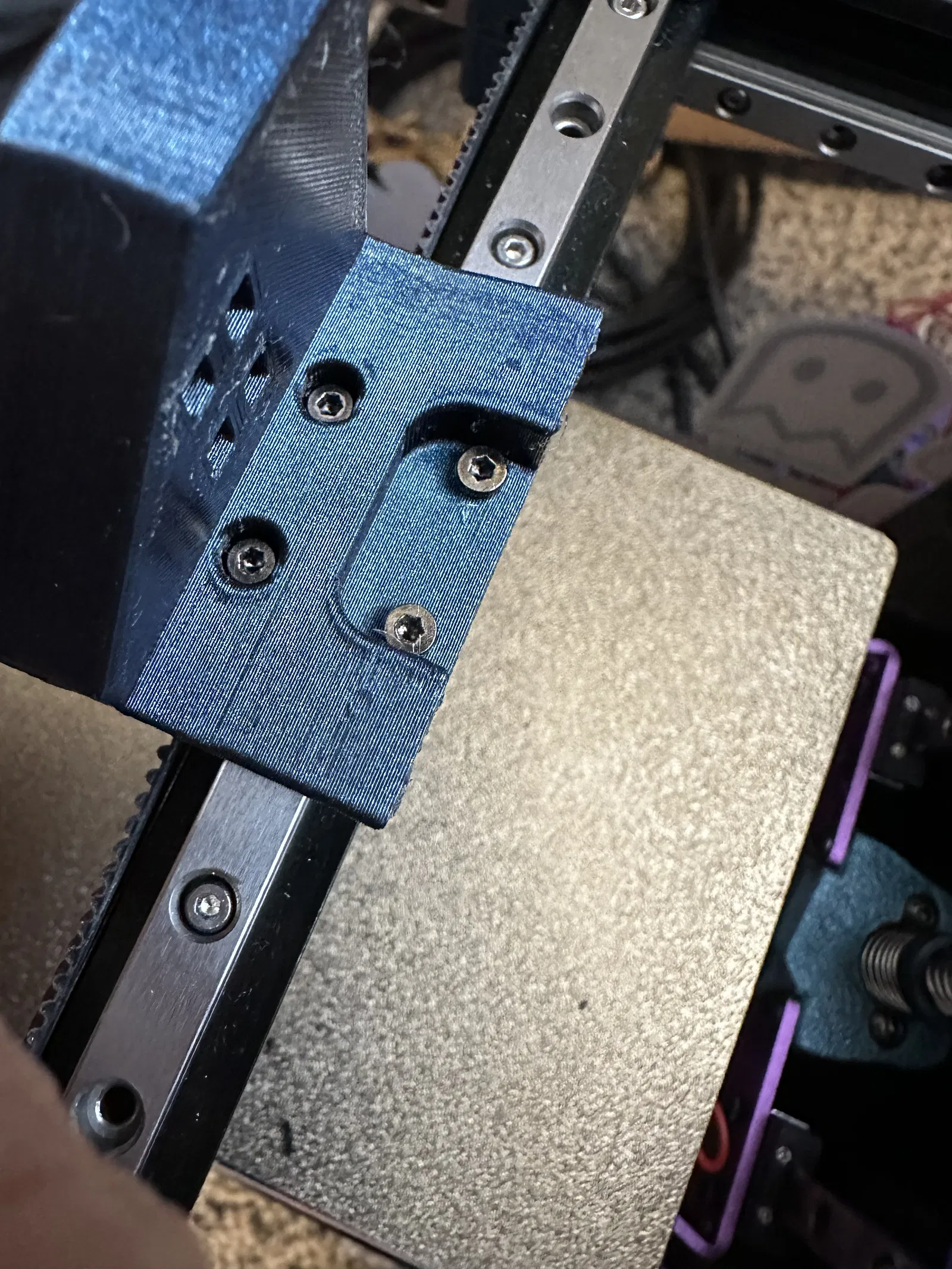

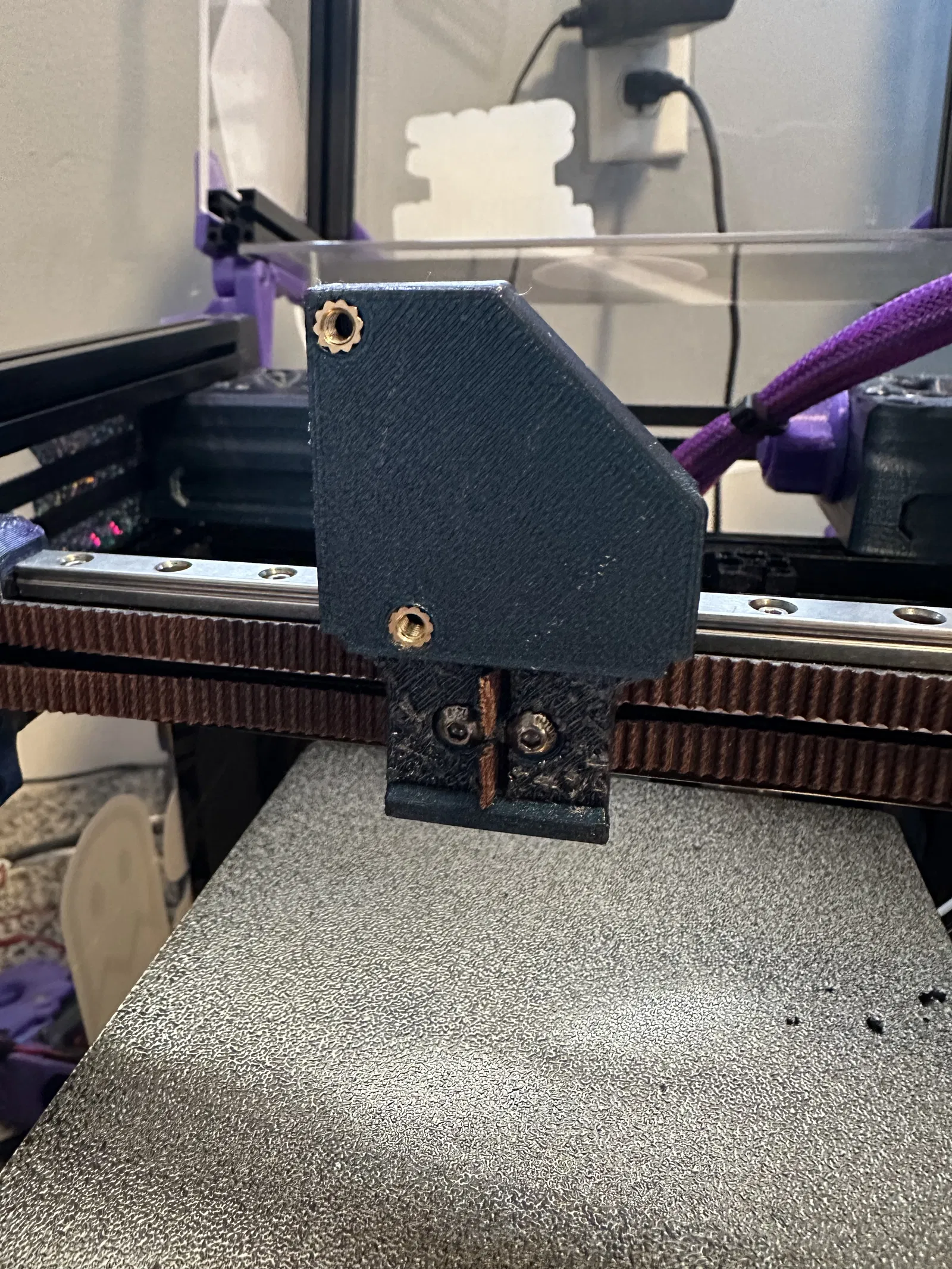

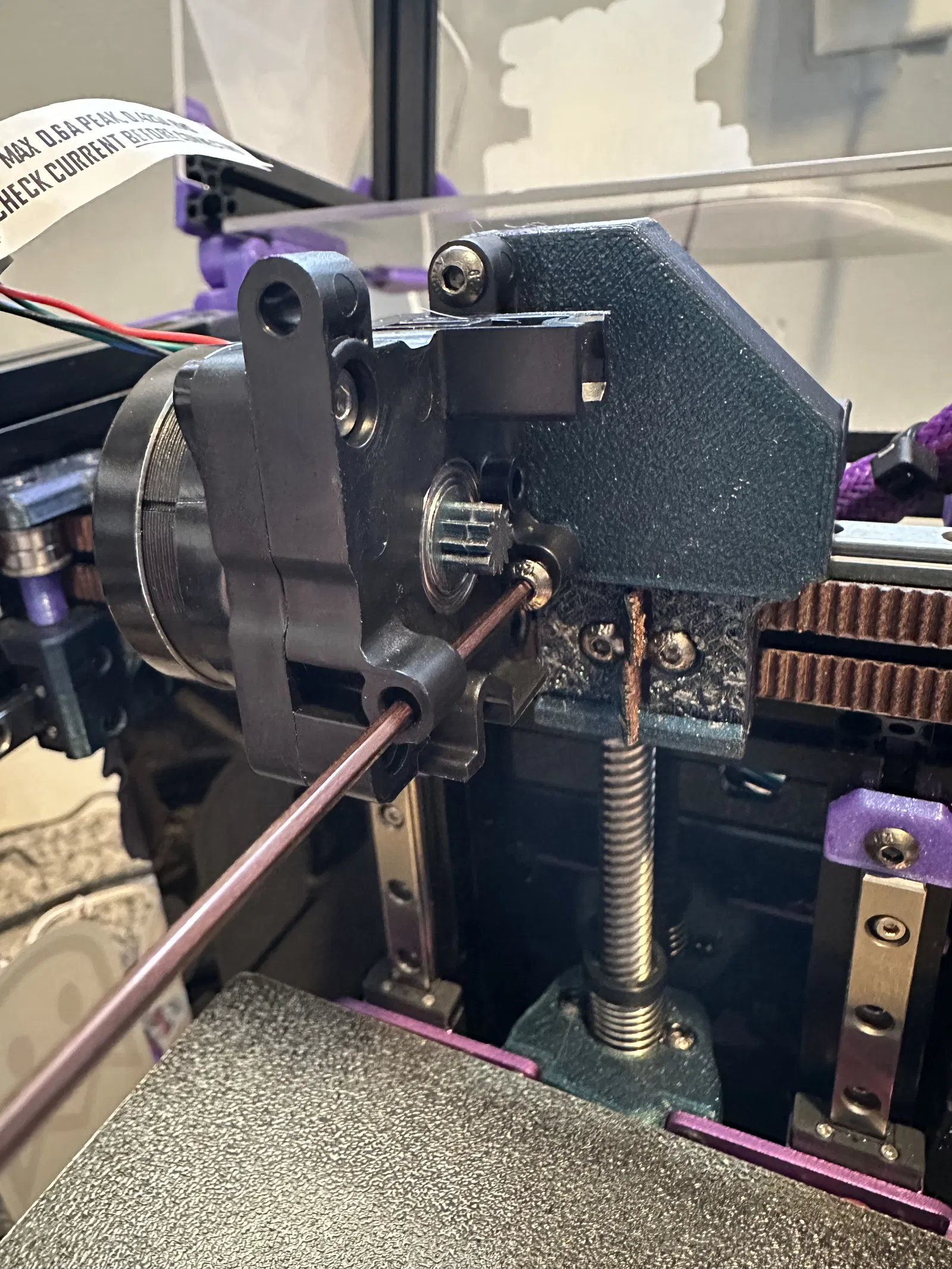

Tháo cái heatsink kim loại in 3D ra khỏi Roto và dùng 2 con M3x10 để gắn cái stepper vô "x carriage". Sau đó, gắn cái heatsink lên stepper theo hướng dẫn của E3D. Khi gắn heatsink, nhớ để ý dây curoa đừng cản đường nha!
Lưu ý:
_Bạn sẽ bị mất một chút không gian in, nhất là nếu muốn đóng cửa máy in. Cái tiếp theo mình sẽ thiết kế là giải pháp làm mát "part cooling" ngon lành để tránh chiếm quá nhiều diện tích. Mình cũng có thể chỉnh sửa cái mount này thêm chút nữa để giảm hao hụt không gian in.
