Hack ống kính cho mô-đun ESP32-Cam

Một thủ thuật đơn giản để gắn bất kỳ ống kính M12 nào vào Mô-đun ESP32- Cam của bạn.

Bạn cần những gì?

• 1 Mô-đun ESP32- Cam (OV2640)
• 3 Ốc vít 1.7mm 6mm đầu Philips

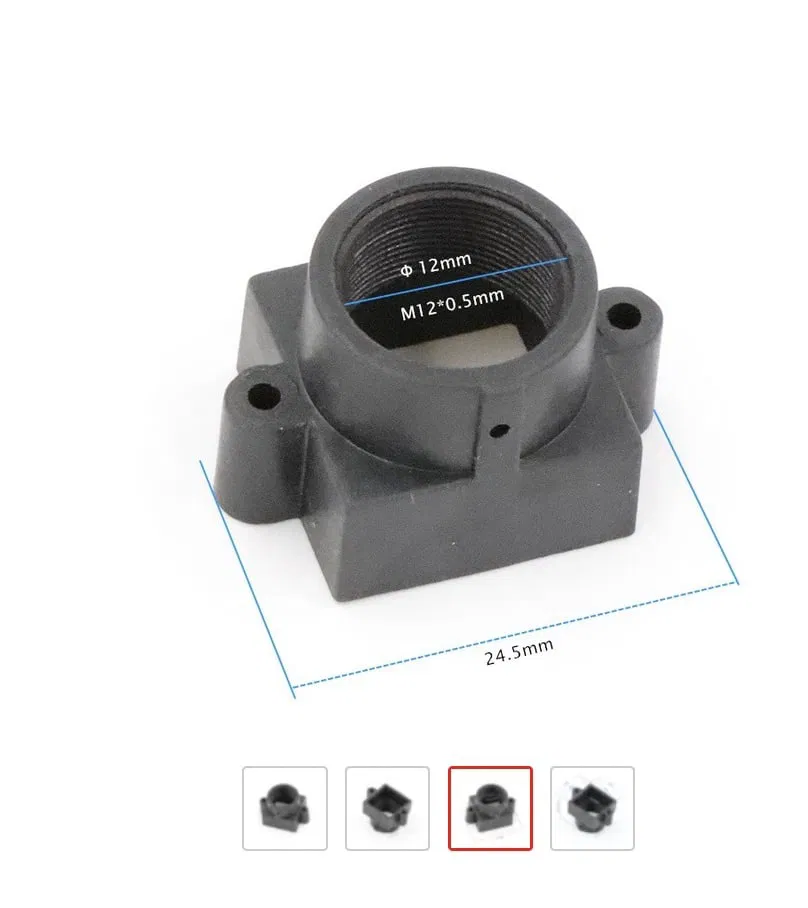

• 1 Vỏ ống kính máy ảnh M12 bán trên Aliexpress hoặc eBay (Phần này tùy chọn, bạn chỉ cần nó nếu bạn muốn dán camera vào giá đỡ thẻ SD)

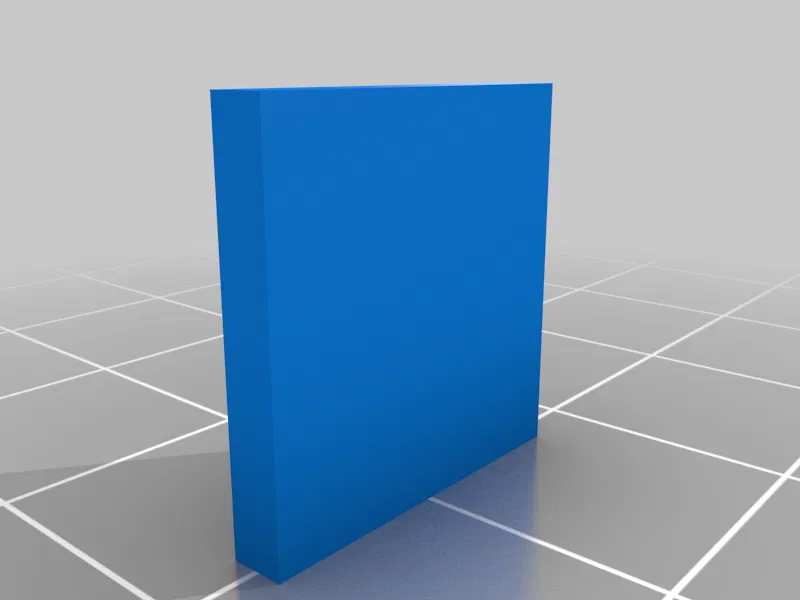

• Các bộ phận in 3D (Phần giữ chỗ là tùy chọn, bạn chỉ cần nó nếu bạn muốn dán camera vào giá đỡ thẻ SD)

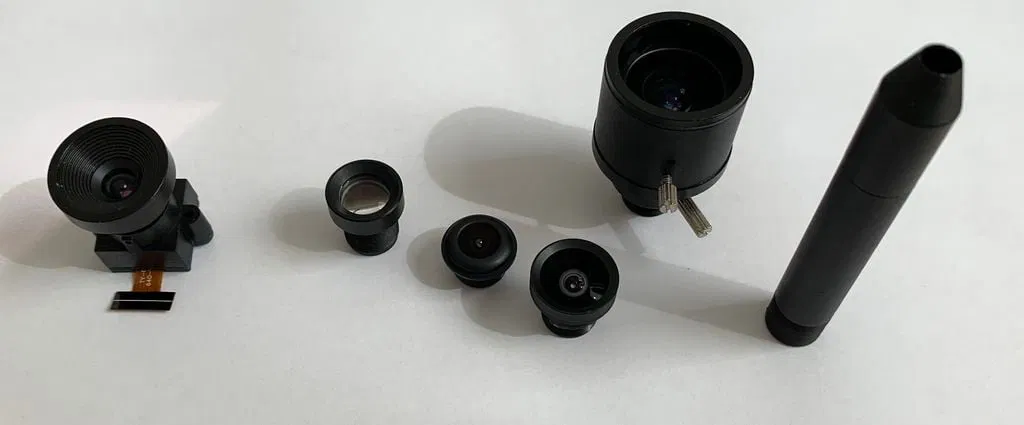

• Và tất nhiên là ống kính M12 tùy chọn của bạn.

Trước hết, hãy tháo rời camera khỏi Mô-đun ESP32.

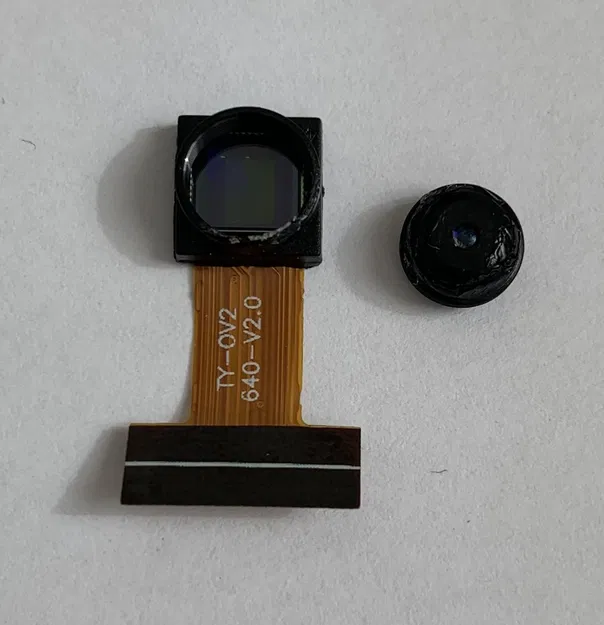

Chúng ta phải loại bỏ ống kính cũ.

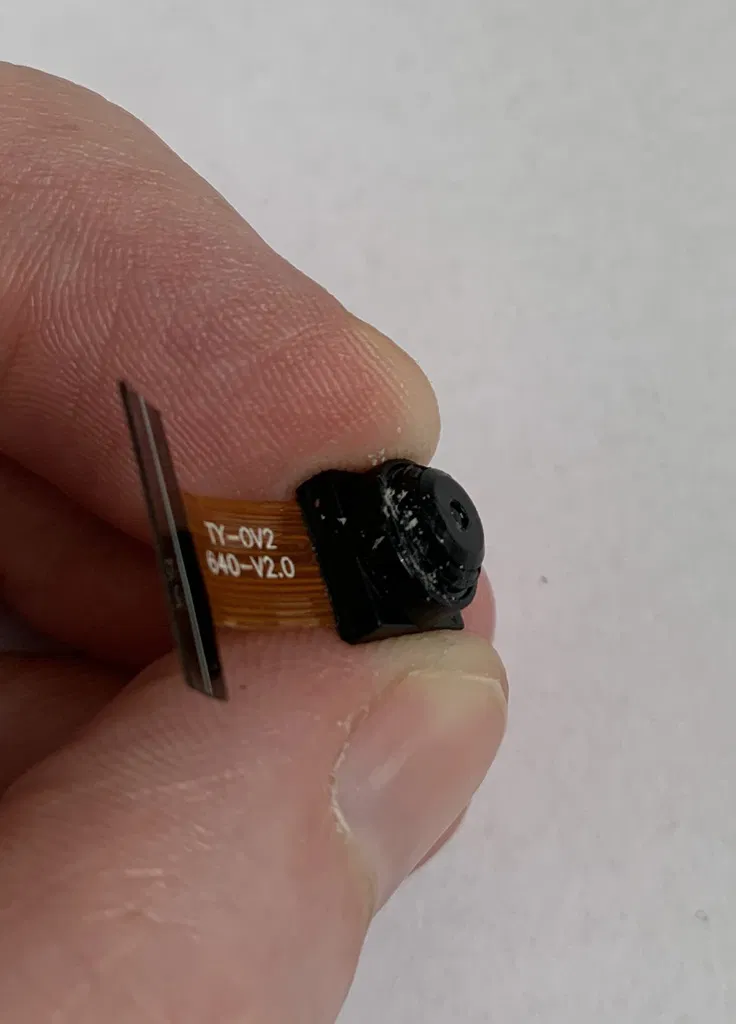

Bây giờ hãy xem xét: Ống kính của Mô-đun Máy ảnh được dán bằng một giọt keo vào thân máy ảnh.

Dùng một con dao nhỏ sắc và cạo một ít giữa ống kính và thân máy. Bạn sẽ thấy keo sẽ bong ra.

Với một chiếc kìm, bạn có thể thử xoay ống kính ra (ngược chiều kim đồng hồ).

Hãy cẩn thận với cả dao và ống kính! Nó hơi khó và tốn thời gian.

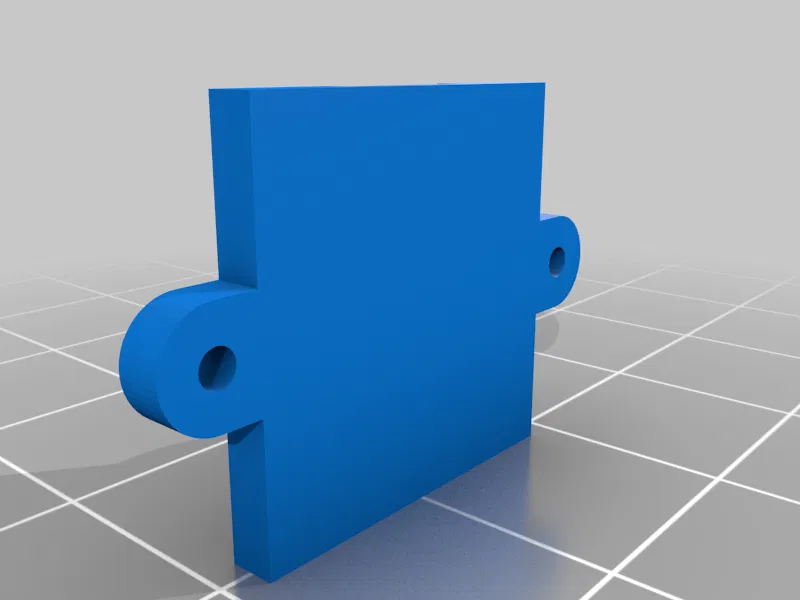

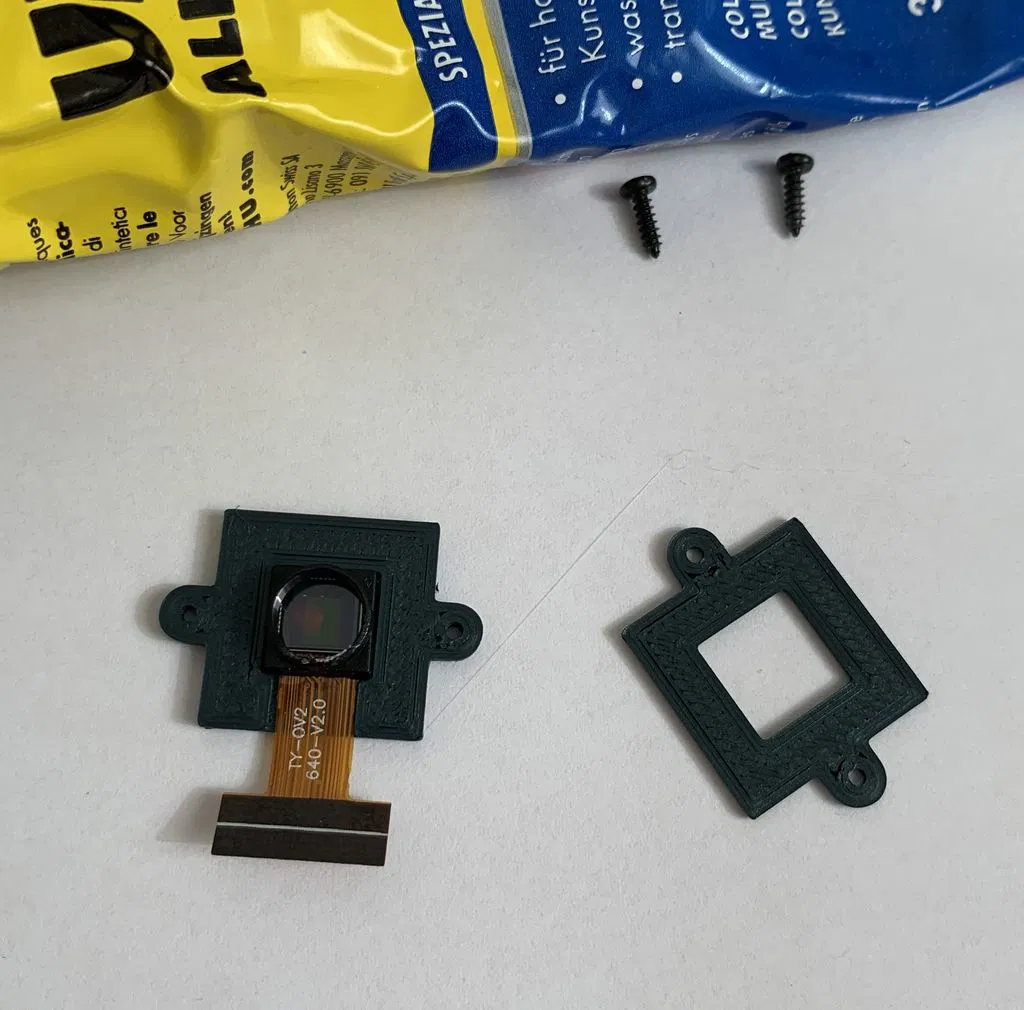

Bây giờ, hãy nhỏ một giọt keo UHU Allplast vào giữa phần đáy đã in và đặt mô-đun máy ảnh lên đó.

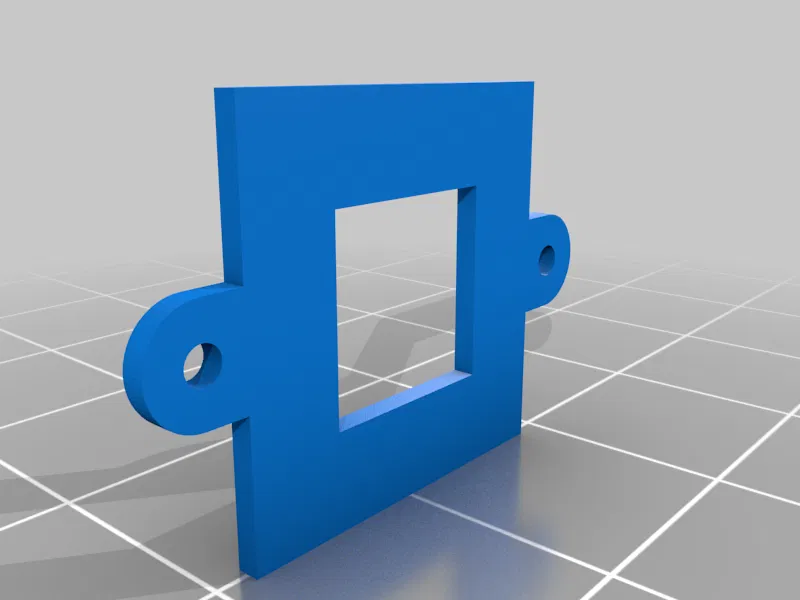

Đặt phần trên đã in lên mô-đun. Thực sự không cần thiết phải thêm keo ở đây. Ốc vít sẽ giữ nó hoàn hảo.

Bây giờ bạn có thể vặn Vỏ thân M12 vào máy ảnh.

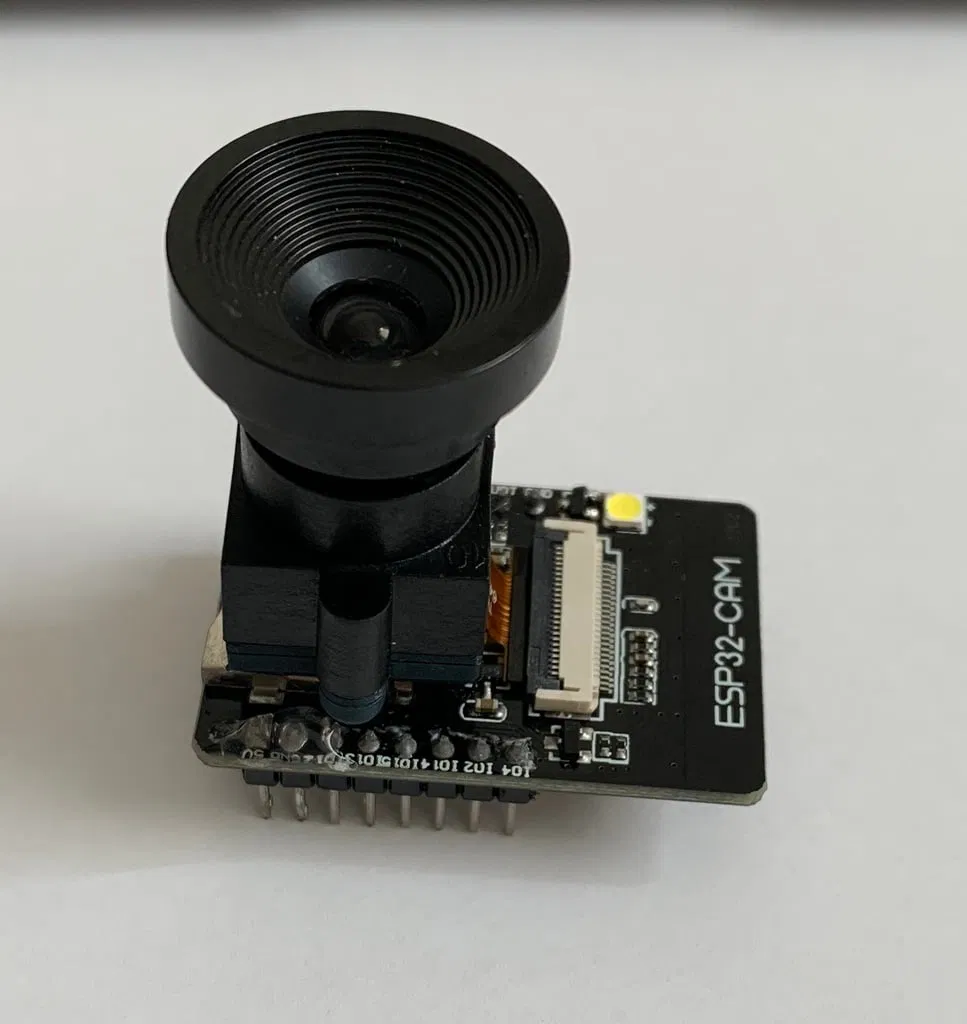

Cuối cùng, lắp ống kính M12 mong muốn của bạn.

Bạn đã hoàn thành.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không quan trọng

Supports:

Không

Infill:

15%

Filament:

Prusament PLA

Gentemans Grey
